Сызбаларды түзетуге арналған құралдар



Сызба сызуда барлық құрылымдар сызбалық аспаптардың көмегімен жасалады оны түзету де сол арқылы жүзеге асырылады. Яғни белгілі бір сызбаны салу немесе жекеленген тапсырмаларды орындау үшiн қажет келесі материалдар, аспаптар, керек-жарақтар:
Кез келген сызбаны орындау үшін, алдымен стандарт арқылы өлшемдері шектелген сызба қағазы керек, оны «Пішім» деп атайды. Стандарттар ішіндегі сызбаларды орындаудың жалпы ережелері тобының бірінші түрі «Пішімдер» болып табылады. Бұл стандарт бойынша пішімдер негізгі жəне қосымша болып екіге бөлінеді.
Негізгі пішімдер бес түрге бөлінеді: А0 - мемлекеттік стандарт бойынша пішімнің ені 841 мен ұзындығы 1189 мм-ге тең болады; А1 – (594×841); А2 – (420×594); А3 – (297×420); А4 – (210×297). Айта кететін бір жайт, қажет болған жағдайда А5 (148×210) пішімді сызба қағазы қолданылады.
Өндірістер мен жобалау институттарында кей жағдайларда қосымша пішімдерді қолдануға тура келеді. Олар 19 түрге бөлінеді. Егер пішім А0×2 деп берілсе, онда А0 пішімнің ені екі есе үлкен болады.
Төменде пішімдердің түрлері көрсетілген: А0×2; А0×3; А1×3; А1×4; А2×3; А2×4; А2×5; А3×3; А3×4; А3×5; А3×6; А3×7; А4×3; А4×4; А4×5; А4×6; А4×7 А4×8; А4×9.
Сызбаны сызба қағазына жүргізер алдында пішімге шекаралық сызықтарды тұтас жуан сызықтың көмегімен, сол жағынан 20 мм, оң жағынан 5 мм, төмен жəне жоғарғы жағынан 5 мм арақашықтықта сызып қоямыз (1-сурет).
1. Нəби Ы. А. Инженерлік графика. -Алматы: 2006.
2. Ыбраев А. Инженерлік графика. –Алматы: 2006
3. Қонақбаев К.Қ., Есмұханов Ж.М. Сызба геометрия. – Алматы: 1968.
4. Қонақбаев К.Қ. Сызба геометрия. -Алматы: 1971.
5. Есмұханов Ж.М. Сызба геометрия есептері. -Алматы: 1985.Пентаев Т.П., Атымтаев
6. Нұрпейісова М.Б. Геодезия – Алматы.: ЭВЕРО, 2005.-276б.

ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ СЕМЕЙ ҚАЛАСЫНЫҢ ШӘКӘРІМ АТЫНДАҒЫ МЕМЛЕКЕТТІК УНИВЕРСИТЕТІ.

ОӨЖ

Тақырыбы: Сызбаларды түзетуге арналған құралдар

Орындаған: ГК-407 тобының студенті
Қуаныш Аслан.
Тексерген: Кудеринов С. М.

Семей 2015
Сызба сызуда барлық құрылымдар сызбалық аспаптардың көмегімен жасалады оны түзету де сол арқылы жүзеге асырылады. Яғни белгілі бір сызбаны салу немесе жекеленген тапсырмаларды орындау үшiн қажет келесі материалдар, аспаптар, керек-жарақтар:
Кез келген сызбаны орындау үшін, алдымен стандарт арқылы өлшемдері шектелген сызба қағазы керек, оны Пішім деп атайды. Стандарттар ішіндегі сызбаларды орындаудың жалпы ережелері тобының бірінші түрі Пішімдер болып табылады. Бұл стандарт бойынша пішімдер негізгі жəне қосымша болып екіге бөлінеді.
Негізгі пішімдер бес түрге бөлінеді: А0 - мемлекеттік стандарт бойынша пішімнің ені 841 мен ұзындығы 1189 мм-ге тең болады; А1 - (594x841); А2 - (420x594); А3 - (297x420); А4 - (210x297). Айта кететін бір жайт, қажет болған жағдайда А5 (148x210) пішімді сызба қағазы қолданылады.
Өндірістер мен жобалау институттарында кей жағдайларда қосымша пішімдерді қолдануға тура келеді. Олар 19 түрге бөлінеді. Егер пішім А0x2 деп берілсе, онда А0 пішімнің ені екі есе үлкен болады.
Төменде пішімдердің түрлері көрсетілген: А0x2; А0x3; А1x3; А1x4; А2x3; А2x4; А2x5; А3x3; А3x4; А3x5; А3x6; А3x7; А4x3; А4x4; А4x5; А4x6; А4x7 А4x8; А4x9.

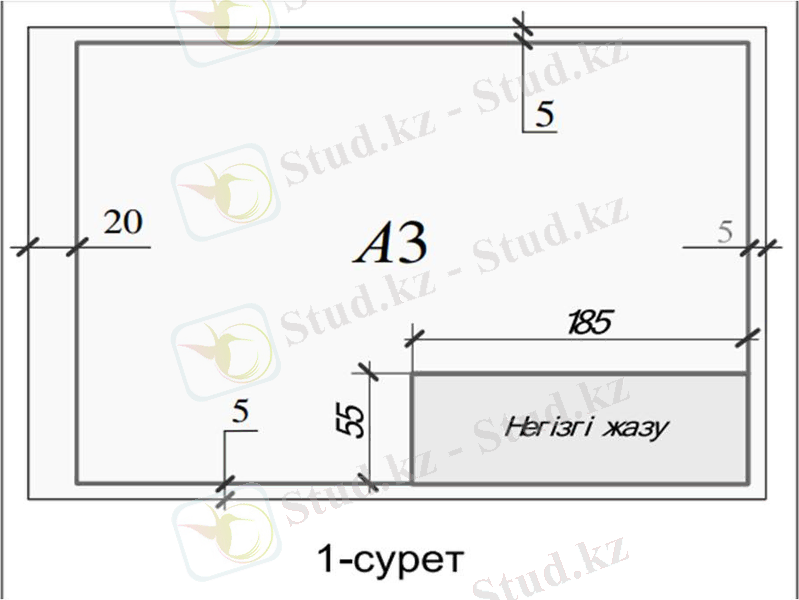

Сызбаны сызба қағазына жүргізер алдында пішімге шекаралық сызықтарды тұтас жуан сызықтың көмегімен, сол жағынан 20 мм, оң жағынан 5 мм, төмен жəне жоғарғы жағынан 5 мм арақашықтықта сызып қоямыз (1-сурет).

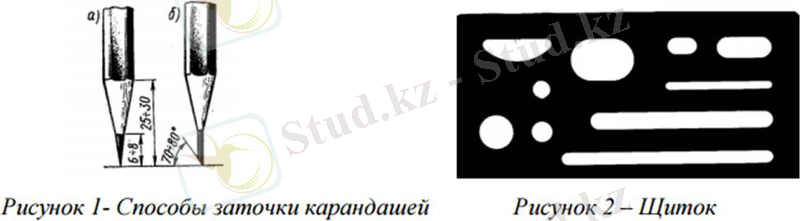

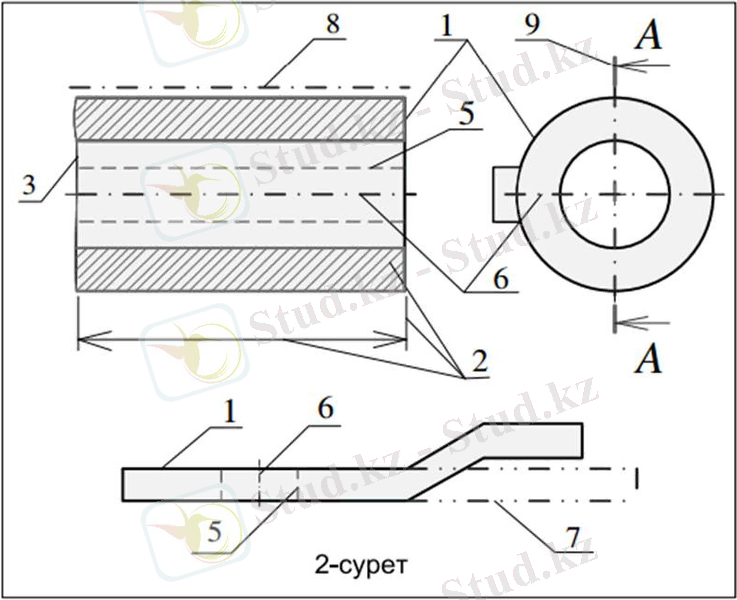

Сызба салуда оны түзетуде арнайы Т, ТМ, М таңбалауымен қарындаштар (импорттық қарындаштар H, HB, B таңбасына сәйкес,) сурет салу үшiн М, 2М, және ол қарындаштар сызбаның түріне байланысты таңдалады және өз форматына сай ұшталады.
-сызбалық тақтай;
-рейсшина, сызғыш, екі тік бұрышты үшбұрышты 45° және 30° транспортир;
-иілімді резинка.
- қалқан (щиток)-оның көмегімен қате сызылған сызықтарды түзетулерге арналған құрал.

Мөлшеріне жəне орындалатын пішіміне байланысты сызылатын сызбаны үлкейтіп немесе кішірейтіп сызуға болады. Ол үшін стандарттардағы сызбаларды орындаудың жалпы ережелері тобының екінші түрі Масштабтарды қолданамыз. Нəрсенің сызбада сызылған өлшемі мен оның нақты қолданыстағы өлшеміне қатынасын масштаб дейді.
Масштабтар стандарттардың белгіленуіне жəне қолданылуына байланысты үлкейтілген, кішірейтілген жəне нақты болып үшке бөлінеді. Сызбада масштаб сөзі жазылмайды, оның орнына масштаб сөзінің бас əрпі М ғана жазылады.
Мемлекеттік стандарт бойынша белгіленген масштаб түрлері: - кішірейту масштабы: А3 5 5 20 7 М. 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000; - үлкейту масштабтары: М. 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1; - нақты масштаб: М 1:1 қолданылады. Бұл масштабтар барлық өндірістер мен құрылыс сызбаларын дайындағанда міндетті түрде қолданылады. Кей жағдайларда ірі өндірістерді ... жалғасы
