Көп насосты станциялардың өнімділігін автоматты реттеу жүйесін жобалау

Скачать

Қазақстан республикасы білім және ғылым министрлігі Қ. И. Сәтбаев атындағы Қазақ Ұлттық Техникалық Университеті Автоматтандыру және басқару кафедрасы

ДИПЛОМДЫҚ ЖОБА

Көп насосты станцияның өнімділігін автоматты реттеу

жүйесін жобалау

Орындаған:Сайлхан Октябрь

Жетекші: Сарсенбаев Н. С. т. ғ. к.

Алматы 2010

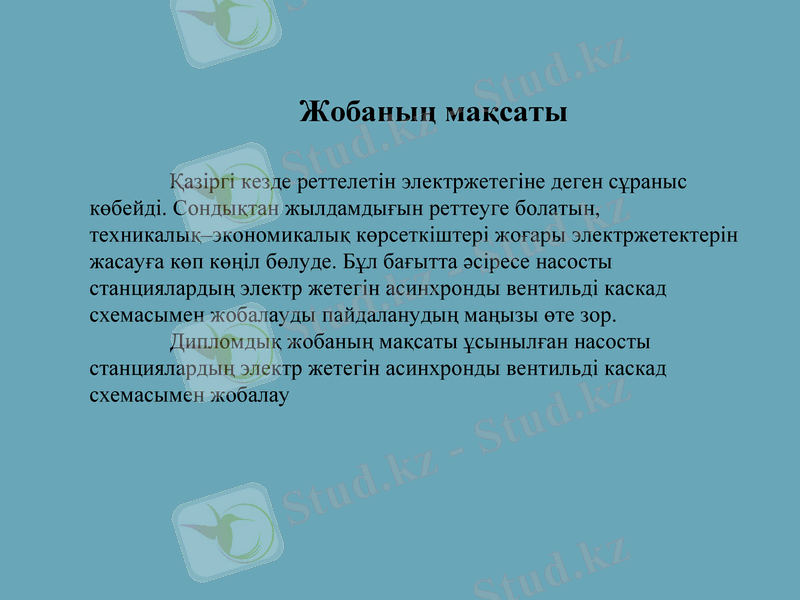

Жобаның мақсаты

Қазіргі кезде реттелетін электржетегіне деген сұраныс көбейді. Сондықтан жылдамдығын реттеуге болатын, техникалық-экономикалық көрсеткіштері жоғары электржетектерін жасауға көп көңіл бөлуде. Бұл бағытта әсіресе насосты станциялардың электр жетегін асинхронды вентильді каскад схемасымен жобалауды пайдаланудың маңызы өте зор.

Дипломдық жобаның мақсаты ұсынылған насосты станциялардың электр жетегін асинхронды вентильді каскад схемасымен жобалау

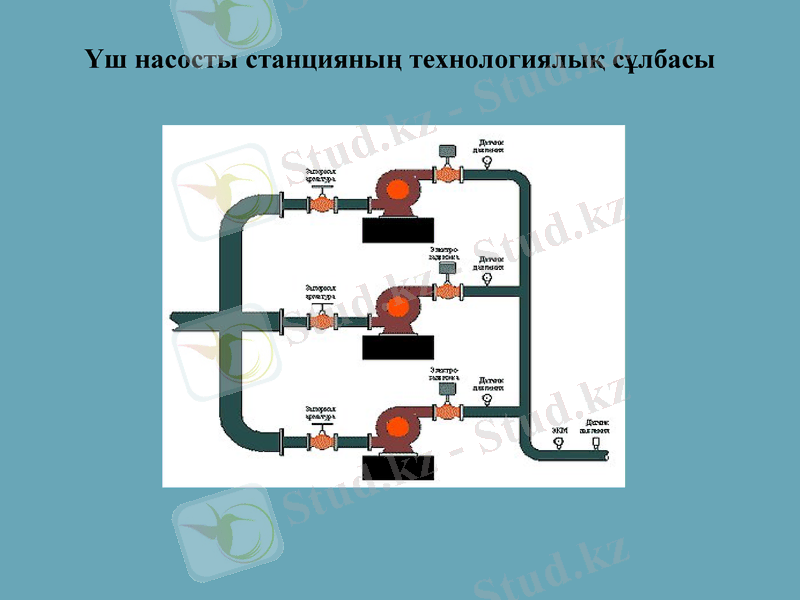

Үш насосты станцияның технологиялық сұлбасы

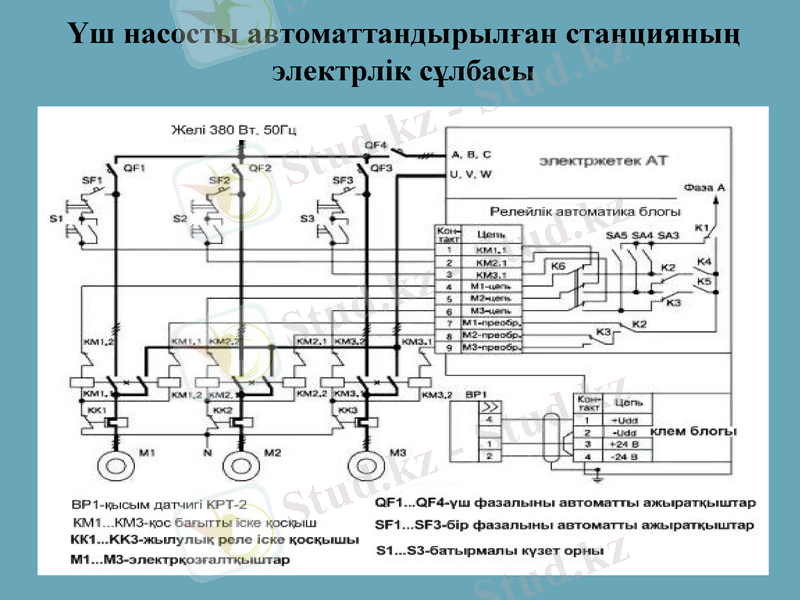

Үш насосты автоматтандырылған станцияның электрлік сұлбасы

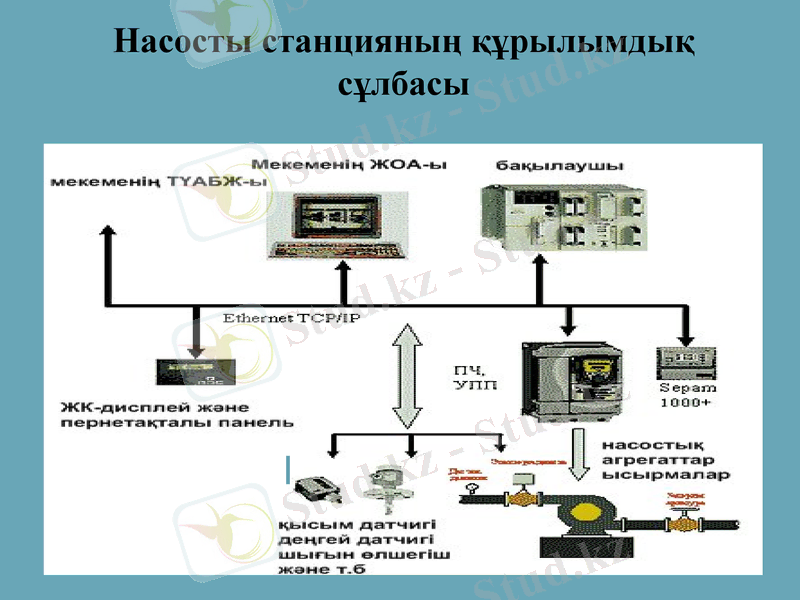

Насосты станцияның құрылымдық сұлбасы

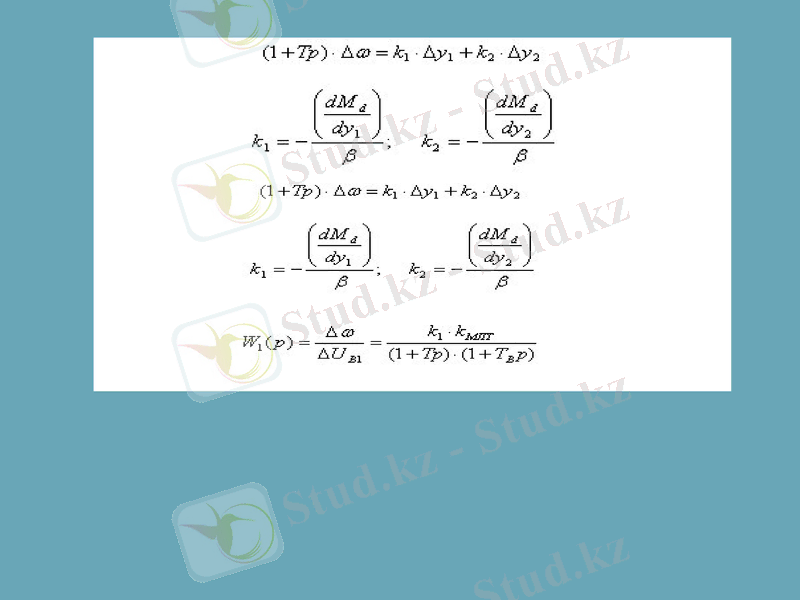

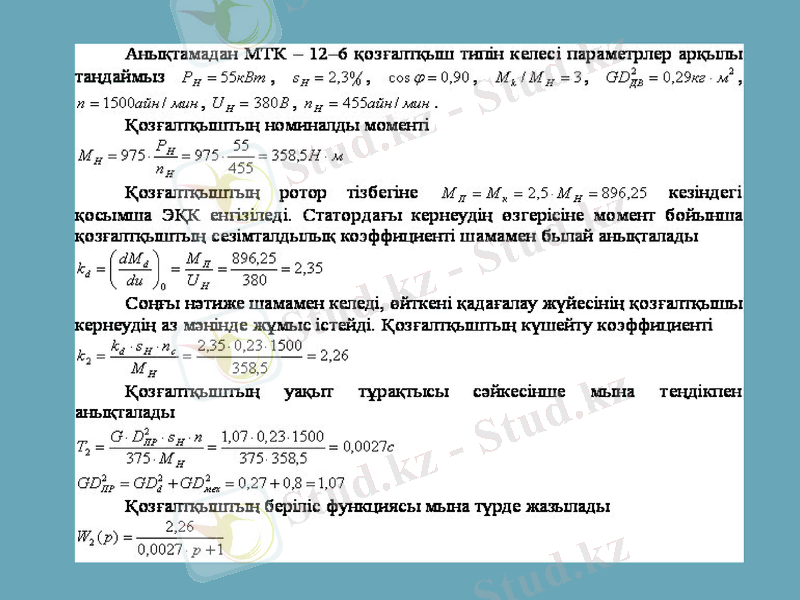

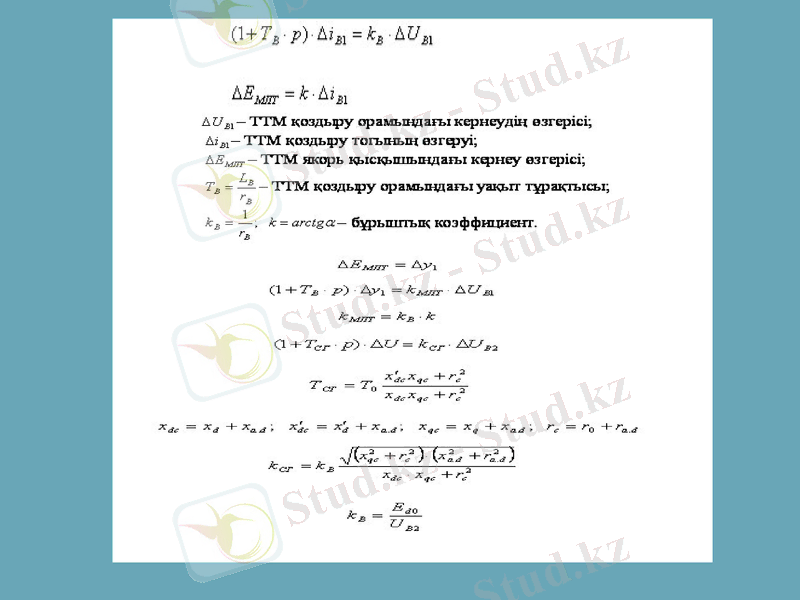

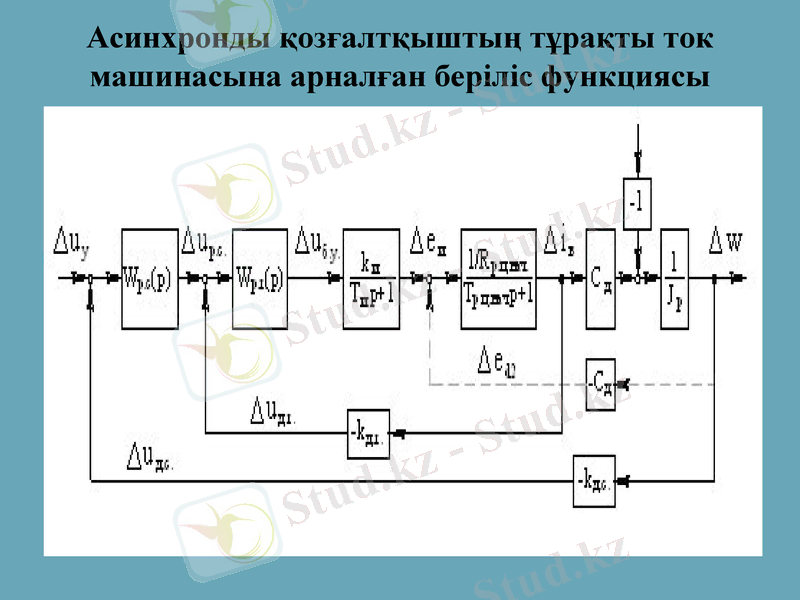

Асинхронды қозғалтқыштың тұрақты ток машинасына арналған беріліс функциясы

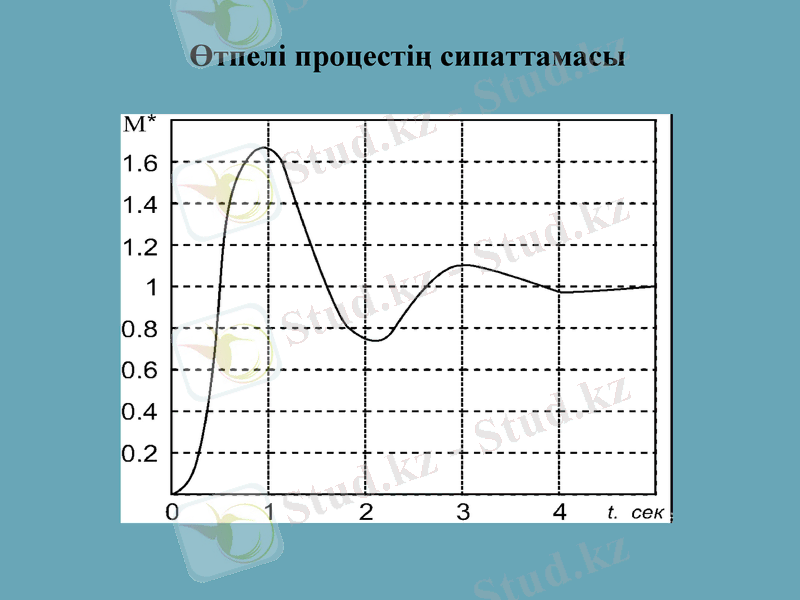

Өтпелі процестің сипаттамасы

Назарларыңызға Рахмет!!!
