Лазерлік сканерлеу


Презентация қосу



Презентация тақырыбы:
Лазерлік сканерлеу

Орындаған: Мұхамедиярова Т.Д.
ГК – 213

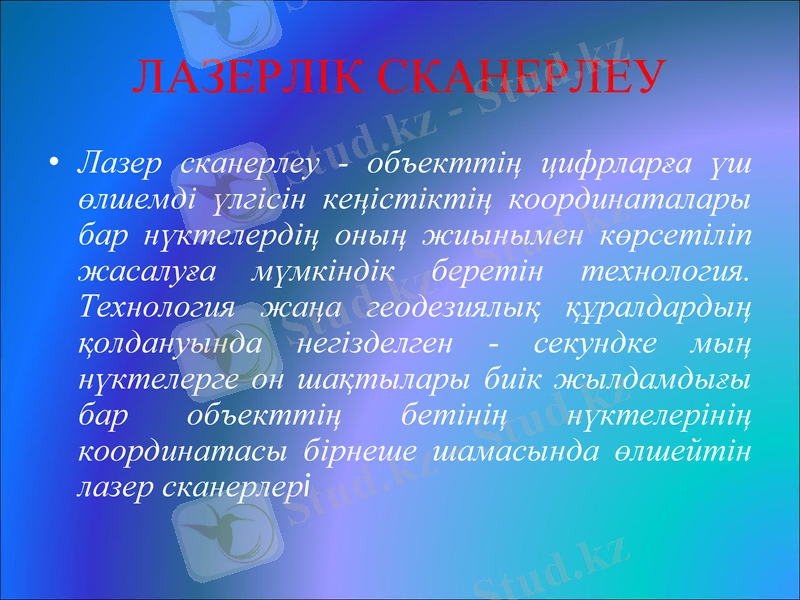

ЛАЗЕРЛІК СКАНЕРЛЕУ
• Лазер сканерлеу - объекттiң цифрларға үш
өлшемдi үлгiсiн кеңiстiктiң координаталары
бар нүктелердiң оның жиынымен көрсетiлiп
жасалуға мүмкiндiк беретiн технология.
Технология жаңа геодезиялық құралдардың
қолдануында негiзделген - секундке мың
нүктелерге он шақтылары биiк жылдамдығы
бар объекттiң бетiнiң нүктелерiнiң
координатасы бiрнеше шамасында өлшейтiн
лазер сканерлерi

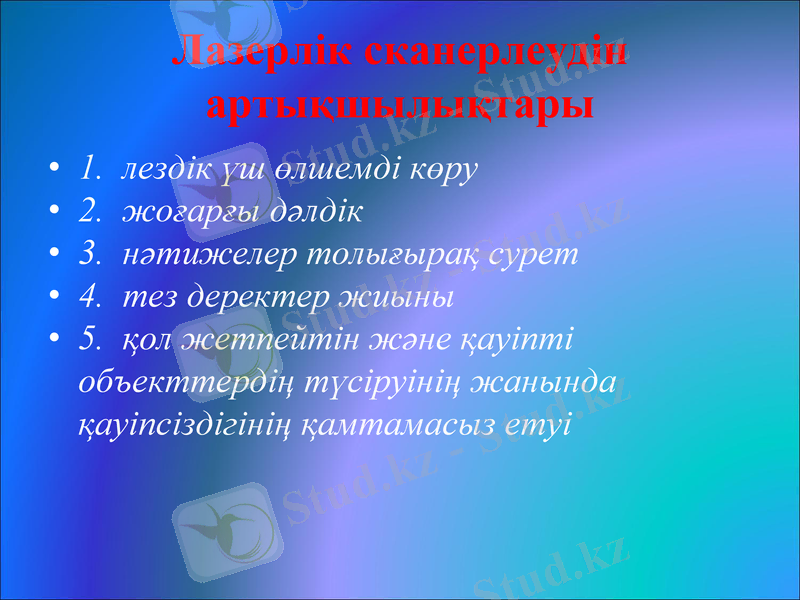

Лазерлік сканерлеудін
артықшылықтары
• 1. лездiк үш өлшемдi көру
• 2. жоғарғы дәлдiк
• 3. нәтижелер толығырақ сурет
• 4. тез деректер жиыны
• 5. қол жетпейтiн және қауiптi
объекттердiң түсiруiнiң жанында
қауiпсiздiгiнiң қамтамасыз етуi

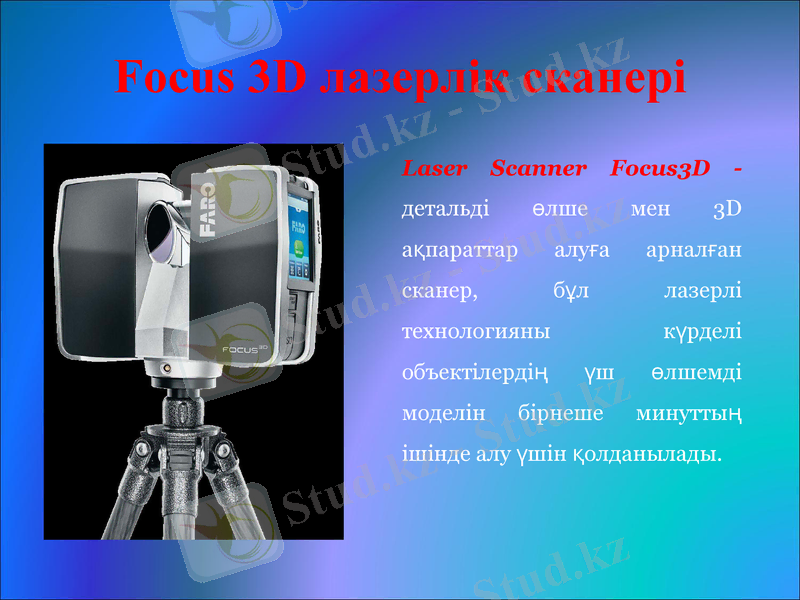

Focus 3D лазерлік сканері
Laser Scanner Focus3D -
детальді өлше мен 3D
ақпараттар алуға арналған
сканер, бұл лазерлі
технологияны күрделі
объектілердің үш өлшемді
моделін бірнеше минуттың
ішінде алу үшін
қолданылады.

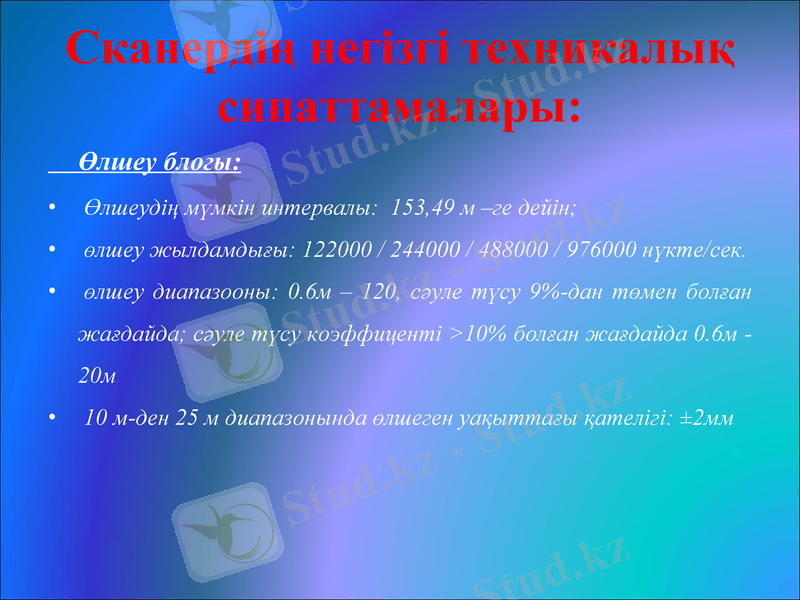

Сканердің негізгі техникалық
сипаттамалары:
Өлшеу блогы:
• Өлшеудің мүмкін интервалы: 153,49 м –ге дейін;

• өлшеу жылдамдығы: 122000 / 244000 / 488000 / 976000
нүкте/сек.

• өлшеу диапазооны: 0.6м – 120, сәуле түсу 9%-дан төмен болған
жағдайда; сәуле түсу коэффиценті >10% болған жағдайда 0.6м
- 20м

• 10 м-ден 25 м диапазонында өлшеген уақыттағы қателігі: ±2мм

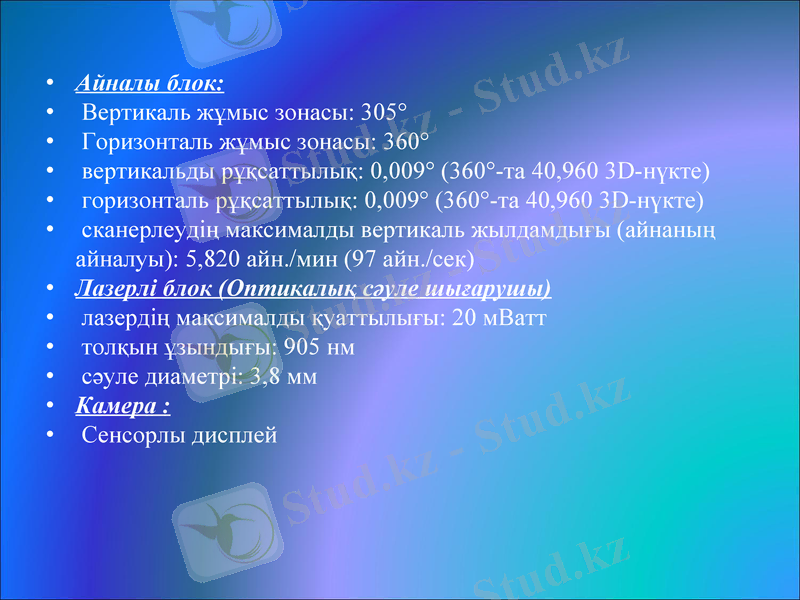

• Айналы блок:
• Вертикаль жұмыс зонасы: 305°
• Горизонталь жұмыс зонасы: 360°
• вертикальды рұқсаттылық: 0,009° (360°-та 40,960 3D-нүкте)
• горизонталь рұқсаттылық: 0,009° (360°-та 40,960 3D-н үкте)
• сканерлеудің максималды вертикаль жылдамдығы (айнаның айналуы):
5,820 айн./мин (97 айн./сек)
• Лазерлі блок (Оптикалық сәуле шығарушы)
• лазердің максималды қуаттылығы: 20 мВатт
• толқын ұзындығы: 905 нм
• сәуле диаметрі: 3,8 мм
• Камера :
• Сенсорлы дисплей

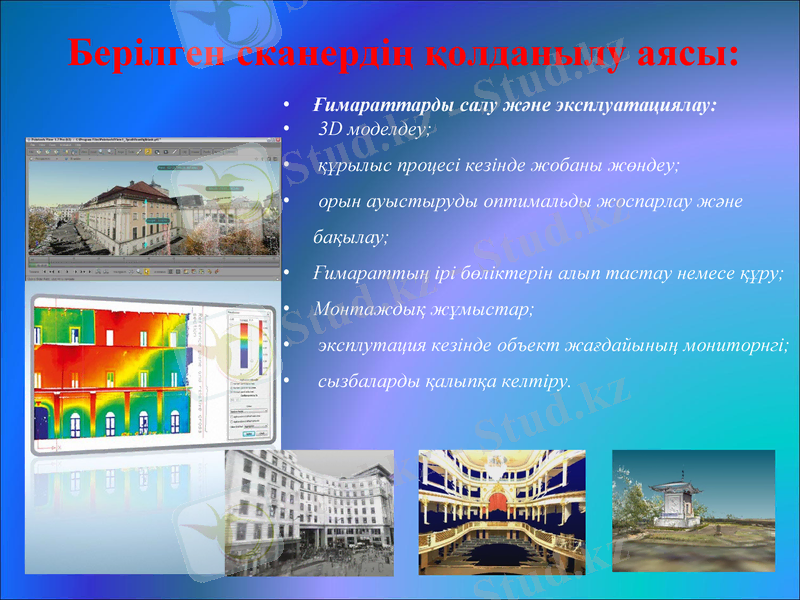

Берілген сканердің қолданылу аясы:
• Ғимараттарды салу және эксплуатациялау:
• 3D моделдеу;
• құрылыс процесі кезінде жобаны жөндеу;
• орын ауыстыруды оптимальды жоспарлау және бақылау;
• Ғимараттың ірі бөліктерін алып тастау немесе құру;
• Монтаждық жұмыстар;
• эксплутация кезінде объект жағдайының мониторнгі;
• сызбаларды қалыпқа келтіру.

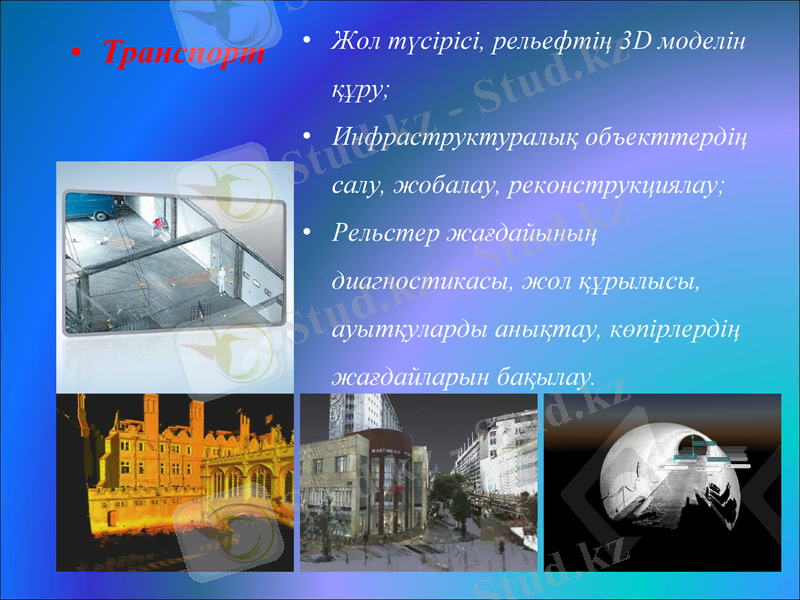

• Жол түсірісі, рельефтің 3D моделін
• Транспорт
құру;
• Инфраструктуралық объекттердің
салу, жобалау, реконструкциялау;
• Рельстер жағдайының
диагностикасы, жол құрылысы,
ауытқуларды анықтау, көпірлердің
жағдайларын бақылау.

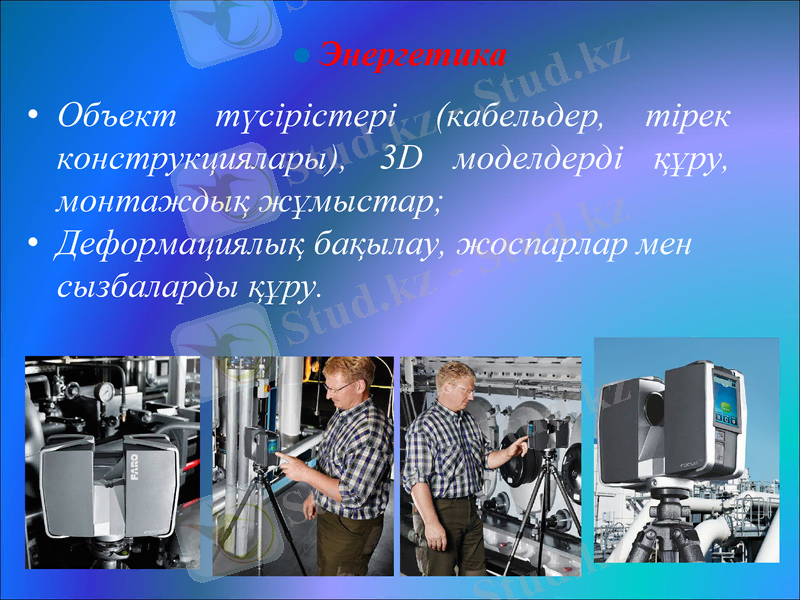

• Энергетика
• Объект түсірістері (кабельдер, тірек
конструкциялары), 3D моделдерді құру,
монтаждық жұмыстар;
• Деформациялық бақылау, жоспарлар мен
сызбаларды құру.

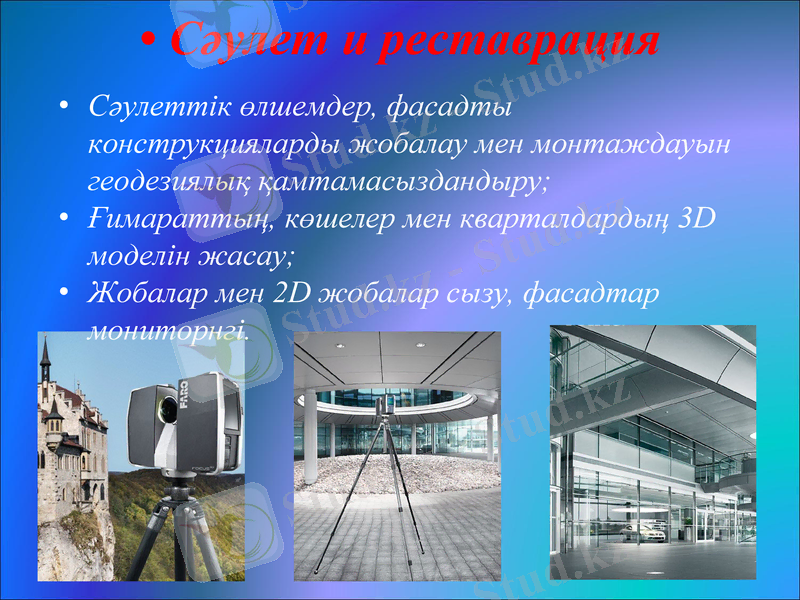

• Сәулет и реставрация
• Сәулеттік өлшемдер, фасадты
конструкцияларды жобалау мен монтаждауын
геодезиялық қамтамасыздандыру;
• Ғимараттың, көшелер мен кварталдардың 3D
моделін жасау;
• Жобалар мен 2D жобалар сызу, фасадтар
мониторнгі.

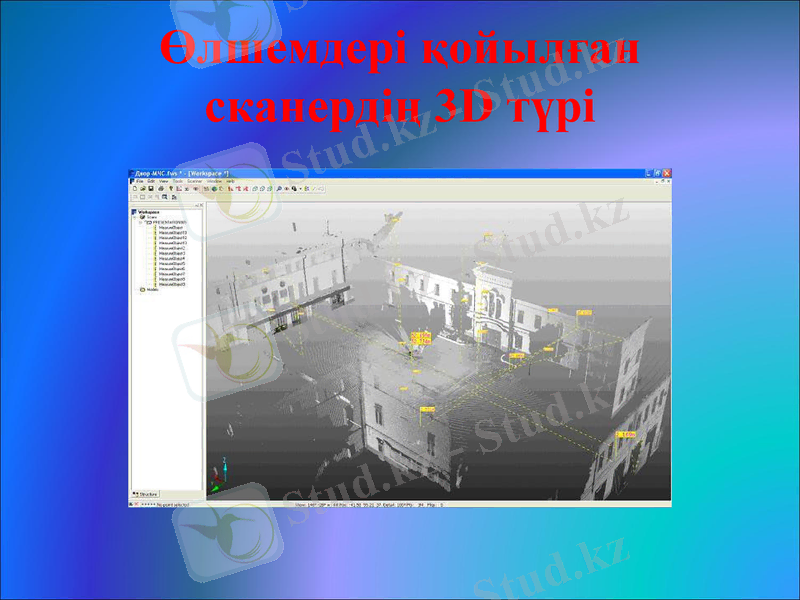

Өлшемдері қойылған
сканердің 3D түрі
