Электромагниттік толқынның поляризациясын модельдеу

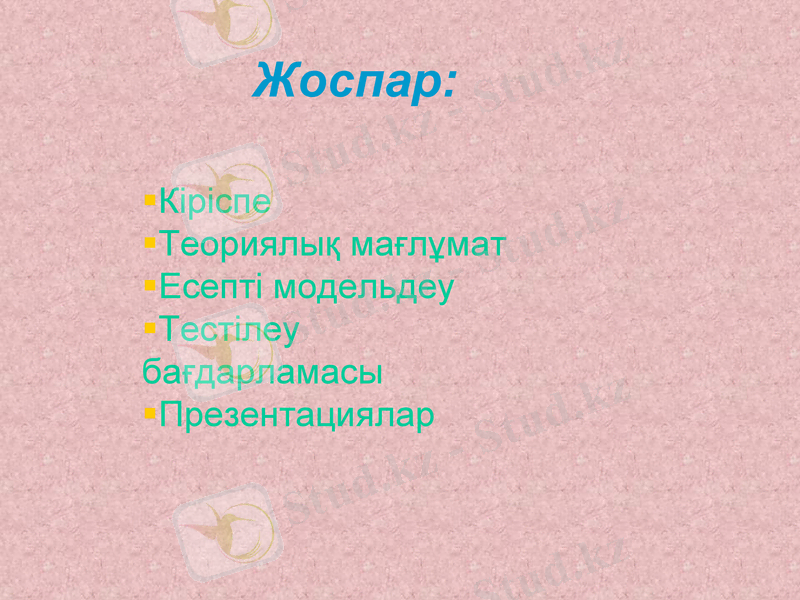

Жоспар:
     Кіріспе Теориялық мағлұмат Есепті модельдеу Тестілеу бағдарламасы Презентациялар

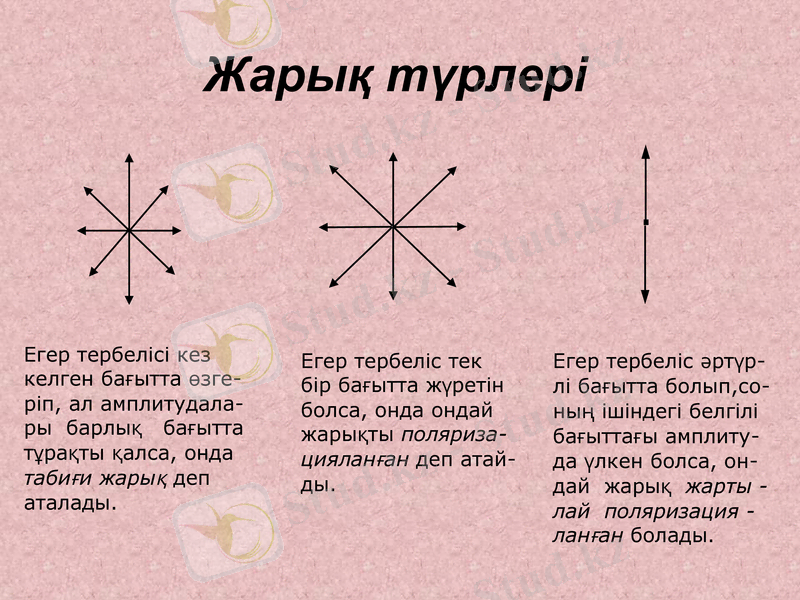

Жарық түрлері
.

Егер тербелісі кез келген бағытта өзгеріп, ал амплитудала- ры барлық бағытта тұрақты қалса, онда табиғи жарық деп аталады.

Егер тербеліс тек бір бағытта жүретін болса, онда ондай жарықты поляриза-цияланған деп атай- ды.

Егер тербеліс әртүр- лі бағытта болып,со- ның ішіндегі белгілі бағыттағы амплиту- да үлкен болса, он- дай жарық жарты -лай поляризация -ланған болады.

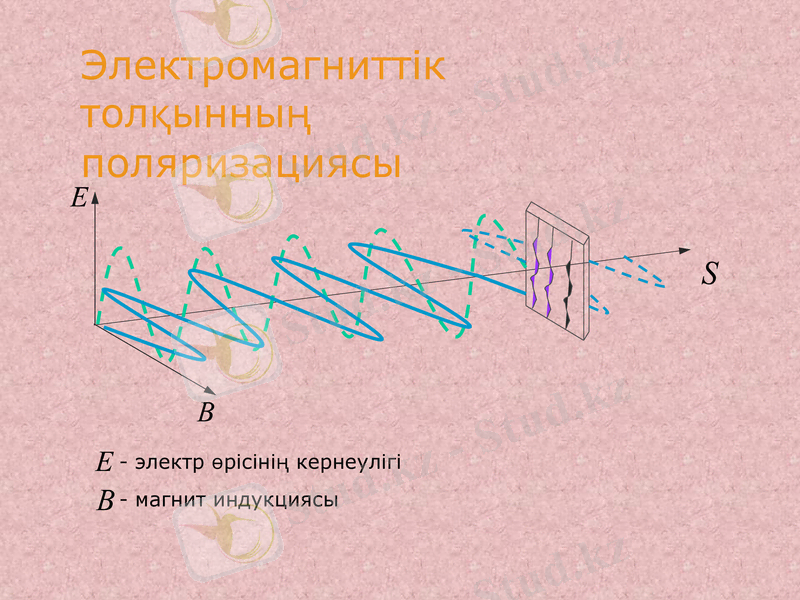

Электромагниттік толқынның поляризациясы
Е

S

В

Е - электр өрісінің кернеулігі В - магнит индукциясы

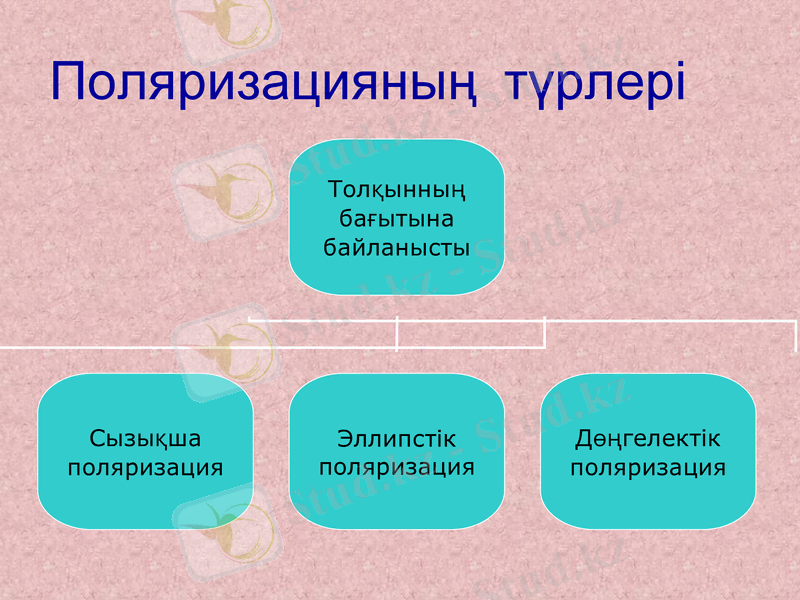

Поляризацияның түрлері
Толқынның бағытына байланысты

Сызықша поляризация

Эллипстік поляризация

Дөңгелектік поляризация

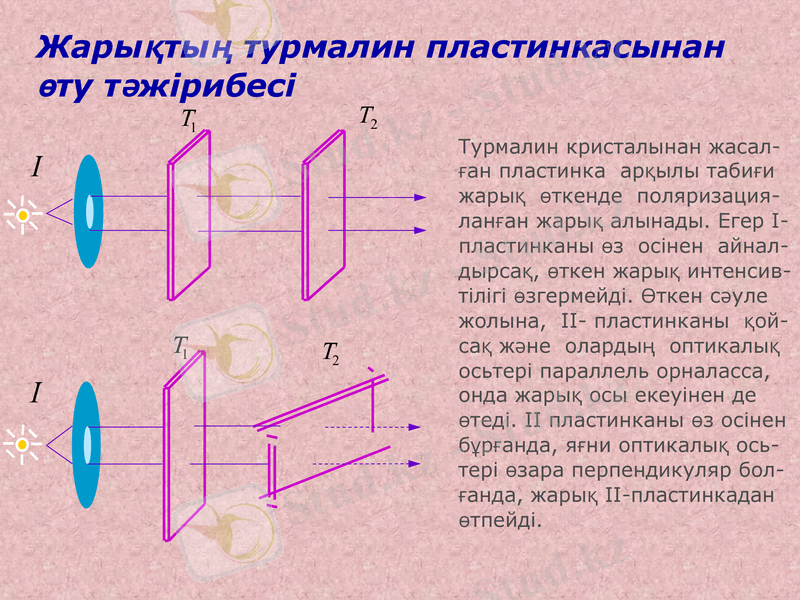

Жарықтың турмалин пластинкасынан өту тәжірибесі
T1 T2

I

T1

T2

I

Турмалин кристалынан жасал- ған пластинка арқылы табиғи жарық өткенде поляризация- ланған жарық алынады. Егер Iпластинканы өз осінен айналдырсақ, өткен жарық интенсивтілігі өзгермейді. Өткен сәуле жолына, II- пластинканы қой- сақ және олардың оптикалық осьтері параллель орналасса, онда жарық осы екеуінен де өтеді. II пластинканы өз осінен бұрғанда, яғни оптикалық ось- тері өзара перпендикуляр бол- ғанда, жарық II-пластинкадан өтпейді.

Исланд шпатының кристалынан өткен жарық поляризациясы
Поляризацияланған жарық алу-дың бір тәсілі сәуленің қосарланып сыну құбылысына негізделеді. Осы құбылысты зерттеу үшін исландия шпаты қолайлы. Исландия шпаты -на енген жарық сәулесі сынып, екі- ге жіктеледі де, сыртқа қосарланып екі сәуле шығады.Кристалын балға- мен ұрғанда ол ромбоэдр формалы болып жарылады.Жіктелген сәуле- нің біреуінің бағыты өзгермейді, сондықтан бұл кәдімгі сәуле; екіншісінің бағыты өзгереді, сондықтан ол өзгеше сәуле деп аталады.

Табиғи сәуле

М

өзгеше

N

кәдімгі

Николь призмасы.
В С
Табиғи жарықты жазықша поляризацияланған жарыққа айналдыратын құралдың бірі Николь призмасы. Ол исландия шпатынан жасалған екі тік призмадан құрастырылады. Оның артықшылығы-одан жазықша поляризацияланған бір жарық шоғы өтеді.Басты кемістігі - екі призма жабыстырылған кана –да балзамынан ультракүлгін сәу- ле лер өте алмайды, сондықтан тек толық поляризацияланған, кө- рінетін жарық алу үшін ғана пай -далануға болады.Никольдың көме гімен поляризацияланған жарық электр векторының тербелу бағытында анықтауға болады. Николь призмасы анализатор, поляризатор бола алады.

А

D
