Электр ток көздері. Ом заңы
8 сынып. Физикадан презентация

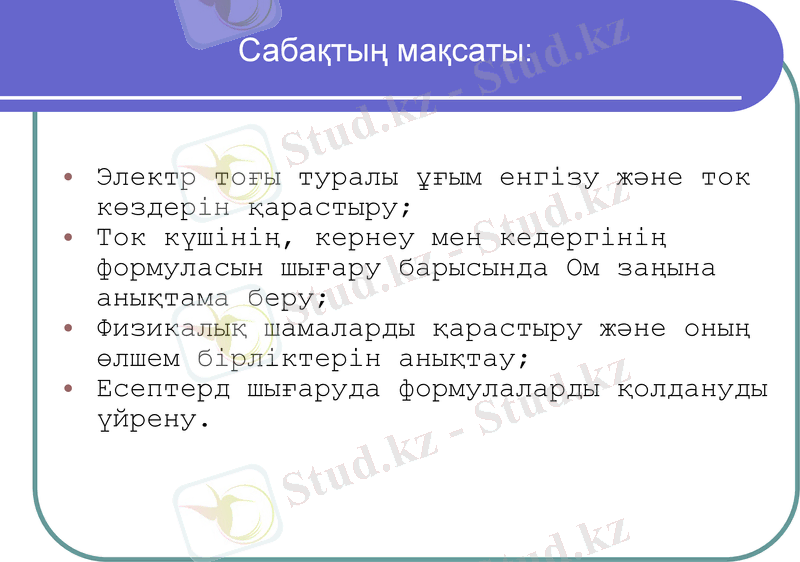

Сабақтың мақсаты:
Электр тоғы туралы ұғым енгізу және ток
көздерін қарастыру;
Ток күшінің, кернеу мен кедергінің
формуласын шығару барысында Ом заңына
анықтама беру;
Физикалық шамаларды қарастыру және оның
өлшем бірліктерін анықтау;
Есептерд шығаруда формулаларды қолдануды
үйрену.
Негізгі ұғымдар
Электр тогы дегеніміз зарядталған бөлшектердің
реттелген қозғалысы.
Электр ток көздері:
1. Гальваний элементі
2. Электрофор машинасы
3. Термоэлемент
4. Фотоэлемент
5. Аккумулятор

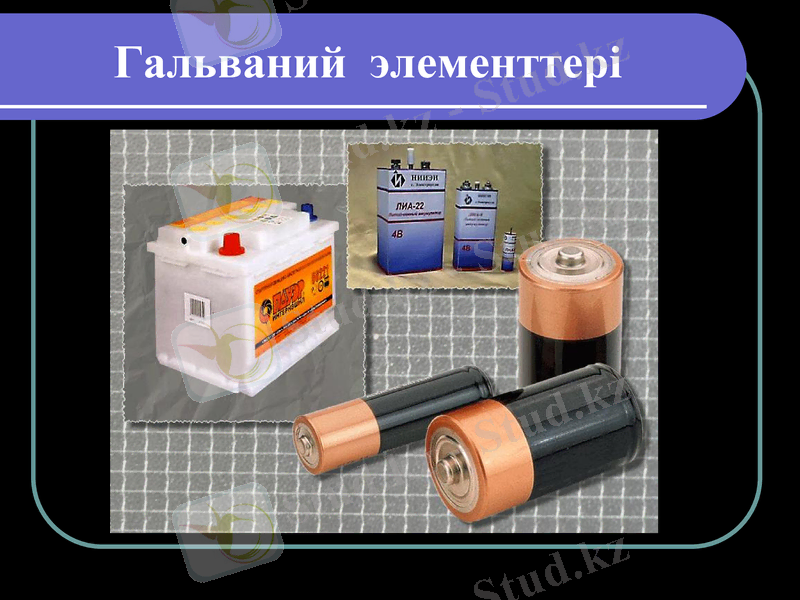

Гальваний элементтері

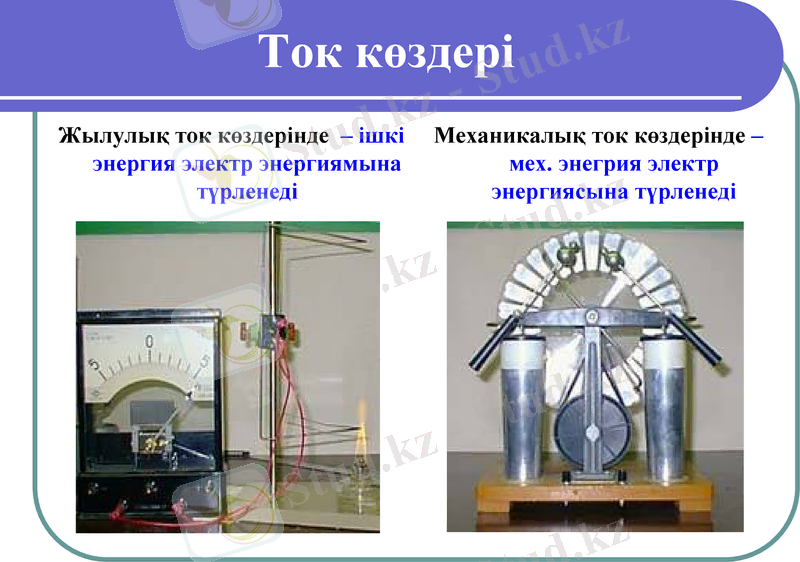

Ток көздері
Жылулық ток көздерінде – Механикалық ток көздерінде –
ішкі энергия электр мех. энегрия электр
энергиямына түрленеді энергиясына түрленеді

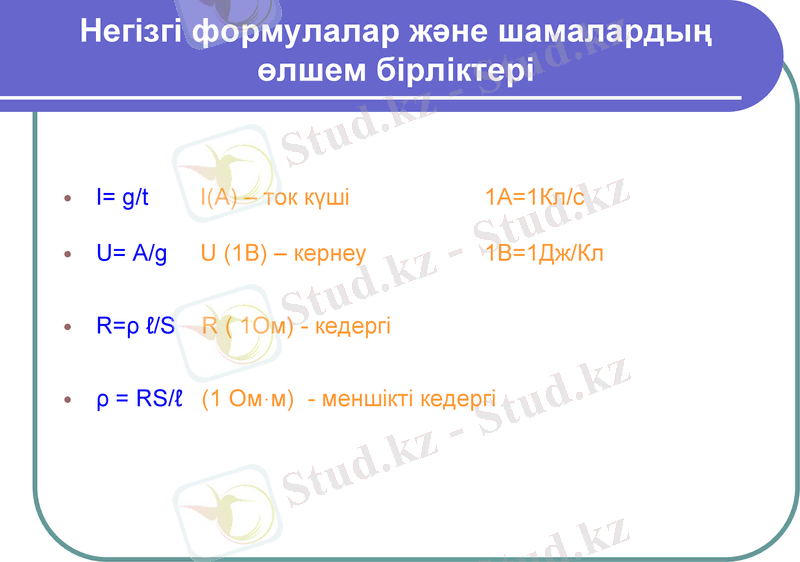

Негізгі формулалар және шамалардың
өлшем бірліктері
I= g/t I(А) – ток күші 1А=1Кл/с
U= A/g U (1В) – кернеу 1В=1Дж/Кл
R=ρ ℓ/S R ( 1Ом) - кедергі
ρ = RS/ℓ (1 Омּм) - меншікті кедергі
Ом заңы
Ток күші кернеуге тура пропорцианаль және
тізбек бөлігінің кедергігісіне кері
пропорцианаль болады.
Учёные
А. Ампер Г. Ом А. Вольта

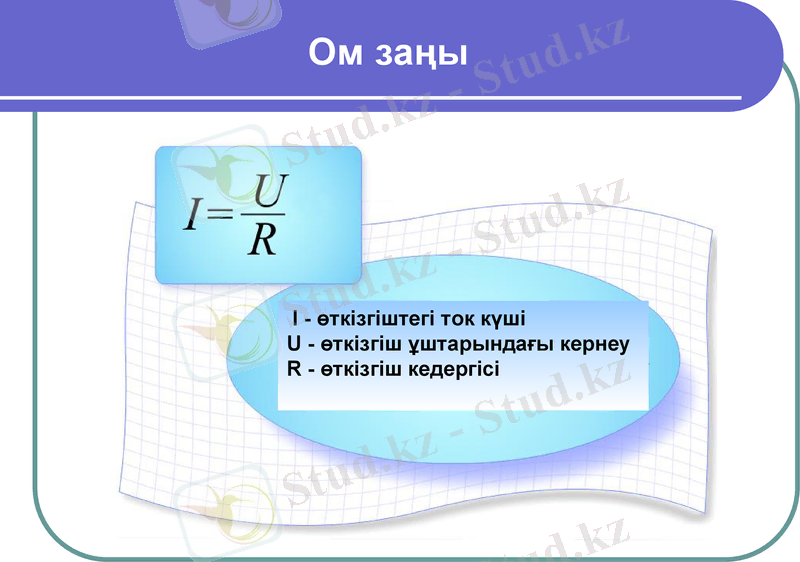

Ом заңы
I - өткізгіштегі ток күші
U - өткізгіш ұштарындағы кернеу
R - өткізгіш кедергісі

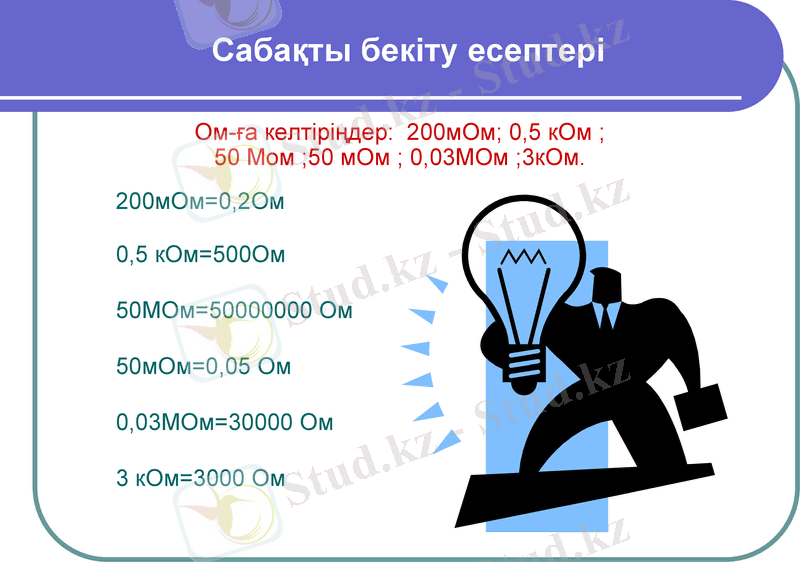

Сабақты бекіту есептері
Ом-ға келтіріңдер: 200мОм; 0,5 кОм ;
50 Мом ;50 мОм ; 0,03МОм ;3кОм.
200мОм=0,2Ом
0,5 кОм=500Ом
50МОм=50000000 Ом
50мОм=0,05 Ом
0,03МОм=30000 Ом
3 кОм=3000 Ом

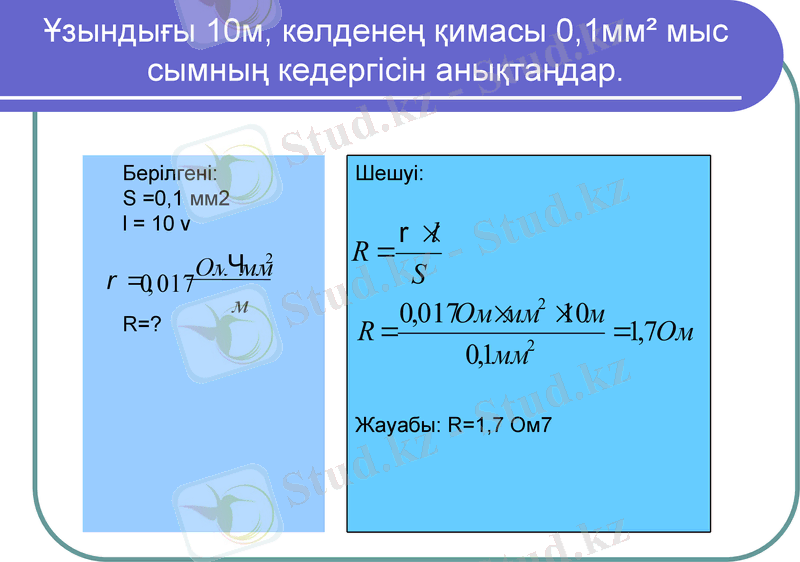

Ұзындығы 10м, көлденең қимасы 0,1мм² мыс
сымның кедергісін анықтаңдар.
Берілгені: Шешуі:
S =0,1 мм2
l = 10 v
l
Ом Чмм2 R
0,017 S
м
R=? 0,017Ом мм 2 10 м
R 2
1,7Ом
0,1мм
Жауабы: R=1,7 Ом7

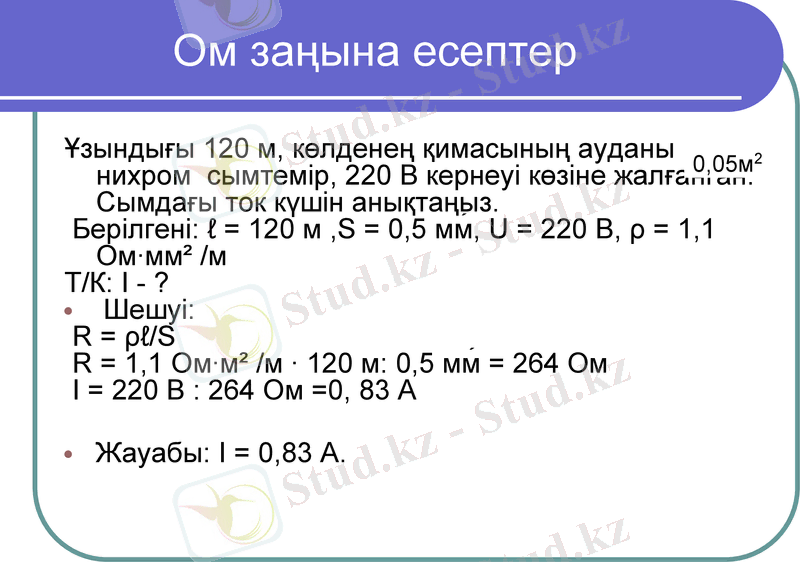

Ом заңына есептер
Ұзындығы 120 м, көлденең қимасының ауданы 0,05м2
нихром сымтемір, 220 В кернеуі көзіне жалған ған.
Сымдағы ток күшін анықтаңыз.
Берілгені: ℓ = 120 м ,S = 0,5 мм, U = 220 В, ρ = 1,1
Ом·мм² /м
Т/К: I - ?
Шешуі:
R = ρℓ/S
R = 1,1 Ом·м² /м · 120 м0,5 ׃мм = 264 Ом
I = 220 В 264 ׃Ом =0, 83 А
Жауабы: I = 0,83 А.

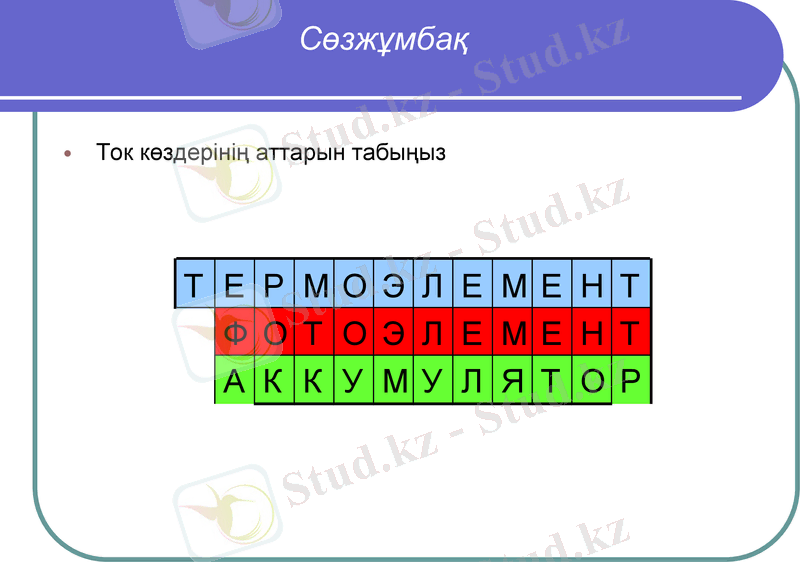

Сөзжұмбақ
Ток көздерінің аттарын табыңыз
Т Е Р МО Э Л Е МЕ Н Т
Ф О Т О Э Л Е МЕ Н Т
А К К У МУ Л Я Т О Р

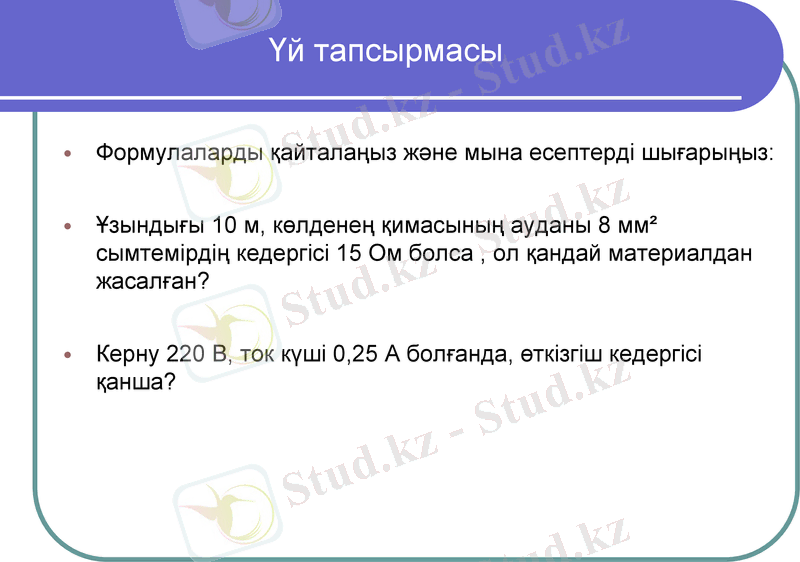

Үй тапсырмасы
Формулаларды қайталаңыз және мына есептерді шы ғары ңыз:
Ұзындығы 10 м, көлденең қимасының ауданы 8 мм ²
сымтемірдің кедергісі 15 Ом болса , ол қандай материалдан
жасалған?
Керну 220 В, ток күші 0,25 А болғанда, өткізгіш кедергісі
қанша?
