Деректер қоры және модельдері: құрылымдар, байланыстар және деректер қорын басқару жүйелері

Деректер базасы

Орындаған:Сайлаубекова Д

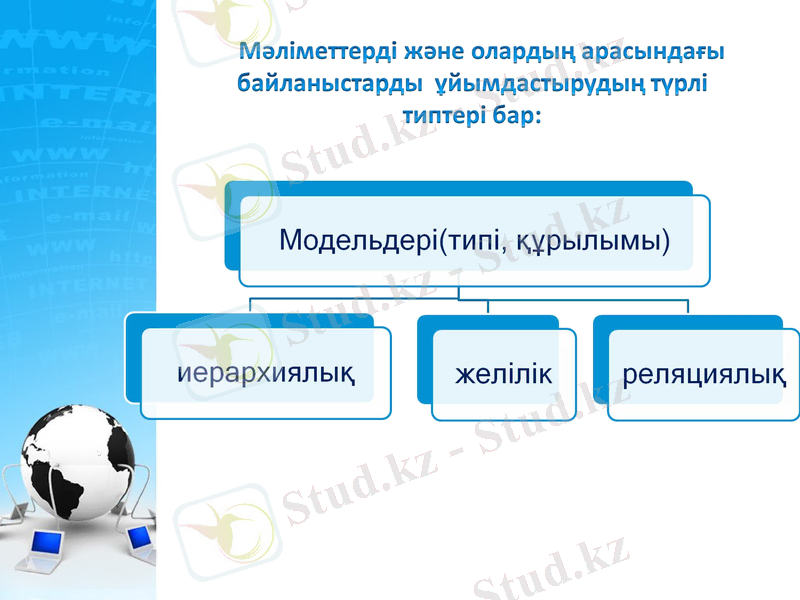

Деректер қоры және модельдері (структуралары)

Деректер қоры (ДҚ) деп- компьютер жадында сақтайтын, арнайы түрде ұйымдасқан, өзара байланысқан мәліметтер жиынтығын айтамыз.

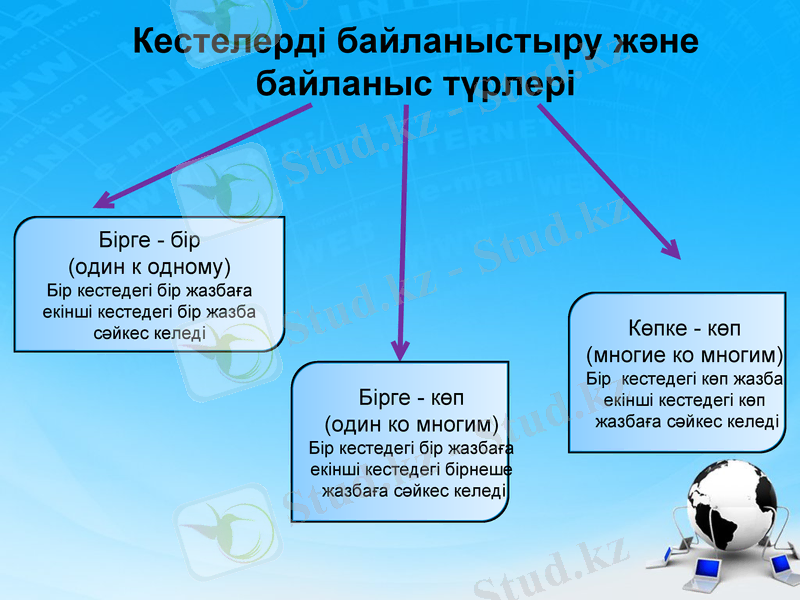

Кестелерді байланыстыру және байланыс түрлері

Бірге - бір

(один к одному)

Бір кестедегі бір жазбаға

екінші кестедегі бір жазба

сәйкес келеді

Бірге - көп

(один ко многим)

Бір кестедегі бір жазбаға

екінші кестедегі бірнеше

жазбаға сәйкес келеді

Көпке - көп

(многие ко многим)

Бір кестедегі көп жазба

екінші кестедегі көп

жазбаға сәйкес келеді

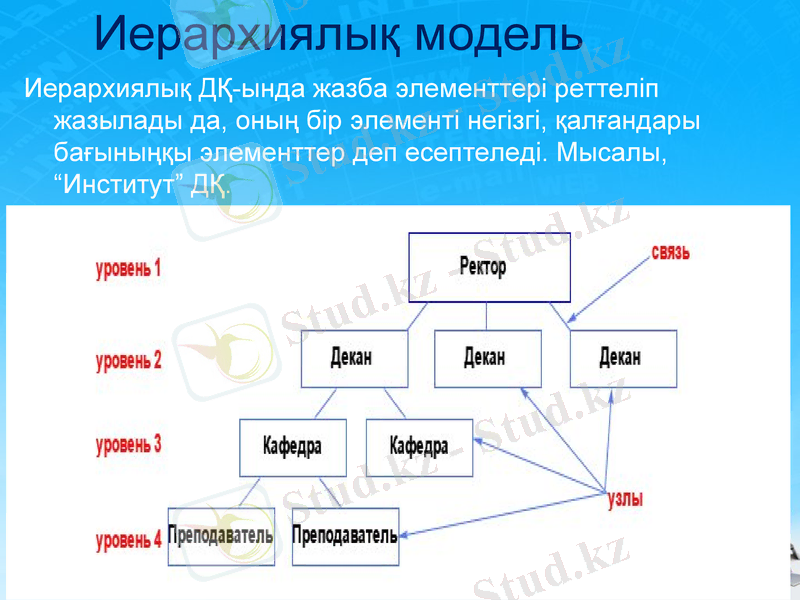

Иерархиялық модель

Иерархиялық ДҚ-ында жазба элементтері реттеліп жазылады да, оның бір элементі негізгі, қалғандары бағыныңқы элементтер деп есептеледі. Мысалы, “Институт” ДҚ.

библиотека

оқырмандар

кітаптар

персонал

Студент-тер

оқулықтар

Кітапханашылар

оқытушылар

дискілер

лаборанттар

топ2

топ1

студент1

студент2

әдеби

техникалық

Т. б.

У. Шекспир

тб

Бас кітапханашы

кітапханашы

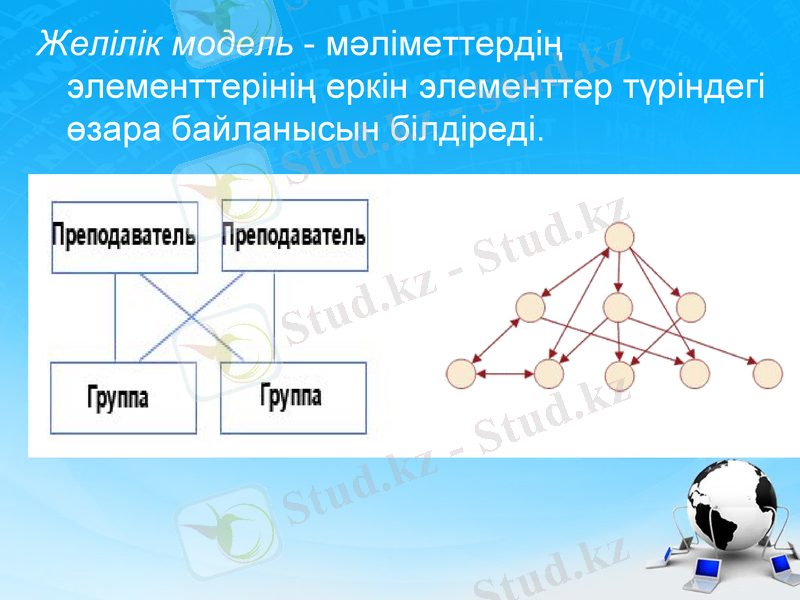

Желілік модель - мәліметтердің элементтерінің еркін элементтер түріндегі өзара байланысын білдіреді.

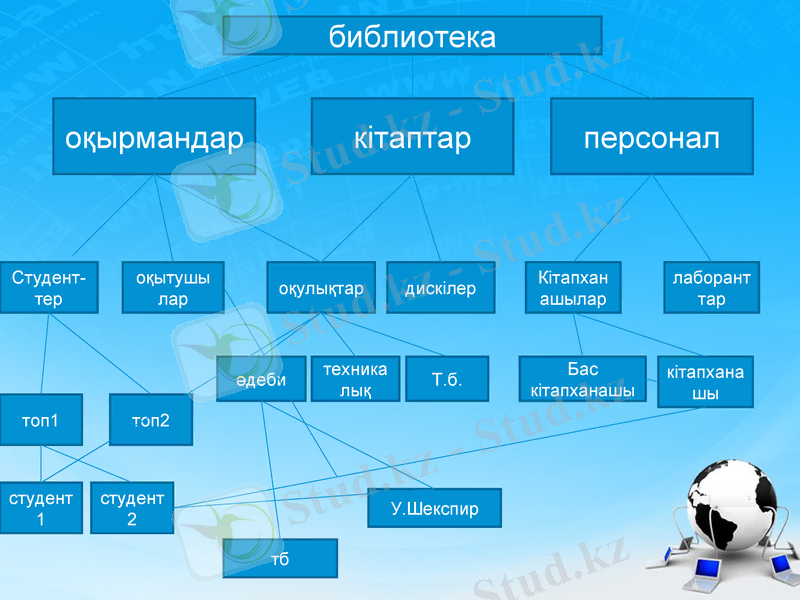

библиотека

оқырмандар

кітаптар

персонал

Студент-тер

оқулықтар

Кітапханашылар

оқытушылар

дискілер

лаборанттар

топ2

топ1

студент1

студент2

әдеби

техникалық

Т. б.

У. Шекспир

тб

Бас кітапханашы

кітапханашы

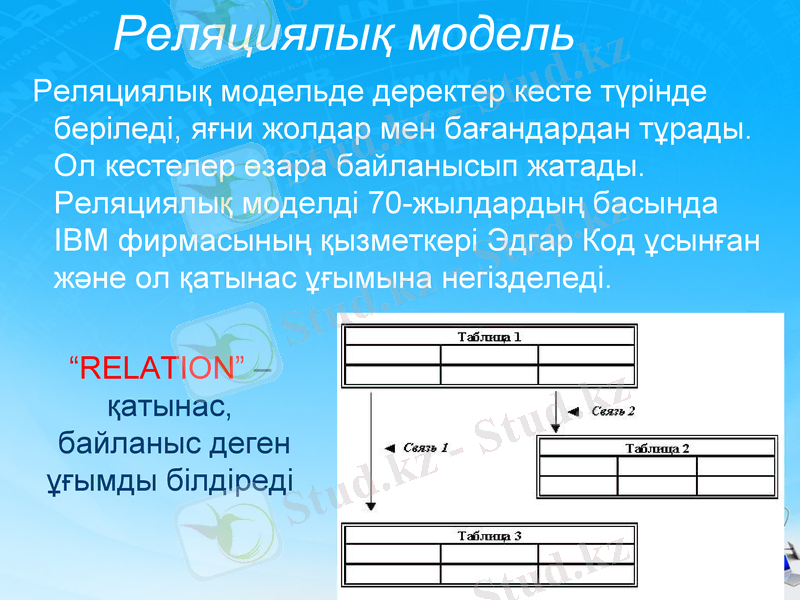

Реляциялық модель

Реляциялық модельде деректер кесте түрінде беріледі, яғни жолдар мен бағандардан тұрады. Ол кестелер өзара байланысып жатады. Реляциялық моделді 70-жылдардың басында ІBM фирмасының қызметкері Эдгар Код ұсынған және ол қатынас ұғымына негізделеді.

“RELATION” - қатынас,

байланыс деген ұғымды білдіреді

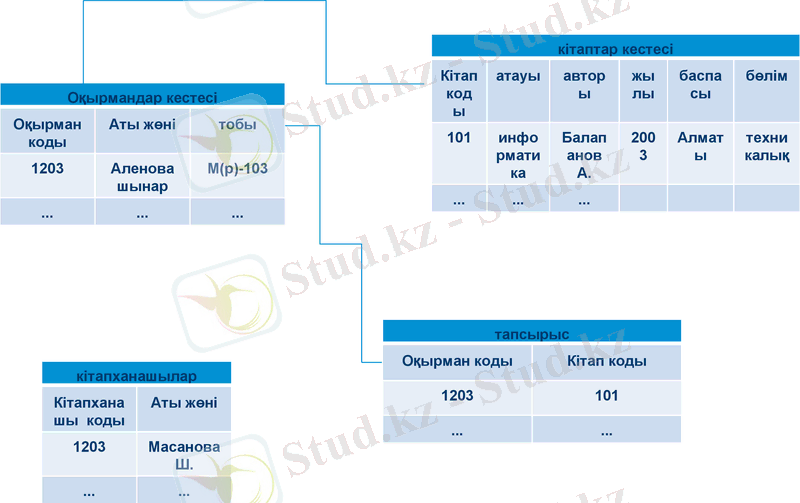

Оқырмандар кестесі

Оқырман коды

Аты жөні

тобы

1203

Аленова шынар

М(р) -103

. . .

кітапханашылар

Кітапханашы коды

Аты жөні

1203

Масанова Ш.

. . .

кітаптар кестесі

Кітап коды

атауы

авторы

жылы

баспасы

бөлім

101

информатика

Балапанов А.

2003

Алматы

техникалық

. . .

тапсырыс

Оқырман коды

Кітап коды

1203

101

. . .

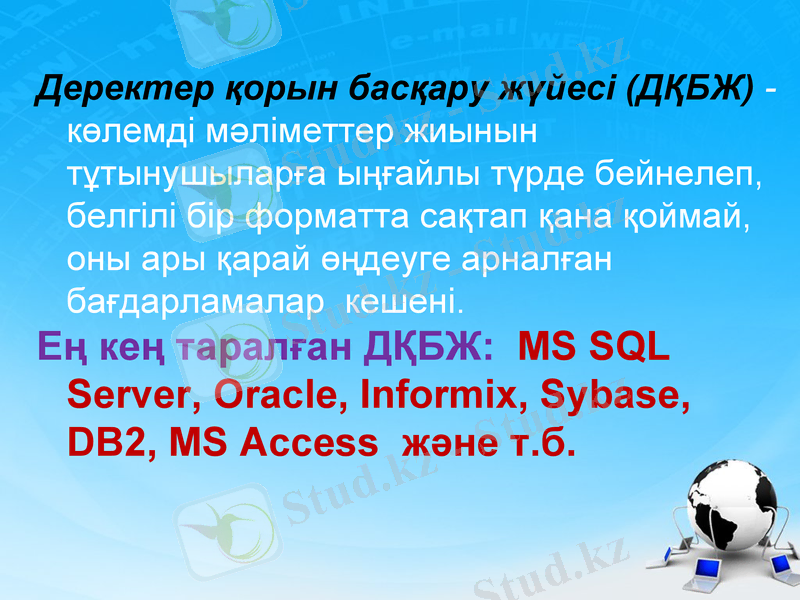

Деректер қорын басқару жүйесі (ДҚБЖ) -көлемді мәліметтер жиынын тұтынушыларға ыңғайлы түрде бейнелеп, белгілі бір форматта сақтап қана қоймай, оны ары қарай өңдеуге арналған бағдарламалар кешені.

Ең кең таралған ДҚБЖ: MS SQL Server, Oracle, Informix, Sybase, DB2, MS Access және т. б.
