ЭЕМ-нің базалық элементтері

Презентация қосу

Семей қаласының Шәкәрім атындағы
мемлекеттік университеті

ЭЕМ-нің базалық
элементтері

Дайындаған:Кунапьянова Р.Б
Тексерген:Жаксыгулова Д.Д

Семей 2015

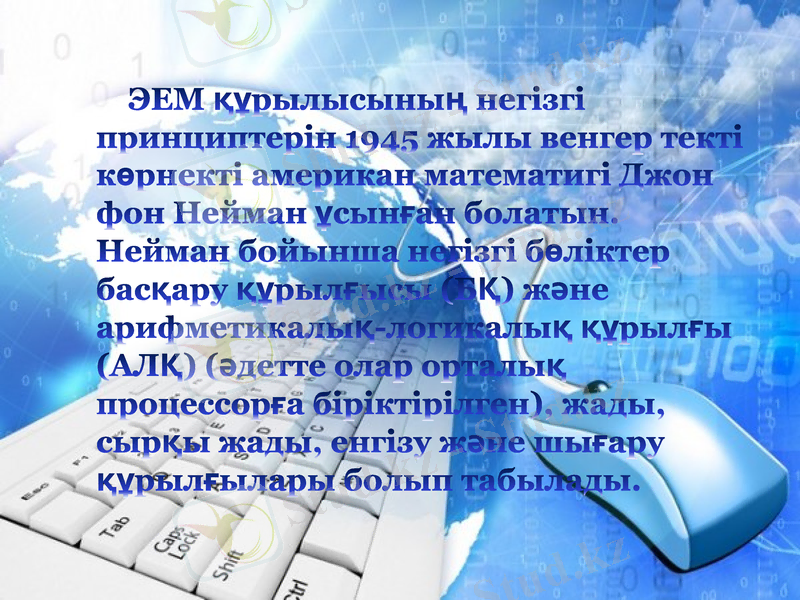

ЭЕМ құрылысының негізгі
принциптерін 1945 жылы венгер
текті көрнекті американ математигі
Джон фон Нейман ұсынған
болатын. Нейман бойынша негізгі
бөліктер басқару құрылғысы (БҚ)
және арифметикалық-логикалық
құрылғы (АЛҚ) (әдетте олар
орталық процессорға
біріктірілген), жады, сырқы жады,
енгізу және шығару құрылғылары
болып табылады.
ЭЕМ-нің элементтік базасы болатын
электрондық компоненттері
информация өңдеудің белгілі бір
қызметін немесе оны сақтау ісін
атқарады. Мұндай компоненттер
интегралдық схемалар деп аталады.
Интегралдық схема металдан не
пластмассадан жасалған қорапқа
салынған жартылай өткізгішті
кристалдардан тұрады.Жіңішке жіп
секілді арнайы сымдар осы кристалды
қораптың шеткі тақшалармен
жалғастырады.

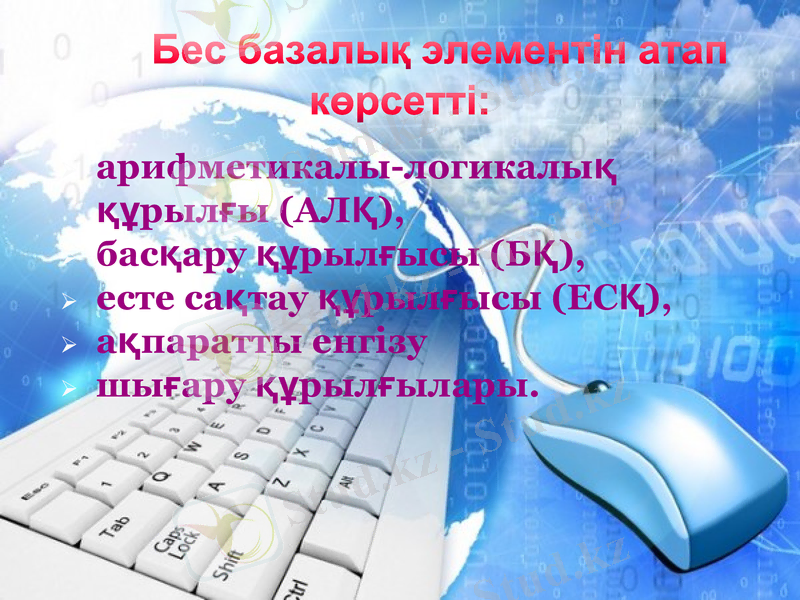

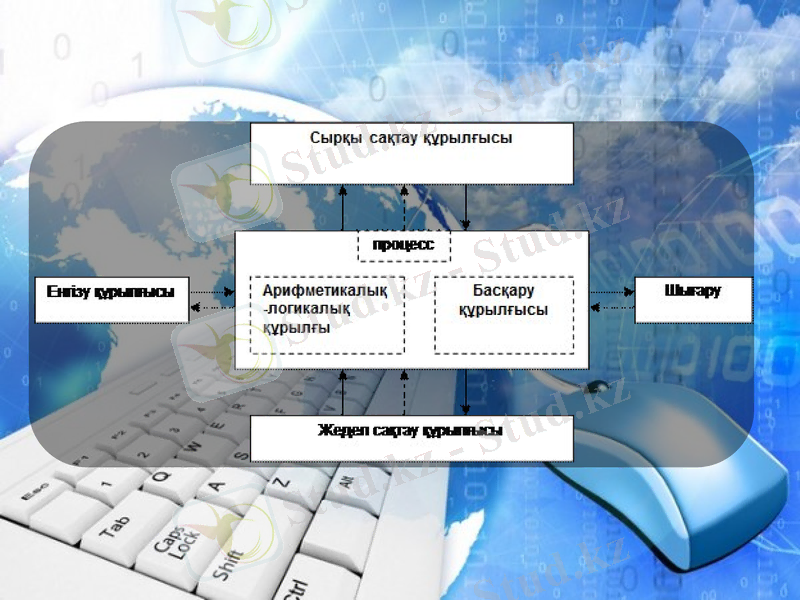

Бес базалық элементін атап
көрсетті:
арифметикалы-логикалық
құрылғы (АЛҚ),
басқару құрылғысы (БҚ),
есте сақтау құрылғысы (ЕСҚ),
ақпаратты енгізу
шығару құрылғылары.

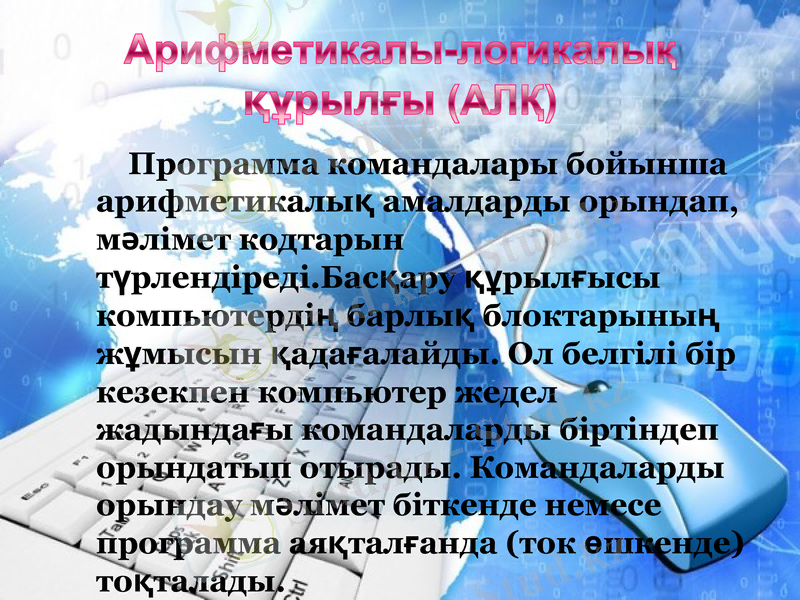

Арифметикалы-логикалық
құрылғы (АЛҚ)
Программа командалары
бойынша арифметикалық
амалдарды орындап, мәлімет
кодтарын түрлендіреді.Басқару
құрылғысы компьютердің барлық
блоктарының жұмысын
қадағалайды. Ол белгілі бір
кезекпен компьютер жедел
жадындағы командаларды
біртіндеп орындатып отырады.
Командаларды орындау мәлімет
біткенде немесе программа

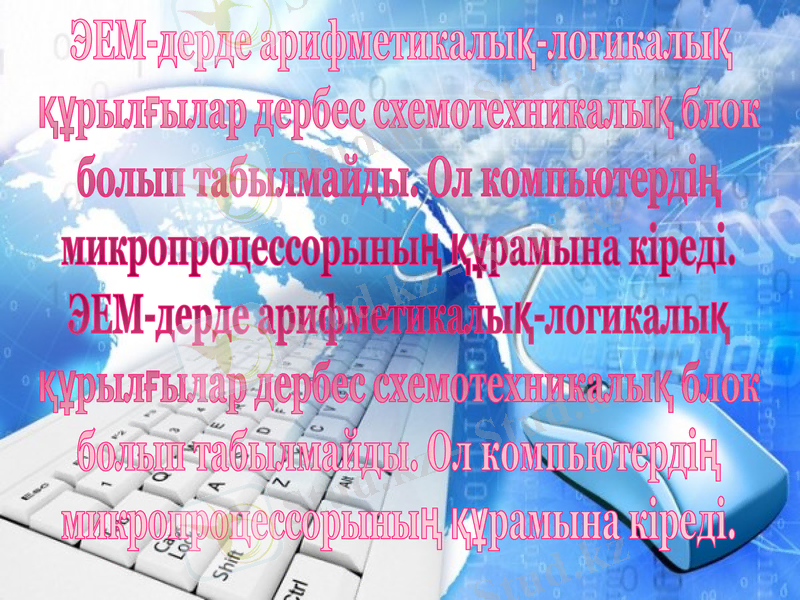

ЭЕМ-дерде арифметикалық-
логикалық құрылғылар дербес
схемотехникалық блок болып
табылмайды. Ол компьютердің
микропроцессорының құрамына кіреді.
ЭЕМ-дерде арифметикалық-логикалық
құрылғылар дербес схемотехникалық
блок болып табылмайды. Ол
компьютердің микропроцессорының
құрамына кіреді.

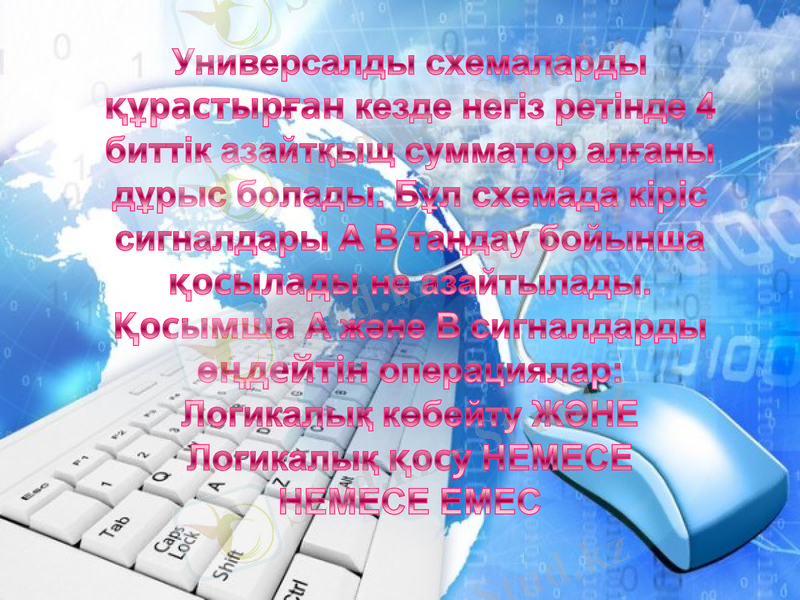

Универсалды схемаларды
құрастырған кезде негіз ретінде
4 биттік азайтқыщ сумматор
алғаны дұрыс болады. Бұл
схемада кіріс сигналдары А В
таңдау бойынша қосылады не
азайтылады.
Қосымша А және В сигналдарды
өңдейтін операциялар:

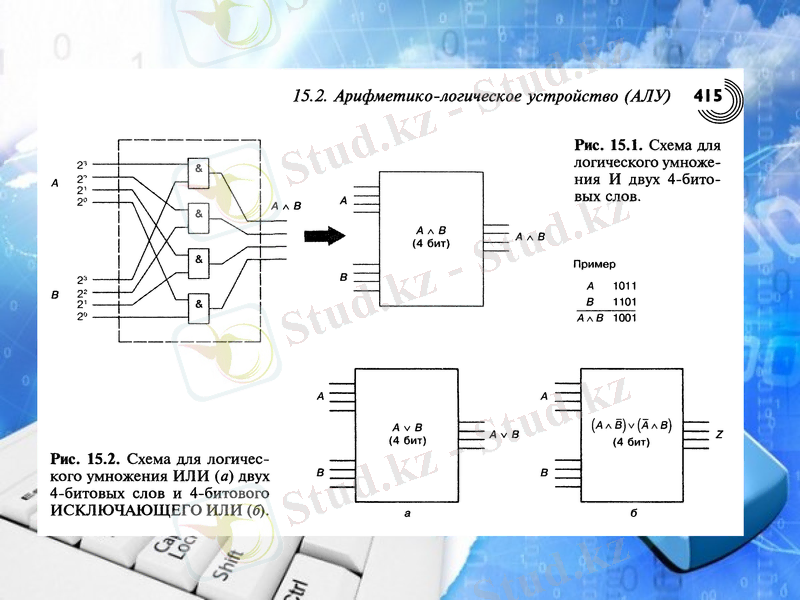

Логикалық көбейту ЖӘНЕ
Логикалық қосу НЕМЕСЕ
НЕМЕСЕ ЕМЕС

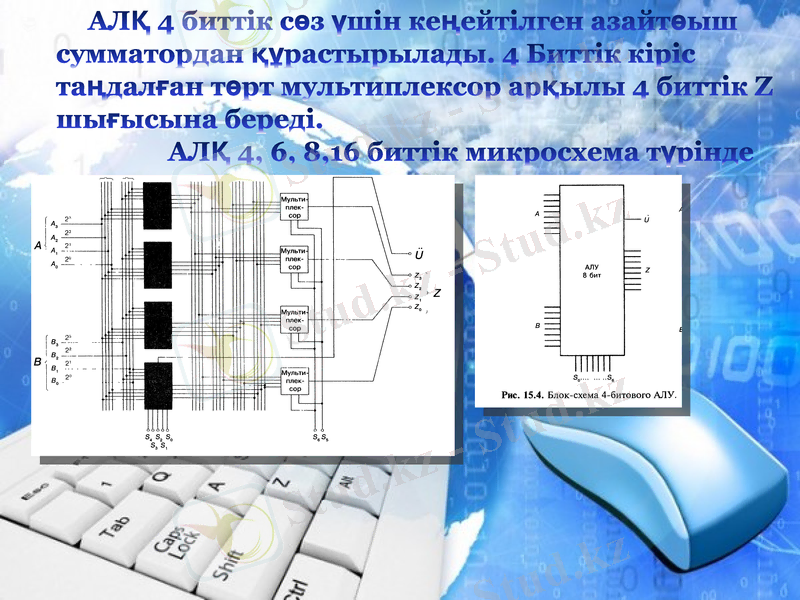

АЛҚ 4 биттік сөз үшін кеңейтілген
азайтөыш сумматордан құрастырылады. 4
Биттік кіріс таңдалған төрт мультиплексор
арқылы 4 биттік Z шығысына береді.
АЛҚ 4, 6, 8,16 биттік микросхема түрінде
жасалады.

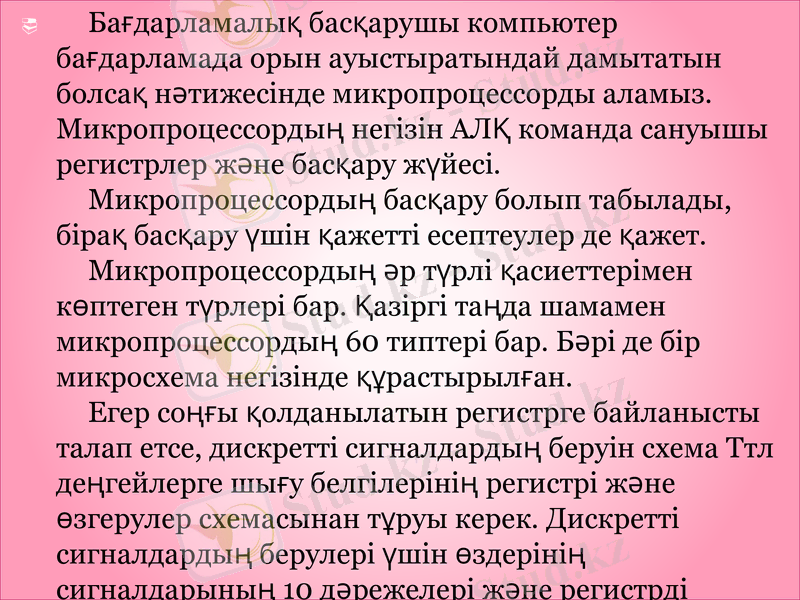

Бағдарламалық
Бағдарламалық басқарушы
басқарушы компьютер
компьютер
бағдарламада
бағдарламада орынорын ауыстыратындай
ауыстыратындай дамытатын
дамытатын
болсақ
болсақ нәтижесінде
нәтижесінде микропроцессорды
микропроцессорды аламыз.
аламыз.
Микропроцессордың
Микропроцессордың негізін
негізін АЛҚ
АЛҚ команда
команда сануышы
сануышы
регистрлер
регистрлер және
және басқару
басқару жүйесі.
жүйесі.
Микропроцессордың
Микропроцессордың басқару
басқару болып
болып табылады,
табылады, бірақ
бірақ
басқару
басқару үшін
үшін қажетті
қажетті есептеулер
есептеулер деде қажет.
қажет.
Микропроцессордың
Микропроцессордың әр әр түрлі
түрлі қасиеттерімен
қасиеттерімен
көптеген
көптеген түрлері
түрлері бар.
бар. Қазіргі
Қазіргі таңда
таңда шамамен
шамамен
микропроцессордың
микропроцессордың 60 60 типтері
типтері бар.
бар. Бәрі
Бәрі де
де бір
бір
микросхема
микросхема негізінде
негізінде құрастырылған.
құрастырылған.

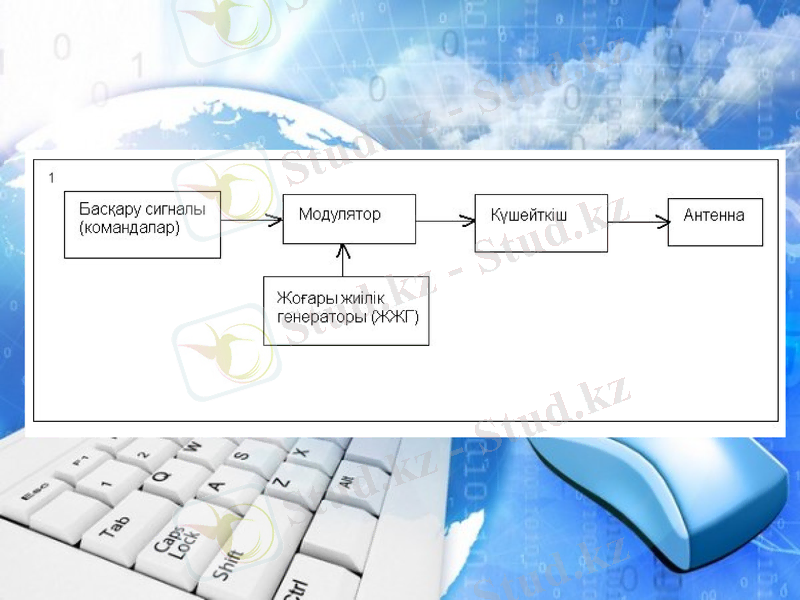

Егер
Егер соңғы
соңғы қолданылатын
қолданылатын регистрге
регистрге байланысты
байланысты
талап
талап етсе,
етсе, дискреттi
дискреттi сигналдардың
сигналдардың беруiн
беруiн схема
схема
Ттл
Ттл деңгейлерге
деңгейлерге шығу
шығу белгiлерiнiң
белгiлерiнiң регистрi
регистрi және
және
өзгерулер
өзгерулер схемасынан
схемасынан тұруы
тұруы керек.
керек. Дискреттi
Дискреттi
сигналдардың
сигналдардың берулерi
берулерi үшiн
үшiн өздерiнiң
өздерiнiң
сигналдарының
сигналдарының 10 10 дәрежелерi
дәрежелерi жәнежәне регистрдi
регистрдi
басқаруды
басқаруды бiр
бiр сигнал
сигнал керек
керек болады.
болады.

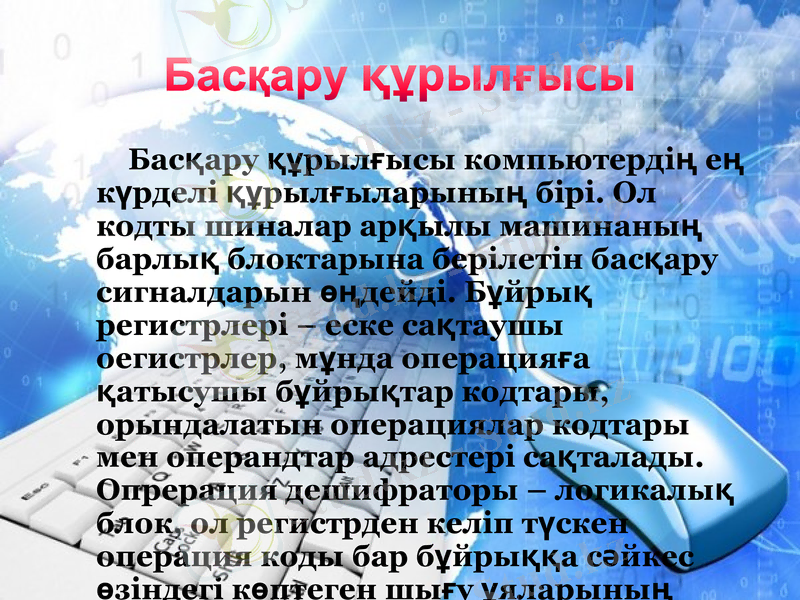

Басқару құрылғысы
Басқару құрылғысы компьютердің ең
күрделі құрылғыларының бірі. Ол кодты
шиналар арқылы машинаның барлық
блоктарына берілетін басқару сигналдарын
өңдейді. Бұйрық регистрлері – еске
сақтаушы оегистрлер, мұнда операцияға
қатысушы бұйрықтар кодтары,
орындалатын операциялар кодтары мен
операндтар адрестері сақталады.
Опрерация дешифраторы – логикалық блок,
ол регистрден келіп түскен операция коды
бар бұйрыққа сәйкес өзіндегі көптеген
шығу ұяларының бірін таңдайды.

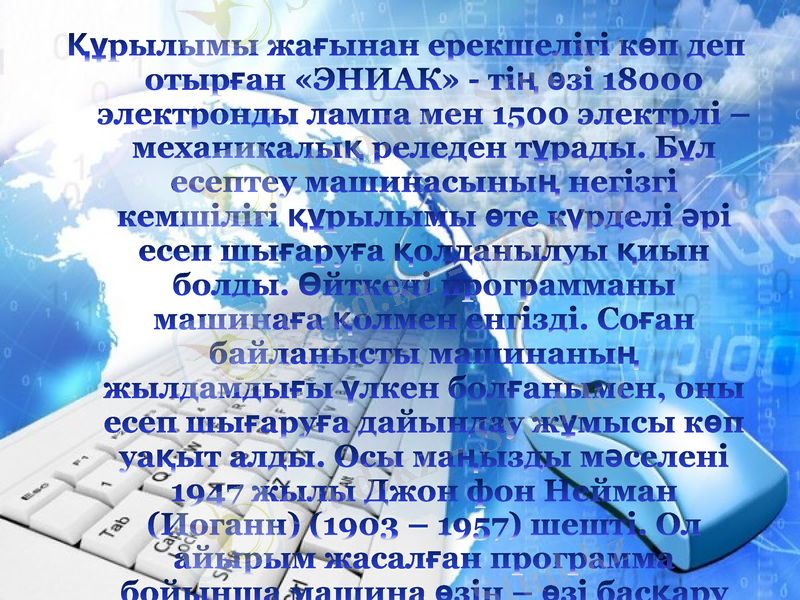

Құрылымы жағынан ерекшелігі көп деп
отырған «ЭНИАК» - тің өзі 18000
электронды лампа мен 1500 электрлі –
механикалық реледен тұрады. Бұл
есептеу машинасының негізгі кемшілігі
құрылымы өте күрделі әрі есеп шығаруға
қолданылуы қиын болды. Өйткені
программаны машинаға қолмен енгізді.
Соған байланысты машинаның
жылдамдығы үлкен болғанымен, оны
есеп шығаруға дайындау жұмысы көп
уақыт алды. Осы маңызды мәселені 1947
жылы Джон фон Нейман (Иоганн) (1903 –
1957) шешті. Ол айырым жасалған
программа бойынша машина өзін – өзі
басқару керек екендігін айтты. Соның
нәтижесінде машинада басқару
құрылғысы пайда болды.

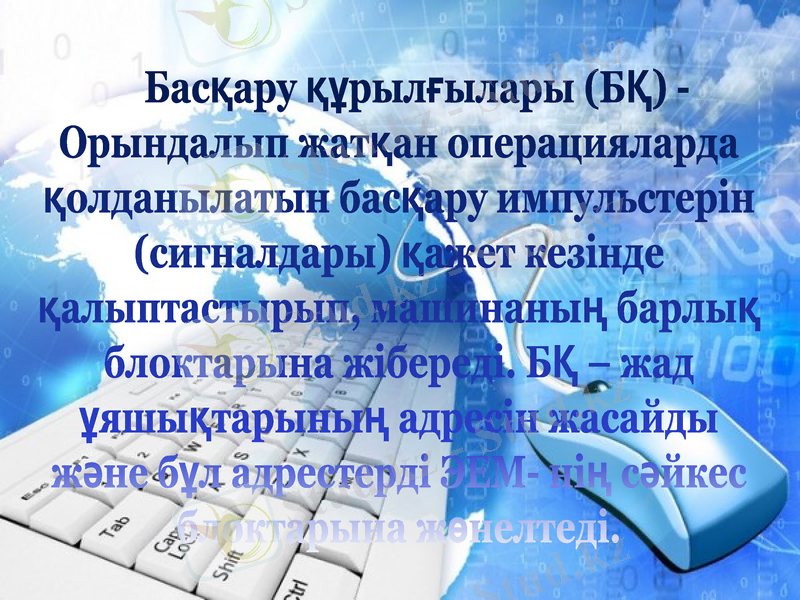

Басқару құрылғылары (БҚ) -
Орындалып жатқан операцияларда
қолданылатын басқару
импульстерін (сигналдары) қажет
кезінде қалыптастырып,
машинаның барлық блоктарына
жібереді. БҚ – жад ұяшықтарының
адресін жасайды және бұл
адрестерді ЭЕМ- нің сәйкес
блоктарына жөнелтеді.

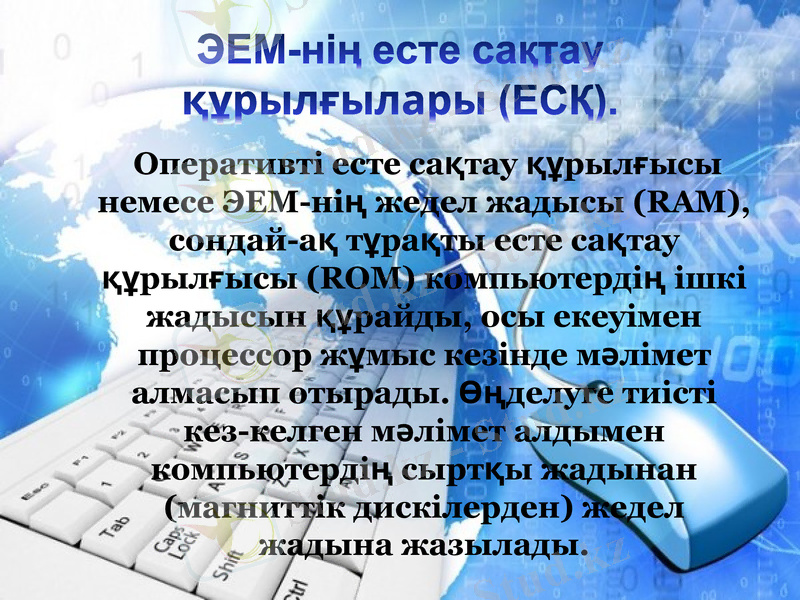

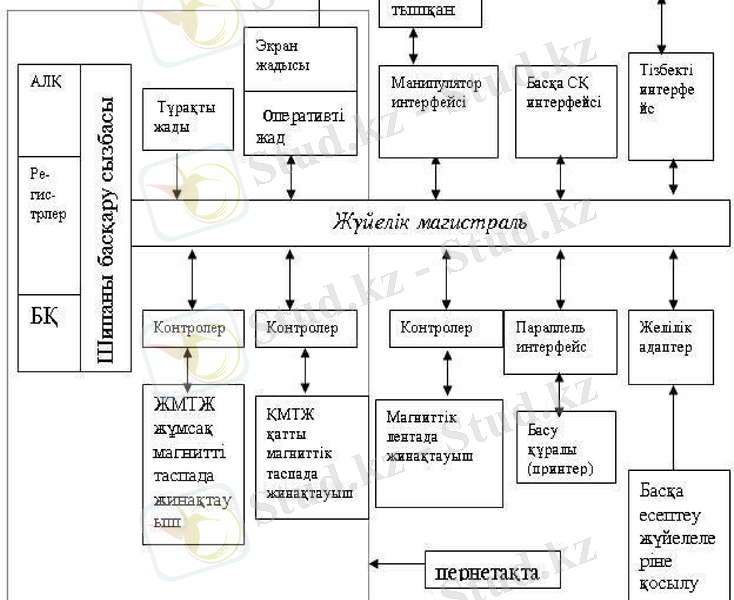

ЭЕМ-нің есте сақтау
құрылғылары (ЕСҚ).
Оперативті есте сақтау құрылғысы
немесе ЭЕМ-нің жедел жадысы
(RАМ), сондай-ақ тұрақты есте
сақтау құрылғысы (RОМ)
компьютердің ішкі жадысын
құрайды, осы екеуімен процессор
жұмыс кезінде мәлімет алмасып
отырады. Өңделуге тиісті кез-
келген мәлімет алдымен
компьютердің сыртқы жадынан
(магниттік дискілерден) жедел
жадына жазылады.

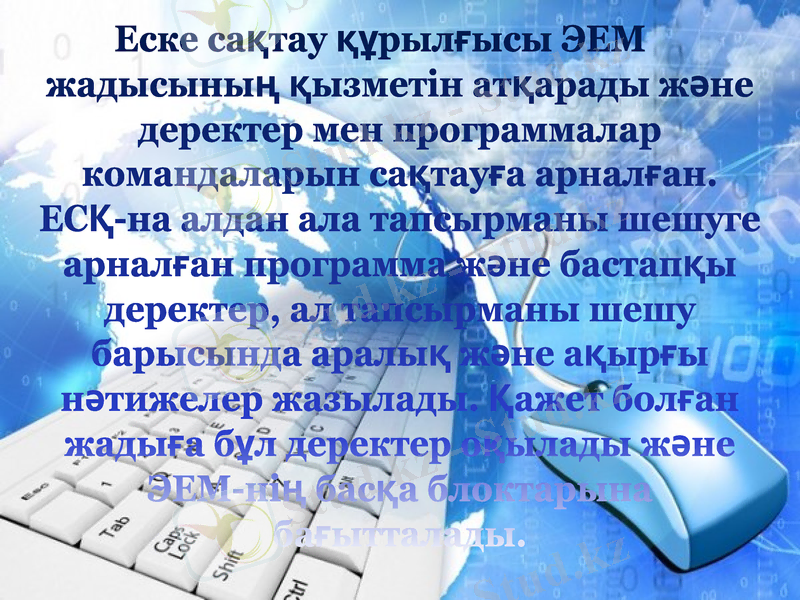

Еске сақтау құрылғысы ЭЕМ
жадысының қызметін атқарады
және деректер мен программалар
командаларын сақтауға арналған.
ЕСҚ-на алдан ала тапсырманы
шешуге арналған программа және
бастапқы деректер, ал тапсырманы
шешу барысында аралық және
ақырғы нәтижелер жазылады.
Қажет болған жадыға бұл
деректер оқылады және ЭЕМ-нің
басқа блоктарына бағытталады.

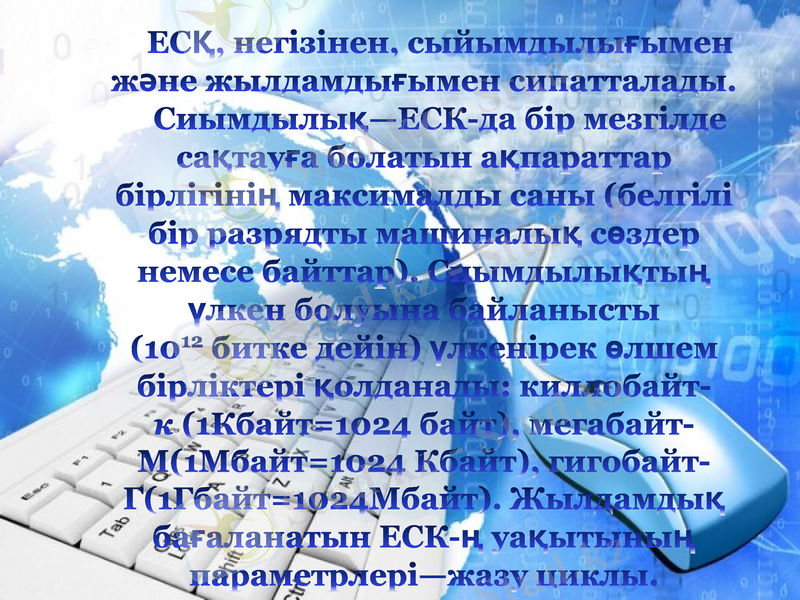

ЕСҚ, негізінен, сыйымдылығымен
және жылдамдығымен сипатталады.
Сиымдылық—ЕСК-да бір мезгілде
сақтауға болатын ақпараттар
бірлігінің максималды саны (белгілі
бір разрядты машиналық сөздер
немесе байттар). Сиымдылықтың
үлкен болуына байланысты
(1012 битке дейін) үлкенірек өлшем
бірліктері қолданады: киллобайт-
к (1Кбайт=1024 байт), мегабайт-
М(1Мбайт=1024 Кбайт), гигобайт-
Г(1Гбайт=1024Мбайт). Жылдамдық
бағаланатын ЕСК-ң уақытының
параметрлері—жазу циклы.

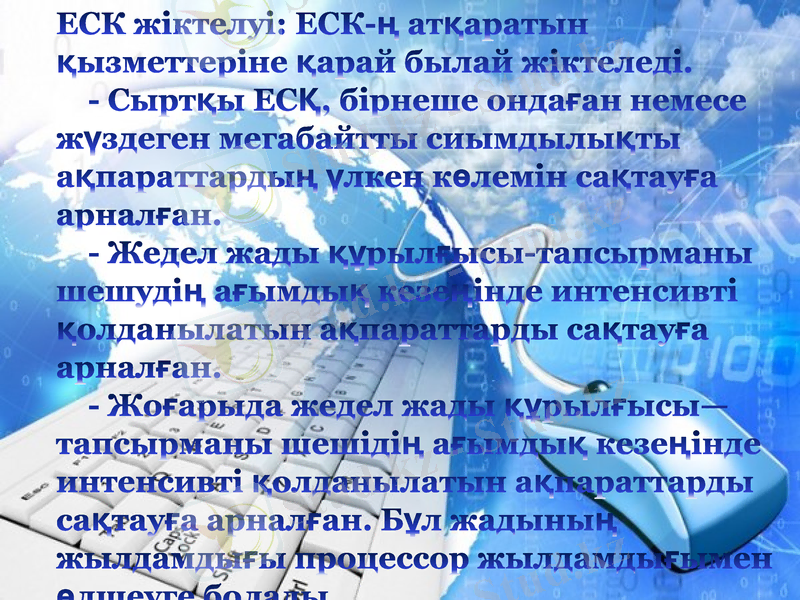

ЕСК жіктелуі: ЕСК-ң атқаратын қызметтеріне
қарай былай жіктеледі.
- Сыртқы ЕСҚ, бірнеше ондаған немесе
жүздеген мегабайтты сиымдылықты
ақпараттардың үлкен көлемін сақтауға
арналған.
- Жедел жады құрылғысы-тапсырманы
шешудің ағымдық кезеңінде интенсивті
қолданылатын ақпараттарды сақтауға
арналған.
- Жоғарыда жедел жады құрылғысы—
тапсырманы шешідің ағымдық кезеңінде
интенсивті қолданылатын ақпараттарды
сақтауға арналған. Бұл жадының
жылдамдығы процессор жылдамдығымен
өлшеуге болады.
- Буферлік ЕСШ (БЕСҚ) деректерді уақытша
сақтауға арналған.

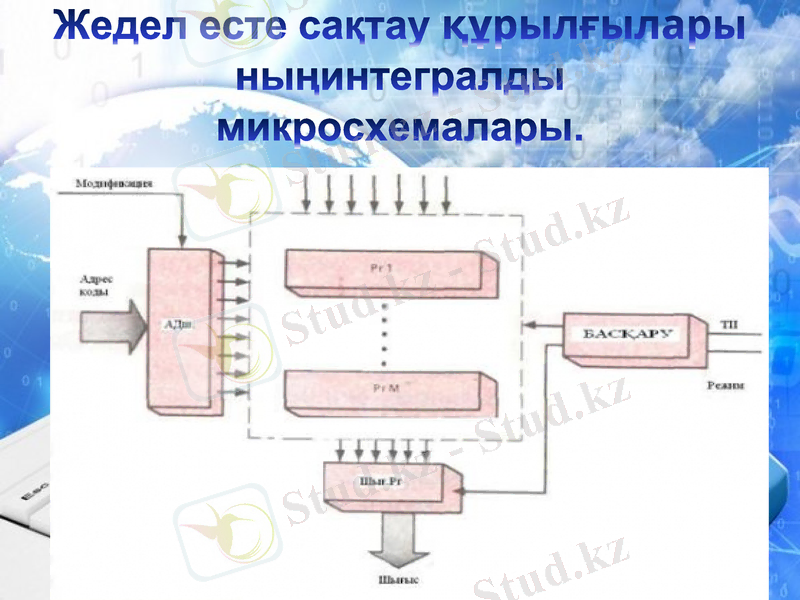

Жедел есте сақтау құрылғыларын
ыңинтегралды микросхемалары.

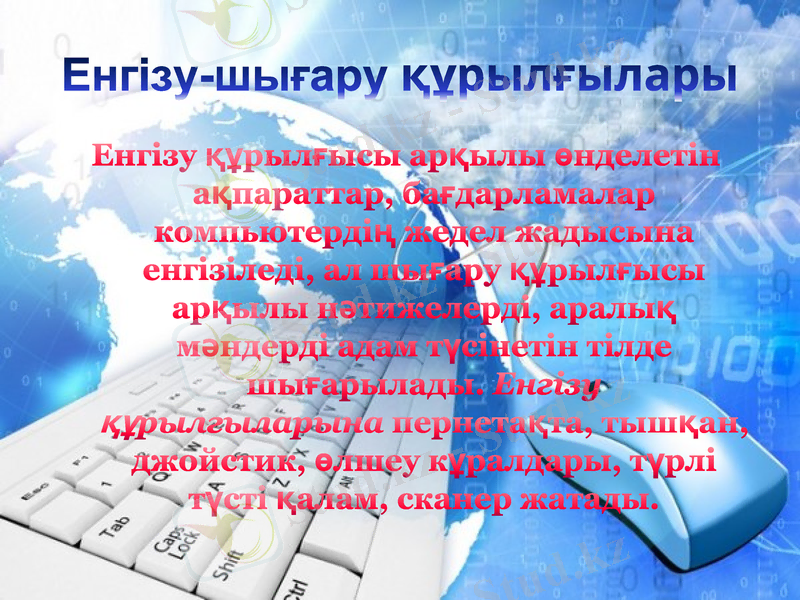

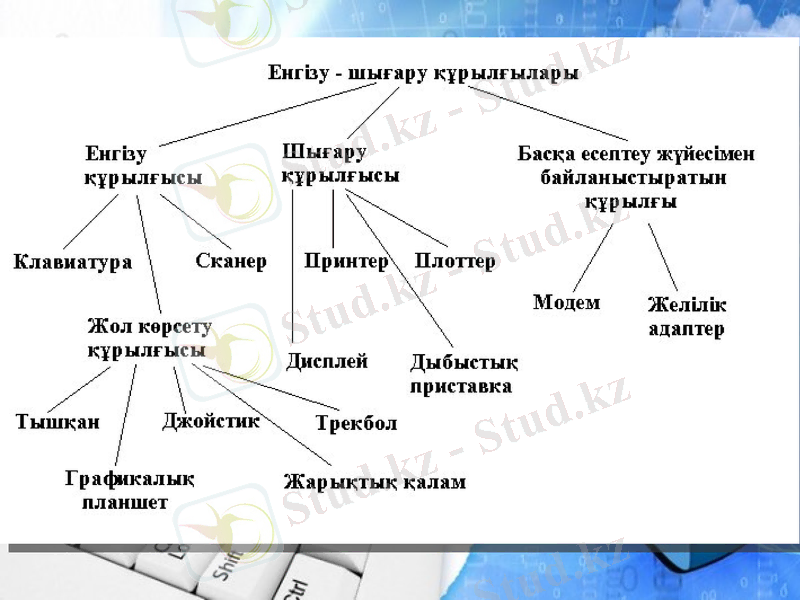

Енгізу-шығару
құрылғылары
Енгізу құрылғысы арқылы өнделетін
ақпараттар, бағдарламалар
компьютердің жедел жадысына
енгізіледі, ал шығару құрылғысы
арқылы нәтижелерді, аралық
мәндерді адам түсінетін тілде
шығарылады. Енгізу
құрылгыларына пернетақта,
тышқан, джойстик, өлшеу
кұралдары, түрлі түсті қалам,
сканер жатады.

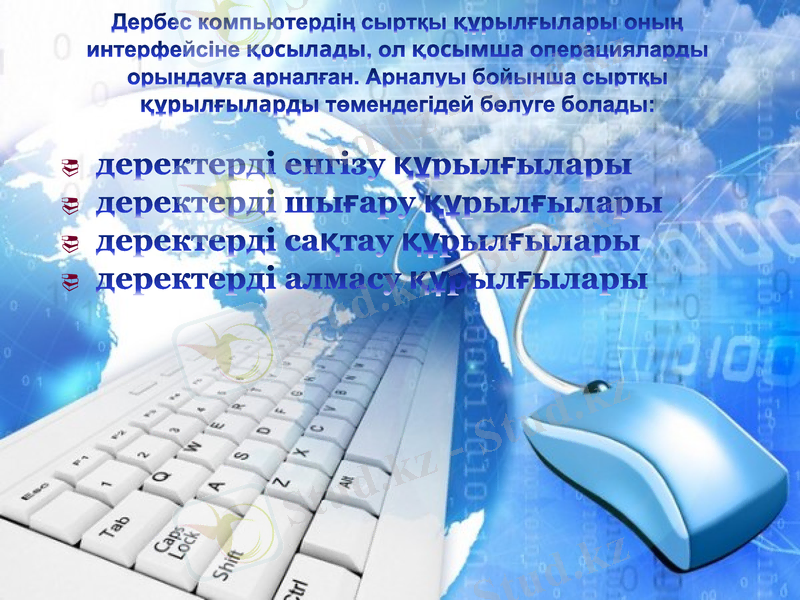

Дербес компьютердің сыртқы құрылғылары оның
интерфейсіне қосылады, ол қосымша
операцияларды орындауға арналған. Арналуы
бойынша сыртқы құрылғыларды төмендегідей
бөлуге болады:
деректерді енгізу құрылғылары
деректерді шығару құрылғылары
деректерді сақтау құрылғылары
деректерді алмасу құрылғылары
Монитор- ақпаратты компьютер экранына
шыгару қүрылғысы. Бұл жалгыз емес, бірақ
негізгі шығару құрылғысы.
Принтерлер — басу құрылғылары, олар
деректерді шығару құрылғылары ретінде
колданылады және құжаттардың көшірмесін
қағаз бетінде алуға мүмкіндік береді.
Қазіргі кездегі компьютерлер тағы бір
ақпараттарды енгізу құрылғысы — «Маус»
манипуляторымен жабдықталған.
Графикалық ақпаратты енгізу үшін,
сканерлерді. графикалық планшеттерді
(дигитайзерлерді) және цифрлық
фотокамераларды қолданады.
Пернетақта — компьютерге ақпарат енгізетін
құрылғы. Онда 101 немесе 102 перне болады.
Таңбалық деректерді енгізу қызметін атқарады
және негізгі енгізу құрылғысы болып табылады.
ЭЕМ-нің буындары түсінігі есептеуіш
машиналарының даму тарихымен
тығыз байланысты, яғни
қолданылатын элементтік базасы
бойынша анықталады.
Бірінші буынында элементтік база
ретінде электрондық лампа мен реле
қолданылды.
Екінші буынында машиналарының
элементтік базасы ретінде
қолданылдытранзисторлар мен
магниттік жүрекшелерге сақтау
құрылғыларының ойлап табылуы
есептеуіш техникасына үлкен әсерін
тигізді. Катодты қыздыру үшін үлкен
қуатты қажет ететін және сенімсіздеу
болып келетін вакуумдық лампалар
кішкене кремнилік транзистормен
алмастырылды.
Үшінші буын машиналары
американдық инженер Д.Килби бірінші
интегралдық схеманы ойлап тапты. 60-
шы жылдардың ортасынан бастап
элементтік базасы интеграциясы кіші
және орта дәрежедегі интегралдық
схемалар болды.
Төртінші буынында интеграция
дәрежесі жоғарғы интегралдық
схемалар – үлкен интегралдық
схемалар (ҮИС) құрыла бастады. Үлкен
интегралдық схеманың кристалында он
мыңға дейін элементтер қамтылады.
Назарларыңызға
рахмет!!!
