Кім тапқыр? Электр тогы жайында


Slide 1

Азиада ойындары

Slide 2

1. Электр тогы дегеніміз не?

2. Электр тогының пайда болуы мен ұзақ сақталуы үшін қажетті және жеткілікті шарттарды ата.

3. Вольт бағанасы туралы не білесің?

4. “Электр қозғаушы күші” дегеніміз не?

(өлшем бірлігі мен белгіленуін жаз)

5. Өткізгіштегі электр тогын оның өткізгішке тигізетін әрекеттерін ата.

6. Қандай ток көздерін білесің және олардың шартты белгісін сыз.

7. Зарядтардың бөлінуі дегеніміз не?

8. “Электр тогы” түсінігін алғаш рет кім енгізді?

Кім тапқыр?

Slide 3 Slide 4

Электр тогын өлшеу және салыстыру үшін ток күші деген арнайы шама енгізіледі. Өткізгіштің көлденең қимасы арқылы қандай да бір уақыт аралығында тасымалданатын электр мөлшерінің сол уақыт аралығына қатынасын ток күші деп атаймыз: Халықаралық бірліктер жүйесінде ток күші ампермен (А) өрнектеледі: 1 ампер - вакуумде бір - бірінен 1 м қашықтықта орналасқан, көлденең қимасының ауданы өте аз, шексіз ұзын түзу екі өткізгіштің бойымен өтетін тұрақты ток күші. Мұндай ток ұзындығы өткізгіштердің әрбір кесіндісінде 2*10-7Н-ға тең өзара әрекеттесу күшін тудырады. 1 мА = 10-3А 1 мкА = 10-6А 1кА = 103А

Slide 5 Slide 6 Slide 7

Тізбектің берілген бөлігінде заряд орын ауыстырғанда, электр өрісінің атқарған жұмысының осы зарядқа қатынасы кернеу деп аталады: Халықаралық бірліктер жүйесінде ток күші вольтпен (В) өрнектеледі: 1 вольт - Өткізгіш бойымен 1 Кл заряд орын ауыстырғанда, 1 Дж-ге тең жұмыс шамасына тең кернеу. Өткізгіштің қандай да бір екі нүктесінің арасындағы кернеуді өлшеу керек болса, вольтметрді сол нүктелерге жалғайды. Құралды осылайша жалғауды параллель жалғау деп атайды. Бұл кезде “+” қысқышын ток кзінің оң полюсінен, ал “-” қысқышын ток көзінің теріс полюсінен келетін өткізгіш сыммен жалғайды.

Slide 8

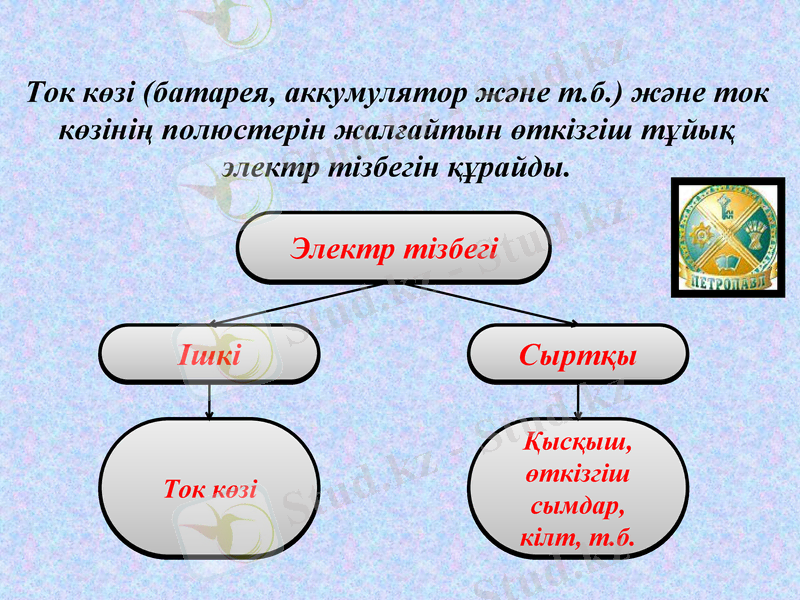

Ток көзі (батарея, аккумулятор және т. б. ) және ток көзінің полюстерін жалғайтын өткізгіш тұйық электр тізбегін құрайды.

Электр тізбегі

Ішкі

Сыртқы

Ток көзі

Қысқыш, өткізгіш сымдар, кілт, т. б.

Slide 9 Slide 10

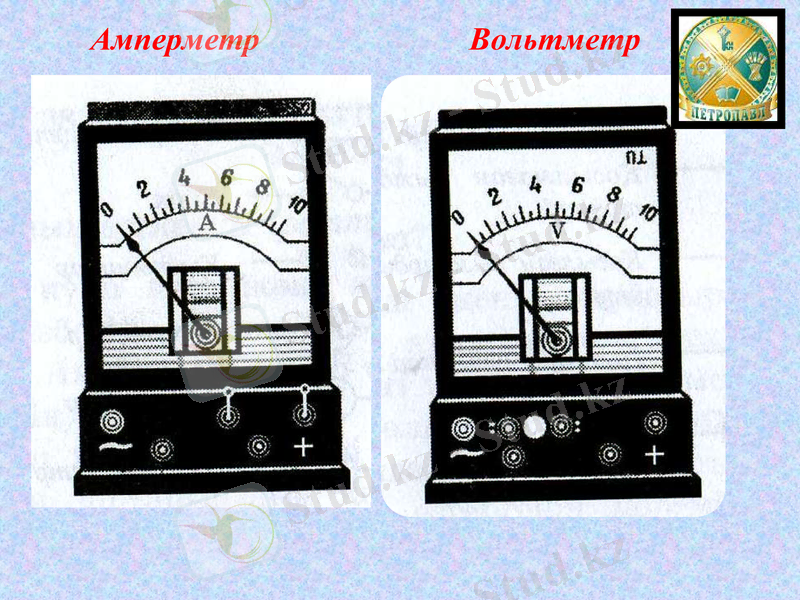

Амперметр Вольтметр

Slide 11

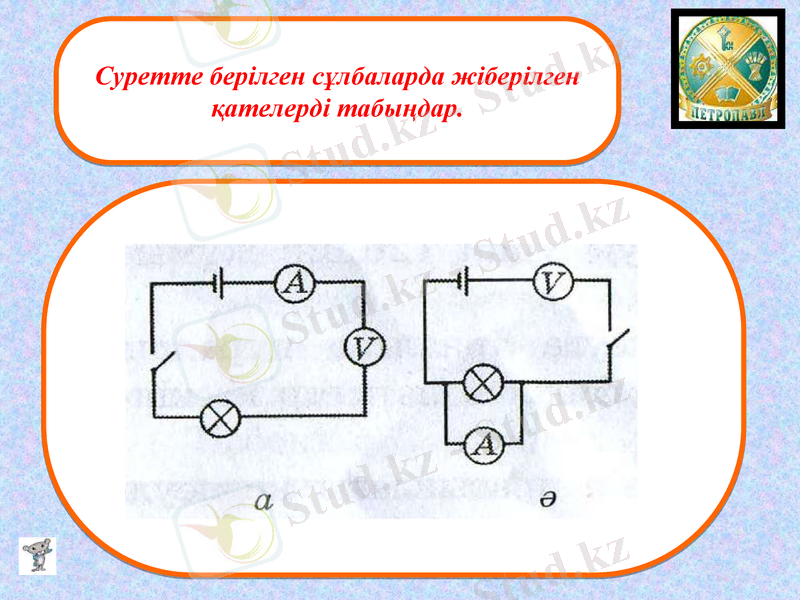

Суретте берілген сұлбаларда жіберілген қателерді табыңдар.

Slide 12

Алаугер

Slide 13

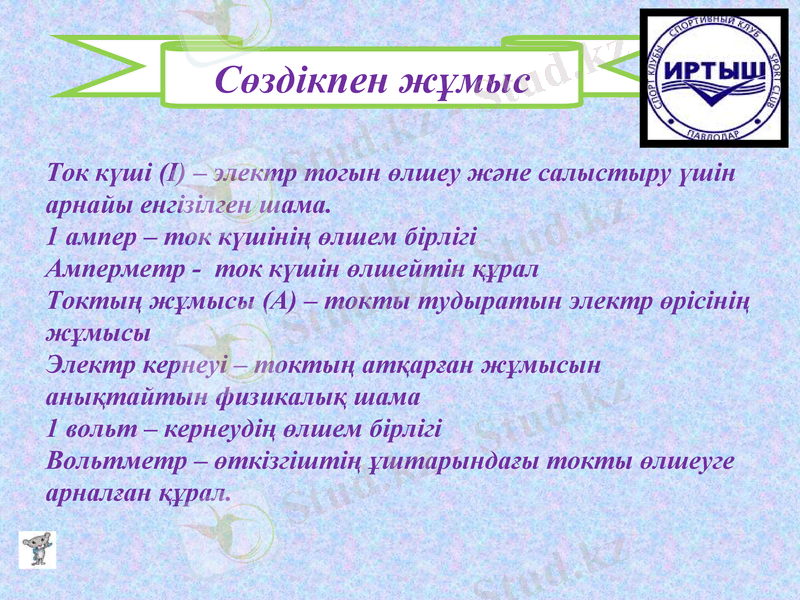

Ток күші (I) - электр тогын өлшеу және салыстыру үшін арнайы енгізілген шама. 1 ампер - ток күшінің өлшем бірлігі Амперметр - ток күшін өлшейтін құрал Токтың жұмысы (А) - токты тудыратын электр өрісінің жұмысы Электр кернеуі - токтың атқарған жұмысын анықтайтын физикалық шама 1 вольт - кернеудің өлшем бірлігі Вольтметр - өткізгіштің ұштарындағы токты өлшеуге арналған құрал.

Сөздікпен жұмыс

Slide 14

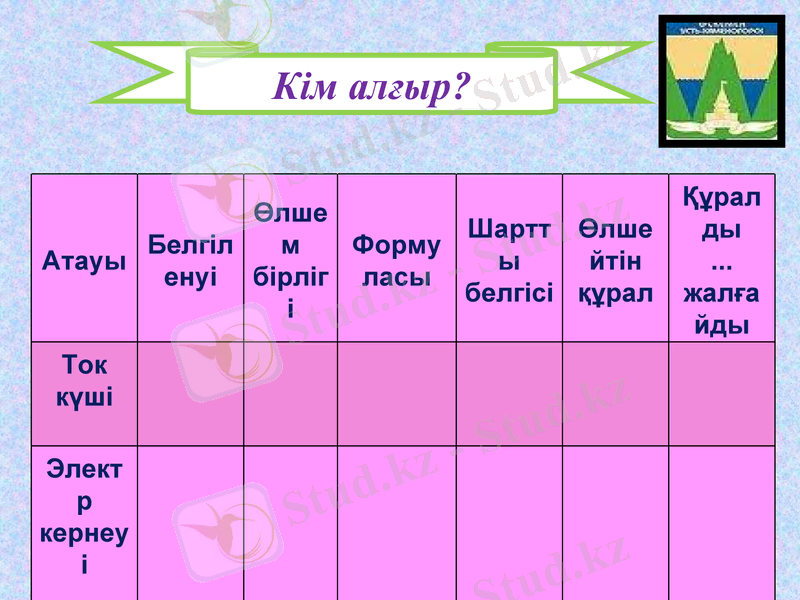

Атауы

Белгіленуі

Өлшем бірлігі

Формуласы

Шартты белгісі

Өлшейтін құрал

Құралды

. . . жалғайды

Ток күші

Электр кернеуі

Кім алғыр?

Slide 15

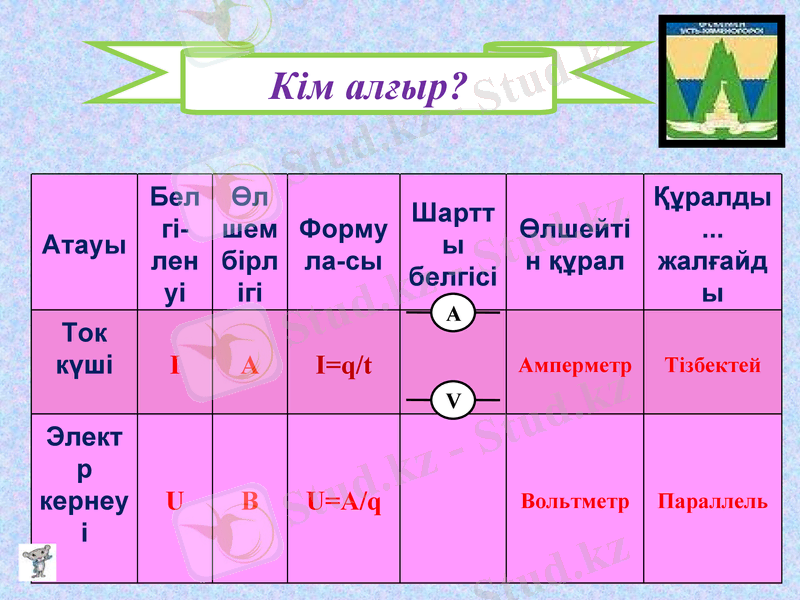

Атауы

Белгі-ленуі

Өлшем бірлігі

Формула-сы

Шартты белгісі

Өлшейтін құрал

Құралды

. . .

жалғайды

Ток күші

I

А

I=q/t

Амперметр

Тізбектей

Электр кернеуі

U

В

U=A/q

Вольтметр

Параллель

Кім алғыр?

Slide 16

А

К

К

У

М

У

Л

Я

Т

О

Р

Кім жылдам?

Slide 17

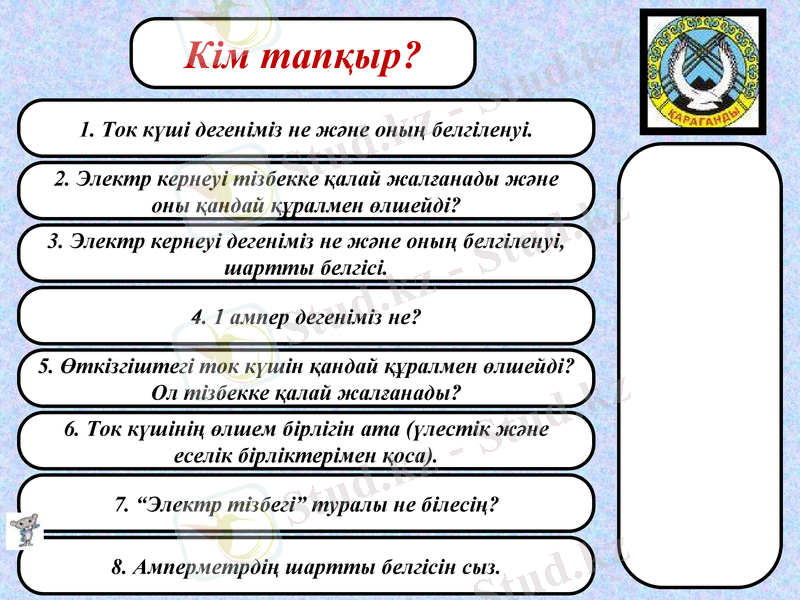

1. Ток күші дегеніміз не және оның белгіленуі.

2. Электр кернеуі тізбекке қалай жалғанады және оны қандай құралмен өлшейді?

3. Электр кернеуі дегеніміз не және оның белгіленуі, шартты белгісі.

4. 1 ампер дегеніміз не?

5. Өткізгіштегі ток күшін қандай құралмен өлшейді?

Ол тізбекке қалай жалғанады?

6. Ток күшінің өлшем бірлігін ата (үлестік және еселік бірліктерімен қоса) .

7. “Электр тізбегі” туралы не білесің?

8. Амперметрдің шартты белгісін сыз.

Кім тапқыр?

Slide 18

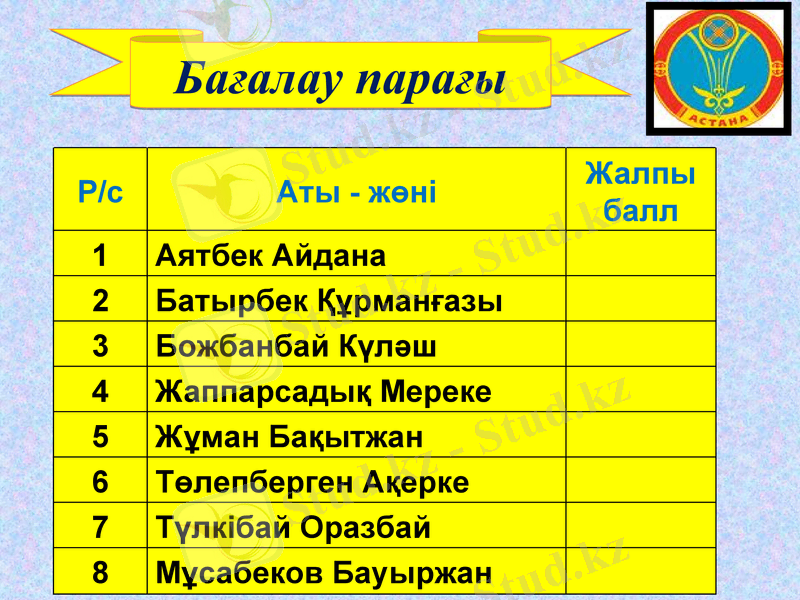

Бағалау парағы

Р/с

Аты - жөні

Жалпы балл

1

Аятбек Айдана

2

Батырбек Құрманғазы

3

Божбанбай Күләш

4

Жаппарсадық Мереке

5

Жұман Бақытжан

6

Төлепберген Ақерке

7

Түлкібай Оразбай

8

Мұсабеков Бауыржан

Slide 19

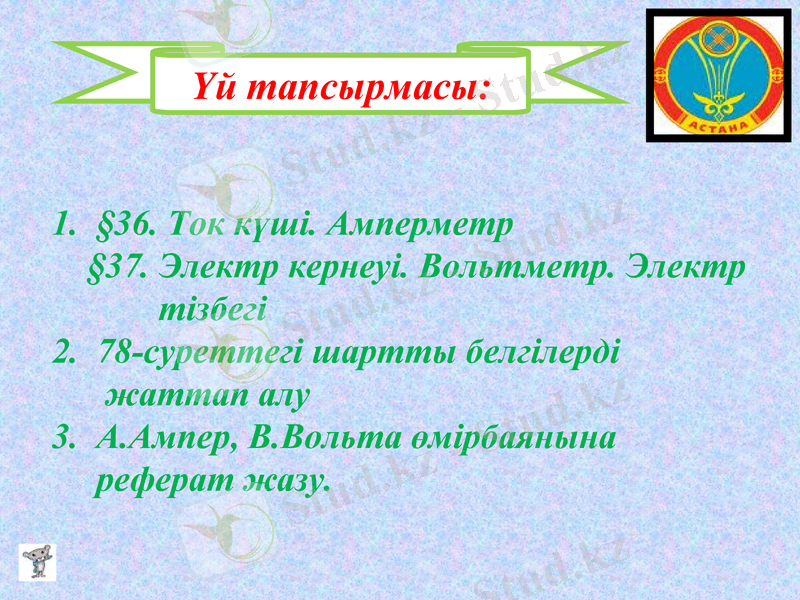

1. §36. Ток күші. Амперметр §37. Электр кернеуі. Вольтметр. Электр тізбегі 2. 78-суреттегі шартты белгілерді жаттап алу 3. А. Ампер, В. Вольта өмірбаянына реферат жазу.

Үй тапсырмасы:
