PGA (Pin Grid Array) типті корпус


Slide 1

PGA

(Pin Grid Array) типті корпус

Орындаған: Қабдығалиева Е. Е., ИС-207 тобы

Тексерген: аға оқытушы Жаксыгулова Д. Д.

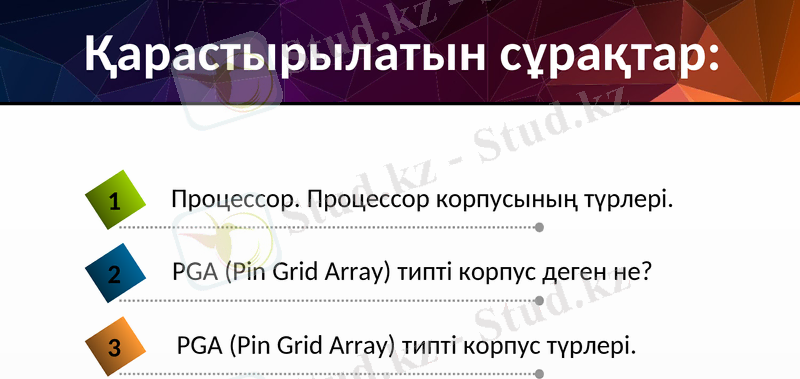

Slide 2

Қарастырылатын сұрақтар:

PGA (Pin Grid Array) типті корпус түрлері.

Процессор. Процессор корпусының түрлері.

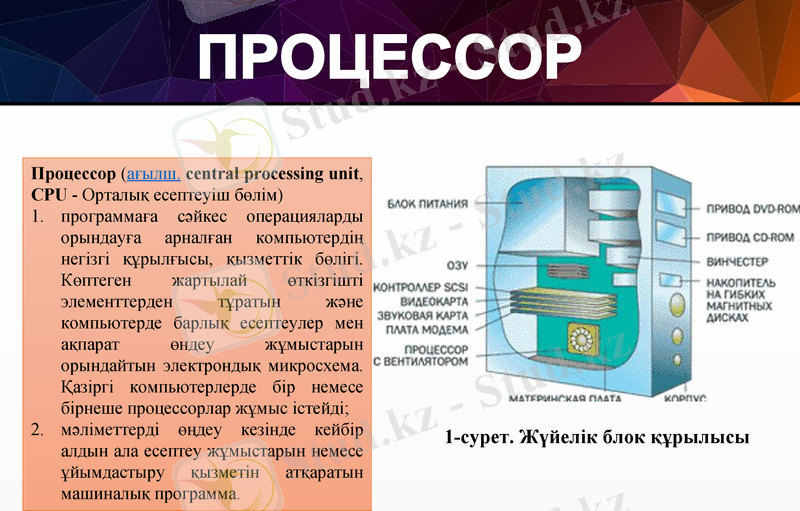

Slide 3

Процессор (ағылш. central processing unit, CPU - Орталық есептеуіш бөлім)

программаға сәйкес операцияларды орындауға арналған компьютердің негізгі құрылғысы, қызметтік бөлігі. Көптеген жартылай өткізгішті элементтерден тұратын және компьютерде барлық есептеулер мен ақпарат өндеу жұмыстарын орындайтын электрондық микросхема. Қазіргі компьютерлерде бір немесе бірнеше процессорлар жұмыс істейді;

мәліметтерді өңдеу кезінде кейбір алдын ала есептеу жұмыстарын немесе ұйымдастыру қызметін атқаратын машиналық программа.

ПРОЦЕССОР

1-сурет. Жүйелік блок құрылысы

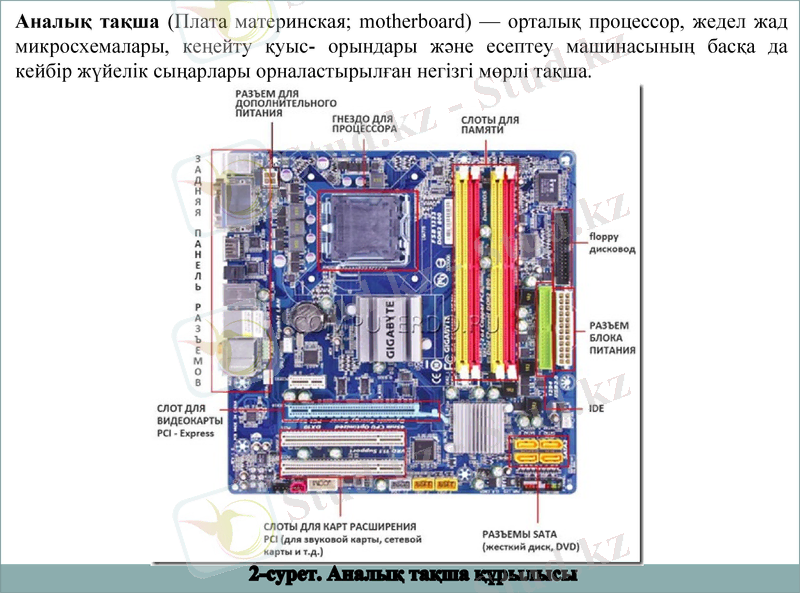

Slide 4

2-сурет. Аналық тақша құрылысы

Аналық тақша (Плата материнская; motherboard) - орталық процессор, жедел жад микросхемалары, кеңейту қуыс- орындары және есептеу машинасының басқа да кейбір жүйелік сыңарлары орналастырылған негізгі мөрлі тақша.

Slide 5

ядро

Кэш-код

Болжау филиалы (предсказатель ветвлений)

регистрлер

Орындау құралы

32-биттік шина

Арифметика-логикалық құрылғы

Құбылмалы нүкте блогы

Мәліметтер кэші

Негізгі кэш

Шина интерфейсі

64-биттік шина

Жедел жад

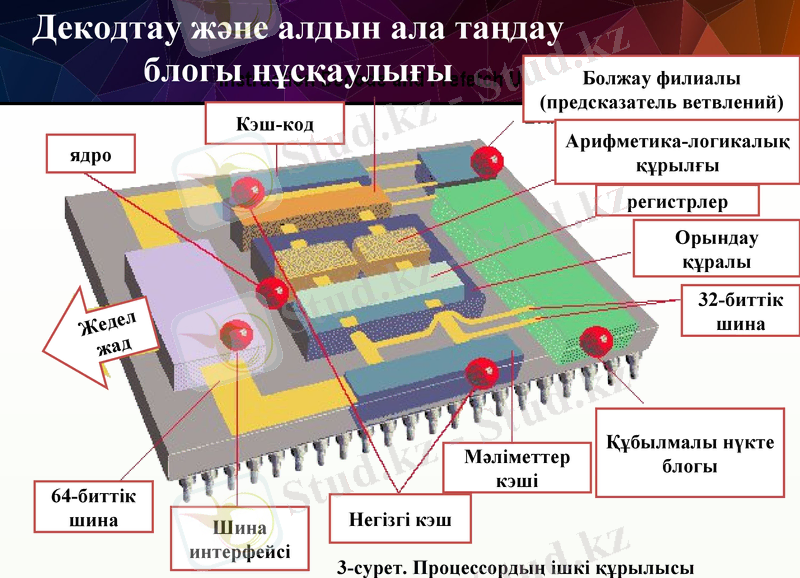

3-сурет. Процессордың ішкі құрылысы

Декодтау және алдын ала таңдау блогы нұсқаулығы

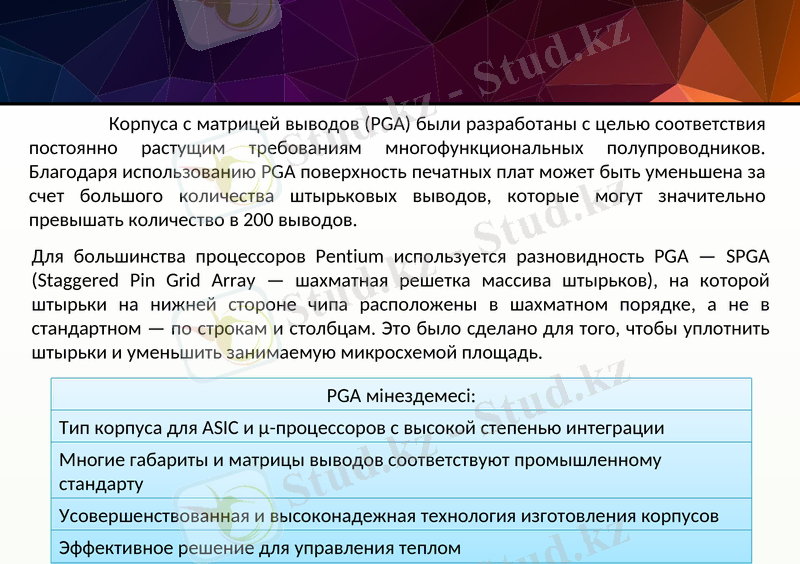

Slide 6

Корпуса с матрицей выводов (PGA) были разработаны с целью соответствия постоянно растущим требованиям многофункциональных полупроводников. Благодаря использованию PGA поверхность печатных плат может быть уменьшена за счет большого количества штырьковых выводов, которые могут значительно превышать количество в 200 выводов.

PGA мінездемесі:

Тип корпуса для ASIC и µ-процессоров с высокой степенью интеграции

Многие габариты и матрицы выводов соответствуют промышленному стандарту

Усовершенствованная и высоконадежная технология изготовления корпусов

Эффективное решение для управления теплом

Для большинства процессоров Pentium используется разновидность PGA - SPGA (Staggered Pin Grid Array - шахматная решетка массива штырьков), на которой штырьки на нижней стороне чипа расположены в шахматном порядке, а не в стандартном - по строкам и столбцам. Это было сделано для того, чтобы уплотнить штырьки и уменьшить занимаемую микросхемой площадь.

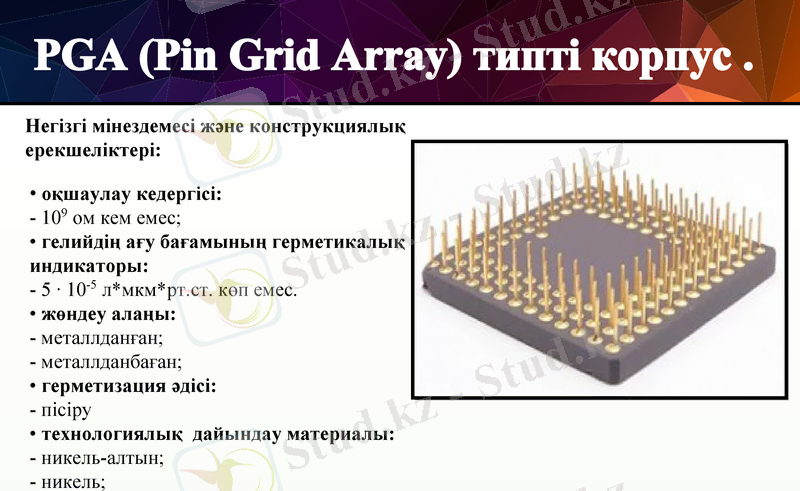

Slide 7

PGA (Pin Grid Array) типті корпус .

Негізгі мінездемесі және конструкциялық ерекшеліктері:

оқшаулау кедергісі: - 109 ом кем емес; • гелийдің ағу бағамының герметикалық индикаторы: - 5 ∙ 10-5 л*мкм*рт. ст. көп емес. • жөндеу алаңы: - металлданған; - металлданбаған; • герметизация әдісі: - пісіру • технологиялық дайындау материалы: - никель-алтын; - никель;

Slide 8

PGA типті корпус

Slide 9 Slide 10 Slide 11

Назарларыңызға

рахмет!!!
