Даналық бұйымдары бар машиналардың автоматты қоректендіргіштер Қоректенгіштердің құрылымы, жіктелуі және негізгі типтері
![](/assets/img/loading.gif)
![](/assets/img/loading.gif)
Презентация қосу
Қазақстан Республикасының Білім және ғылым Министрлігі
Семей қаласының Шәкәрім атындағы Мемлекеттік университеті
СРО
Тақырыбы: Даналық бұйымдары бар машиналардың автоматты қоректендіргіштер
Қоректенгіштердің құрылымы, жіктелуі және негізгі типтері
Орындағандар: ТО – 207 тобы
Рахова Е.
Тоқаева Н.
Ықласов Д.
Тексерген: Ғ.Б.Абдилова
Семей қ.

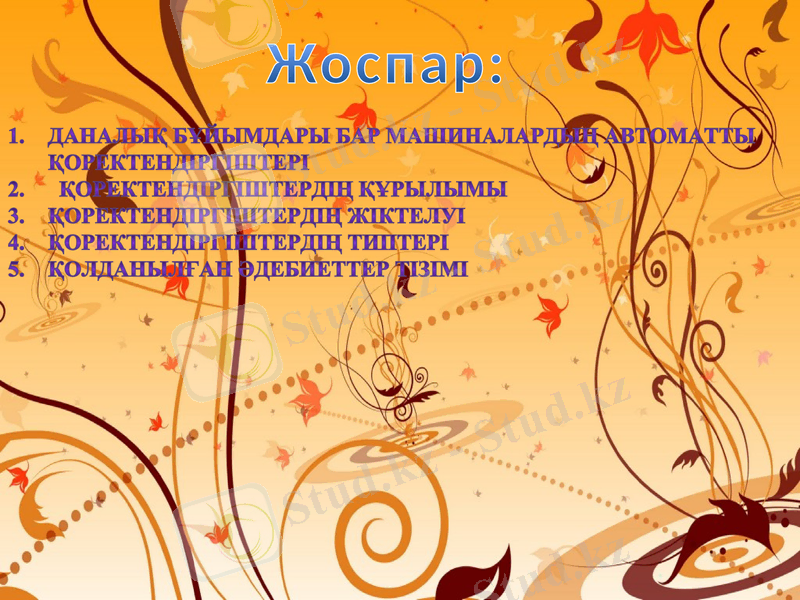

Жоспар:
1. ДАНАЛЫҚ БҰЙЫМДАРЫ БАР МАШИНАЛАРДЫҢ АВТОМАТТЫ
ҚОРЕКТЕНДІРГІШТЕРІ
2. ҚОРЕКТЕНДІРГІШТЕРДІҢ ҚҰРЫЛЫМЫ
3. ҚОРЕКТЕНДІРГІШТЕРДІҢ ЖІКТЕЛУІ
4. ҚОРЕКТЕНДІРГІШТЕРДІҢ ТИПТЕРІ
5. ҚОЛДАНЫЛҒАН ӘДЕБИЕТТЕР ТІЗІМІ

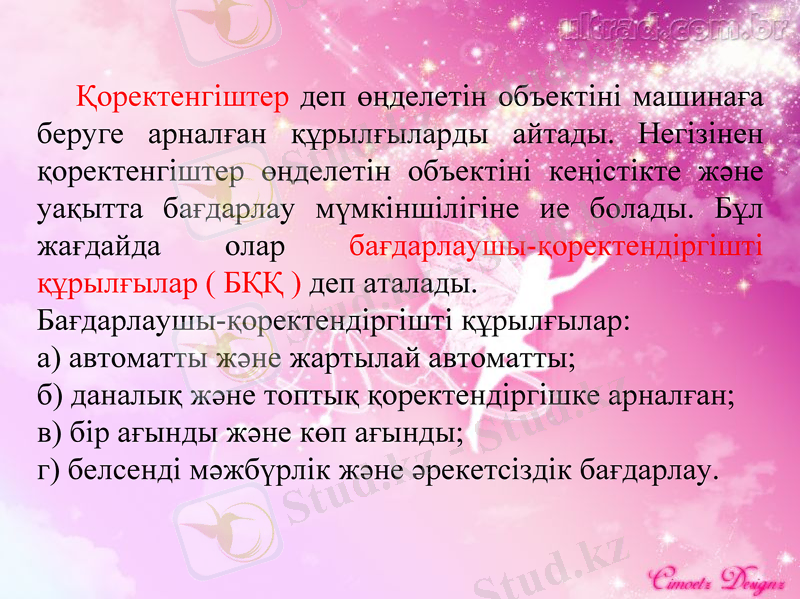

Қоректенгіштер деп өңделетін объектіні машинаға
беруге арналған құрылғыларды айтады. Негізінен
қоректенгіштер өңделетін объектіні кеңістікте және
уақытта бағдарлау мүмкіншілігіне ие болады. Бұл
жағдайда олар бағдарлаушы-қоректендіргішті
құрылғылар ( БҚҚ ) деп аталады.
Бағдарлаушы-қоректендіргішті құрылғылар:
а) автоматты және жартылай автоматты;
б) даналық және топтық қоректендіргішке
арналған;
в) бір ағынды және көп ағынды;
г) белсенді мәжбүрлік және әрекетсіздік
бағдарлау.

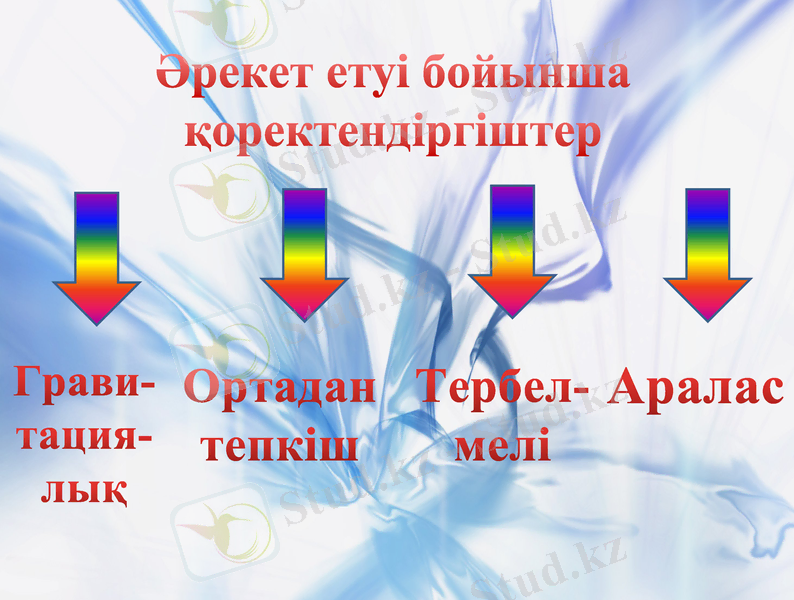

Әрекет етуі бойынша
қоректендіргіштер
Грави- Ортадан Тербел- Аралас
тация- тепкіш мелі
лық

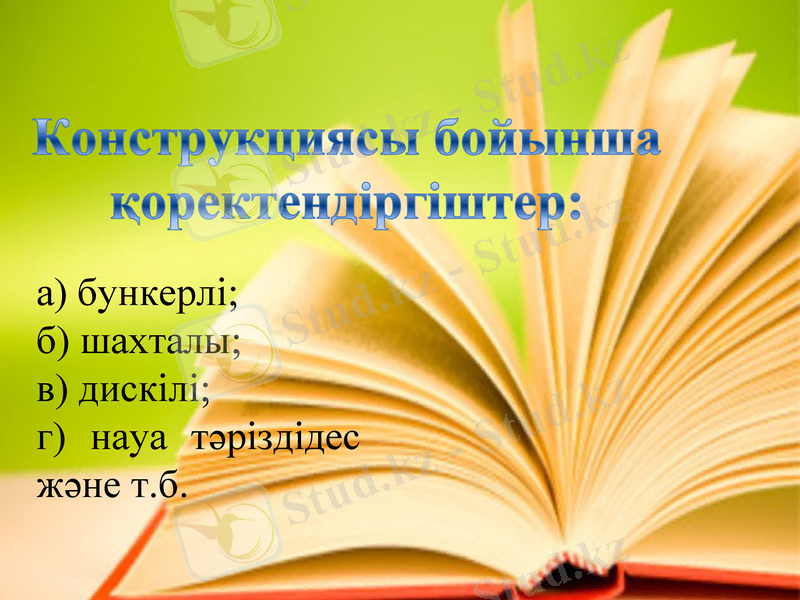

Конструкциясы бойынша
қоректендіргіштер:
а) бункерлі;
б) шахталы;
в) дискілі;
г) науа тәріздідес
және т.б.

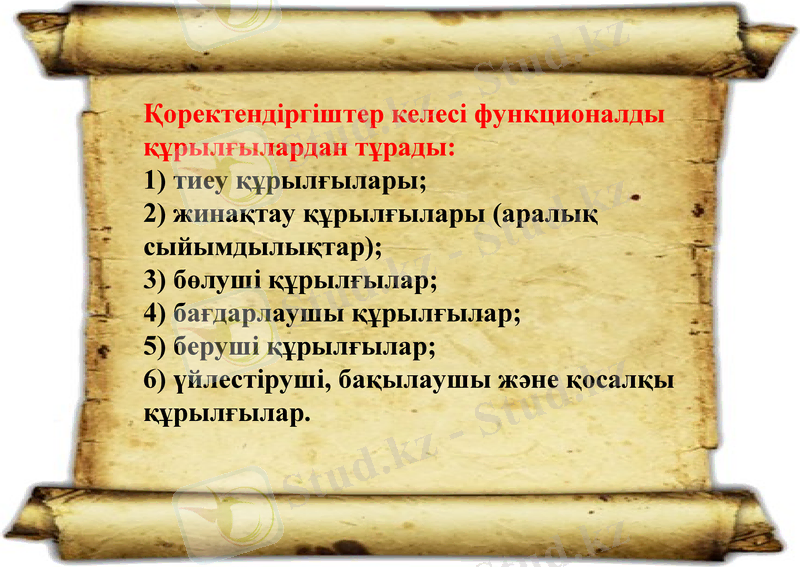

Қоректендіргіштер келесі функционалды
құрылғылардан тұрады:
1) тиеу құрылғылары;
2) жинақтау құрылғылары (аралық
сыйымдылықтар);
3) бөлуші құрылғылар;
4) бағдарлаушы құрылғылар;
5) беруші құрылғылар;
6) үйлестіруші, бақылаушы және
қосалқы құрылғылар.

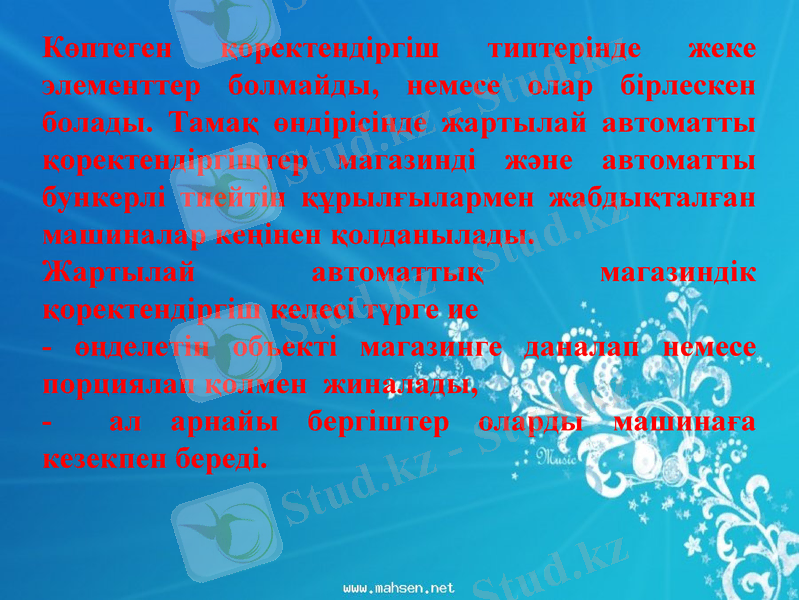

Көптеген қоректендіргіш типтерінде жеке
элементтер болмайды, немесе олар бірлескен
болады. Тамақ өндірісінде жартылай автоматты
қоректендіргіштер магазинді және автоматты
бункерлі тиейтін құрылғылармен жабдықталған
машиналар кеңінен қолданылады.
Жартылай автоматтық магазиндік
қоректендіргіш келесі түрге ие
- өңделетін объекті магазинге даналап немесе
порциялап қолмен жиналады,
- ал арнайы бергіштер оларды машинаға
кезекпен береді.

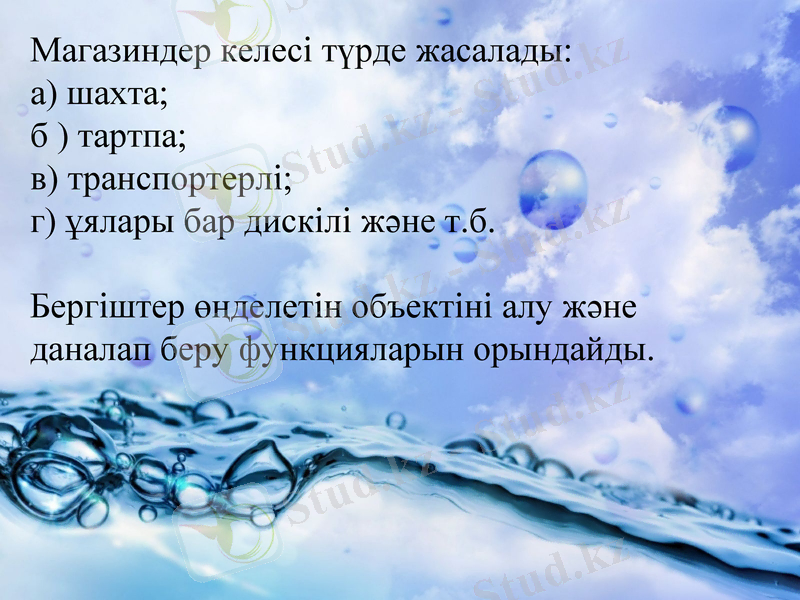

Магазиндер келесі түрде жасалады:
а) шахта;
б ) тартпа;
в) транспортерлі;
г) ұялары бар дискілі және т.б.
Бергіштер өңделетін объектіні алу және
даналап беру функцияларын орындайды.

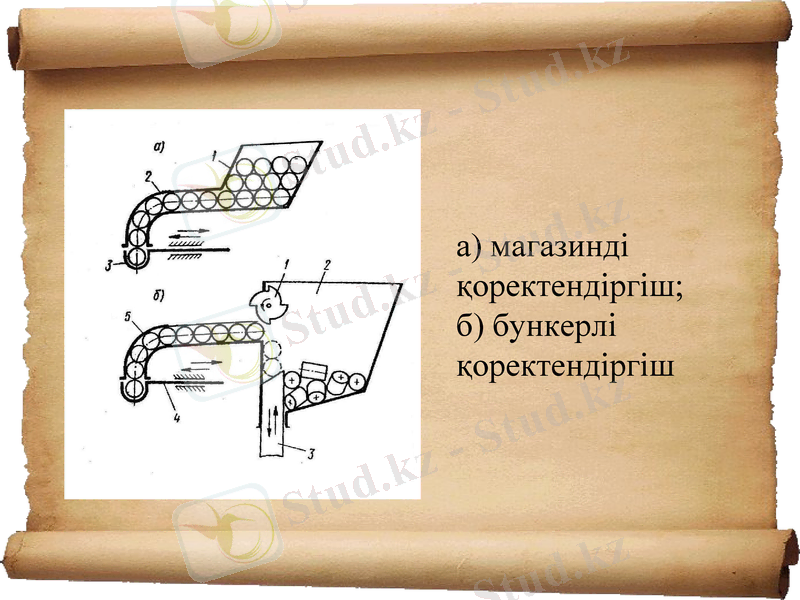

а) магазинді
қоректендіргіш;
б) бункерлі
қоректендіргіш

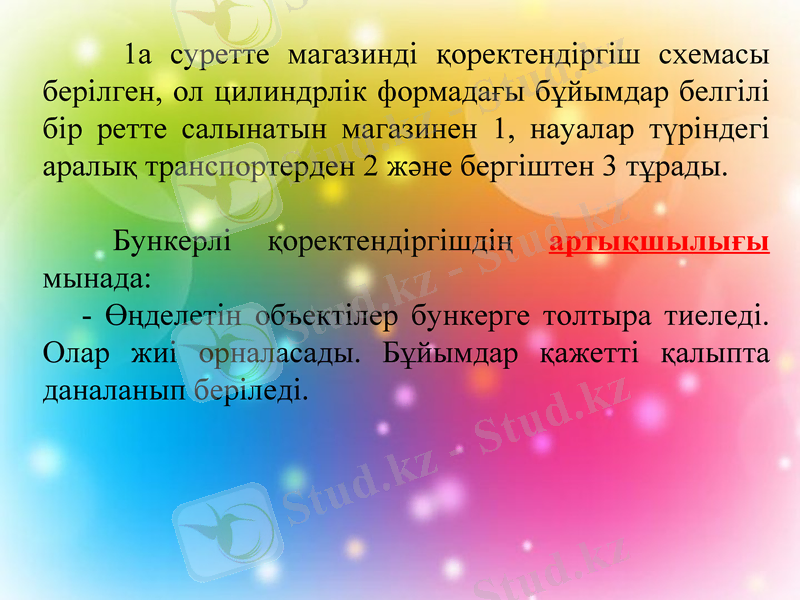

1а суретте магазинді қоректендіргіш схемасы
берілген, ол цилиндрлік формадағы бұйымдар белгілі
бір ретте салынатын магазинен 1, науалар түріндегі
аралық транспортерден 2 және бергіштен 3 тұрады.
Бункерлі қоректендіргішдің артықшылығы
мынада:
- Өңделетін объектілер бункерге толтыра тиеледі.
Олар жиі орналасады. Бұйымдар қажетті қалыпта
даналанып беріледі.

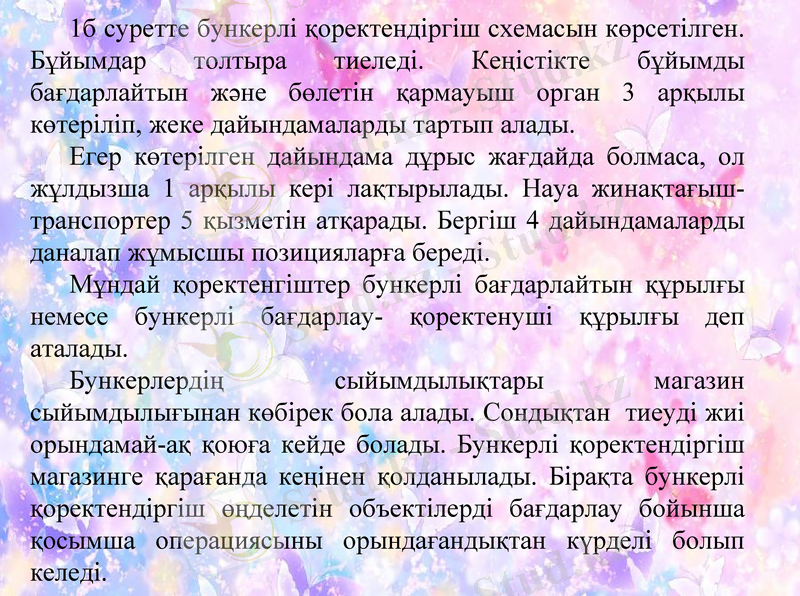

1б суретте бункерлі қоректендіргіш схемасын көрсетілген.
Бұйымдар толтыра тиеледі. Кеңістікте бұйымды
бағдарлайтын және бөлетін қармауыш орган 3 арқылы
көтеріліп, жеке дайындамаларды тартып алады.
Егер көтерілген дайындама дұрыс жағдайда болмаса, ол
жұлдызша 1 арқылы кері лақтырылады. Науа жинақтағыш-
транспортер 5 қызметін атқарады. Бергіш 4 дайындамаларды
даналап жұмысшы позицияларға береді.
Мұндай қоректенгіштер бункерлі бағдарлайтын құрылғы
немесе бункерлі бағдарлау- қоректенуші құрылғы деп
аталады.
Бункерлердің сыйымдылықтары магазин
сыйымдылығынан көбірек бола алады. Сондықтан тиеуді
жиі орындамай-ақ қоюға кейде болады. Бункерлі
қоректендіргіш магазинге қарағанда кеңінен қолданылады.
Бірақта бункерлі қоректендіргіш өңделетін объектілерді
бағдарлау бойынша қосымша операциясыны
орындағандықтан күрделі болып келеді.

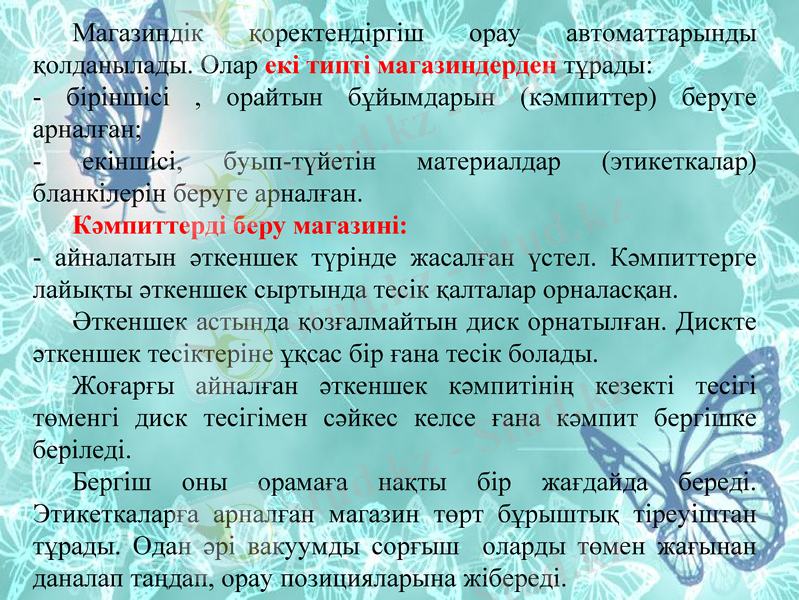

Магазиндік қоректендіргіш орау автоматтарынды
қолданылады. Олар екі типті магазиндерден тұрады:
- біріншісі , орайтын бұйымдарын (кәмпиттер) беруге
арналған;
- екіншісі, буып-түйетін материалдар (этикеткалар)
бланкілерін беруге арналған.
Кәмпиттерді беру магазині:
- айналатын әткеншек түрінде жасалған үстел.
Кәмпиттерге лайықты әткеншек сыртында тесік қалталар
орналасқан.
Әткеншек астында қозғалмайтын диск орнатылған.
Дискте әткеншек тесіктеріне ұқсас бір ғана тесік болады.
Жоғарғы айналған әткеншек кәмпитінің кезекті тесігі
төменгі диск тесігімен сәйкес келсе ғана кәмпит бергішке
беріледі.
Бергіш оны орамаға нақты бір жағдайда береді.
Этикеткаларға арналған магазин төрт бұрыштық тіреуіштан
тұрады. Одан әрі вакуумды сорғыш оларды төмен жағынан

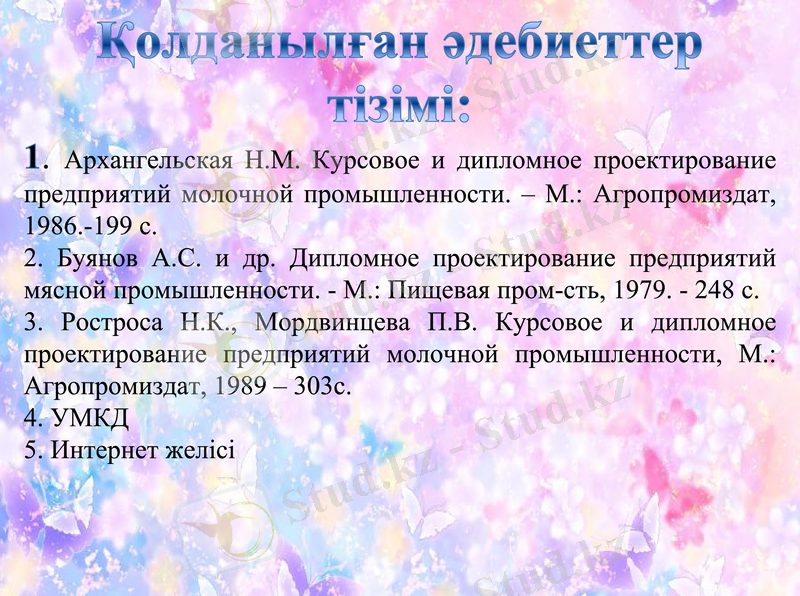

Қолданылған әдебиеттер
тізімі:
1. Архангельская Н.М. Курсовое и дипломное проектирование
предприятий молочной промышленности. – М.: Агропромиздат,
1986.-199 с.
2. Буянов А.С. и др. Дипломное проектирование предприятий
мясной промышленности. - М.: Пищевая пром-сть, 1979. - 248 с.
3. Ростроса Н.К., Мордвинцева П.В. Курсовое и дипломное
проектирование предприятий молочной промышленности, М.:
Агропромиздат, 1989 – 303с.
4. УМКД
5. Интернет желісі
НАЗАРЛАРЫҢЫЗҒА
РАХМЕТ!
