Картографиялық бейнелердің тәсілдері

Картографиялық бейнелердің тәсілдері.
Орындаған:Тұрғазы Жәнібек. Топ:ГК-407. Тексерген:Чигаева Жанар Ериковна.

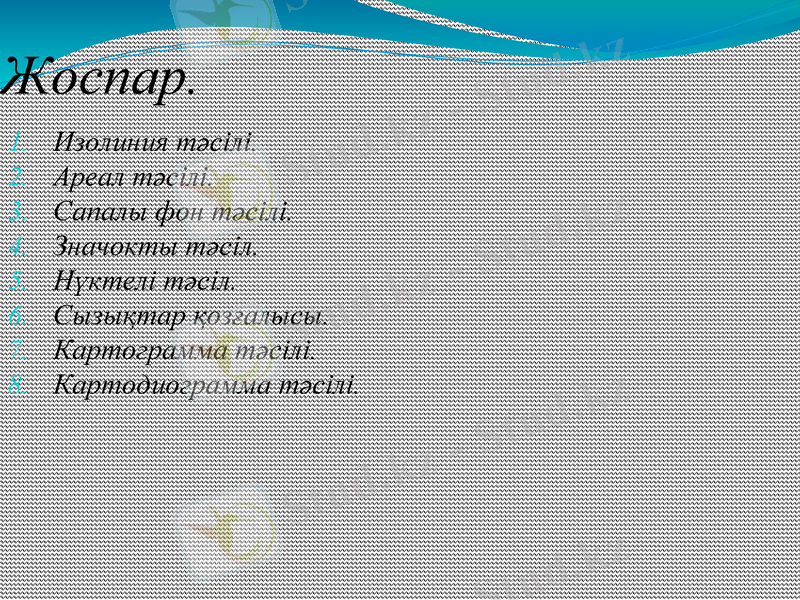

Жоспар.
1. 2. 3. 4. 5. 6. 7. 8.

Изолиния тəсілі. Ареал тəсілі. Сапалы фон тəсілі. Значокты тəсіл. Нүктелі тəсіл. Сызықтар қозғалысы. Картограмма тəсілі. Картодиограмма тəсілі.

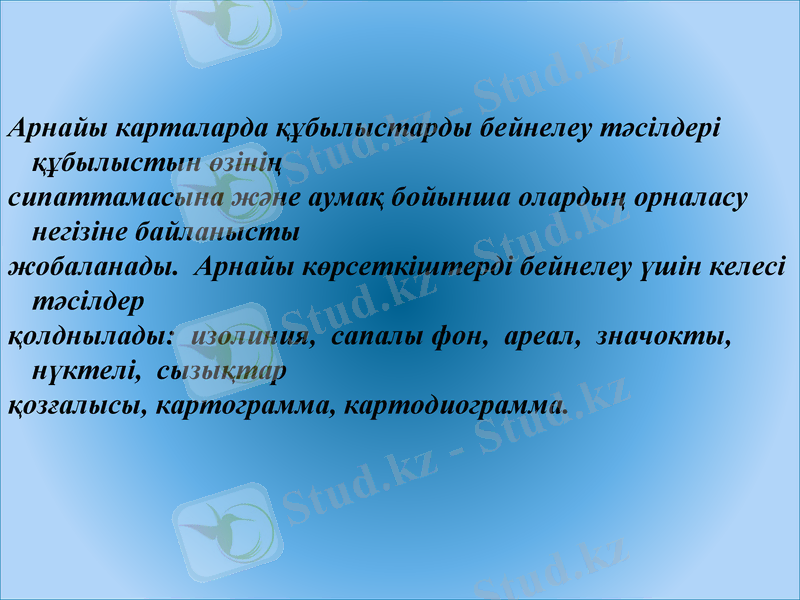

Арнайы карталарда құбылыстарды бейнелеу тәсілдері құбылыстын өзінің сипаттамасына және аумақ бойынша олардың орналасу негізіне байланысты жобаланады. Арнайы көрсеткіштерді бейнелеу үшін келесі тәсілдер қолднылады: изолиния, сапалы фон, ареал, значокты, нүктелі, сызықтар қозғалысы, картограмма, картодиограмма.

Образец текста Второй уровень


Третий уровень  Четвертый уровень  Пятый уровень

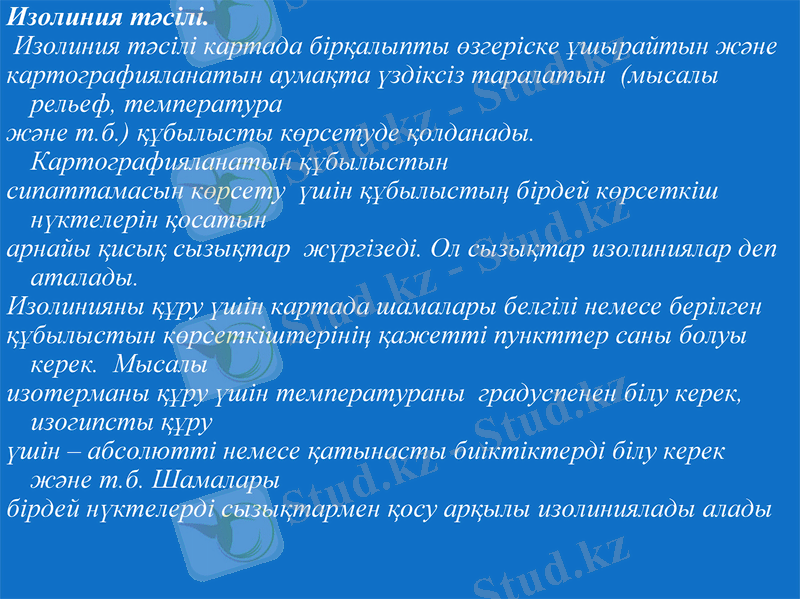

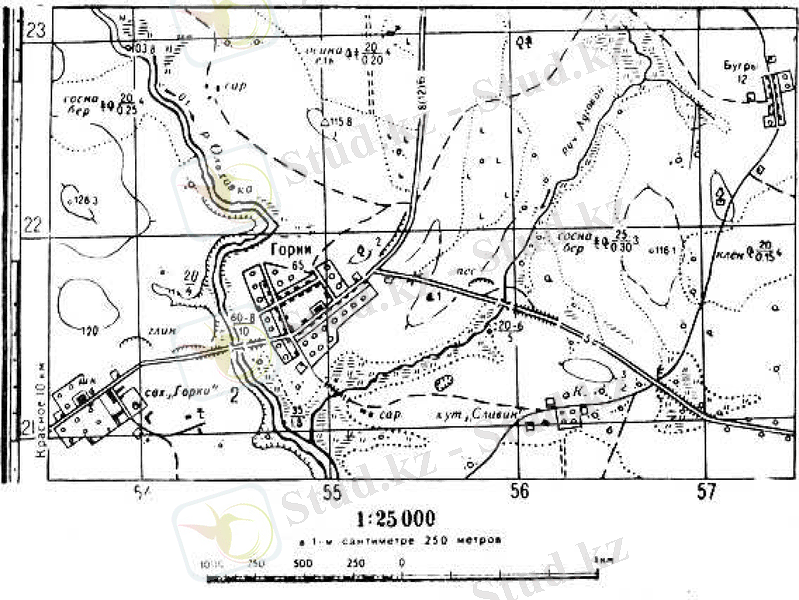

Изолиния тәсілі. Изолиния тəсілі картада бірқалыпты өзгеріске ұшырайтын жəне картографияланатын аумақта үздіксіз таралатын (мысалы рельеф, температура жəне т.б.) құбылысты көрсетуде қолданады. Картографияланатын құбылыстын сипаттамасын көрсету үшін құбылыстың бірдей көрсеткіш нүктелерін қосатын арнайы қисық сызықтар жүргізеді. Ол сызықтар изолиниялар деп аталады. Изолинияны құру үшін картада шамалары белгілі немесе берілген құбылыстын көрсеткіштерінің қажетті пункттер саны болуы керек. Мысалы изотерманы құру үшін температураны градуспенен білу керек, изогипсты құру үшін – абсолютті немесе қатынасты биіктіктерді білу керек жəне т.б. Шамалары бірдей нүктелерді сызықтармен қосу арқылы изолиниялады алады

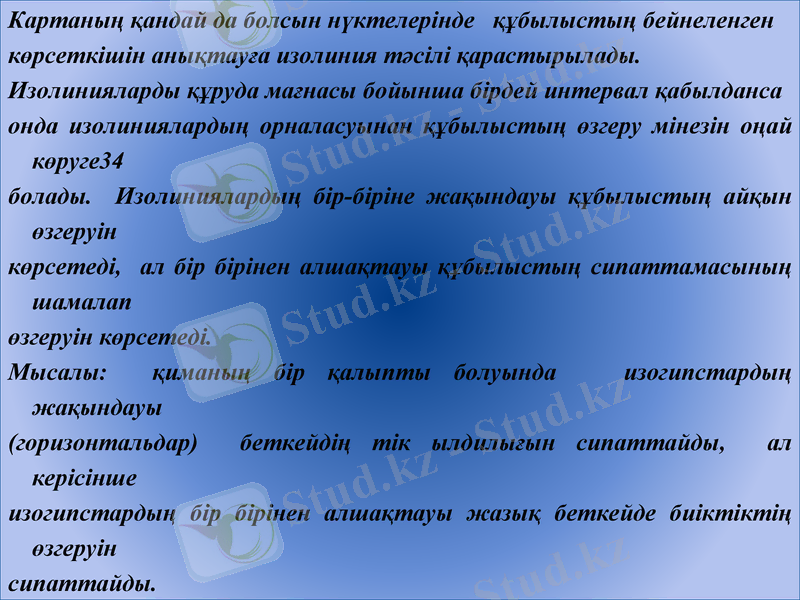

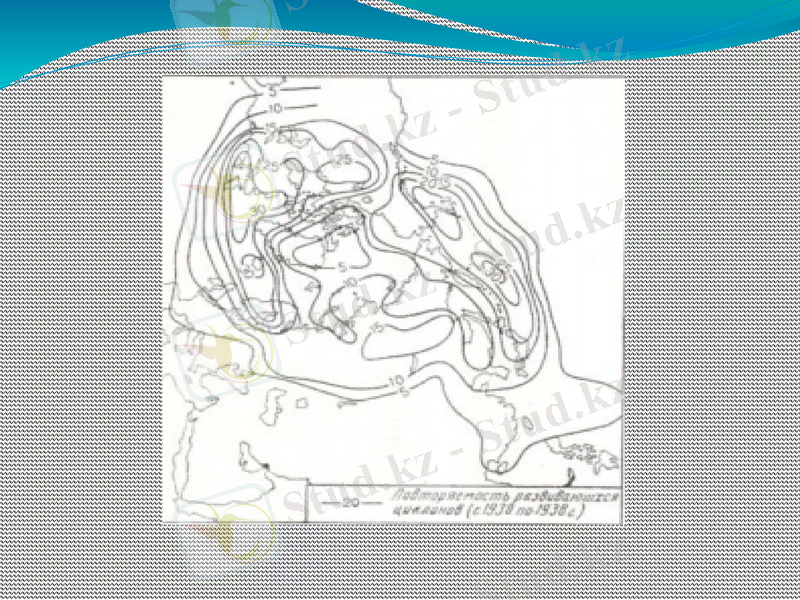

Картаның қандай да болсын нүктелерінде құбылыстың бейнеленген көрсеткішін анықтауға изолиния тәсілі қарастырылады. Изолинияларды құруда мағнасы бойынша бірдей интервал қабылданса онда изолиниялардың орналасуынан құбылыстың өзгеру мінезін оңай көруге34 болады. Изолиниялардың бір-біріне жақындауы құбылыстың айқын өзгеруін көрсетеді, ал бір бірінен алшақтауы құбылыстың сипаттамасының шамалап өзгеруін көрсетеді. Мысалы: қиманың бір қалыпты болуында изогипстардың жақындауы (горизонтальдар) беткейдің тік ылдилығын сипаттайды, ал керісінше изогипстардың бір бірінен алшақтауы жазық беткейде биіктіктің өзгеруін сипаттайды.

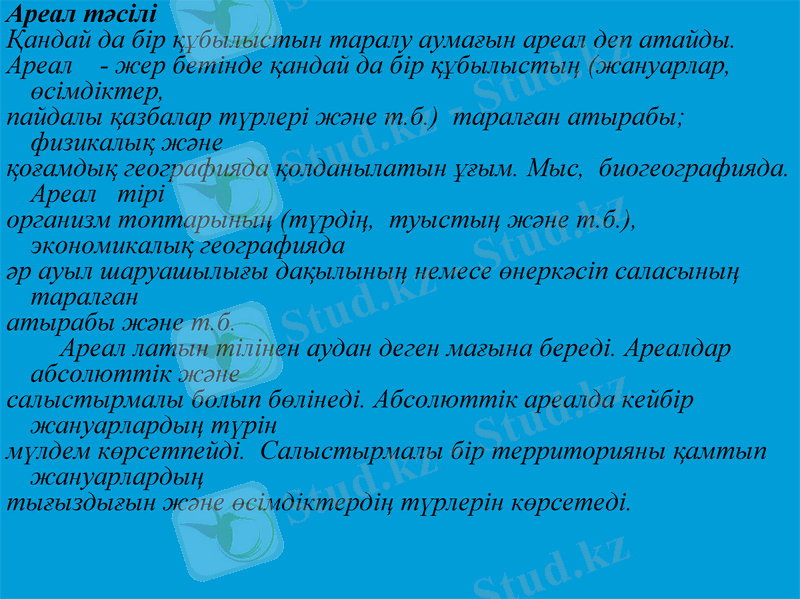

Ареал тәсілі Қандай да бір құбылыстын таралу аумағын ареал деп атайды. Ареал - жер бетінде қандай да бір құбылыстың (жануарлар, өсімдіктер, пайдалы қазбалар түрлері жəне т.б.) таралған атырабы; физикалық жəне қоғамдық географияда қолданылатын ұғым. Мыс, биогеографияда. Ареал тірі организм топтарының (түрдің, туыстың жəне т.б.), экономикалық географияда əр ауыл шаруашылығы дақылының немесе өнеркəсіп саласының таралған атырабы жəне т.б. Ареал латын тілінен аудан деген мағына береді. Ареалдар абсолюттік жəне салыстырмалы болып бөлінеді. Абсолюттік ареалда кейбір жануарлардың түрін мүлдем көрсетпейді. Салыстырмалы бір территорияны қамтып жануарлардың тығыздығын жəне өсімдіктердің түрлерін көрсетеді.

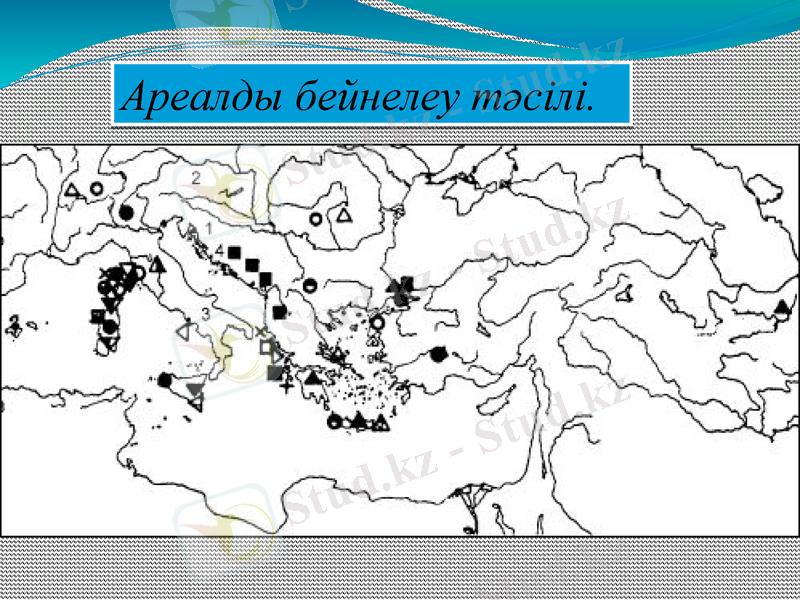

Ареалды бейнелеу тəсілі.
Образец текста Второй уровень


Третий уровень  Четвертый уровень  Пятый уровень

Образец текста Второй уровень


Третий уровень  Четвертый уровень  Пятый уровень

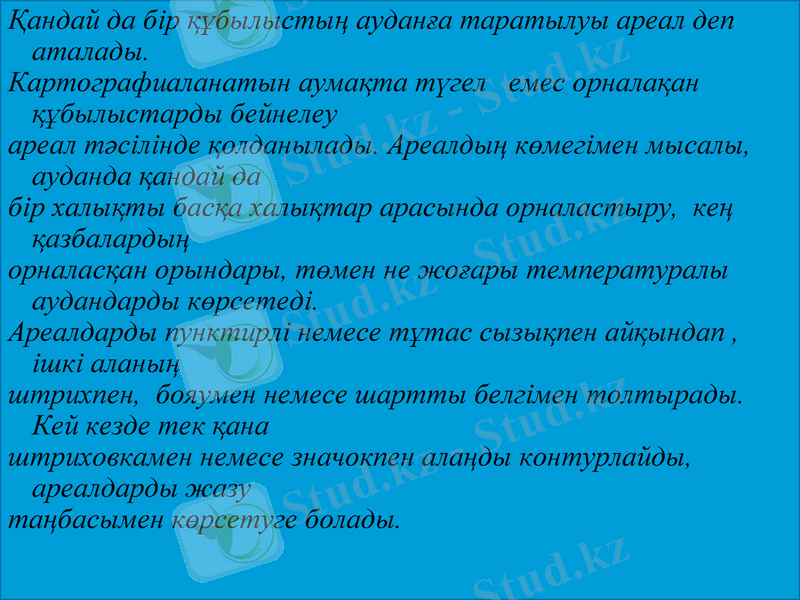

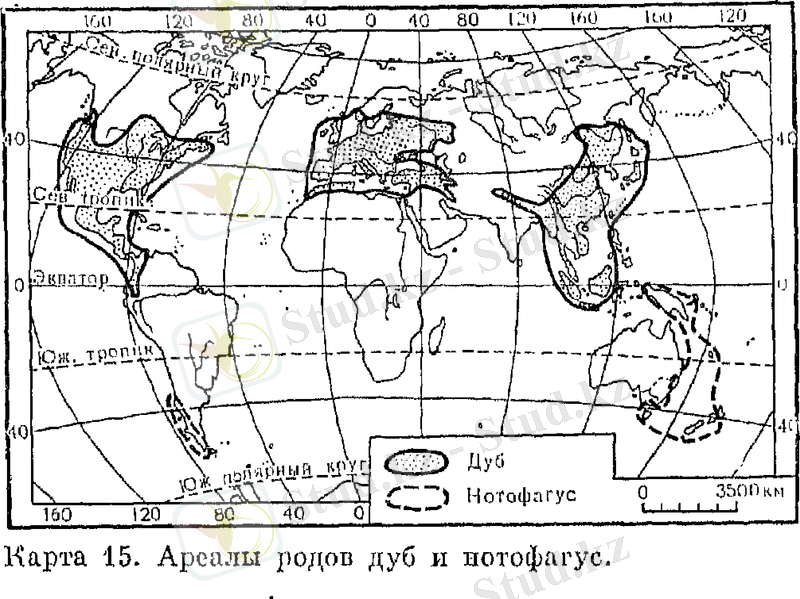

Қандай да бір құбылыстың ауданға таратылуы ареал деп аталады. Картографиаланатын аумақта түгел емес орналақан құбылыстарды бейнелеу ареал тəсілінде қолданылады. Ареалдың көмегімен мысалы, ауданда қандай да бір халықты басқа халықтар арасында орналастыру, кең қазбалардың орналасқан орындары, төмен не жоғары температуралы аудандарды көрсетеді. Ареалдарды пунктирлі немесе тұтас сызықпен айқындап , ішкі аланың штрихпен, бояумен немесе шартты белгімен толтырады. Кей кезде тек қана штриховкамен немесе значокпен алаңды контурлайды, ареалдарды жазу таңбасымен көрсетуге болады.

Образец текста Второй уровень


Третий уровень  Четвертый уровень  Пятый уровень

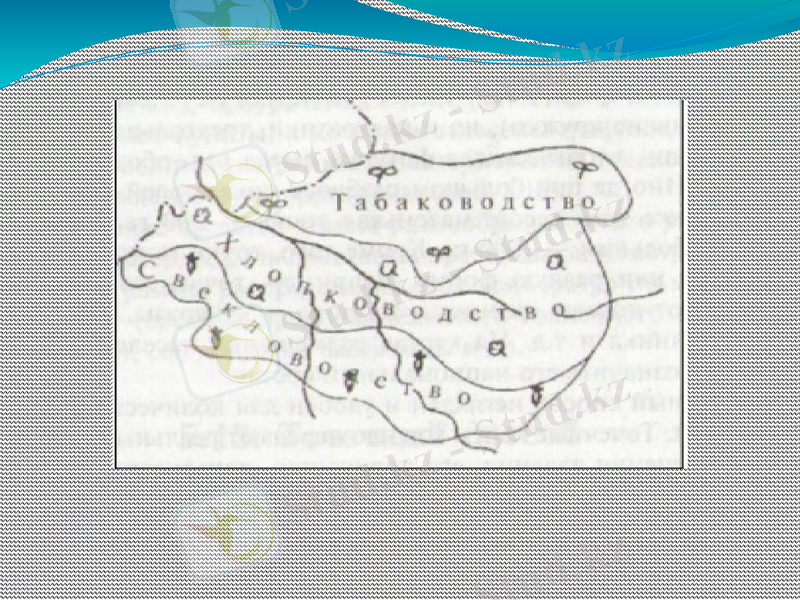

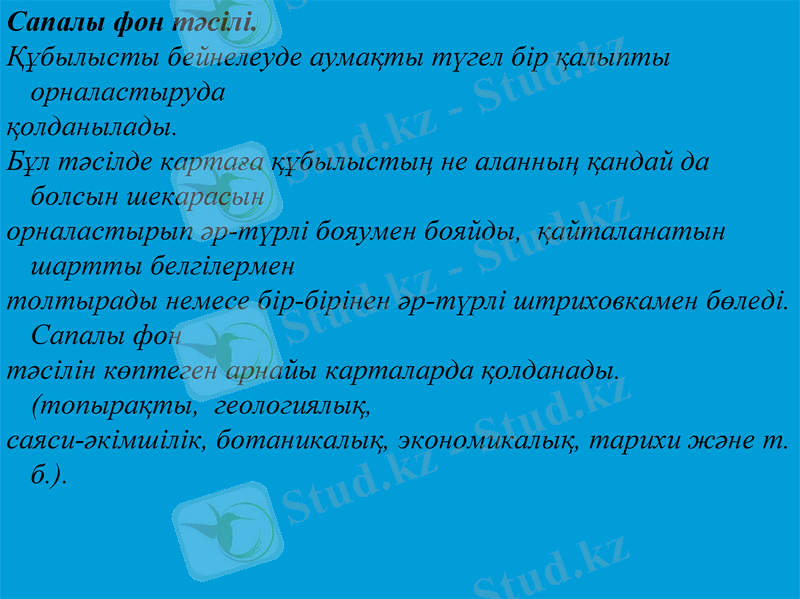

Сапалы фон тәсілі. Құбылысты бейнелеуде аумақты түгел бір қалыпты орналастыруда қолданылады. Бұл тəсілде картаға құбылыстың не аланның қандай да болсын шекарасын орналастырып əр-түрлі бояумен бояйды, қайталанатын шартты белгілермен толтырады немесе бір-бірінен əр-түрлі штриховкамен бөледі. Сапалы фон тəсілін көптеген арнайы карталарда қолданады. (топырақты, геологиялық, саяси-əкімшілік, ботаникалық, экономикалық, тарихи жəне т. б.).

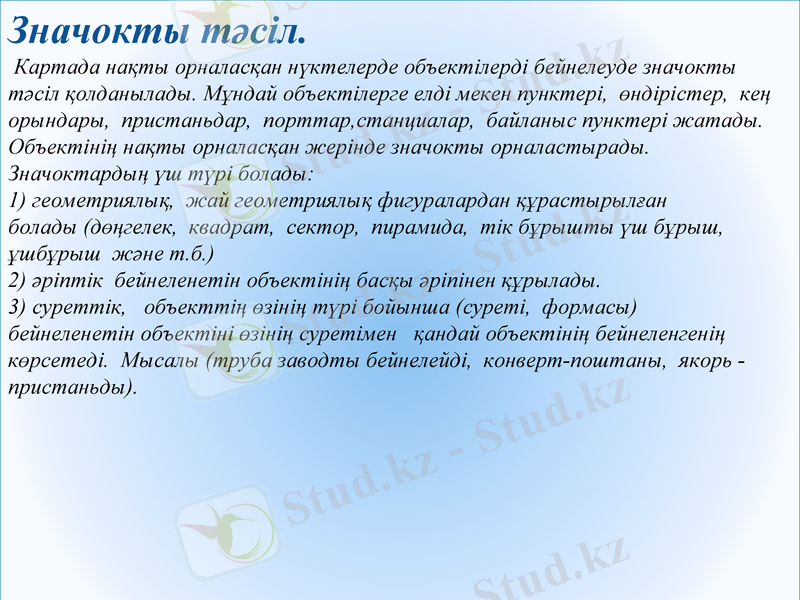

Значокты тәсіл.

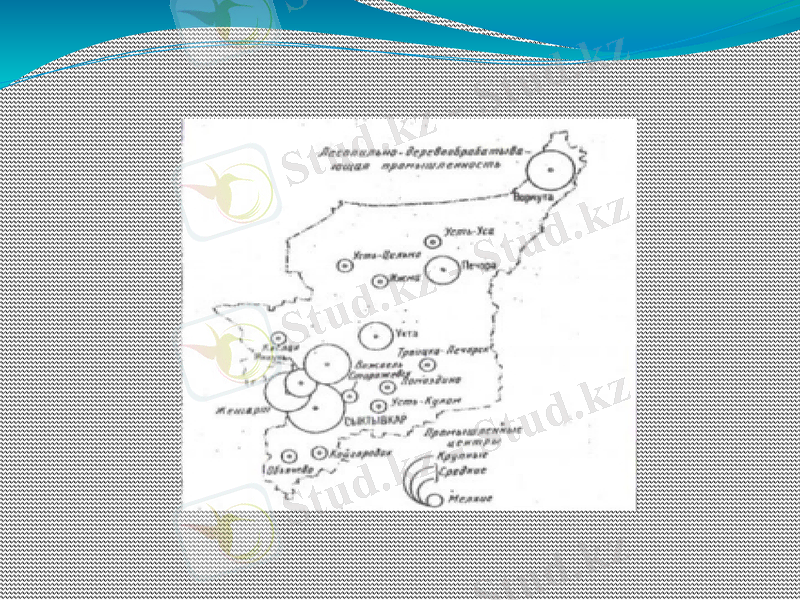

Картада нақты орналасқан нүктелерде объектілерді бейнелеуде значокты тəсіл қолданылады. Мұндай объектілерге елді мекен пунктері, өндірістер, кең орындары, пристаньдар, порттар,станциалар, байланыс пунктері жатады. Объектінің нақты орналасқан жерінде значокты орналастырады. Значоктардың үш түрі болады: 1) геометриялық, жай геометриялық фигуралардан құрастырылған болады (дөңгелек, квадрат, сектор, пирамида, тік бұрышты үш бұрыш, ұшбұрыш жəне т.б.) 2) əріптік бейнеленетін объектінің басқы əріпінен құрылады. 3) суреттік, объекттің өзінің түрі бойынша (суреті, формасы) бейнеленетін объектіні өзінің суретімен қандай объектінің бейнеленгенің көрсетеді. Мысалы (труба заводты бейнелейді, конверт-поштаны, якорь пристаньды).

Образец текста Второй уровень


Третий уровень  Четвертый уровень  Пятый уровень

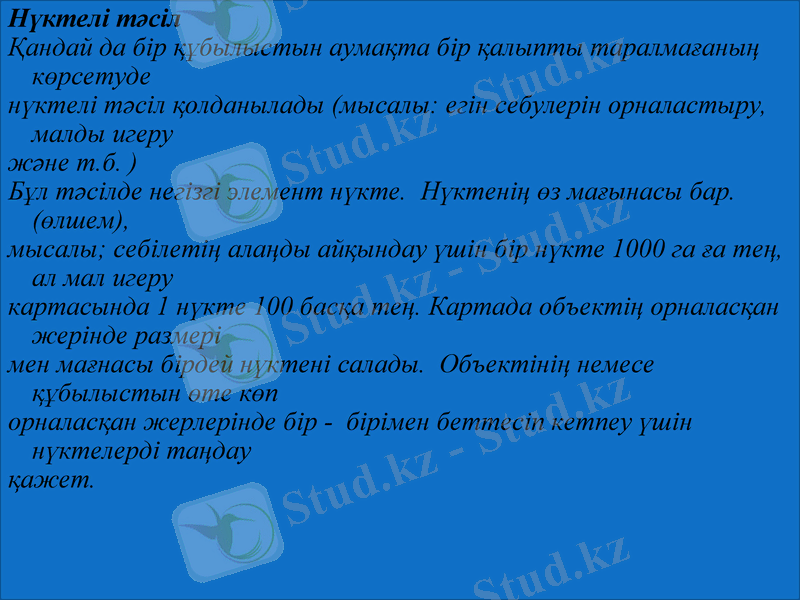

Нүктелі тәсіл Қандай да бір құбылыстын аумақта бір қалыпты таралмағаның көрсетуде нүктелі тəсіл қолданылады (мысалы: егін себулерін орналастыру, малды игеру жəне т.б. ) Бұл тəсілде негізгі элемент нүкте. Нүктенің өз мағынасы бар. (өлшем), мысалы; себілетің алаңды айқындау үшін бір нүкте 1000 га ға тең, ал мал игеру картасында 1 нүкте 100 басқа тең. Картада объектің орналасқан жерінде размері мен мағнасы бірдей нүктені салады. Объектінің немесе құбылыстын өте көп орналасқан жерлерінде бір - бірімен беттесіп кетпеу үшін нүктелерді таңдау қажет.

Образец текста Второй уровень


Третий уровень  Четвертый уровень  Пятый уровень

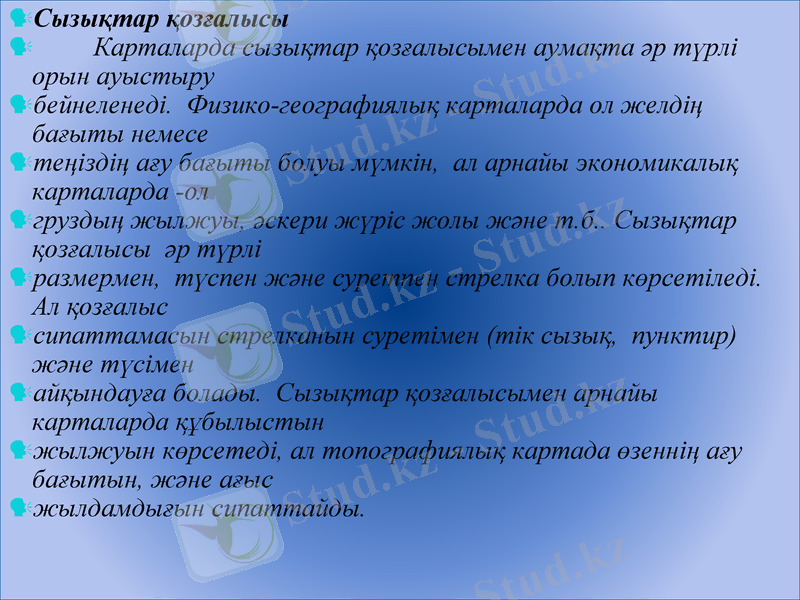

Сызықтар қозғалысы  Карталарда сызықтар қозғалысымен аумақта əр түрлі орын

ауыстыру бейнеленеді. Физико-географиялық карталарда ол желдің бағыты немесе теңіздің ағу бағыты болуы мүмкін, ал арнайы экономикалық карталарда -ол груздың жылжуы, əскери жүріс жолы жəне т.б.. Сызықтар қозғалысы əр түрлі размермен, түспен жəне суретпен стрелка болып көрсетіледі. Ал қозғалыс сипаттамасын стрелканын суретімен (тік сызық, пунктир) жəне түсімен айқындауға болады. Сызықтар қозғалысымен арнайы карталарда құбылыстын жылжуын көрсетеді, ал топографиялық картада өзеннің ағу бағытын, жəне ағыс жылдамдығын сипаттайды.

Образец текста Второй уровень


Третий уровень  Четвертый уровень  Пятый уровень

Картограмма тәсілі. Картограмма қатысты құбылыстарды картографиялауда жəне сол құбылыстың алаңда таралуын əр түрлі түстермен немесе штриховкамен оның даму дəрежесіне байланысты бейнелеуде қолданылады. картограмма тəсілімен бір құбылыстың алаңда таралу дəрежесі көрсетілген. Штриховканың қалындығымен легендаға қатысты бір құбылыстың даму дəрежесін бақылауға болады. Суреттегі бейнеленген жағдайда əр ауданда малдың таралу санын бақылауға болады. Картограммада объеттің нақты жағдайы немесе таралуы көрсетілмейді. Мұнда берілген статистикалар анықталған аудандарға қатысты алынады. Картограмманы құруда анықталған аудандардың шегінде картографияланатын құбылыстардың сандары біркелкі таралғаны көрсетілген, бірақ құбылыстардың таралуы шын мəнісінде бір келкі болмауы да мүмкін.

Образец текста Второй уровень


Третий уровень  Четвертый уровень  Пятый уровень

Картодиограмма тәсілі.

Картограмма қандай да бір құбылыстың таралу шамасын анықталған аудандарда диаграммамен сызып карта түрінде сипаттайды. Диаграммалар объекттің нақты орналасқан жерін көрсетпейді. Олар тек қана берілген ауданда құбылыстын жалпы шамасын көрсетеді. Диаграммаларды геометриялық фигуралармен немесе қандай да бір суретпен бейнелеуге болады. Диаграмма масштабы аудан шекарасынан шықпауы керек жəне олардың шамасы көз мөлшерімен айқындалуы керек

Образец текста Второй уровень


Третий уровень  Четвертый уровень  Пятый уровень
