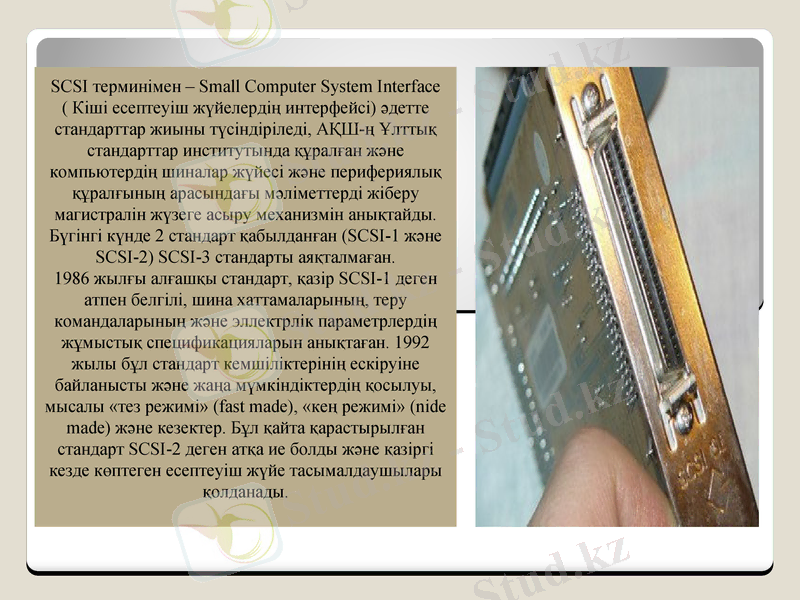

SCSI терминімен – Small Computer System Interface
( Кіші есептеуіш жүйелердің интерфейсі) әдетте
стандарттар жиыны түсіндіріледі, АҚШ-ң Ұлттық
стандарттар институтында құралған және
компьютердің шиналар жүйесі және перифериялық
құралғының арасындағы мәліметтерді жіберу
магистралін жүзеге асыру механизмін анықтайды.
Бүгінгі күнде 2 стандарт қабылданған (SCSI-1 және
SCSI-2) SCSI-3 стандарты аяқталмаған.
1986 жылғы алғашқы стандарт, қазір SCSI-1 деген
атпен белгілі, шина хаттамаларының, теру
командаларының және эллектрлік параметрлердің
жұмыстық спецификацияларын анықтаған. 1992
жылы бұл стандарт кемшіліктерінің ескіруіне
байланысты және жаңа мүмкіндіктердің қосылуы,
мысалы «тез режимі» (fast made), «кең режимі» (nide
made) және кезектер. Бұл қайта қарастырылған
стандарт SCSI-2 деген атқа ие болды және қазіргі
кезде көптеген есептеуіш жүйе тасымалдаушылары
қолданады.
Алғашында SCSI үлкен емес арзан жүйелерге арналған болатын және
сондықтан төмен баға болғанда жетістіктерге жету мақсатын көздеді.
Оның мінезіне қарапайымдылық тән, әсресе перифепиялық анықтау.
SCSI жүйесінің негізгі ерекшелігі перифериялық құрылғыға
интеллектуалдық бақылаушы орнату.
Қажет болған тәуелсіздіктің жоғары деңгейге жету үшін негізгі
машинаның операциялық жүйесінде перифериялық құрылғылардың
типінен, SCSI құрылғыларының құрылымы өте қарапайым. Мысалы,
дискілік жинақтаушының геометриясы бірдей блоктардың сызықтық
тәуелділіктері түрінде ұсынылады, бірақ кез келген диск одан
күрделірек көп өлшемді геометриядан тұрады, олар беттер,
цилиндрлер, жол кестесі және көптеген өзге бөлшектерден тұрады. Бұл
жағдайда құрылғының өзі немесе оның бақылаушысы SCSI моделінің
нақты құрылғының мәліметтері үшін жеңілдетілген түрінің тууына
жауапкершілік артады.

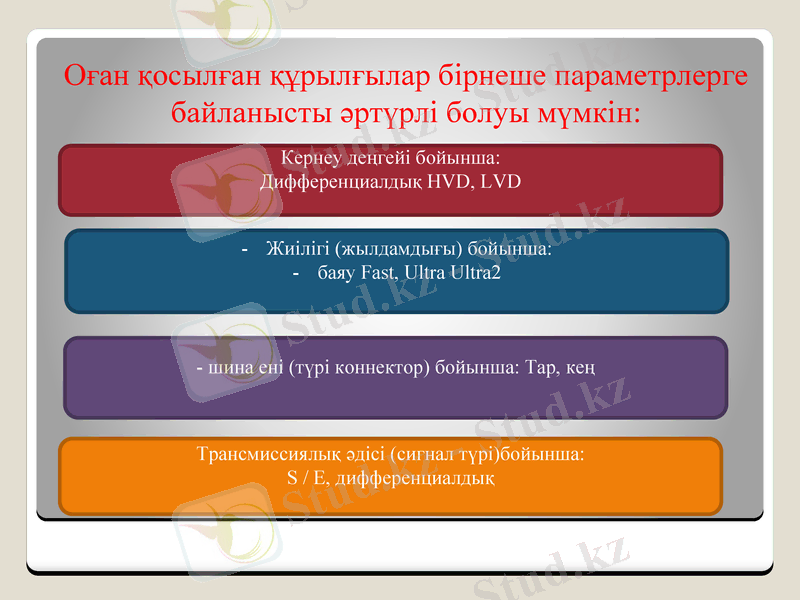

Оған қосылған құрылғылар бірнеше
параметрлерге байланысты әртүрлі болуы мүмкін:
Кернеу деңгейі бойынша:
Дифференциалдық HVD, LVD
- Жиілігі (жылдамдығы) бойынша:
- баяу Fast, Ultra Ultra2
- шина ені (түрі коннектор) бойынша: Тар, кең
Трансмиссиялық әдісі (сигнал түрі)бойынша:
S / E, дифференциалдық

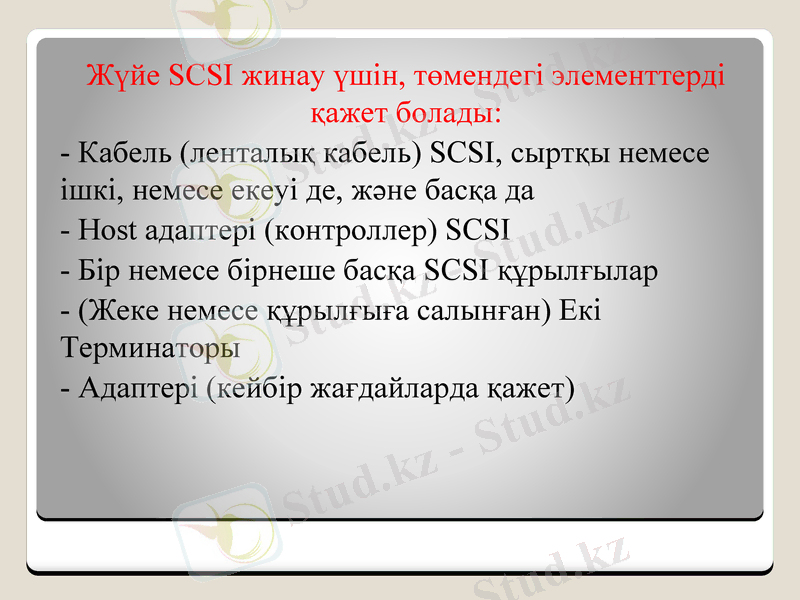

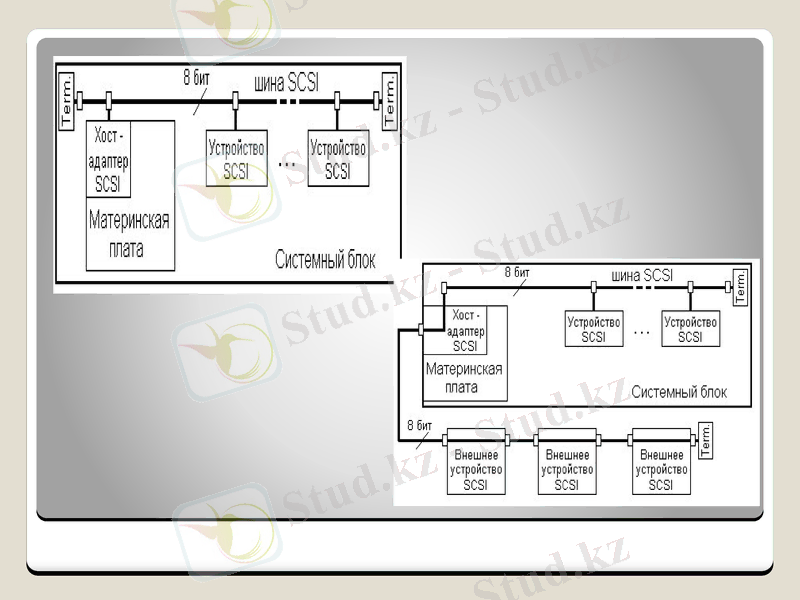

Жүйе SCSI жинау үшін, төмендегі элементтерді
қажет болады:
- Кабель (ленталық кабель) SCSI, сыртқы немесе
ішкі, немесе екеуі де, және басқа да
- Host адаптері (контроллер) SCSI
- Бір немесе бірнеше басқа SCSI құрылғылар
- (Жеке немесе құрылғыға салынған) Екі
Терминаторы
- Адаптері (кейбір жағдайларда қажет)

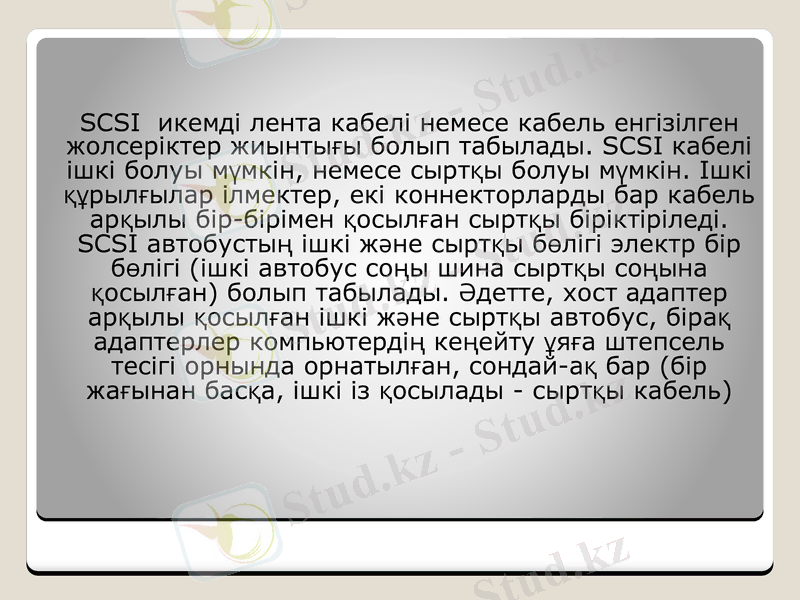

SCSI икемді лента кабелі немесе кабель енгізілген
жолсеріктер жиынтығы болып табылады. SCSI кабелі
ішкі болуы мүмкін, немесе сыртқы болуы мүмкін. Ішкі
құрылғылар ілмектер, екі коннекторларды бар кабель
арқылы бір-бірімен қосылған сыртқы біріктіріледі. SCSI
автобустың ішкі және сыртқы бөлігі электр бір бөлігі
(ішкі автобус соңы шина сыртқы соңына қосылған)
болып табылады. Әдетте, хост адаптер арқылы
қосылған ішкі және сыртқы автобус, бірақ адаптерлер
компьютердің кеңейту ұяға штепсель тесігі орнында
орнатылған, сондай-ақ бар (бір жағынан басқа, ішкі із
қосылады - сыртқы кабель)

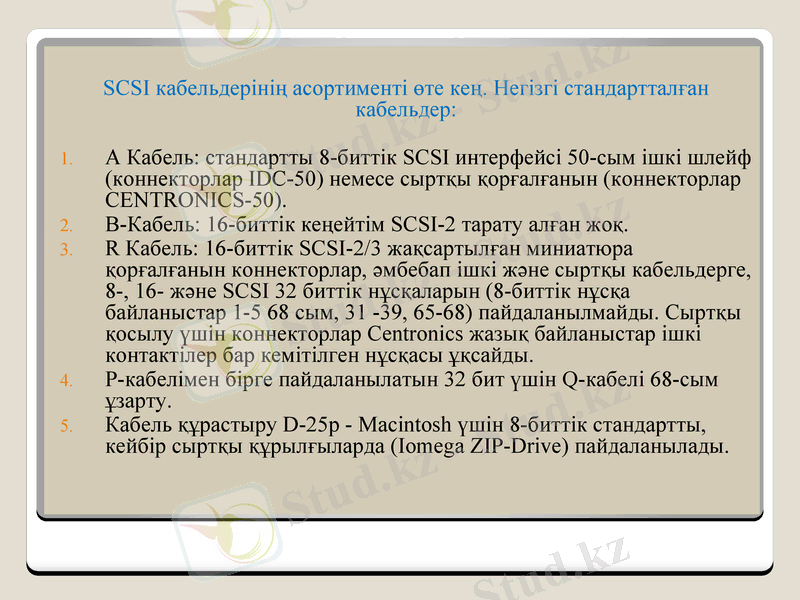

SCSI кабельдерінің асортименті өте кең. Негізгі стандартталған
кабельдер:
1. А Кабель: стандартты 8-биттік SCSI интерфейсі 50-сым ішкі шлейф
(коннекторлар IDC-50) немесе сыртқы қорғалғанын (коннекторлар
CENTRONICS-50).
2. B-Кабель: 16-биттік кеңейтім SCSI-2 тарату алған жоқ.
3. R Кабель: 16-биттік SCSI-2/3 жақсартылған миниатюра қорғалғанын
коннекторлар, әмбебап ішкі және сыртқы кабельдерге, 8-, 16- және
SCSI 32 биттік нұсқаларын (8-биттік нұсқа байланыстар 1-5 68 сым, 31
-39, 65-68) пайдаланылмайды. Сыртқы қосылу үшін коннекторлар
Centronics жазық байланыстар ішкі контактілер бар кемітілген нұсқасы
ұқсайды.
4. Р-кабелімен бірге пайдаланылатын 32 бит үшін Q-кабелі 68-сым ұзарту.
5. Кабель құрастыру D-25p - Macintosh үшін 8-биттік стандартты, кейбір
сыртқы құрылғыларда (Iomega ZIP-Drive) пайдаланылады.

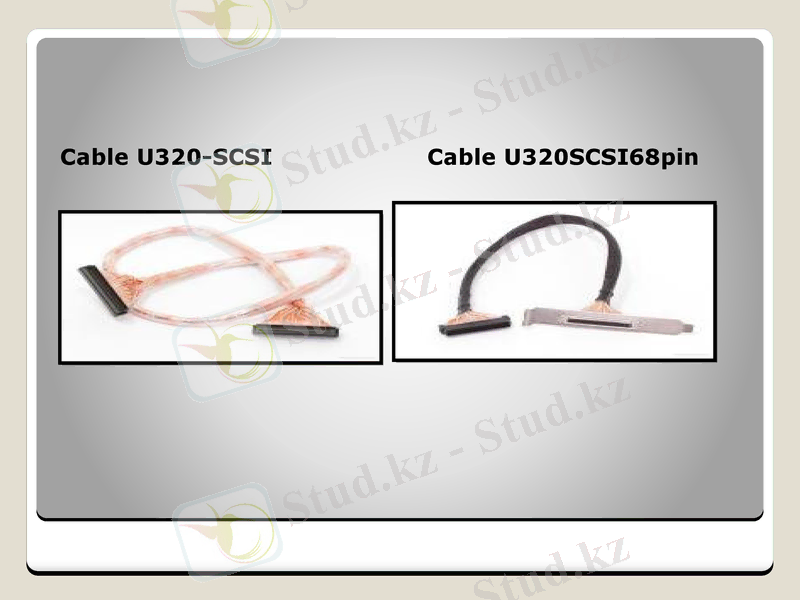

Cable U320-SCSI Cable U320SCSI68pin
Шина, бит Обычный Fast Ultra Тип кабеля
8 (Narrow) 5 МB/s 10 МB/s 20 МB/s A
16 (Wide) 10 МB/s 20 МB/s 40 МB/s P
32 (Wide) 20 МB/s 40 МB/s 80 МB/s A+P+Q
Макс длина кабеля 6м 3м 1,5 м Линейный

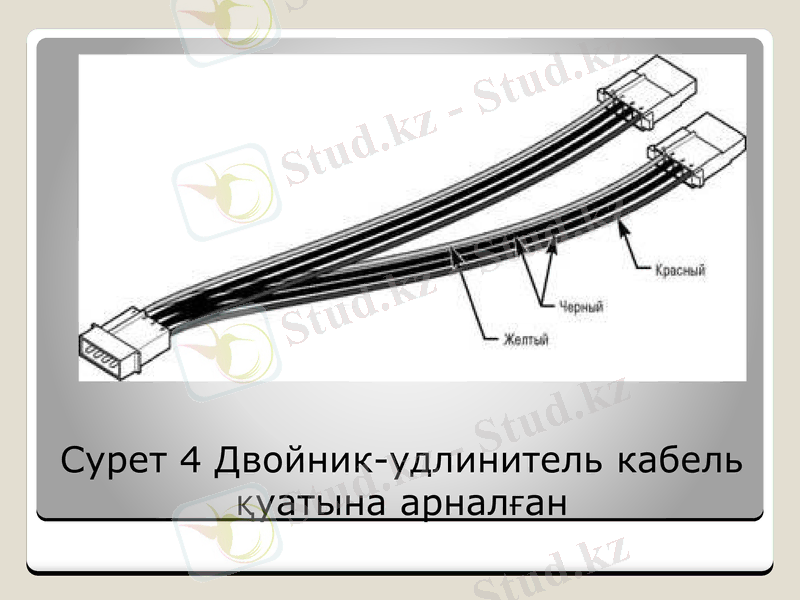

Сурет 4 Двойник-удлинитель кабель
қуатына арналған

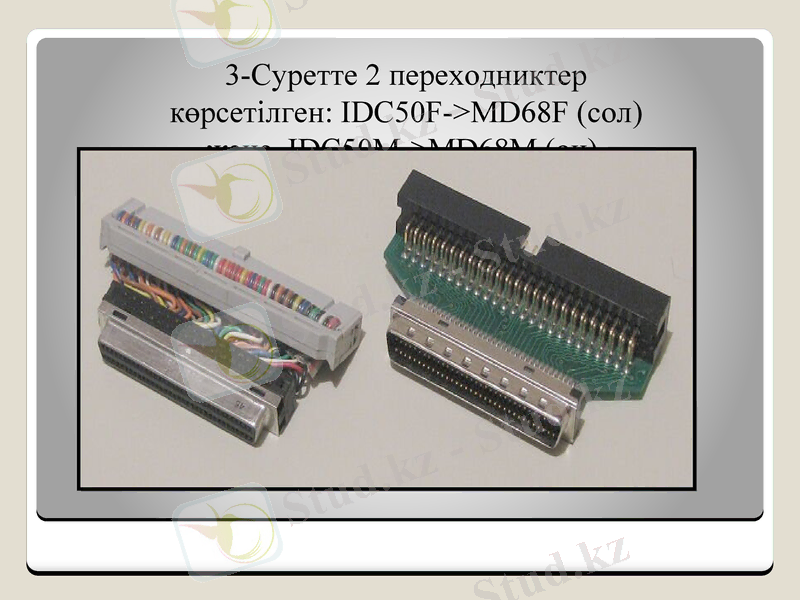

3-Суретте 2 переходниктер көрсетілген: IDC50F-
>MD68F (сол) және IDC50M->MD68M (оң).

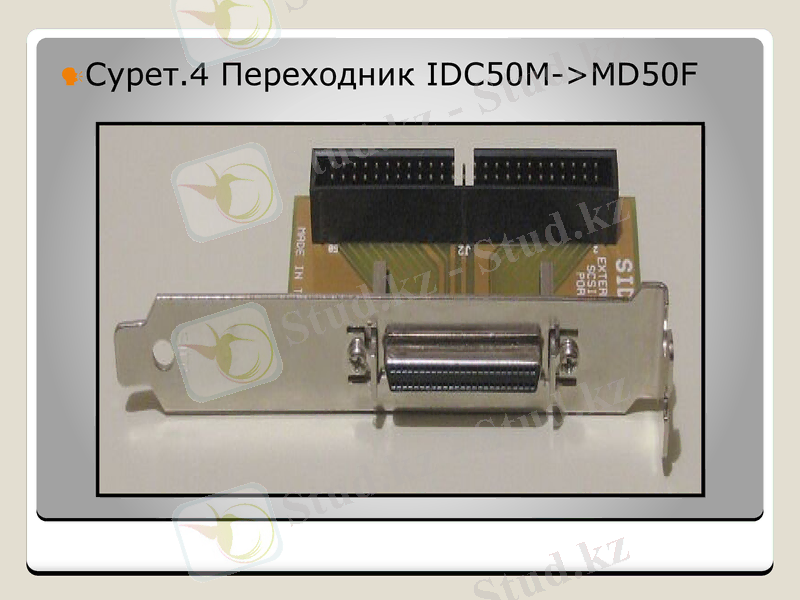

Сурет.4 Переходник IDC50M->MD50F

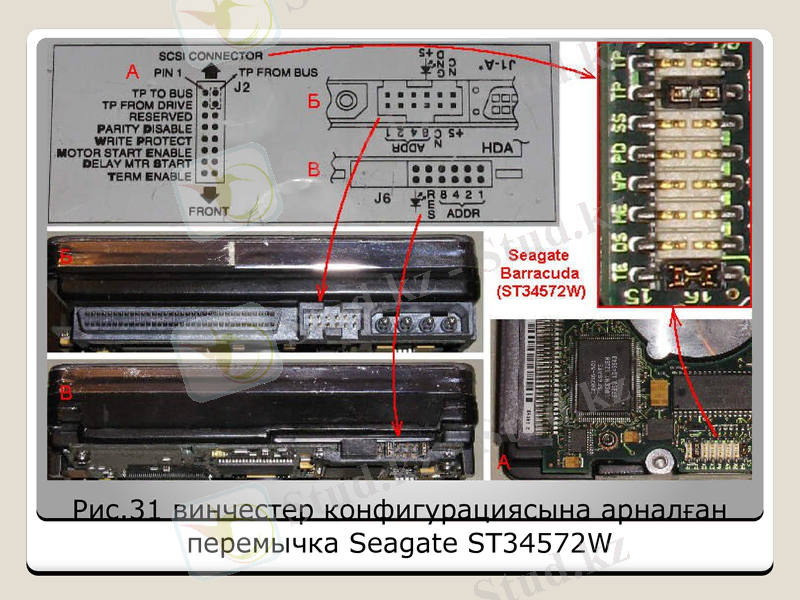

Рис.31 винчестер конфигурациясына арналған
перемычка Seagate ST34572W
