Карта — Жер шарының бетін немесе оның бөліктерін белгілі бір картографиялық проекцияда жазықтыққа кішірейтіп және жинақтап бейнелеу. Қолданылу мақсатына қарай керекті мәліметтер көрсетіледі


Slide 1

карта номенклатурасы Орындаған қажыгелдина махаббат гк-407

Slide 2

Карта - Жер шарының бетін немесе оның бөліктерін белгілі бір картографиялық проекцияда жазықтыққа кішірейтіп және жинақтап бейнелеу. Қолданылу мақсатына қарай керекті мәліметтер көрсетіледі.

Slide 3

Карта бойынша жергілікті жер бедерін зерделеу

жазықтықтың горизонтальдық суреті бойынша ой жүгірте отырып, жер бетіндегі тегіс емес кеңістік көрінісін елестету және бедер (ылди құлдилығы, нүктелер биіктігі және т. б. ) сипатын анықтау бойынша есептеу мен өлшеу жүргізу. Бедердің жалпы сипаттамасы горизантальдардың пішіні мен жиілігі бойынша үстірт шолумен анықталады. Осы белгілерді пайдалана отырып, бірінші кезекте негізгі су айырықтары (жоталар), аңғарлар мен сайлар нақтыланады. Бедер сипатымен жалпы таныстықтан соң, жүктелген міндетке сәйкес оны толықтай зерделеуге кіріседі, сондай-ақ қажетгі өлшеулер мен есептеулер жүргізіледі. Карта бойынша жер бетінің абсолюттік биіктік нүктесін горизонтальдар мен белгілер бойынша анықтауға болады. Горизонтальда жатқан нукте биіктігі осы горизонтальдың белгісіне сәйкес келеді. Егер нүкте горизонтальдар арасында орналасқан болса, онда оған жакын теменгі горизонтальдың биіктігін табады және осы көлемге горизонталь үстіндегі осы нүктенің артық шамасын қосады. Бұл артық шама әдетте көзбен интерполяциялау жолымен анықталады. Салыстырмалы артықтық (салыстырмалы биіктік) олардың абсолюттік биіктіктерінін айырмашылығы ретінде есептеледі. Ылди құлдилығы арнайы графика - жатыс шкаласы арқылы анықталады. Ол карта жақтауының оң жақ астына, сызықтық масштабтың оң жағына таман орналасады.

Slide 4

Карта боиынша жергілікті жерде бағдарлану

Бұл жергілікті жерде бағдарланудың негізгі түрі. Карта бойынша бағдарлану картаны бағдарлаудан, ондағы нүктені анықтау мен жергілікті жермен картаны беттестіруден тұрады

Slide 5

Карта бойынша жергілікті жерді бағдарлау

Slide 6

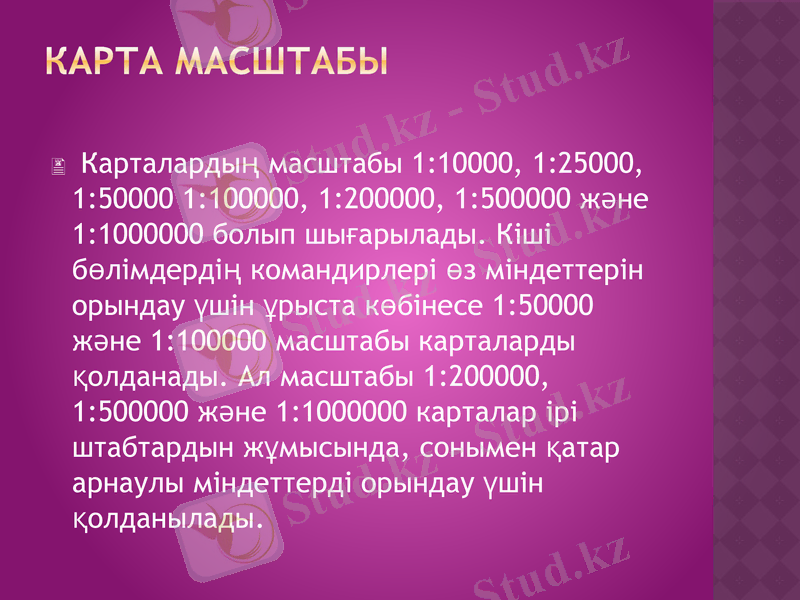

Карта масштабы

Карталардың масштабы 1:1, 1:25000, 1:5 1:1, 1:2, 1:5 және 1:1 болып шығарылады. Кіші бөлімдердің командирлері өз міндеттерін орындау үшін ұрыста көбінесе 1:5 және 1:1 масштабы карталарды қолданады. Ал масштабы 1:2, 1:5 және 1:1 карталар ірі штабтардын жұмысында, сонымен қатар арнаулы міндеттерді орындау үшін қолданылады.

Slide 7 Slide 8

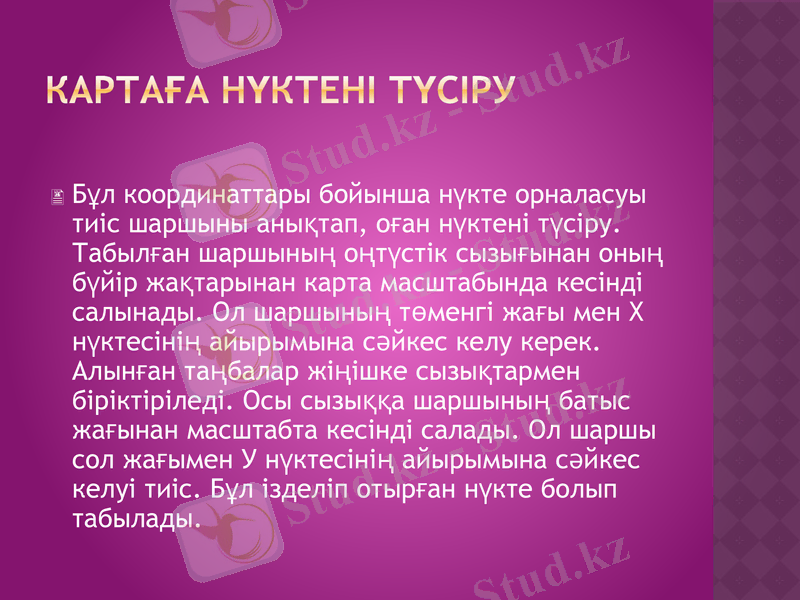

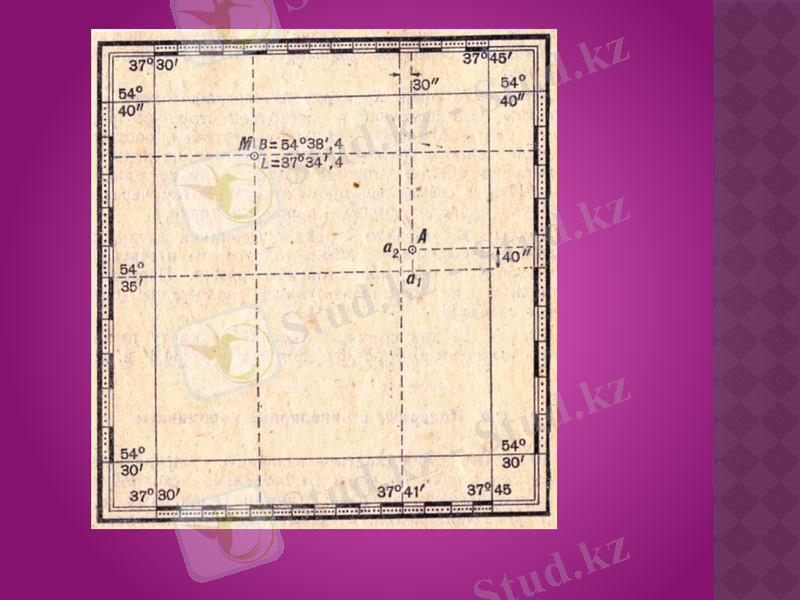

Картаға нүктені түсіру

Бұл координаттары бойынша нүкте орналасуы тиіс шаршыны анықтап, оған нүктені түсіру. Табылған шаршының оңтүстік сызығынан оның бүйір жақтарынан карта масштабында кесінді салынады. Ол шаршының төменгі жағы мен X нүктесінің айырымына сәйкес келу керек. Алынған таңбалар жіңішке сызықтармен біріктіріледі. Осы сызыққа шаршының батыс жағынан масштабта кесінді салады. Ол шаршы сол жағымен У нүктесінің айырымына сәйкес келуі тиіс. Бұл ізделіп отырған нүкте болып табылады.

Slide 9 Slide 10

Картада пункттін орналасу орнын жуықтап көрсету

Картадағы нүктенің орнын жуықтап көрсету үшін ол орналасқан координаттық тор шаршыны атау жеткілікті. Бірінші абсцисса х шаршының оңтүстік жағы, ордината у оның батыс жағы деп аталады. Жеке парақты картамен жұмыс істегенде абсцисса мен ордината әдетте екі санмен көрсетіледі (ондық және бірлік километрлері картаның ішкі жақтауының сыртында үлкен санмен берілген) .

Slide 11

Карталар номенклатурасы

Бұл көп паракты географиялық карталардың әр парағының орналасқан жерін немесе оның картаның басқа парақтарына қатысты орналасу ретін анықтайтын шартты белгілер жүйесі. Карталар номенклатурасы. карталарға сызықтар салумен тығыз байланысты, әскерлерді картамен жабдықтауды ұйымдастыруда пайдаланылады. Карталар номенклатурасы кестелік (карталардың жинақ кестесіне немесе каталогына сәйкес картаның әр парағы әріптік, сандық немесе әріптік-сандық белгімен белгіленеді), координаталық (картадың әр парағы оның нүктелерінің бірінің немесе парактың ортаңғы нүктесінің - координатасымен белгіленеді), сандық немесе әріптік-сандық (әрбір параққа сандық, немесе әріптік-сандық код беріледі) болуы мүмкін.

Slide 12 Slide 13

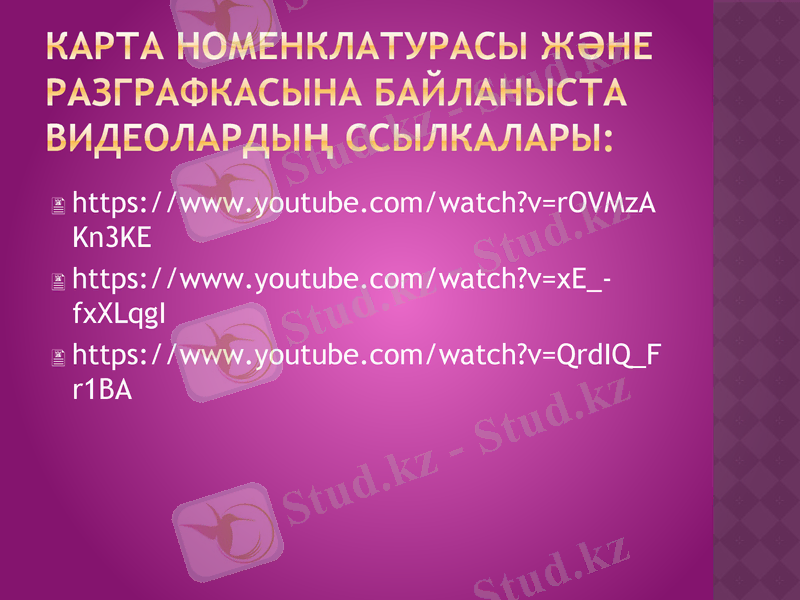

Карта номенклатурасы және разграфкасына байланыста видеолардың ссылкалары:

https://www. youtube. com/watch?v=rOVMzAKn3KE

https://www. youtube. com/watch?v=xE_-fxXLqgI

https://www. youtube. com/watch?v=QrdIQ_Fr1BA

Slide 14

сымбат мұратовна назарыңызға Көп рахмет!
