Автокад бағдарламасы

Орындаған:Жолдыбаев А.

Тобы:ГК-407

Тексерген:Чигаева Ж. Е.

Жоспар:

AutoCAD туралы түсінік.

AutoCAD бағдарламасының режимдері.

AutoCAD-та бұйрықтарды енгізу тәсілдері.

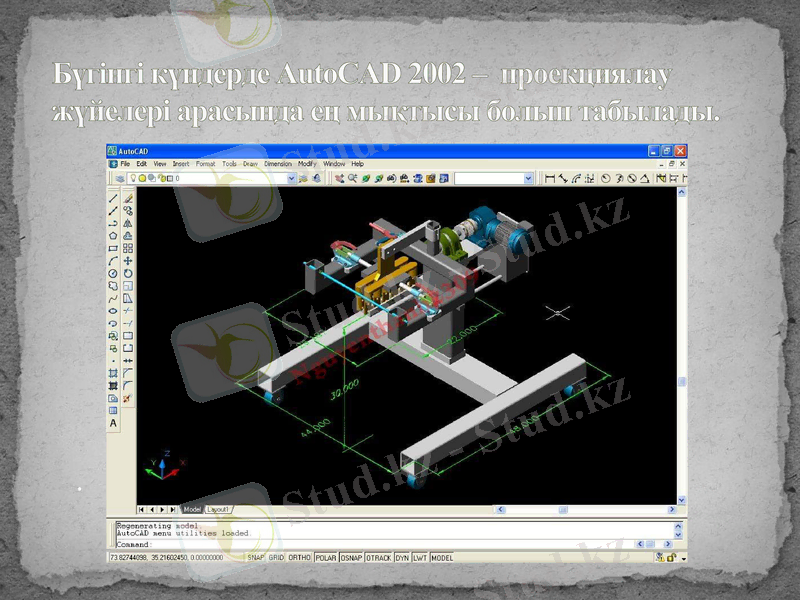

Бүгінгі күндерде AutoCAD 2002 - проекциялау жүйелері арасында ең мықтысы болып табылады.

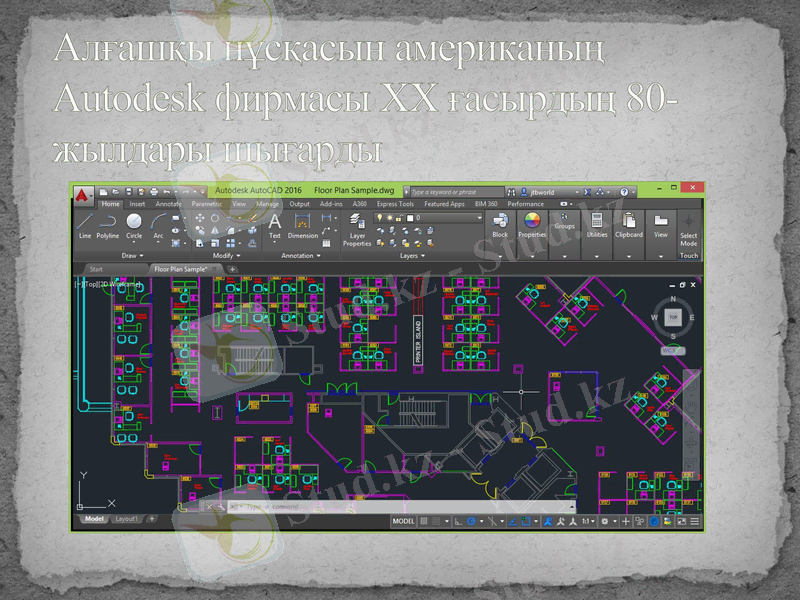

Алғашқы нұсқасын американың Autodesk фирмасы XX ғасырдың 80-жылдары шығарды

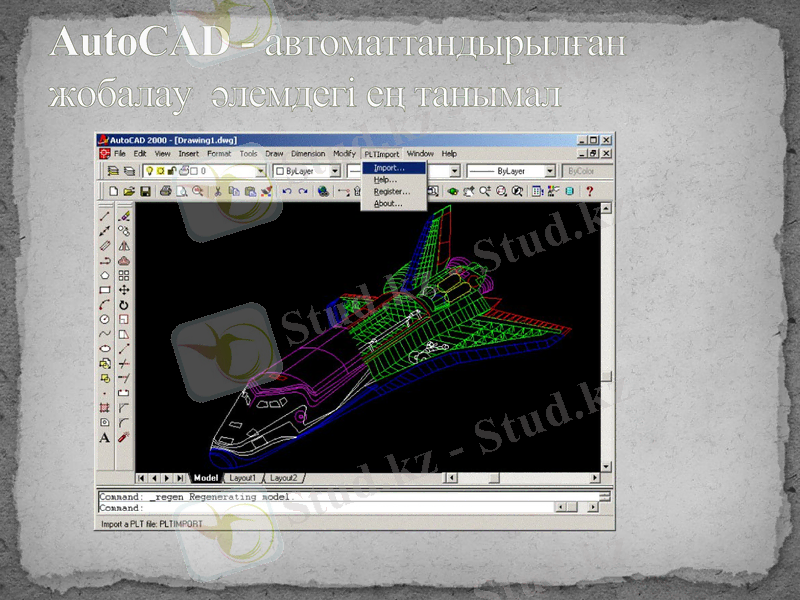

AutoCAD - автоматтандырылған жобалау әлемдегі ең танымал

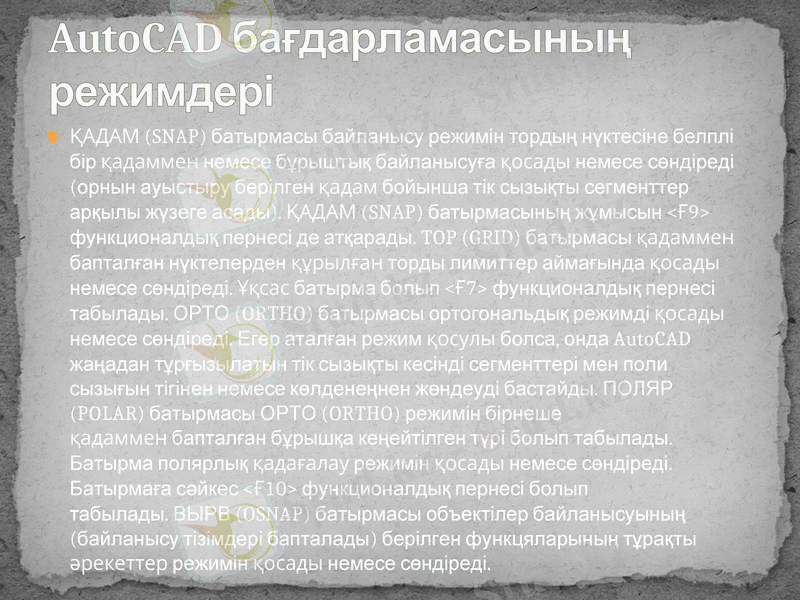

AutoCAD бағдарламасының режимдері

ҚАДАМ (SNAP) батырмасы байланысу режимін тордың нүктесіне белплі бір қадаммен немесе бұрыштық байланысуға қосады немесе сөндіреді (орнын ауыстыру берілген қадам бойынша тік сызықты сегменттер арқылы жүзеге асады) . ҚАДАМ (SNAP) батырмасының жұмысын <Ғ9> функционалдық пернесі де атқарады. TOP (GRID) батырмасы қадаммен бапталған нүктелерден құрылған торды лимиттер аймағында қосады немесе сөндіреді. Ұқсас батырма болып <Ғ7> функционалдық пернесі табылады. ОРТО (ORTHO) батырмасы ортогональдық режимді қосады немесе сөндіреді. Егер аталған режим қосулы болса, онда AutoCAD жаңадан тұрғызылатын тік сызықты кесінді сегменттері мен поли сызығын тігінен немесе көлденеңнен жөндеуді бастайды. ПОЛЯР (POLAR) батырмасы ОРТО (ORTHO) режимін бірнеше қадаммен бапталған бұрышқа кеңейтілген түрі болып табылады. Батырма полярлық қадағалау режимін қосады немесе сөндіреді. Батырмаға сәйкес <Ғ10> функционалдық пернесі болып табылады. ВЫРВ (OSNAP) батырмасы объектілер байланысуының (байланысу тізімдері бапталады) берілген функцяларының тұрақты әрекеттер режимін қосады немесе сөндіреді.

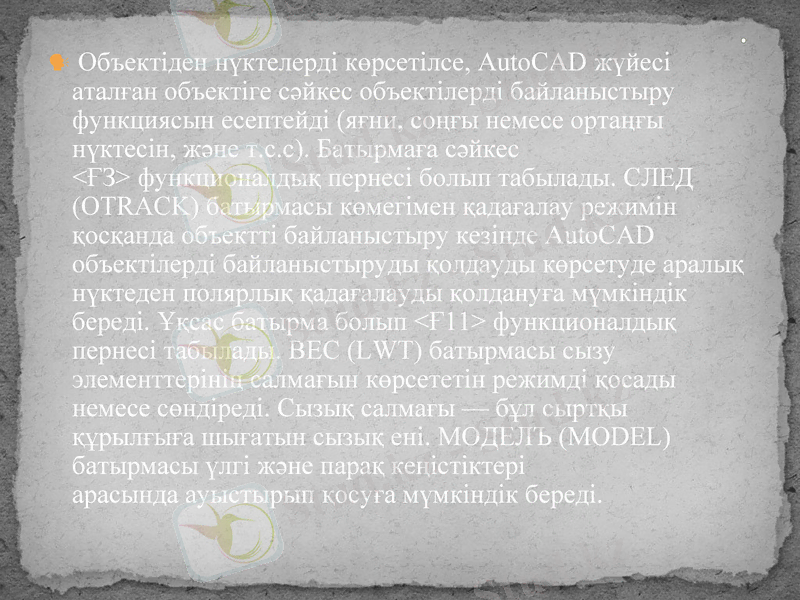

Объектіден нүктелерді көрсетілсе, AutoCAD жүйесі аталған объектіге сәйкес объектілерді байланыстыру функциясын есептейді (яғни, соңғы немесе ортаңғы нүктесін, және т. с. с) . Батырмаға сәйкес <ҒЗ> функционалдық пернесі болып табылады. СЛЕД (OTRACK) батырмасы көмегімен қадағалау режимін қосқанда объектті байланыстыру кезінде AutoCAD объектілерді байланыстыруды қолдауды көрсетуде аралық нүктеден полярлық қадағалауды қолдануға мүмкіндік береді. Ұқсас батырма болып <Ғ11> функционалдық пернесі табылады. ВЕС (LWT) батырмасы сызу элементтерінің салмағын көрсететін режимді қосады немесе сөндіреді. Сызық салмағы - бұл сыртқы құрылғыға шығатын сызық ені. МОДЕЛЪ (MODEL) батырмасы үлгі және парақ кеңістіктері арасында ауыстырып қосуға мүмкіндік береді.

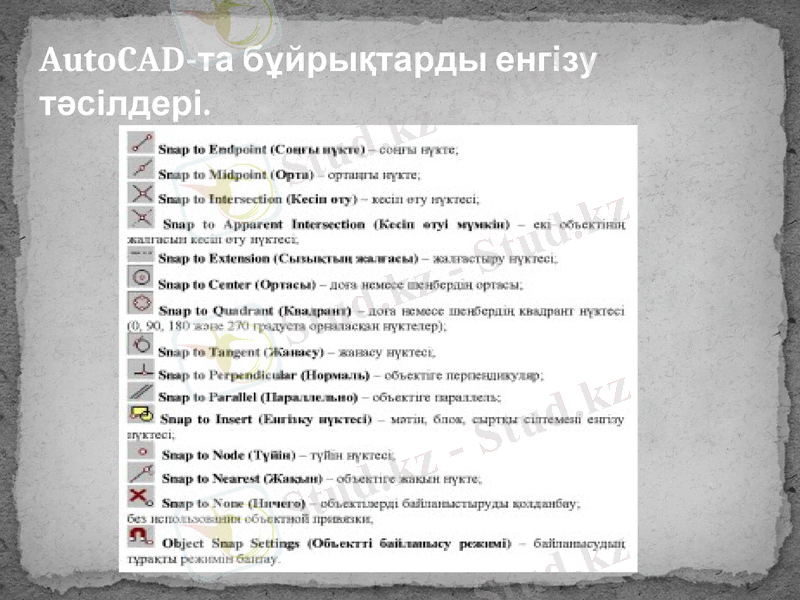

AutoCAD-та бұйрықтарды енгізу тәсілдері.

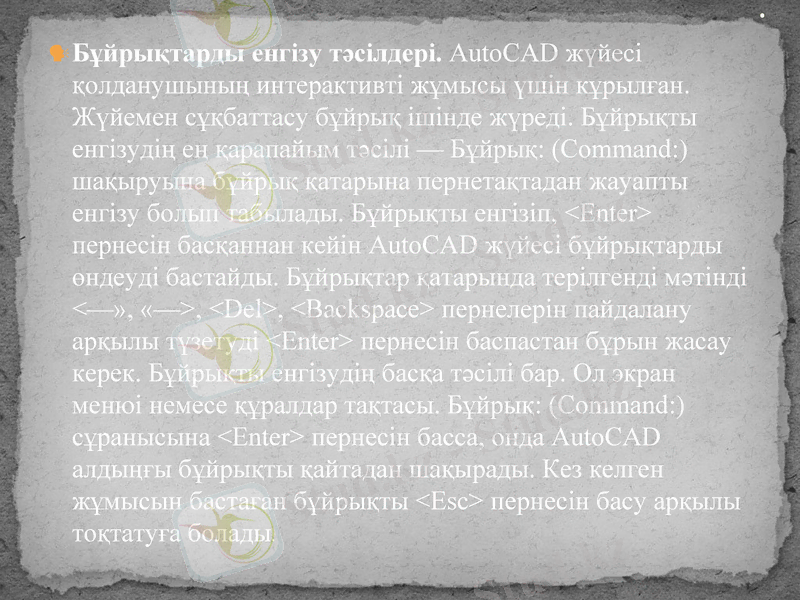

Бұйрықтарды енгізу тәсілдері. AutoCAD жүйесі қолданушының интерактивті жұмысы үшін кұрылған. Жүйемен сұқбаттасу бұйрық ішінде жүреді. Бұйрықты енгізудің ең қарапайым тәсілі - Бұйрық: (Command:) шақыруына бұйрық қатарына пернетақтадан жауапты енгізу болып табылады. Бұйрықты енгізіп, пернесін басқаннан кейін AutoCAD жүйесі бұйрықтарды өндеуді бастайды. Бұйрықтар қатарында терілгенді мәтінді <-», «->, , пернелерін пайдалану арқылы түзетуді пернесін баспастан бұрын жасау керек. Бұйрықты енгізудің басқа тәсілі бар. Ол экран менюі немесе құралдар тақтасы. Бұйрық: (Command:) сұранысына пернесін басса, онда AutoCAD алдыңғы бұйрықты қайтадан шақырады. Кез келген жұмысын бастаған бұйрықты пернесін басу арқылы тоқтатуға болады.
