Zif-zerro Incertion Forse


Презентация қосу



Zif-zerro Incertion Forse

Орындаған : Зияданова.А.Е
Тексерген:Жаксыгулова.Д.Д

Семей 2015

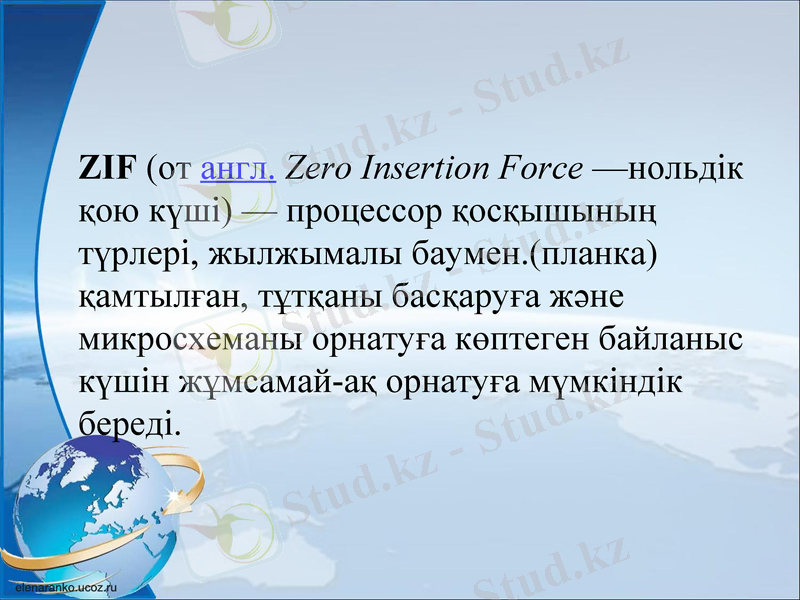

ZIF (от англ. Zero Insertion Force —нольдік
қою күші) — процессор қосқышының
түрлері, жылжымалы баумен.(планка)
қамтылған, тұтқаны басқаруға және
микросхеманы орнатуға көптеген байланыс
күшін жұмсамай-ақ орнатуға мүмкіндік
береді.

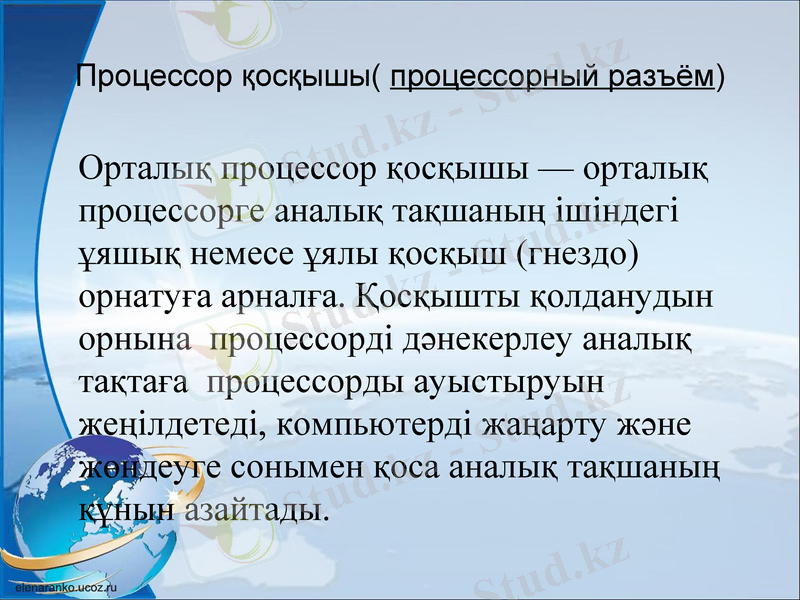

Процессор қосқышы( процессорный разъём)

Орталық процессор қосқышы — орталық
процессорге аналық тақшаның ішіндегі
ұяшық немесе ұялы қосқыш (гнездо)
орнатуға арналға. Қосқышты қолданудын
орнына процессорді дәнекерлеу аналық
тақтаға процессорды ауыстыруын
жеңілдетеді, компьютерді жаңарту және
жөндеуге сонымен қоса аналық тақшаның
құнын азайтады.

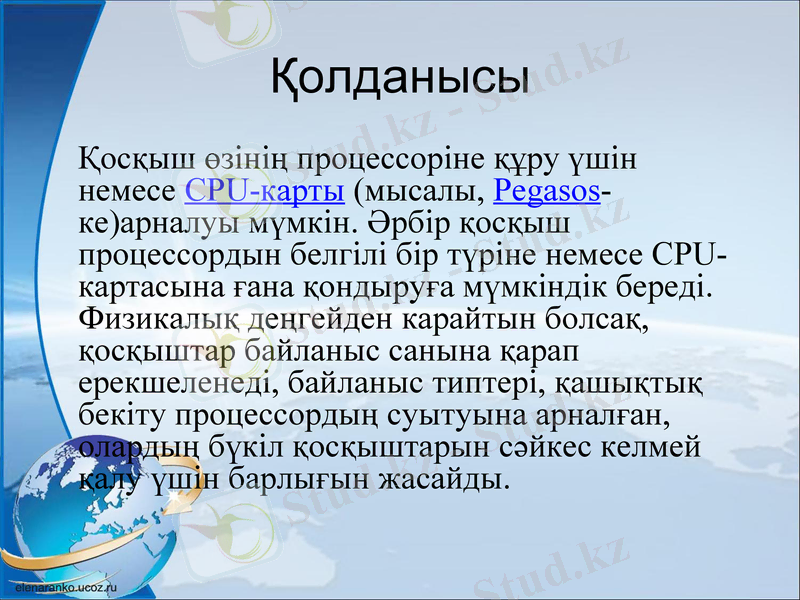

Қолданысы
Қосқыш өзінің процессоріне құру үшін немесе
CPU-карты (мысалы, Pegasos-ке)арналуы
мүмкін. Әрбір қосқыш процессордын белгілі бір
түріне немесе CPU-картасына ғана қондыру ға
мүмкіндік береді. Физикалық деңгейден
карайтын болсақ, қосқыштар байланыс санына
қарап ерекшеленеді, байланыс типтері,
қашықтық бекіту процессордың суытуына
арналған, олардың бүкіл қосқыштарын сәйкес
келмей қалу үшін барлығын жасайды.

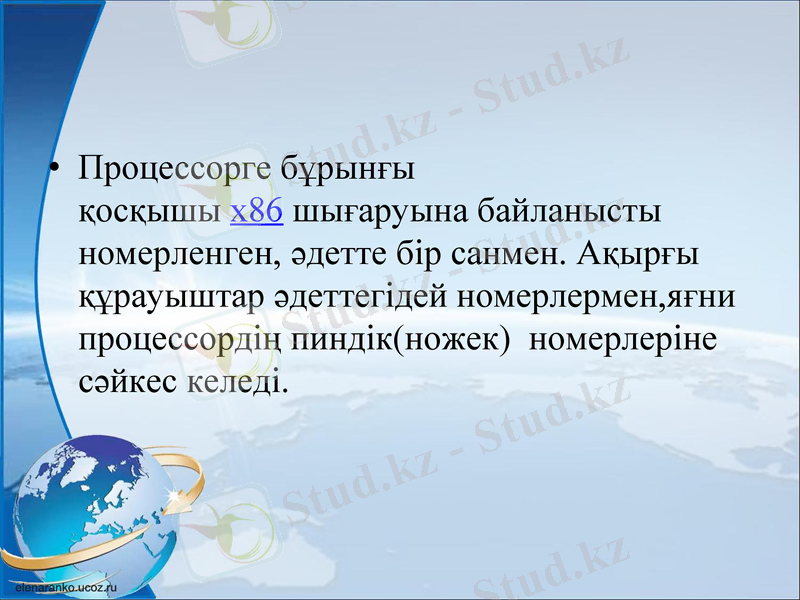

• Процессорге бұрынғы қосқышы x86
шығаруына байланысты номерленген,
әдетте бір санмен. Ақырғы құрауыштар
әдеттегідей номерлермен,яғни
процессордің пиндік(ножек) номерлеріне
сәйкес келеді.

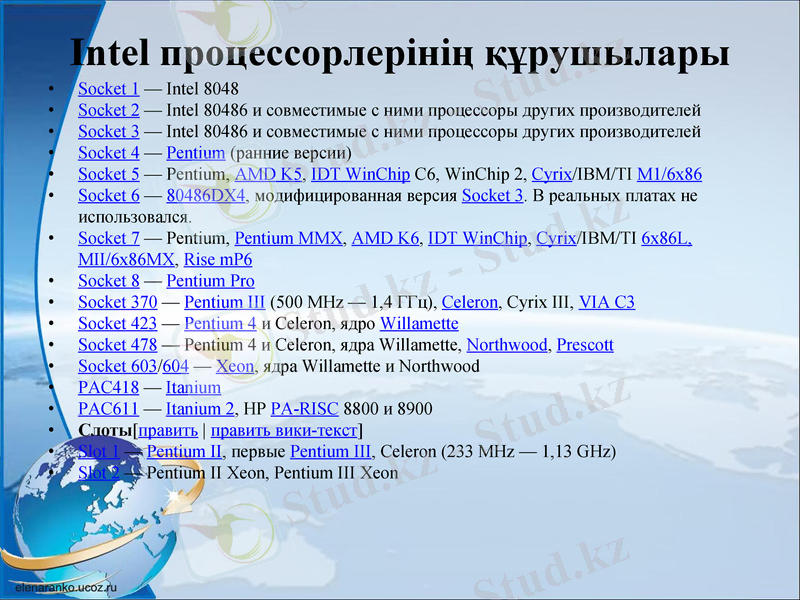

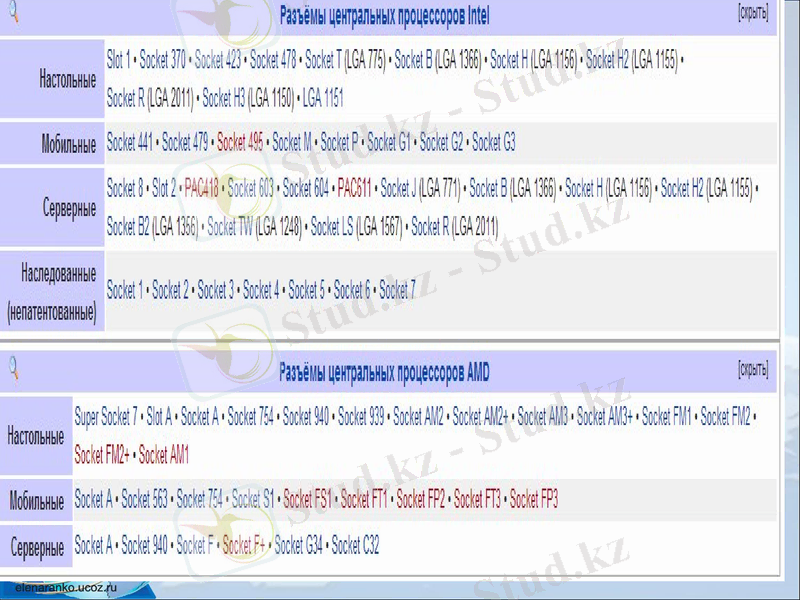

Intel процессорлерінің құрушылары
• Socket 1 — Intel 8048
• Socket 2 — Intel 80486 и совместимые с ними процессоры других производителей
• Socket 3 — Intel 80486 и совместимые с ними процессоры других производителей
• Socket 4 — Pentium (ранние версии)
• Socket 5 — Pentium, AMD K5, IDT WinChip C6, WinChip 2, Cyrix/IBM/TI M1/6x86
• Socket 6 — 80486DX4, модифицированная версия Socket 3. В реальных платах не
использовался.
• Socket 7 — Pentium, Pentium MMX, AMD K6, IDT WinChip, Cyrix/IBM/TI
6x86L, MII/6x86MX, Rise mP6
• Socket 8 — Pentium Pro
• Socket 370 — Pentium III (500 MHz — 1,4 ГГц), Celeron, Cyrix III, VIA C3
• Socket 423 — Pentium 4 и Celeron, ядро Willamette
• Socket 478 — Pentium 4 и Celeron, ядра Willamette, Northwood, Prescott
• Socket 603/604 — Xeon, ядра Willamette и Northwood
• PAC418 — Itanium
• PAC611 — Itanium 2, HP PA-RISC 8800 и 8900
• Слоты[править | править вики-текст]
• Slot 1 — Pentium II, первые Pentium III, Celeron (233 MHz — 1,13 GHz)
• Slot 2 — Pentium II Xeon, Pentium III Xeon

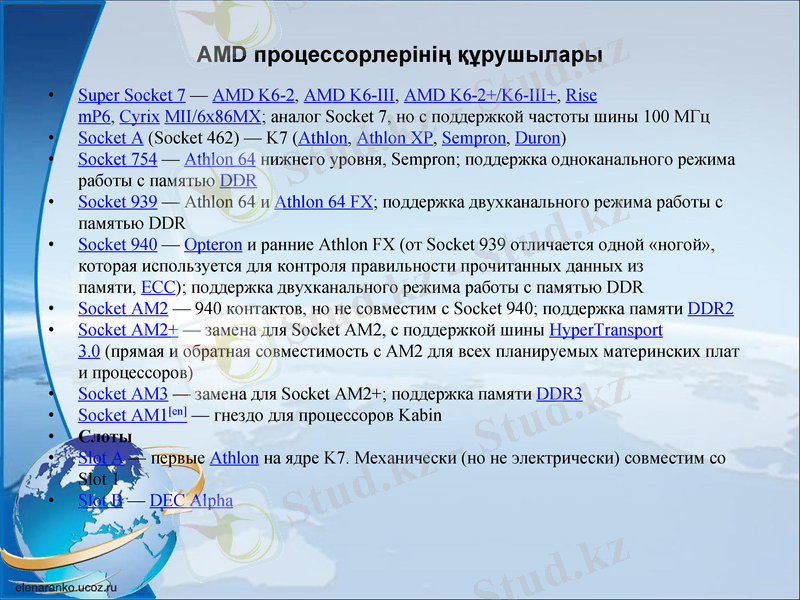

AMD процессорлерінің құрушылары
• Super Socket 7 — AMD K6-2, AMD K6-III, AMD K6-2+/K6-III+, Rise mP6, Cyrix
MII/6x86MX; аналог Socket 7, но с поддержкой частоты шины 100 МГц
• Socket A (Socket 462) — K7 (Athlon, Athlon XP, Sempron, Duron)
• Socket 754 — Athlon 64 нижнего уровня, Sempron; поддержка одноканального режима
работы с памятью DDR
• Socket 939 — Athlon 64 и Athlon 64 FX; поддержка двухканального режима работы с
памятью DDR
• Socket 940 — Opteron и ранние Athlon FX (от Socket 939 отличается одной «ногой»,
которая используется для контроля правильности прочитанных данных из памяти, ECC);
поддержка двухканального режима работы с памятью DDR
• Socket AM2 — 940 контактов, но не совместим с Socket 940; поддержка памяти DDR2
• Socket AM2+ — замена для Socket AM2, с поддержкой шины HyperTransport 3.0 (прямая
и обратная совместимость с AM2 для всех планируемых материнских плат и
процессоров)
• Socket AM3 — замена для Socket AM2+; поддержка памяти DDR3
• Socket AM1[en] — гнездо для процессоров Kabin
• Слоты
• Slot A — первые Athlon на ядре K7. Механически (но не электрически) совместим со
Slot 1
• Slot B — DEC Alpha

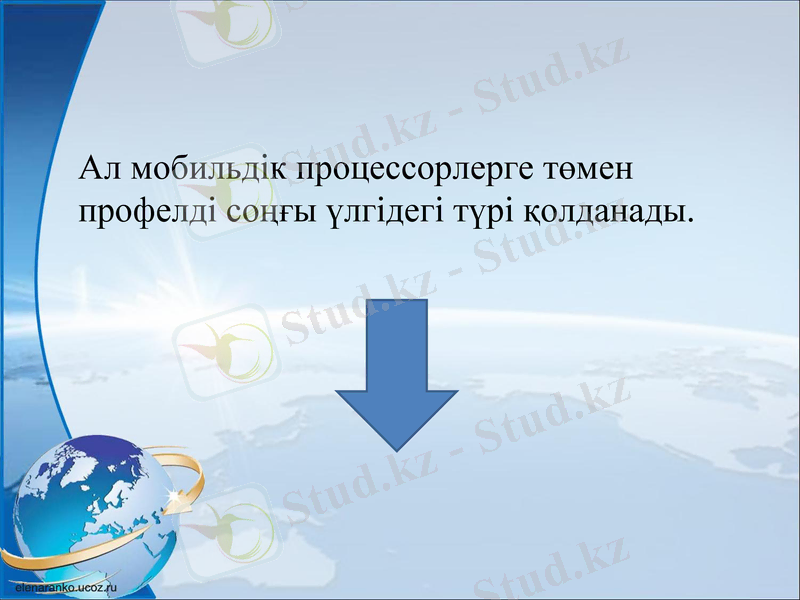

Ал мобильдік процессорлерге төмен
профелді соңғы үлгідегі түрі қолданады.

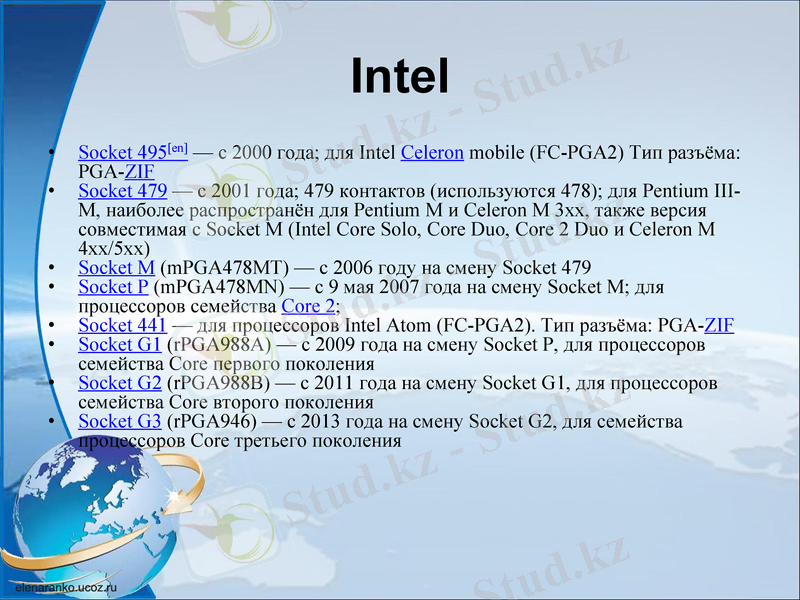

Intel
• Socket 495[en] — с 2000 года; для Intel Celeron mobile (FC-PGA2) Тип разъёма: PGA-
ZIF
• Socket 479 — с 2001 года; 479 контактов (используются 478); для Pentium III-M,
наиболее распространён для Pentium M и Celeron M 3xx, также версия совместимая
с Socket M (Intel Core Solo, Core Duo, Core 2 Duo и Celeron M 4xx/5xx)
• Socket M (mPGA478MT) — с 2006 году на смену Socket 479
• Socket P (mPGA478MN) — с 9 мая 2007 года на смену Socket M; для процессоров
семейства Core 2;
• Socket 441 — для процессоров Intel Atom (FC-PGA2). Тип разъёма: PGA-ZIF
• Socket G1 (rPGA988A) — с 2009 года на смену Socket P, для процессоров семейства
Core первого поколения
• Socket G2 (rPGA988B) — с 2011 года на смену Socket G1, для процессоров
семейства Core второго поколения
• Socket G3 (rPGA946) — с 2013 года на смену Socket G2, для семейства процессоров
Core третьего поколения

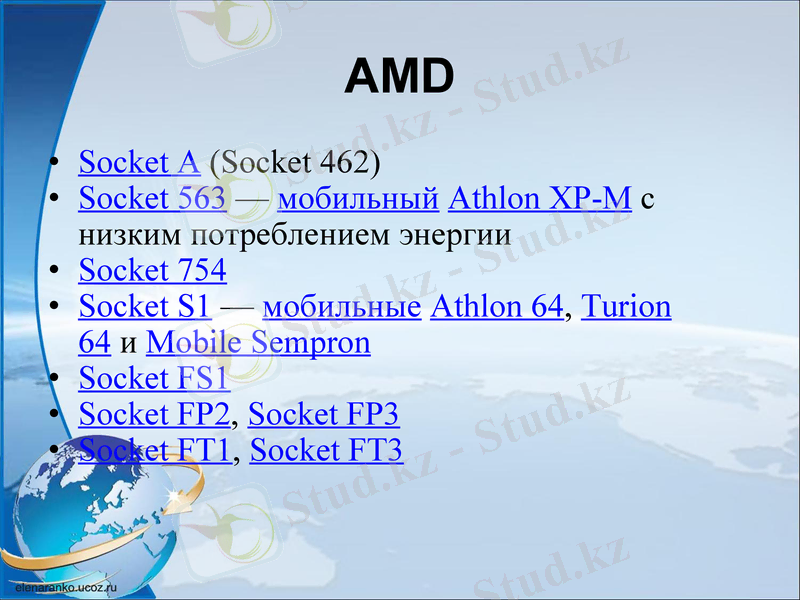

AMD
• Socket A (Socket 462)
• Socket 563 — мобильный Athlon XP-M с низким
потреблением энергии
• Socket 754
• Socket S1 — мобильные Athlon 64, Turion 64 и
Mobile Sempron
• Socket FS1
• Socket FP2, Socket FP3
• Socket FT1, Socket FT3

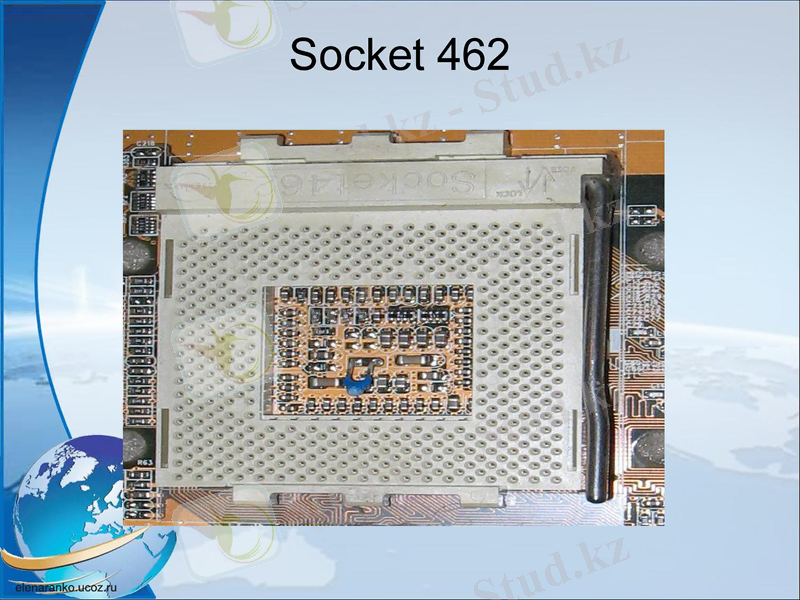

Socket 462

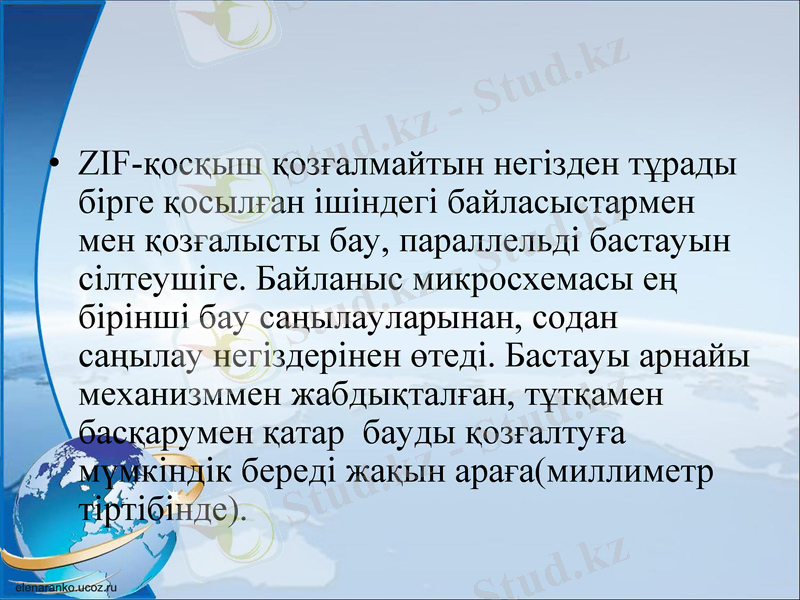

• ZIF-қосқыш қозғалмайтын негізден тұрады
бірге қосылған ішіндегі байласыстармен мен
қозғалысты бау, параллельді бастауын
сілтеушіге. Байланыс микросхемасы е ң бірінші
бау саңылауларынан, содан саңылау
негіздерінен өтеді. Бастауы арнайы
механизммен жабдықталған, тұтқамен
басқарумен қатар бауды қозғалту ға мүмкіндік
береді жақын араға(миллиметр тіртібінде).
Жабдық тұрған қосқыш тұтқаны параллелен плоскости
разъема и для фиксации может быть зацеплен за
специальный выступ на боковой стенке основания. При этом
планка сдвинута так, что прижимает боковые поверхности
контактов микросхемы к контактам в основании разъёма. При
повороте рычага от плоскости разъёма механизм сдвигает
планку в сторону, в результате она уже не прижимает
контакты микросхемы и последняя может быть легко
извлечена. Диаметры отверстий и контактов выбраны так, что
в незапертом разъёме контакты микросхемы свободно входят
в разъём, что позволяет многократно заменять микросхемы с
сотнями контактов без риска их повреждения.
Қосқыштарды ауыстырған кездегі массалық
процессор шығарылған кезде алдын ғы
штырькового қолданған кезде (например, Socket
478) подпружинивающую конструкцию
(например,Socket 775) құрауыш түсінігі
өзгереді— қортындысында процессордын
корпусынан қосқыштын өзіне ауыстырылды,
аналық тақшадаорналасқан, бірақ механизмдік
көзғарастан алайда кез келген ірі өзгерістерге
ұшыраған жоқ.
Назарларыңызға рахмет!!!
