Линзалар: түрлері, оптикалық қасиеттері және кескін салу

Скачать

ЛИНЗАЛАР

ЛИНЗАДА КЕСКІН АЛУ

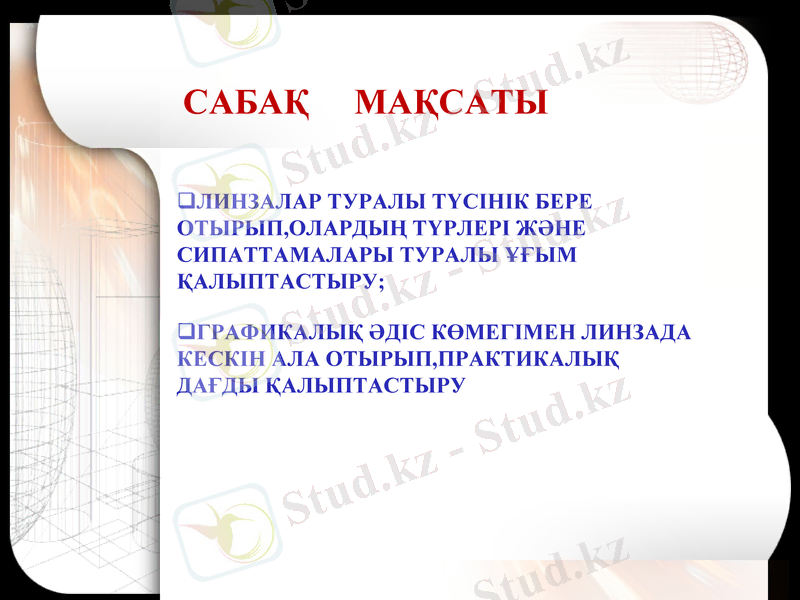

ЛИНЗАЛАР ТУРАЛЫ ТҮСІНІК БЕРЕ ОТЫРЫП, ОЛАРДЫҢ ТҮРЛЕРІ ЖӘНЕ СИПАТТАМАЛАРЫ ТУРАЛЫ ҰҒЫМ ҚАЛЫПТАСТЫРУ;

ГРАФИКАЛЫҚ ӘДІС КӨМЕГІМЕН ЛИНЗАДА КЕСКІН АЛА ОТЫРЫП, ПРАКТИКАЛЫҚ ДАҒДЫ ҚАЛЫПТАСТЫРУ

САБАҚ МАҚСАТЫ

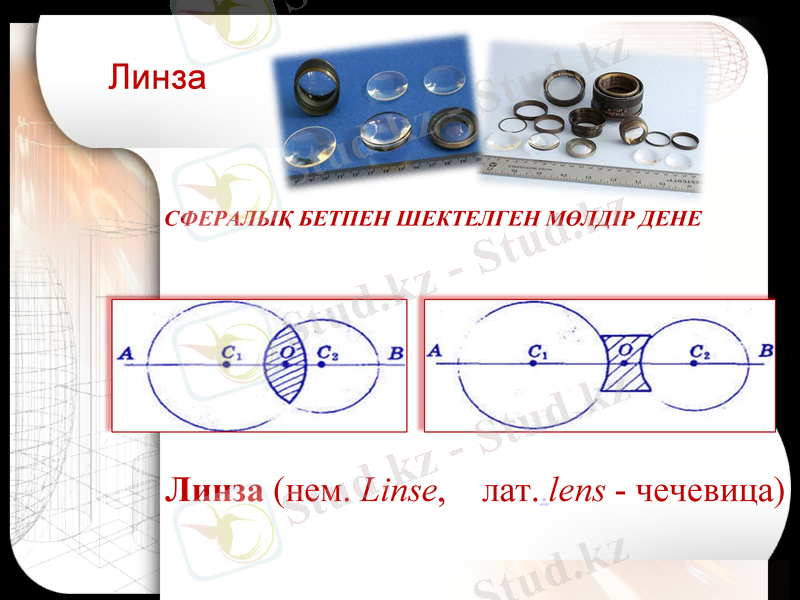

СФЕРАЛЫҚ БЕТПЕН ШЕКТЕЛГЕН МӨЛДІР ДЕНЕ

Линза

Линза (нем. Linse, лат. . lens - чечевица)

Линза

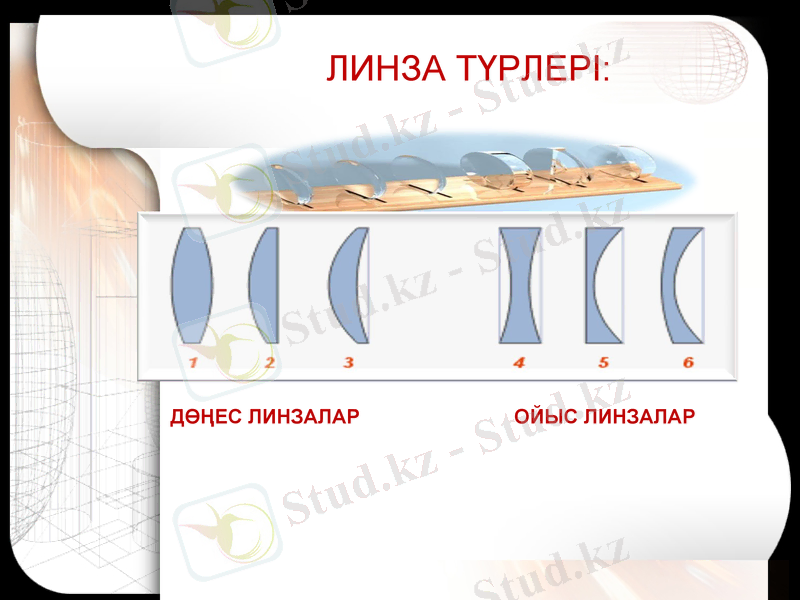

ЛИНЗА ТҮРЛЕРІ:

ДӨҢЕС ЛИНЗАЛАР

ОЙЫС ЛИНЗАЛАР

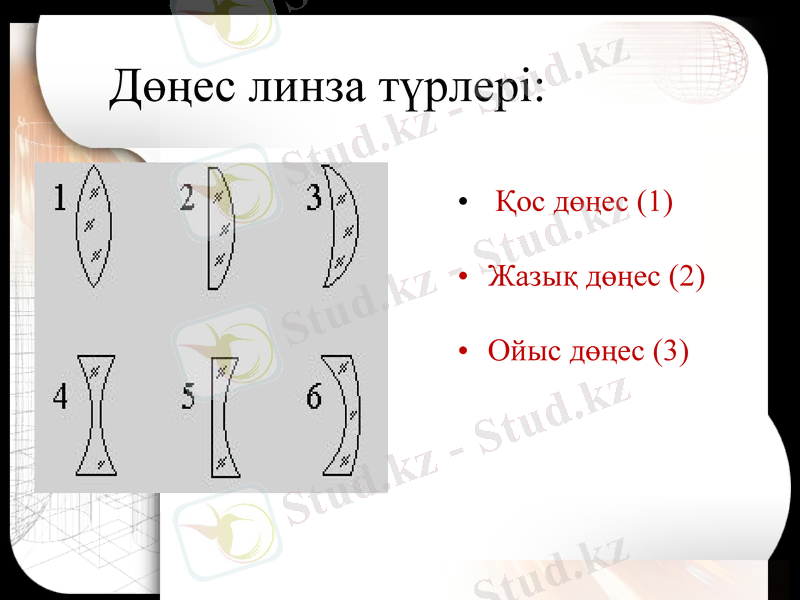

Дөңес линза түрлері:

Қос дөңес (1)

Жазық дөңес (2)

Ойыс дөңес (3)

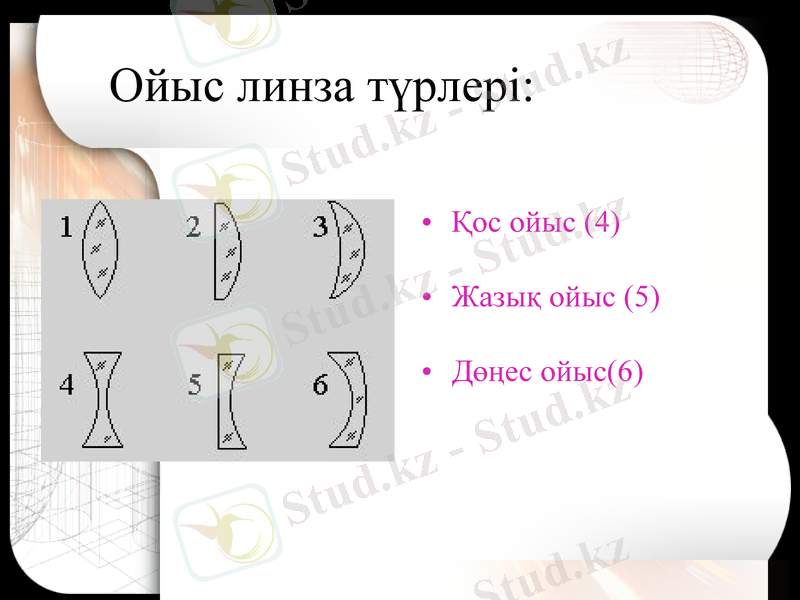

Ойыс линза түрлері:

Қос ойыс (4)

Жазық ойыс (5)

Дөңес ойыс(6)

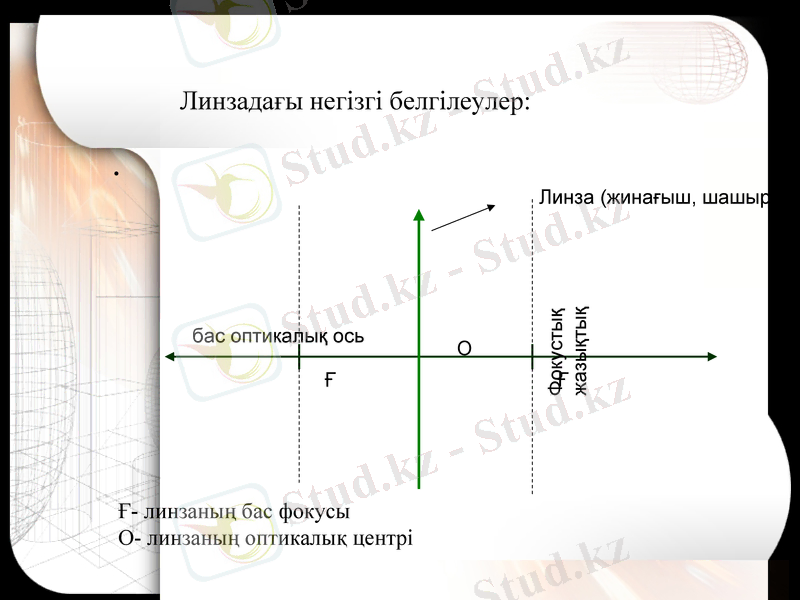

Ғ- линзаның бас фокусы О- линзаның оптикалық центрі

.

Линзадағы негізгі белгілеулер:

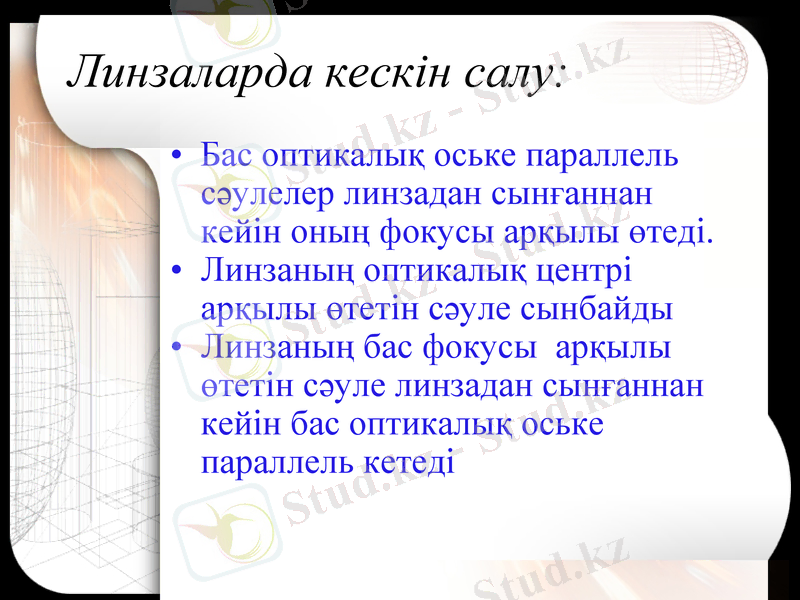

Линзаларда кескін салу:

Бас оптикалық оське параллель сәулелер линзадан сынғаннан кейін оның фокусы арқылы өтеді.

Линзаның оптикалық центрі арқылы өтетін сәуле сынбайды

Линзаның бас фокусы арқылы өтетін сәуле линзадан сынғаннан кейін бас оптикалық оське параллель кетеді

*

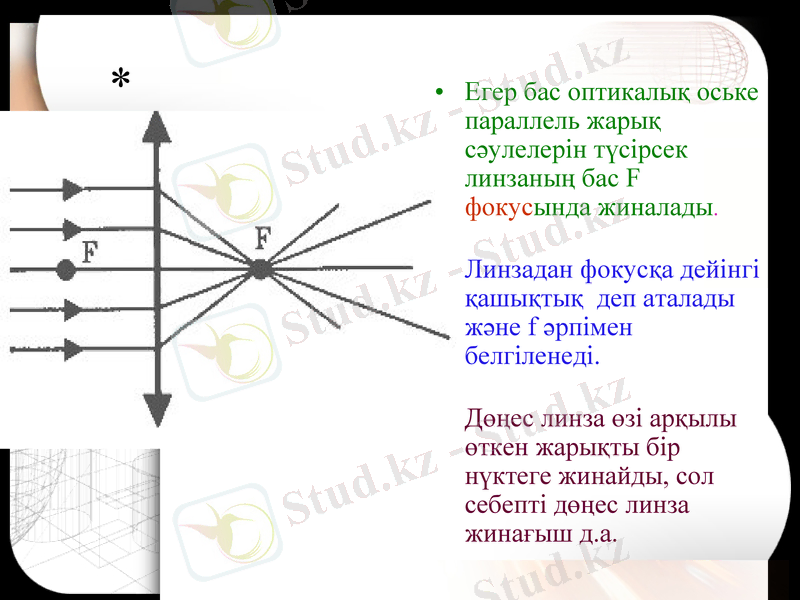

Егер бас оптикалық оське параллель жарық сәулелерін түсірсек линзаның бас F фокусында жиналады.

Линзадан фокусқа дейінгі қашықтық деп аталады және f әрпімен белгіленеді.

Дөңес линза өзі арқылы өткен жарықты бір нүктеге жинайды, сол себепті дөңес линза жинағыш д. а.

*

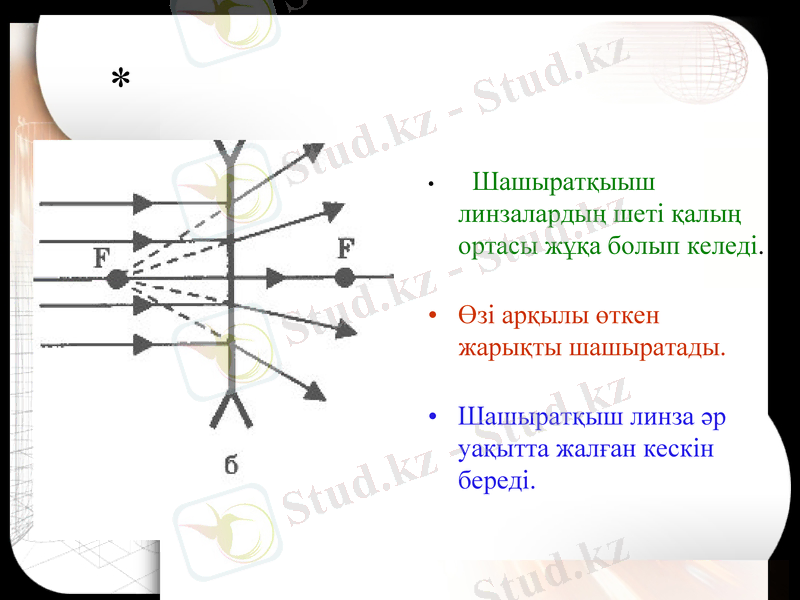

Шашыратқыыш линзалардың шеті қалың ортасы жұқа болып келеді.

Өзі арқылы өткен жарықты шашыратады.

Шашыратқыш линза әр уақытта жалған кескін береді.

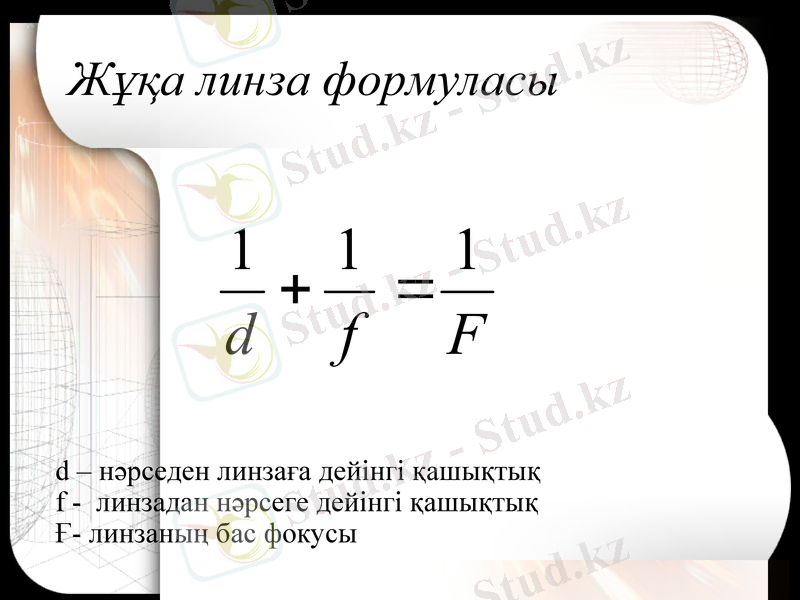

Жұқа линза формуласы

d - нәрседен линзаға дейінгі қашықтық

f - линзадан нәрсеге дейінгі қашықтық

Ғ- линзаның бас фокусы

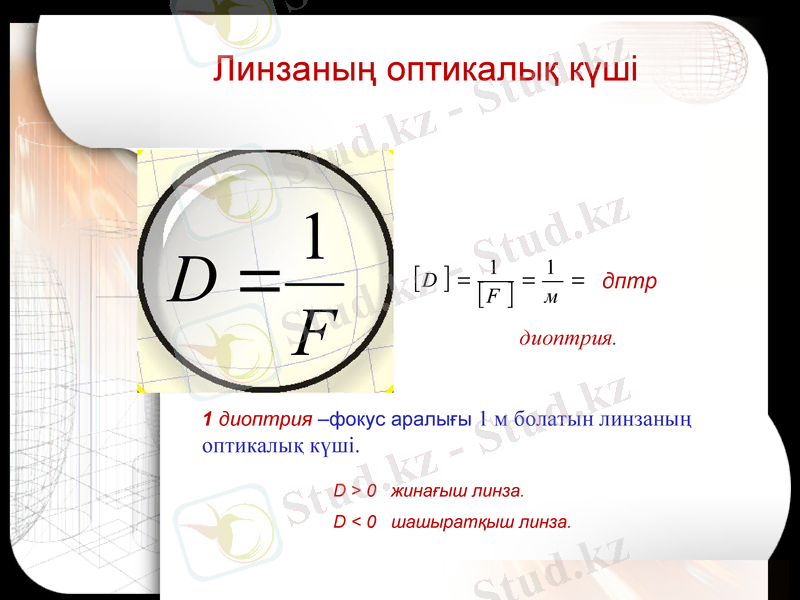

Линзаның оптикалық күші

дптр

D > 0 жинағыш линза.

D < 0 шашыратқыш линза.

диоптрия.

1 диоптрия -фокус аралығы 1 м болатын линзаның оптикалық күші.

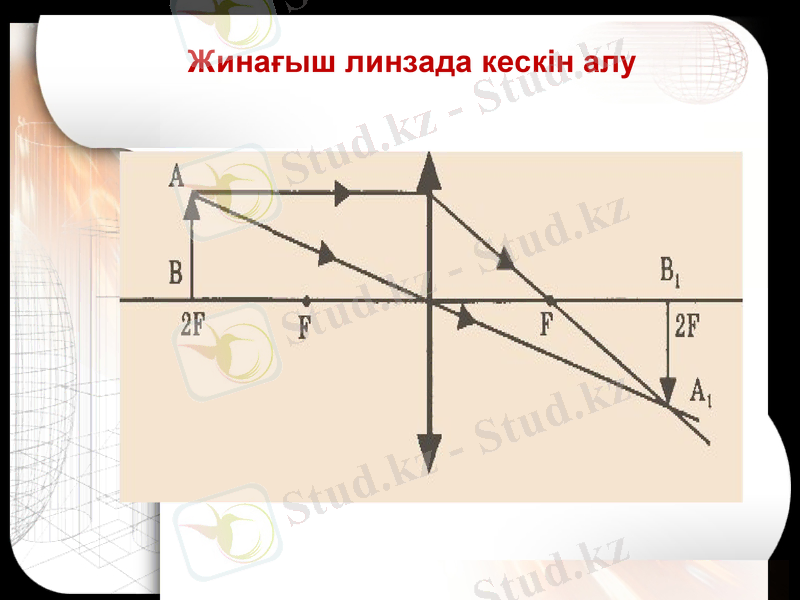

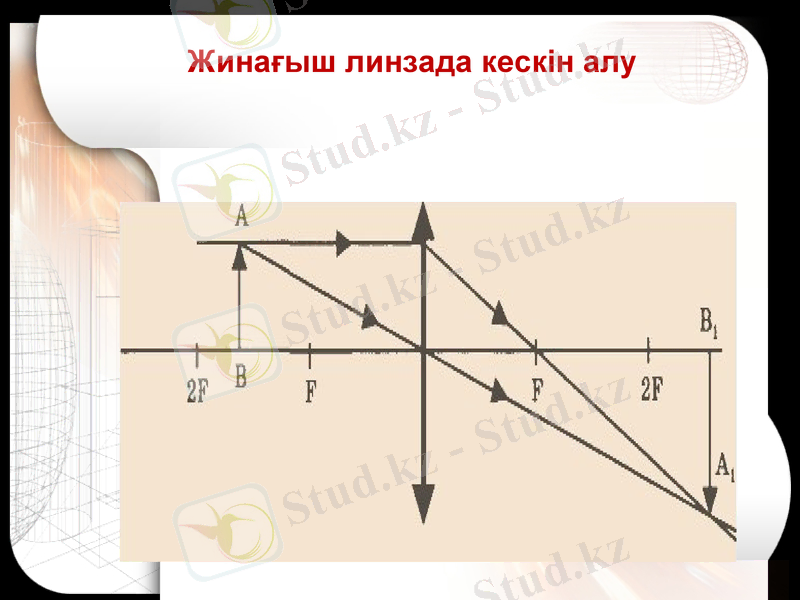

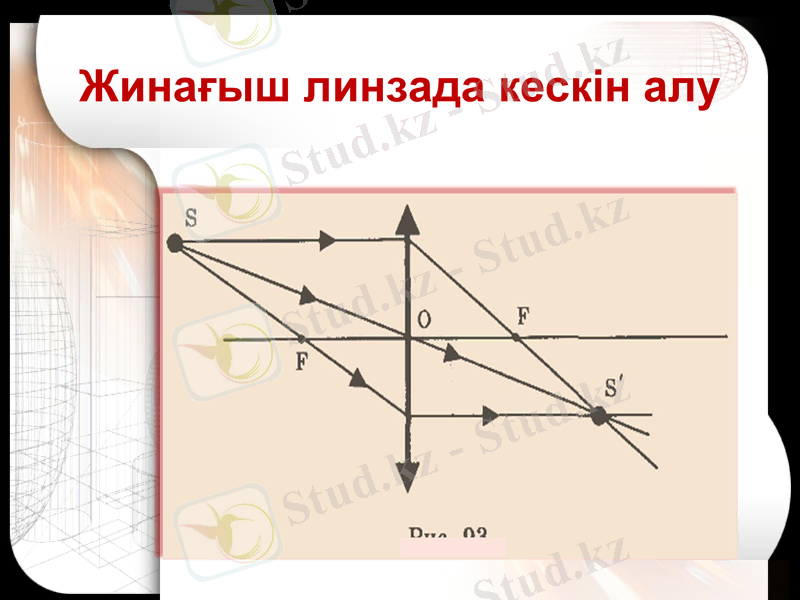

Жинағыш линзада кескін алу

Жинағыш линзада кескін алу

А

В

А’

B’

O

2F

F

F

2F

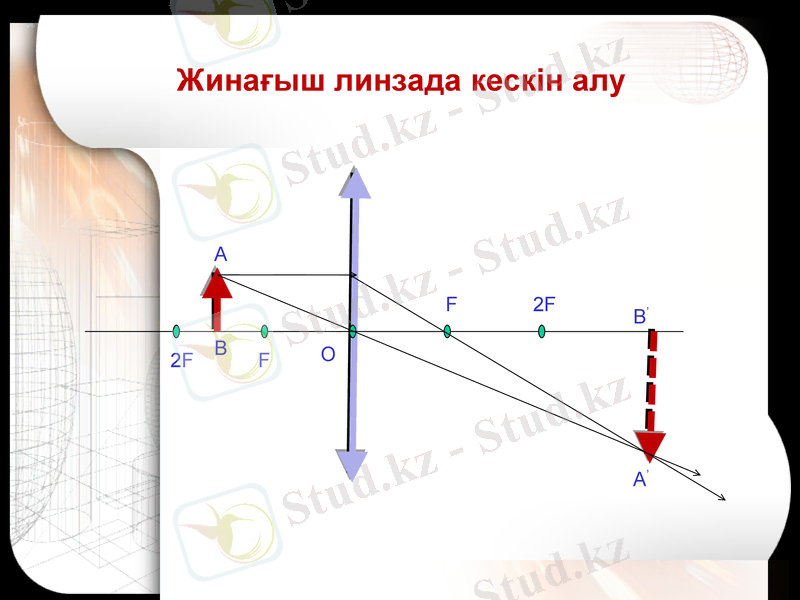

Жинағыш линзада кескін алу

Жинағыш линзада кескін алу

А

В

А’

B’

O

2F

F

F

2F

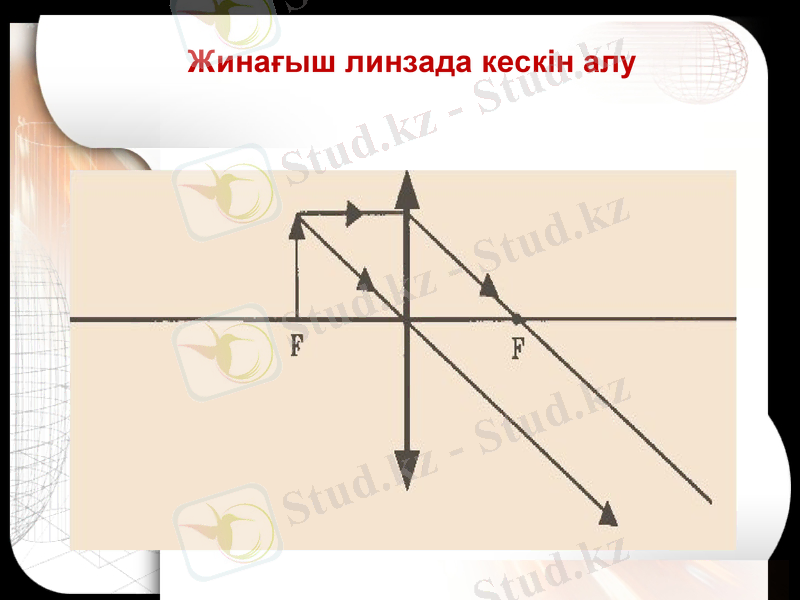

Жинағыш линзада кескін алу

Жинағыш линзада кескін алу

Жинағыш линзада кескін алу

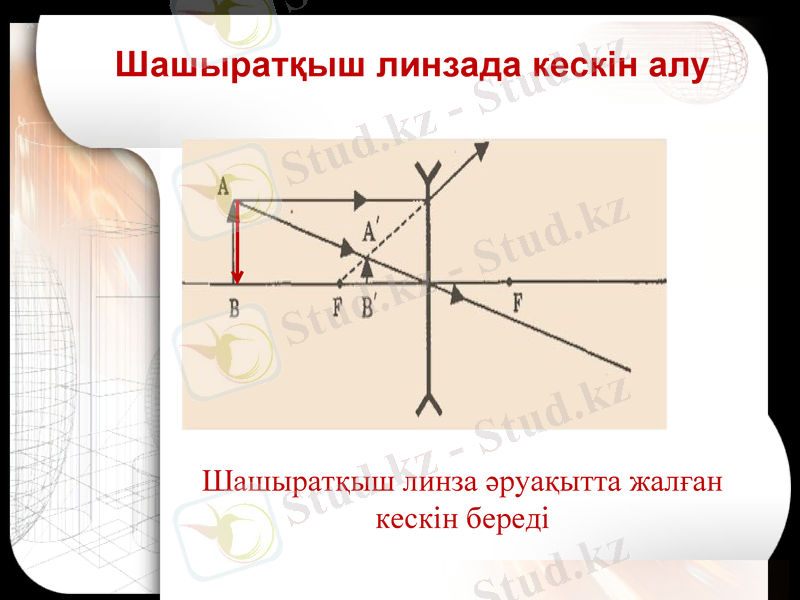

Шашыратқыш линза әруақытта жалған кескін береді

Шашыратқыш линзада кескін алу

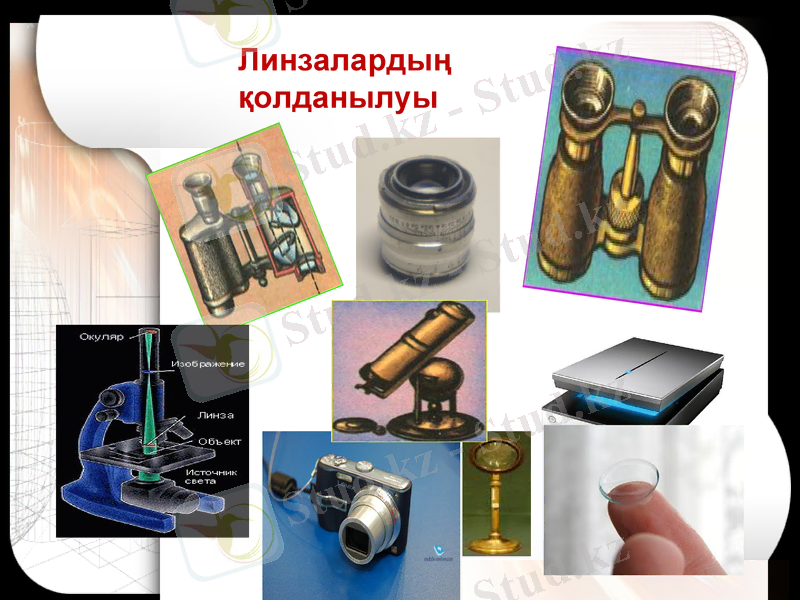

Линзалардың қолданылуы
