Кузовты сырлау және жапсырмалау жұмыстарына арналған жабдықтар

Презентация қосу

Кузовты сырлау және
жапсырмалау
жұмыстарына
арналған жабдықтар
Кузовты жөндеу
жұмыстары
Кузовты жөндеу жұмыстары -
кeрeк құрал - саймандар мен
.
жабдықтарды , белгілі бір білім
және дағдыны қажет ететін қиын

технологиялық процесс.
Соңғы жылдары бүлінген
жақтаулар(рам) және автомобиль
кузовын жөндеу үшін
пайдаланылатын құрылғылардың
екі бағытта жүргізіліп жүр.
1. Үлкен АТПларда , сондай-ақ
мамандандырылған кәсіпорындарда
кузовты жөндеу кезінде зақымданған
автомобильдерді тіркейтін станционарлы
автомобильді көтергіштер, станционарлы
құрылғылар және автомобиль кузовының
бөлшектерін түзеу кезіндегі жабдықтар
қолданылады. Жиі орнату және көтеруді
бірегей стенд қалыптастырады, ол кузовты
жөндеуге ғана емес басқа да жөндеу
жұмыстарын жүргізуге мүмкіндік береді.
2. Түрлі жөндеу жұмыстарын
орындайтын кіші АТПларда, автомобиль
кузовын қалпына келтіру үшін көбіне
жылжымалы орнатуларды қолданады.
Автокөліктің деформацияланған кузовы
үшін құрылғылардың даму
тенденциясының екі түрін атап өту
қажет. Олардың бірі – автомобильдердің
әр түрлі маркалы жөндеуінде
пайдаланылатын әмбебап құралдар мен
құрылғыларды дамыту. Тағы бір үрдіс-
автомобильдің тек белгілі бір маркасын
жөндеуге пайдаланылатын арнайы
құрылғылар мен құралдар әзірлеу. Бұл
мамандандырылған құрал олардың
Кузовты жөндеу цехындағы
негізгі жабдықтар:
1. Кузовты жөндеуге арналған
стапельдер;
2. Кузов геометриясын тексеру үшін
қызмет ететін өлшеу жабдықтары;
3. Көмекші жабдықтар;
4. Кузовты жөндеуге арналған көтеру
жабдықтары;
5. Дәнекерлеу жабдықтары
6. Кузовты сырлауға арналған
жабдықтар.
Кузовты жөндеуге арналған
стапельдер
Стапель - кузов геомериясын
қалпына келтірген кезде
өлшемдерін сақтай алатын арнайы
құрылғы. Ол автокөлік кузовын
берік орнататын қиын
конструкциялы жабдық.
Стапель - кузовты жөндеу
жұмысының ажырамас бөлігі.
Стапельдің 3 түрі белгіленген:

1. Едендік стапельдер(сурет1). Еденде тасымалданатын
корнштейндер немесе мұнаралары бекітілген,
балкалардан жасалған конструкция орнатылады.
Мұндай стапель стационарлы орынды қажет етеді.
2. Рамалы стапель(сурет2). Кез келген кең жерде
орнатылады алады , кейін оңай демонтаж жасауға
болады. Автокөлік өз жүрісімен немесе жүкарба арқылы
орынға тартылады, кейін рама көтеріліп, автокөлік оған
арнайы қысқыштар арқылы берік орнатылады. Мобильді
мұнаралар белгілі интрвалдар арқылы кузовтың бүкіл
жағында орналасуы мүмкін, ол кузов геометриясын
қалпына келтіру үшін едәуір үлкен жұмыстарды
орындауға мүмкіндік береді.

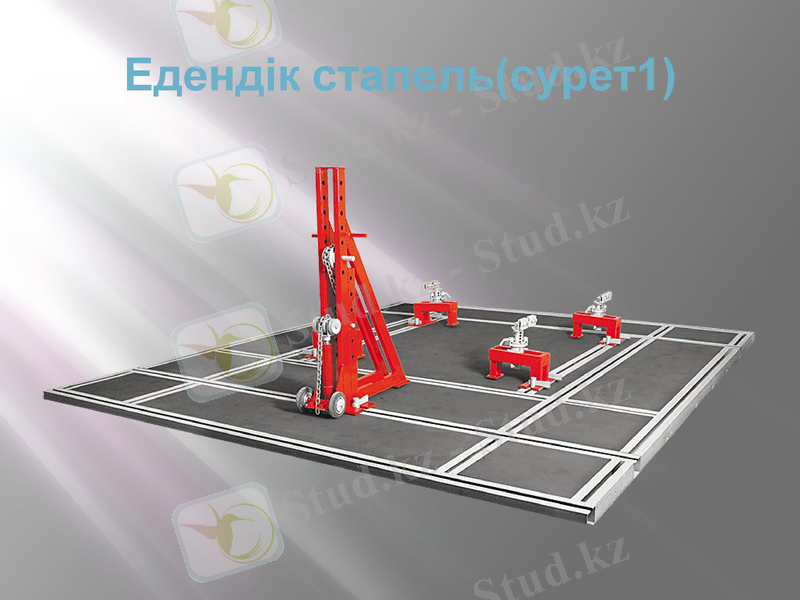

Едендік стапель(сурет1)

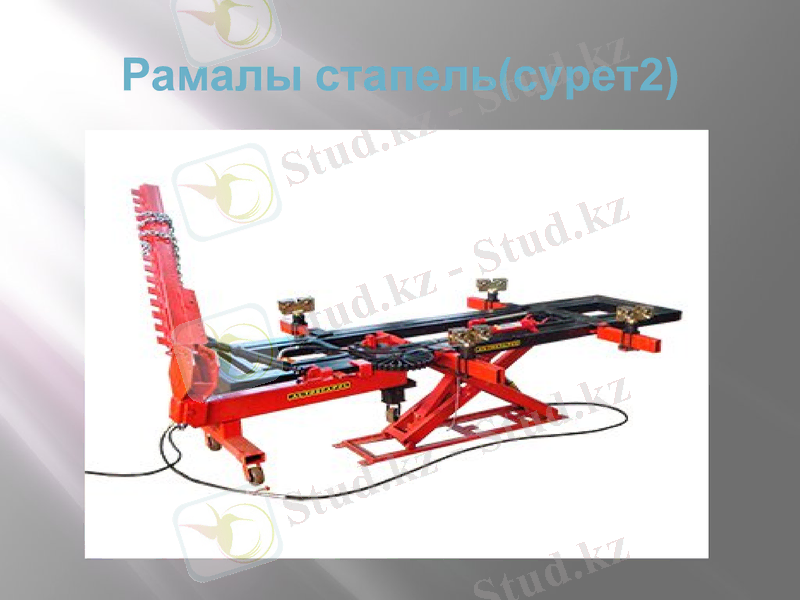

Рамалы стапель(сурет2)

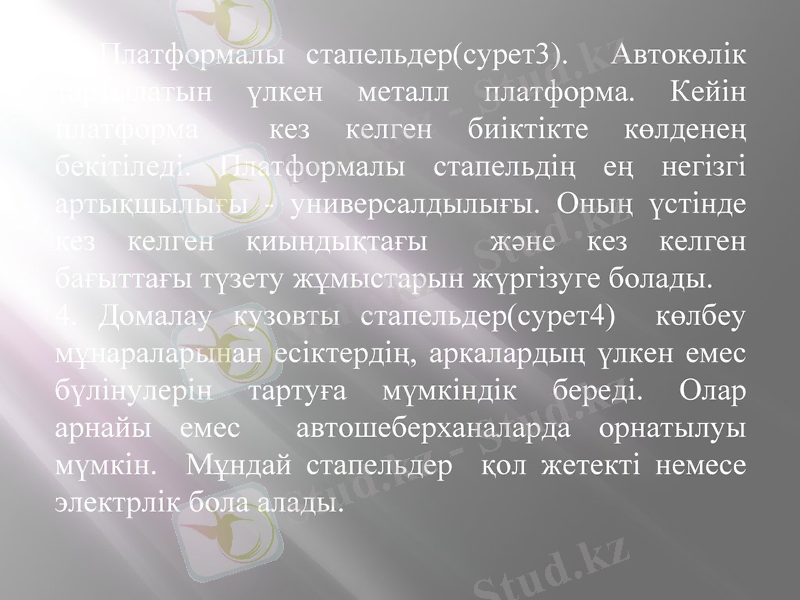

3. Платформалы стапельдер(сурет3). Автокөлік
тартылатын үлкен металл платформа. Кейін
платформа кез келген биіктікте көлденең
бекітіледі. Платформалы стапельдің ең негізгі
артықшылығы - универсалдылығы. Оның үстінде
кез келген қиындықтағы және кез келген
бағыттағы түзету жұмыстарын жүргізуге болады.
4. Домалау кузовты стапельдер(сурет4) көлбеу
мұнараларынан есіктердің, аркалардың үлкен емес
бүлінулерін тартуға мүмкіндік береді. Олар
арнайы емес автошеберханаларда орнатылуы
мүмкін. Мұндай стапельдер қол жетекті немесе
электрлік бола алады.

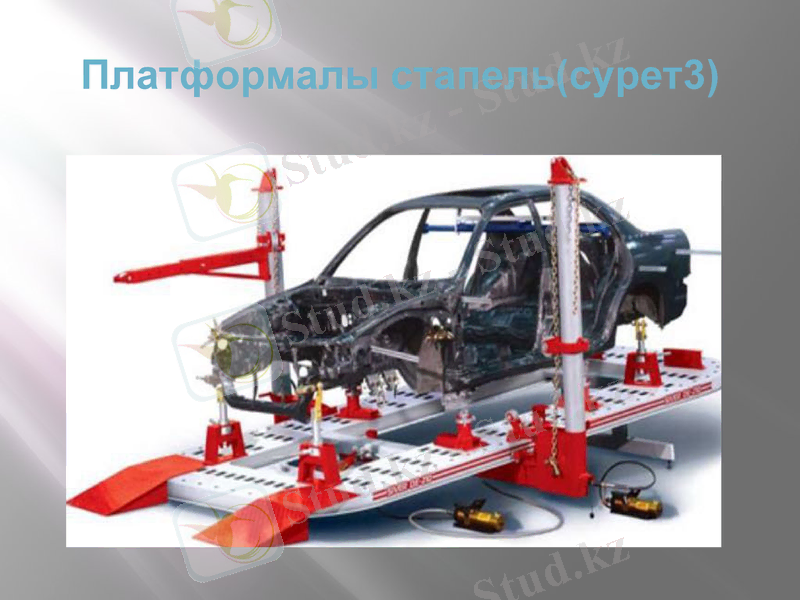

Платформалы стапель(сурет3)

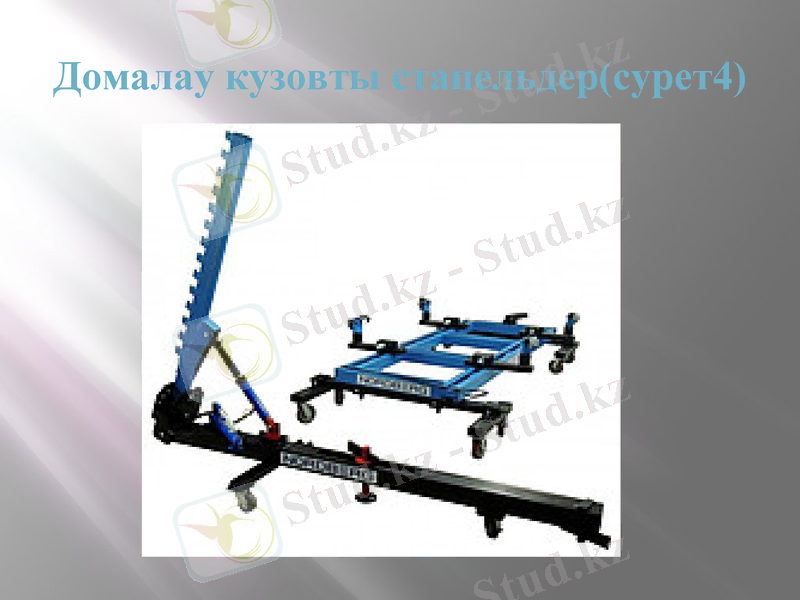

Домалау кузовты стапельдер(сурет4)

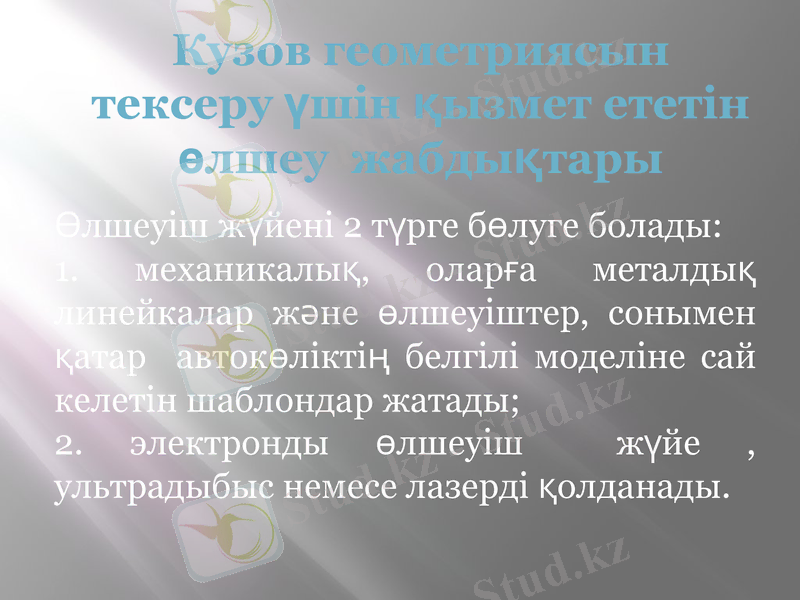

Кузов геометриясын
тексеру үшін қызмет
ететін өлшеу
Өлшеуіш жабдықтары
жүйені 2 түрге бөлуге
болады:
1. механикалық, оларға металдық
линейкалар және өлшеуіштер,
сонымен қатар автокөліктің белгілі
моделіне сай келетін шаблондар
жатады;
2. электронды өлшеуіш жүйе ,
ультрадыбыс немесе лазерді

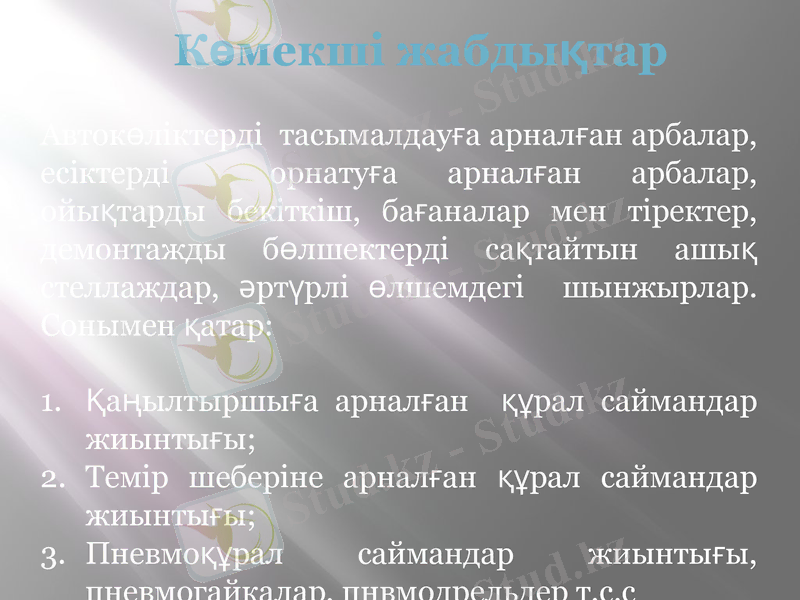

Көмекші жабдықтар
Автокөліктерді тасымалдауға арналған
арбалар, есіктерді орнатуға арналған
арбалар, ойықтарды бекіткіш, бағаналар
мен тіректер, демонтажды бөлшектерді
сақтайтын ашық стеллаждар, әртүрлі
өлшемдегі шынжырлар. Сонымен қатар:

1. Қаңылтыршыға арналған құрал
саймандар жиынтығы;
2. Темір шеберіне арналған құрал
саймандар жиынтығы;
3. Пневмоқұрал саймандар жиынтығы,
пневмогайкалар, пнвмодрельдер т.с.с

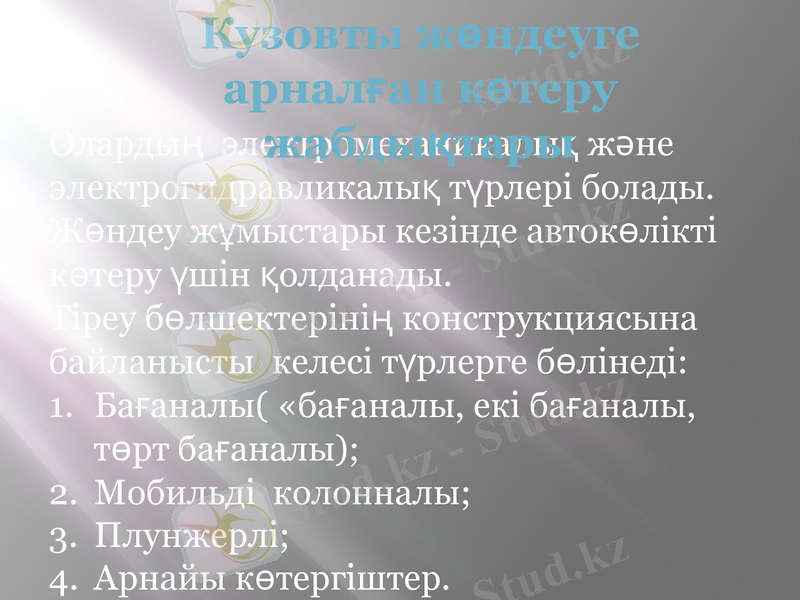

Кузовты жөндеуге
арналған көтеру
жабдықтары
Олардың электромеханикалық
және электрогидравликалық түрлері
болады. Жөндеу жұмыстары
кезінде автокөлікті көтеру үшін
қолданады.
Тіреу бөлшектерінің
конструкциясына байланысты
келесі түрлерге бөлінеді:
1. Бағаналы( «бағаналы, екі
бағаналы, төрт бағаналы);
2. Мобильді колонналы;

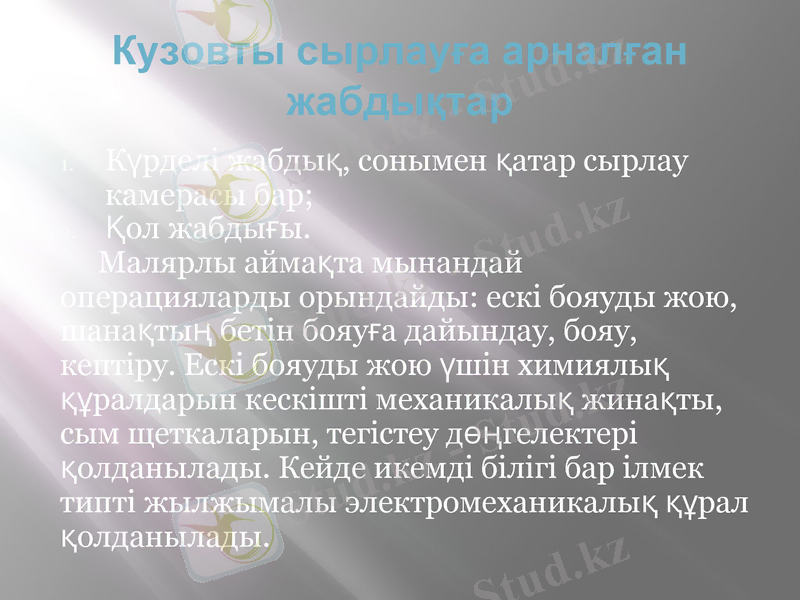

Кузовты сырлауға арналған
жабдықтар
1. Күрделі жабдық, сонымен қатар сырлау
камерасы бар;
2. Қол жабдығы.

Малярлы аймақта мынандай
операцияларды орындайды: ескі бояуды жою,
шанақтың бетін бояуға дайындау, бояу,
кептіру. Ескі бояуды жою үшін химиялық
құралдарын кескішті механикалық жинақты,
сым щеткаларын, тегістеу дөңгелектері
қолданылады. Кейде икемді білігі бар ілмек
типті жылжымалы электромеханикалық құрал
қолданылады.

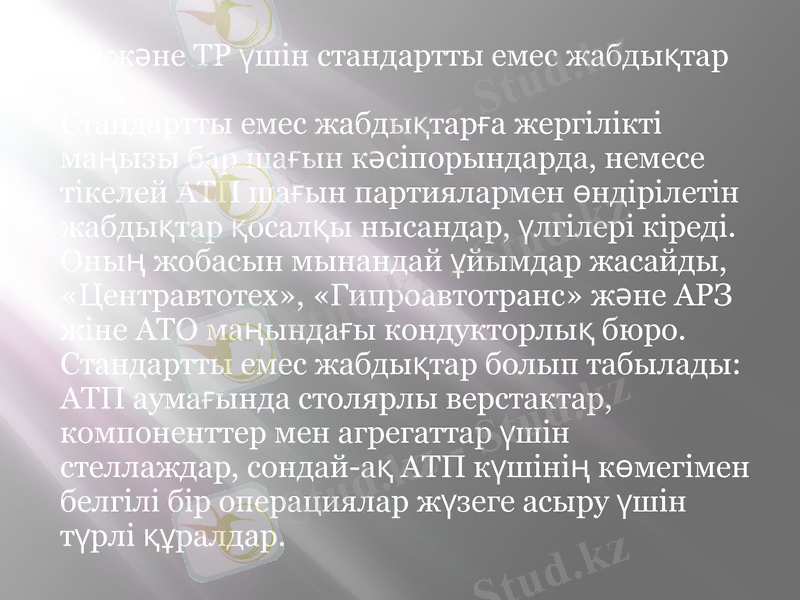

ТО және ТР үшін стандартты емес жабдықтар

Стандартты емес жабдықтарға жергілікті
маңызы бар шағын кәсіпорындарда, немесе
тікелей АТП шағын партиялармен өндірілетін
жабдықтар қосалқы нысандар, үлгілері кіреді.
Оның жобасын мынандай ұйымдар жасайды,
«Центравтотех», «Гипроавтотранс» және АРЗ
жіне АТО маңындағы кондукторлық бюро.
Стандартты емес жабдықтар болып табылады:
АТП аумағында столярлы верстактар,
компоненттер мен агрегаттар үшін стеллаждар,
сондай-ақ АТП күшінің көмегімен белгілі бір
операциялар жүзеге асыру үшін түрлі құралдар.
Назарларыңы
зға рақмет!
