Дәріс 22. Электр қорғау жүйелері: кернеуді түзету, күшейту, тұрақтандыру және қорғаныс құралдары

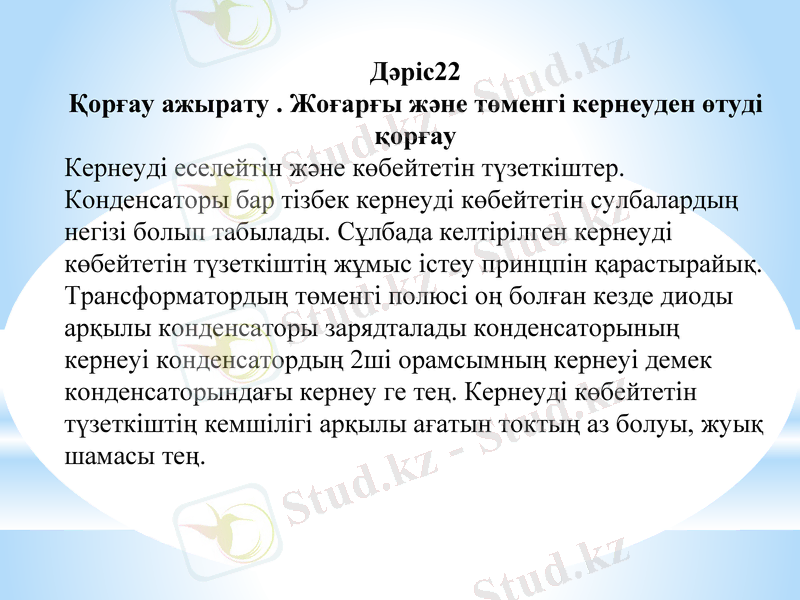

Дәріс22

Қорғау ажырату . Жоғарғы және төменгі кернеуден өтуді қорғау

Кернеуді еселейтін және көбейтетін түзеткіштер. Конденсаторы бар тізбек кернеуді көбейтетін сулбалардың негізі болып табылады. Сұлбада келтірілген кернеуді көбейтетін түзеткіштің жұмыс істеу принцпін қарастырайық. Трансформатордың төменгі полюсі оң болған кезде диоды арқылы конденсаторы зарядталады конденсаторының кернеуі конденсатордың 2ші орамсымның кернеуі демек конденсаторындағы кернеу ге тең. Кернеуді көбейтетін түзеткіштің кемшілігі арқылы ағатын токтың аз болуы, жуық шамасы тең.

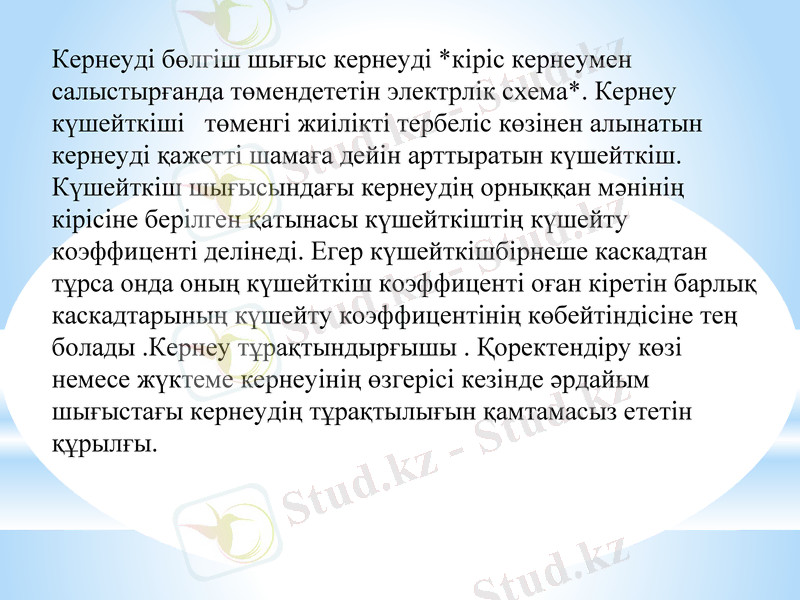

Кернеуді бөлгіш шығыс кернеуді *кіріс кернеумен салыстырғанда төмендететін электрлік схема*. Кернеу күшейткіші төменгі жиілікті тербеліс көзінен алынатын кернеуді қажетті шамаға дейін арттыратын күшейткіш. Күшейткіш шығысындағы кернеудің орныққан мәнінің кірісіне берілген қатынасы күшейткіштің күшейту коэффиценті делінеді. Егер күшейткішбірнеше каскадтан тұрса онда оның күшейткіш коэффиценті оған кіретін барлық каскадтарының күшейту коэффицентінің көбейтіндісіне тең болады . Кернеу тұрақтындырғышы . Қоректендіру көзі немесе жүктеме кернеуінің өзгерісі кезінде әрдайым шығыстағы кернеудің тұрақтылығын қамтамасыз ететін құрылғы.

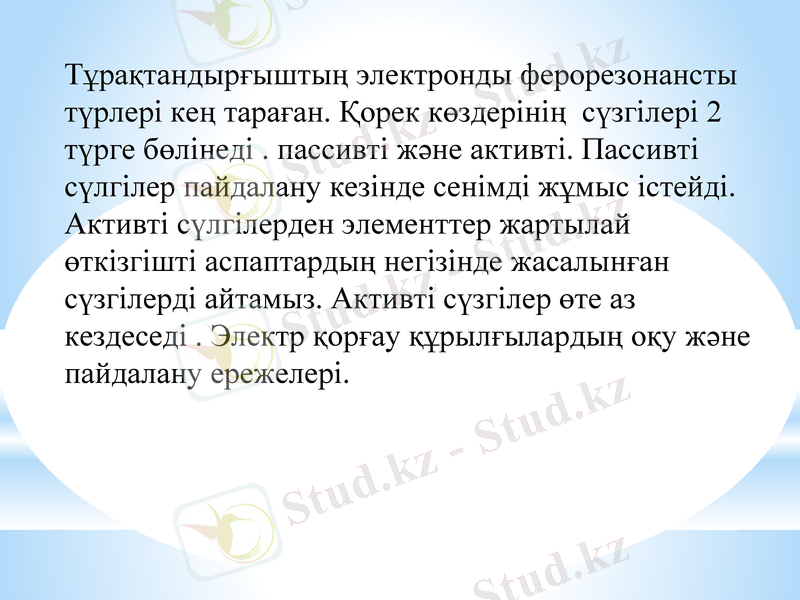

Тұрақтандырғыштың электронды ферорезонансты түрлері кең тараған. Қорек көздерінің сүзгілері 2 түрге бөлінеді . пассивті және активті. Пассивті сүлгілер пайдалану кезінде сенімді жұмыс істейді. Активті сүлгілерден элементтер жартылай өткізгішті аспаптардың негізінде жасалынған сүзгілерді айтамыз. Активті сүзгілер өте аз кездеседі . Электр қорғау құрылғылардың оқу және пайдалану ережелері.

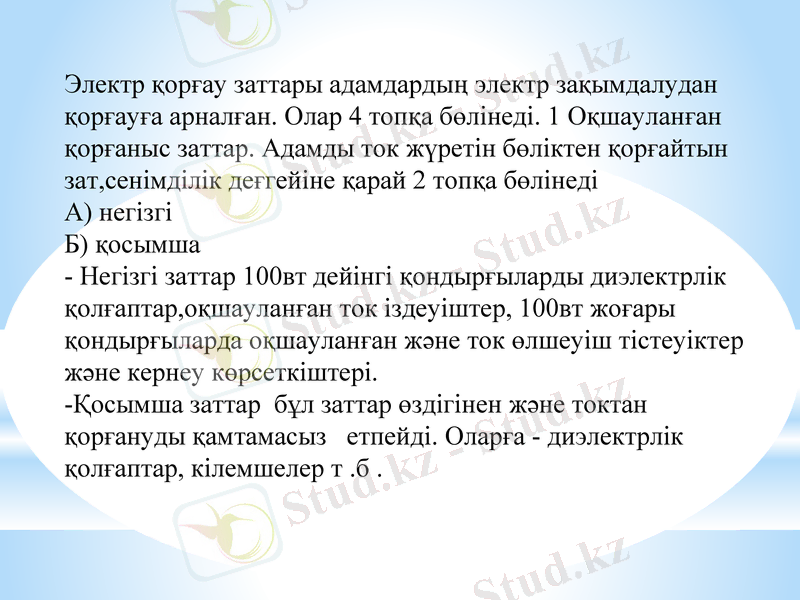

Электр қорғау заттары адамдардың электр зақымдалудан қорғауға арналған. Олар 4 топқа бөлінеді. 1 Оқшауланған қорғаныс заттар. Адамды ток жүретін бөліктен қорғайтын зат, сенімділік деғгейіне қарай 2 топқа бөлінеді

А) негізгі

Б) қосымша

- Негізгі заттар 100вт дейінгі қондырғыларды диэлектрлік қолғаптар, оқшауланған ток іздеуіштер, 100вт жоғары қондырғыларда оқшауланған және ток өлшеуіш тістеуіктер және кернеу көрсеткіштері.

-Қосымша заттар бұл заттар өздігінен және токтан қорғануды қамтамасыз етпейді. Оларға - диэлектрлік қолғаптар, кілемшелер т . б .

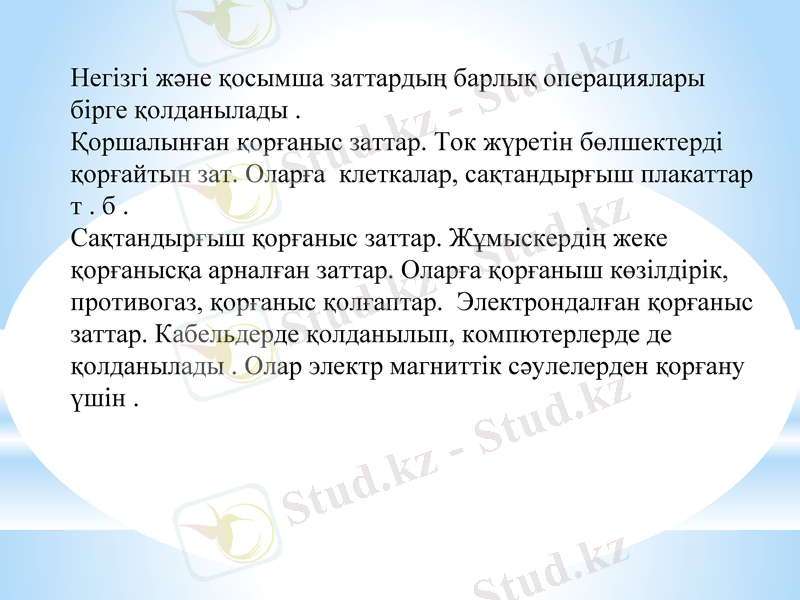

Негізгі және қосымша заттардың барлық операциялары бірге қолданылады .

Қоршалынған қорғаныс заттар. Ток жүретін бөлшектерді қорғайтын зат. Оларға клеткалар, сақтандырғыш плакаттар т . б .

Сақтандырғыш қорғаныс заттар. Жұмыскердің жеке қорғанысқа арналған заттар. Оларға қорғаныш көзілдірік, противогаз, қорғаныс қолғаптар. Электрондалған қорғаныс заттар. Кабельдерде қолданылып, компютерлерде де қолданылады . Олар электр магниттік сәулелерден қорғану үшін .
