Жылуалмастырғыш аппараттар

Презентация қосу

Жылуалмастырғыш
аппараттар

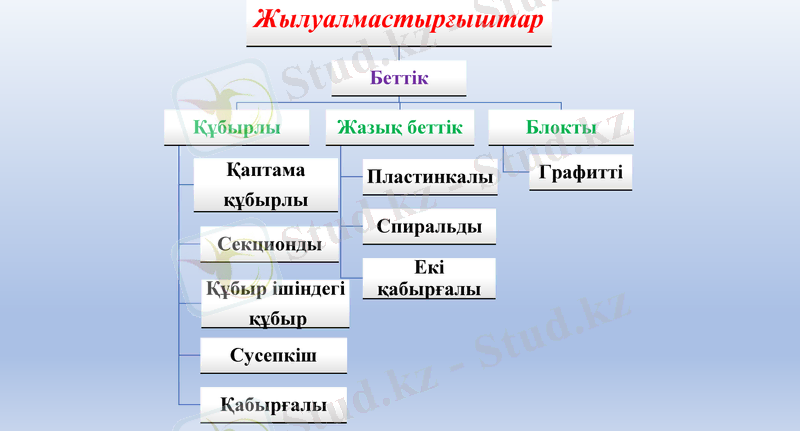

Жылуалмастырғыштар

Беттік

Құбырлы Жазық беттік Блокты

Қаптама Пластинкалы Графитті
құбырлы
Спиральды
Секционды
Екі
Құбыр ішіндегі қабырғалы
құбыр
Сусепкіш

Қабырғалы

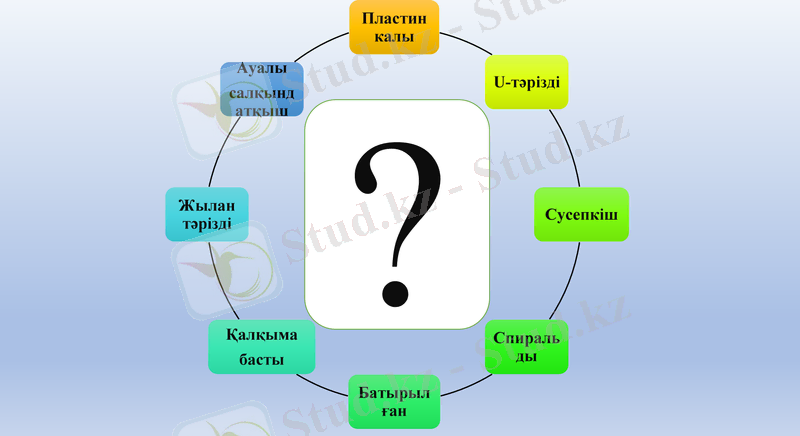

Пластин
калы
Ауалы U-
салқын тәрізді

?
датқыш

Жылан
Сусепкіш
тәрізді

Қалқыма Спираль
басты ды

Батырыл
ған

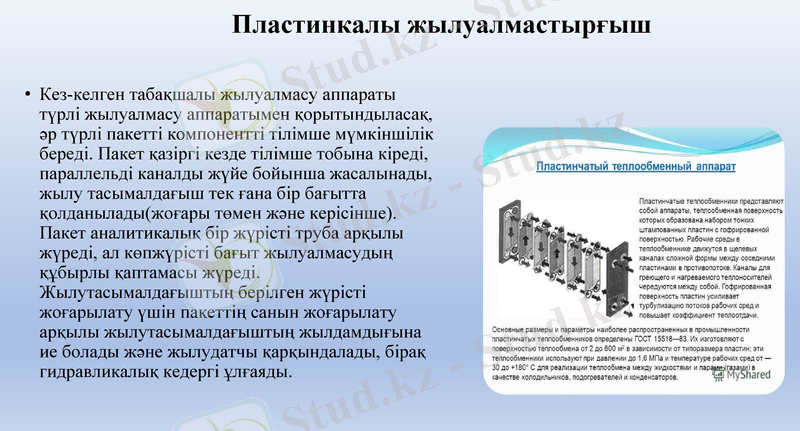

Пластинкалы жылуалмастырғыш

• Кез-келген табақшалы жылуалмасу аппараты
түрлі жылуалмасу аппаратымен
қорытындыласақ, әр түрлі пакетті компонентті
тілімше мүмкіншілік береді. Пакет қазіргі кезде
тілімше тобына кіреді, параллельді каналды ж үйе
бойынша жасалынады, жылу тасымалда ғыш тек
ғана бір бағытта қолданылады(жоғары төмен
және керісінше). Пакет аналитикалық бір жүрісті
труба арқылы жүреді, ал көпжүрісті бағыт
жылуалмасудың құбырлы қаптамасы жүреді.
Жылутасымалдағыштың берілген жүрісті
жоғарылату үшін пакеттің санын жоғарылату
арқылы жылутасымалдағыштың жылдамдығына
ие болады және жылудатчы қарқындалады, бірақ
гидравликалық кедергі ұлғаяды.

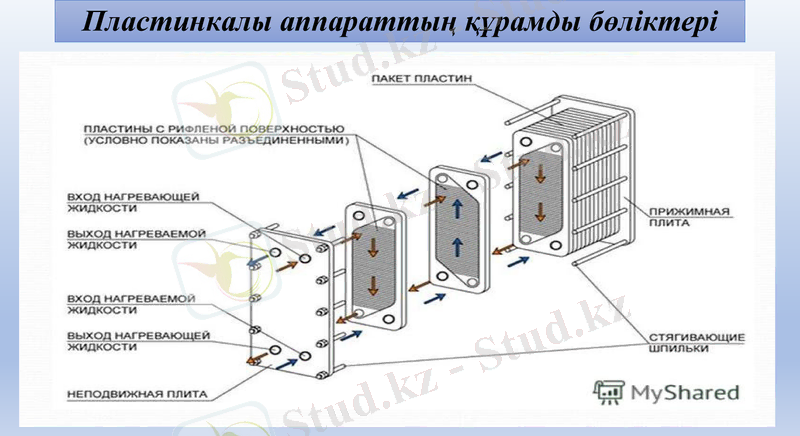

Пластинкалы аппараттың құрамды бөліктері

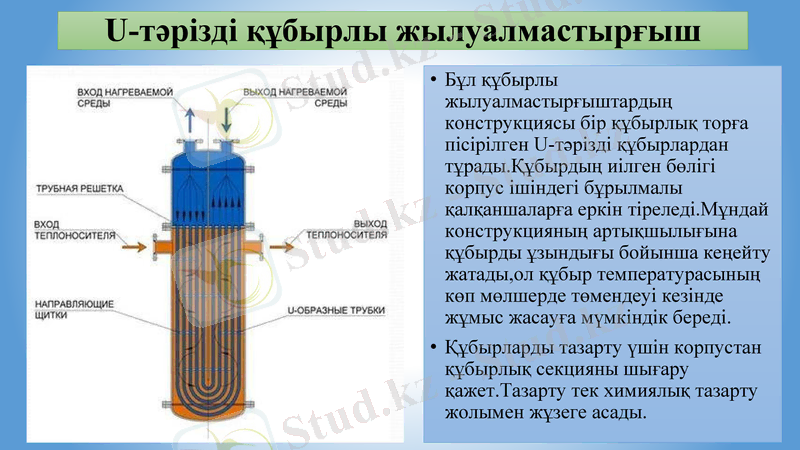

U-тәрізді құбырлы жылуалмастырғыш
• Бұл құбырлы
жылуалмастырғыштардың
конструкциясы бір құбырлық торға
пісірілген U-тәрізді құбырлардан
тұрады.Құбырдың иілген бөлігі
корпус ішіндегі бұрылмалы
қалқаншаларға еркін тіреледі.Мұндай
конструкцияның артықшылығына
құбырды ұзындығы бойынша кеңейту
жатады,ол құбыр температурасының
көп мөлшерде төмендеуі кезінде
жұмыс жасауға мүмкіндік береді.
• Құбырларды тазарту үшін корпустан
құбырлық секцияны шығару
қажет.Тазарту тек химиялық тазарту
жолымен жұзеге асады.

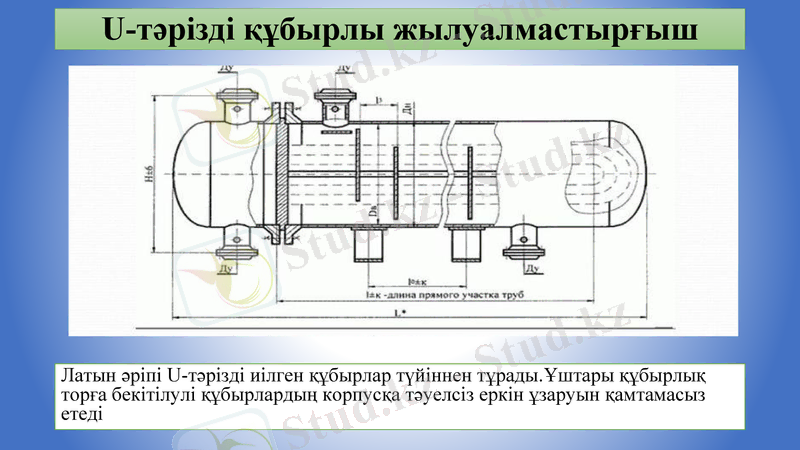

U-тәрізді құбырлы жылуалмастырғыш

Латын әріпі U-тәрізді иілген құбырлар түйіннен тұрады.Ұштары құбырлы қ тор ға
бекітілулі құбырлардың корпусқа тәуелсіз еркін ұзаруын қамтамасыз етеді

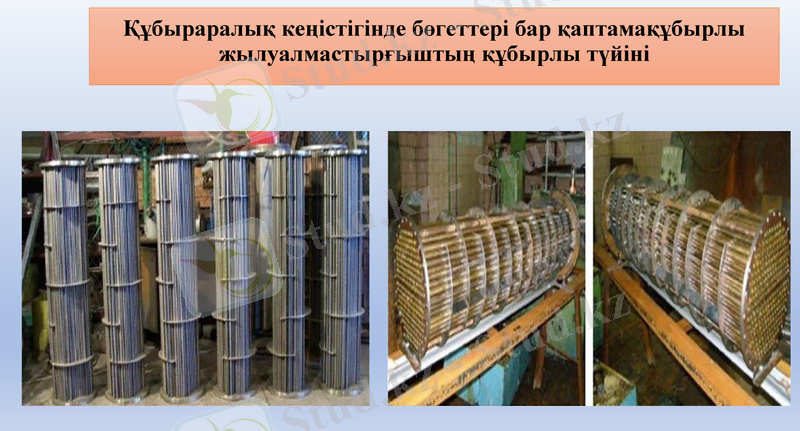

Құбыраралық кеңістігінде бөгеттері бар қаптамақұбырлы жылуалмастырғыштың құбырлы түйіні

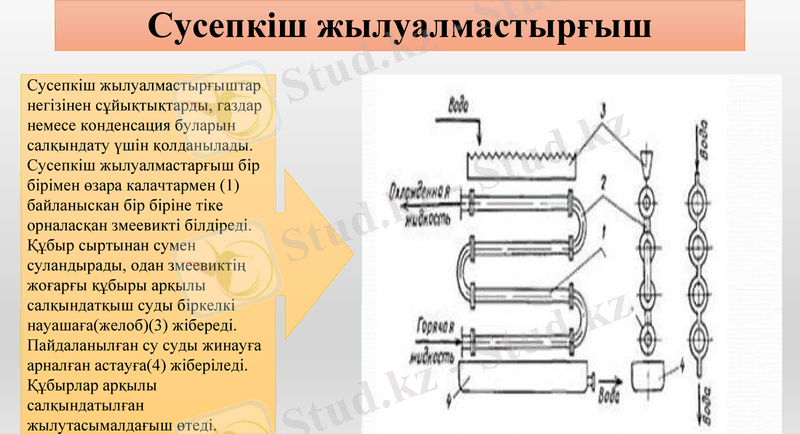

Сусепкіш жылуалмастырғыш
Сусепкіш жылуалмастырғыштар
негізінен сұйықтықтарды, газдар
немесе конденсация буларын
салқындату үшін қолданылады.
Сусепкіш жылуалмастарғыш бір
бірімен өзара калачтармен (1)
байланыскан бір біріне тіке
орналасқан змеевикті білдіреді.
Құбыр сыртынан сумен
суландырады, одан змеевиктің
жоғарғы құбыры арқылы
салқындатқыш суды біркелкі
науашаға(желоб)(3) жібереді.
Пайдаланылған су суды жинауға
арналған астауға(4) жіберіледі.
Құбырлар арқылы
салқындатылған
жылутасымалдағыш өтеді.

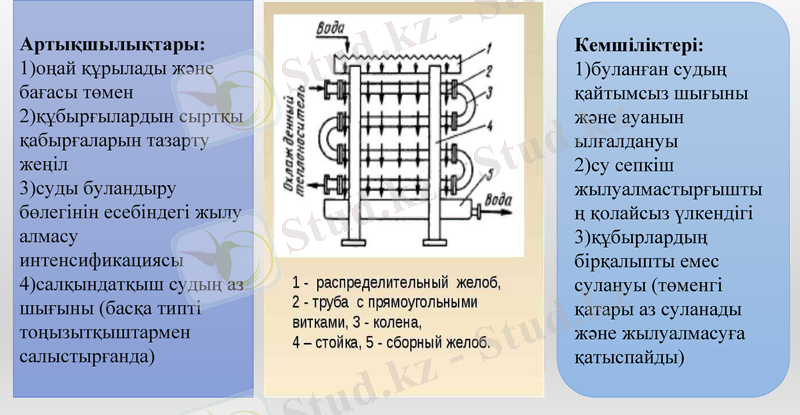

Артықшылықтары: Кемшіліктері:
1)оңай құрылады және 1)буланған судың
бағасы төмен қайтымсыз шығыны
2)құбырғылардын және ауанын
сыртқы қабырғаларын ылғалдануы
тазарту жеңіл 2)су сепкіш
3)суды буландыру жылуалмастырғышты
бөлегінін есебіндегі жылу ң қолайсыз үлкендігі
алмасу 3)құбырлардың
интенсификациясы бірқалыпты емес
4)салқындатқыш судың сулануы (төменгі
аз шығыны (басқа типті қатары аз суланады
тоңызытқыштармен және жылуалмасуға
салыстырғанда) қатыспайды)

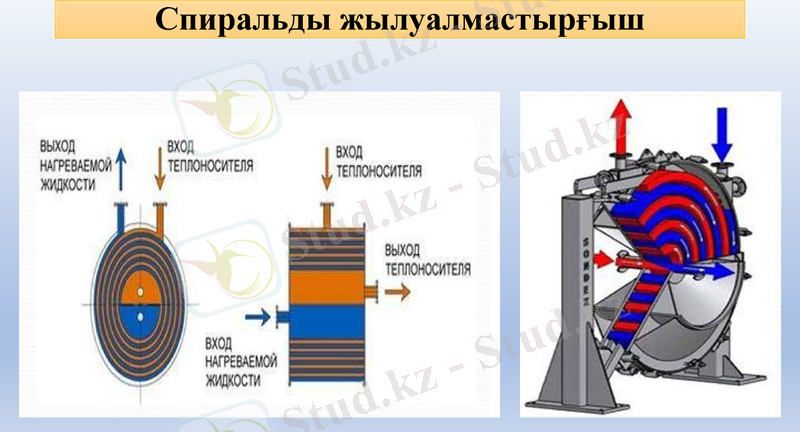

Спиральды жылуалмастырғыш

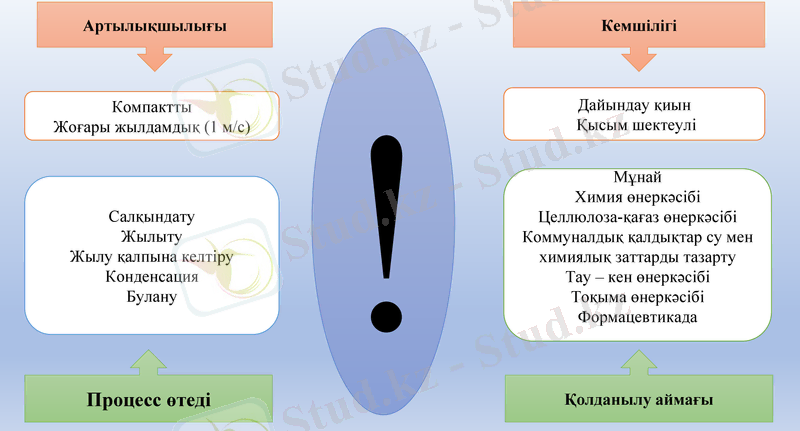

Артылықшылығы Кемшілігі

!
Компактты Дайындау қиын
Жоғары жылдамдық (1 м/с) Қысым шектеулі

Мұнай
Химия өнеркәсібі
Салқындату Целлюлоза-қағаз өнеркәсібі
Жылыту Коммуналдық қалдықтар су мен
Жылу қалпына келтіру химиялық заттарды тазарту
Конденсация Тау – кен өнеркәсібі
Булану Тоқыма өнеркәсібі
Формацевтикада

Процесс өтеді Қолданылу аймағы

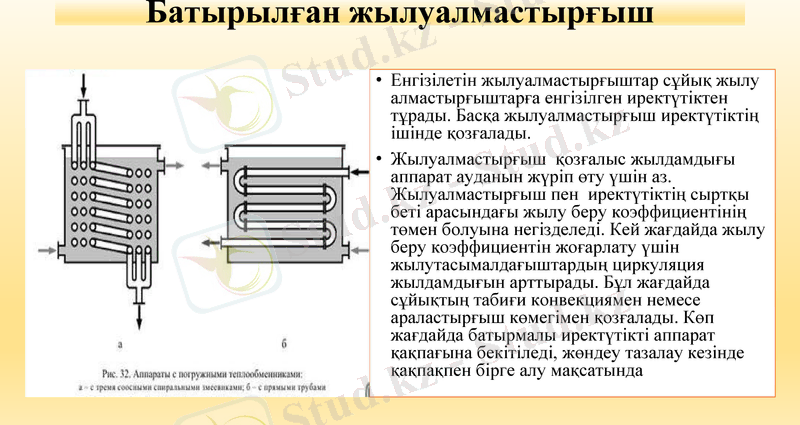

Батырылған жылуалмастырғыш

• Енгізілетін жылуалмастырғыштар сұйық жылу
алмастырғыштарға енгізілген иректүтіктен тұрады.
Басқа жылуалмастырғыш иректүтіктің ішінде
қозғалады.
• Жылуалмастырғыш қозғалыс жылдамдығы
аппарат ауданын жүріп өту үшін аз.
Жылуалмастырғыш пен иректүтіктің сыртқы беті
арасындағы жылу беру коэффициентінің төмен
болуына негізделеді. Кей жағдайда жылу беру
коэффициентін жоғарлату үшін
жылутасымалдағыштардың циркуляция
жылдамдығын арттырады. Бұл жағдайда
сұйықтың табиғи конвекциямен немесе
араластырғыш көмегімен қозғалады. Көп
жағдайда батырмалы иректүтікті аппарат
қақпағына бекітіледі, жөндеу тазалау кезінде
қақпақпен бірге алу мақсатында

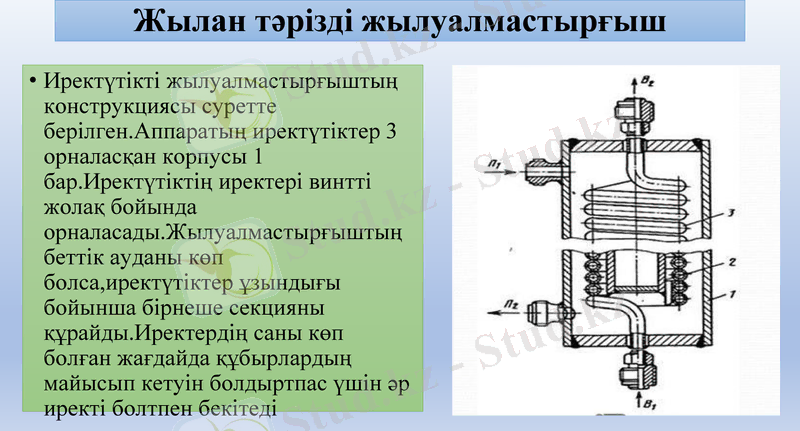

Жылан тәрізді жылуалмастырғыш
• Иректүтікті жылуалмастырғыштың
конструкциясы суретте
берілген.Аппаратың иректүтіктер 3
орналасқан корпусы 1
бар.Иректүтіктің иректері винтті
жолақ бойында
орналасады.Жылуалмастырғыштың
беттік ауданы көп болса,иректүтіктер
ұзындығы бойынша бірнеше
секцияны құрайды.Иректердің саны
көп болған жағдайда құбырлардың
майысып кетуін болдыртпас үшін əр
иректі болтпен бекітеді

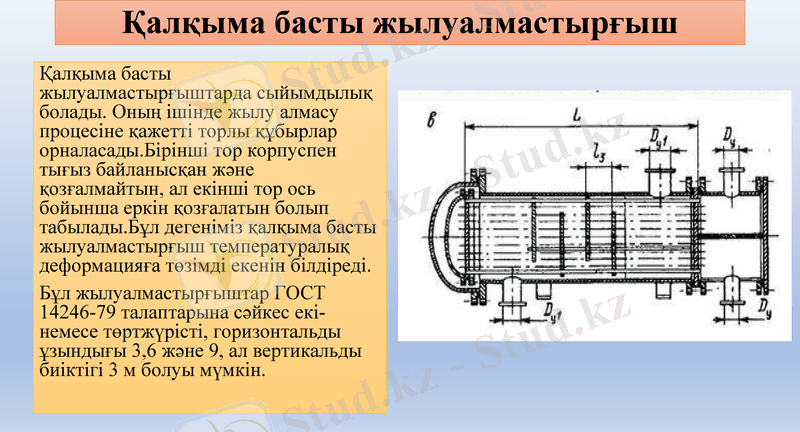

Қалқыма басты жылуалмастырғыш
Қалқыма басты жылуалмастырғыштарда
сыйымдылық болады. Оның ішінде жылу
алмасу процесіне қажетті торлы
құбырлар орналасады.Бірінші тор
корпуспен тығыз байланысқан және
қозғалмайтын, ал екінші тор ось
бойынша еркін қозғалатын болып
табылады.Бұл дегеніміз қалқыма басты
жылуалмастырғыш температуралы қ
деформацияға төзімді екенін білдіреді.
Бұл жылуалмастырғыштар ГОСТ 14246-
79 талаптарына сәйкес екі- немесе
төртжүрісті, горизонтальды ұзынды ғы
3,6 және 9, ал вертикальды биіктігі 3 м
болуы мүмкін.

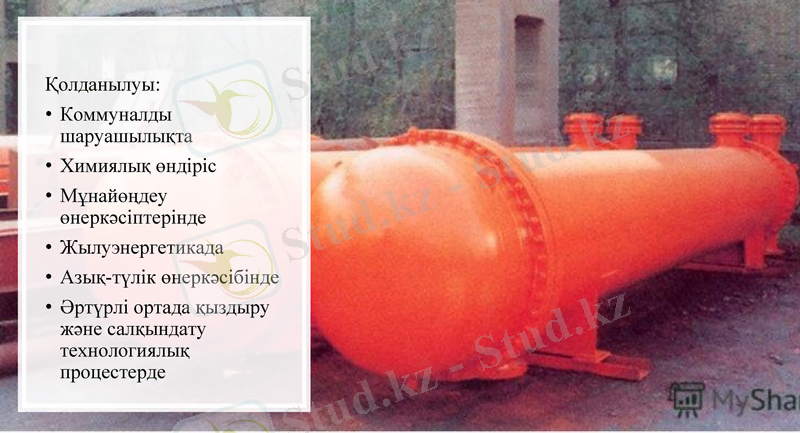

Қолданылуы:
• Коммуналды
шаруашылықта
• Химиялық өндіріс
• Мұнайөңдеу
өнеркәсіптерінде
• Жылуэнергетикада
• Азық-түлік өнеркәсібінде
• Әртүрлі ортада қыздыру
және салқындату
технологиялық
процестерде

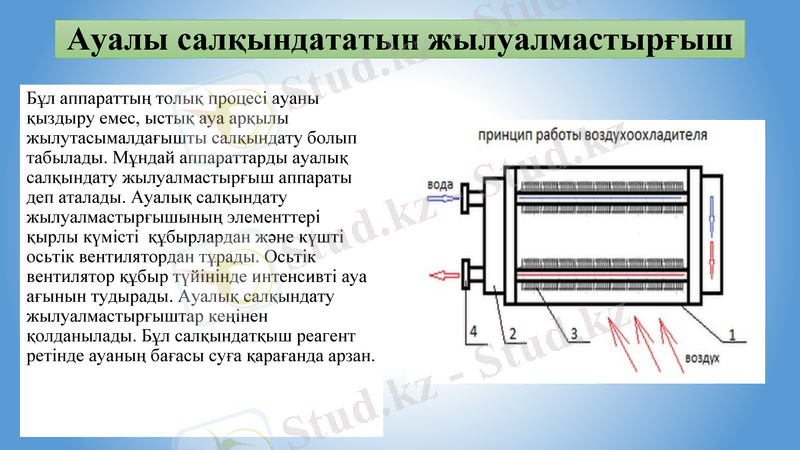

Ауалы салқындататын жылуалмастырғыш

Бұл аппараттың толық процесі ауаны
қыздыру емес, ыстық ауа арқылы
жылутасымалдағышты салқындату болып
табылады. Мұндай аппараттарды ауалық
салқындату жылуалмастырғыш аппараты
деп аталады. Ауалық салқындату
жылуалмастырғышының элементтері
қырлы күмісті құбырлардан жəне күшті
осьтік вентилятордан тұрады. Осьтік
вентилятор құбыр түйінінде интенсивті ауа
ағынын тудырады. Ауалық салқындату
жылуалмастырғыштар кеңінен
қолданылады. Бұл салқындатқыш реагент
ретінде ауаның бағасы суға қарағанда
арзан.

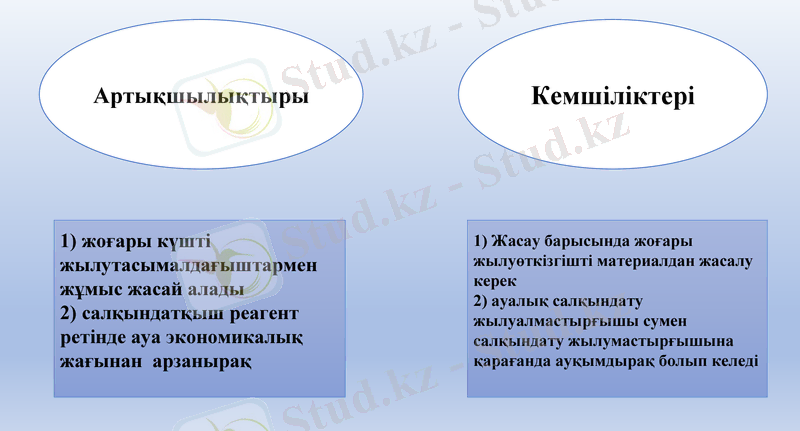

Артықшылықтыр
ы
Кемшіліктері

1) Жасау барысында жоғары
1) жоғары күшті жылуөткізгішті материалдан жасалу
жылутасымалдағыштармен керек
жұмыс жасай алады 2) ауалық салқындату
2) салқындатқыш реагент жылуалмастырғышы сумен
ретінде ауа экономикалық салқындату жылумастырғышына
қарағанда ауқымдырақ болып
жағынан арзанырақ келеді
Назарларыңызға
рахмет!!!
