ДИЗЕЛДІК МОТОРДЫҢ ҚУАТЫ МЕН ЖАНАРМАЙЫН АНЫҚТАУ

Презентация қосу

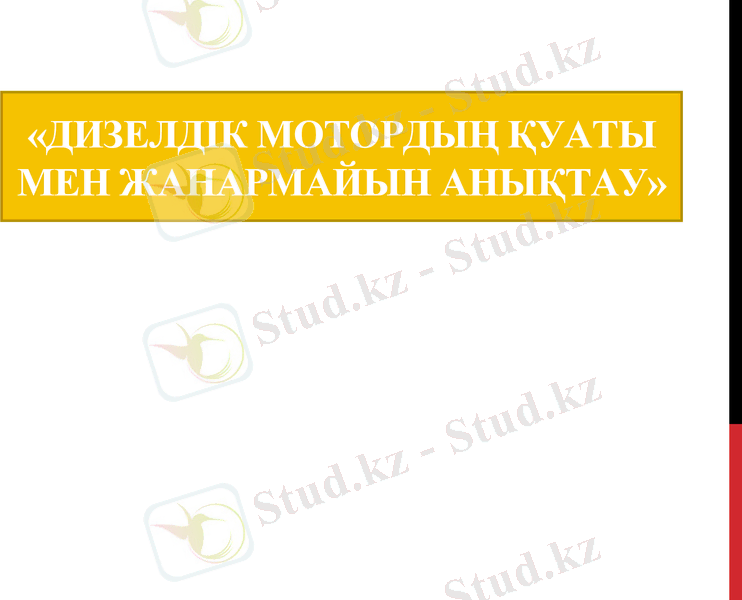

«ДИЗЕЛДІК МОТОРДЫҢ ҚУАТЫ
МЕН ЖАНАРМАЙЫН АНЫҚТАУ»

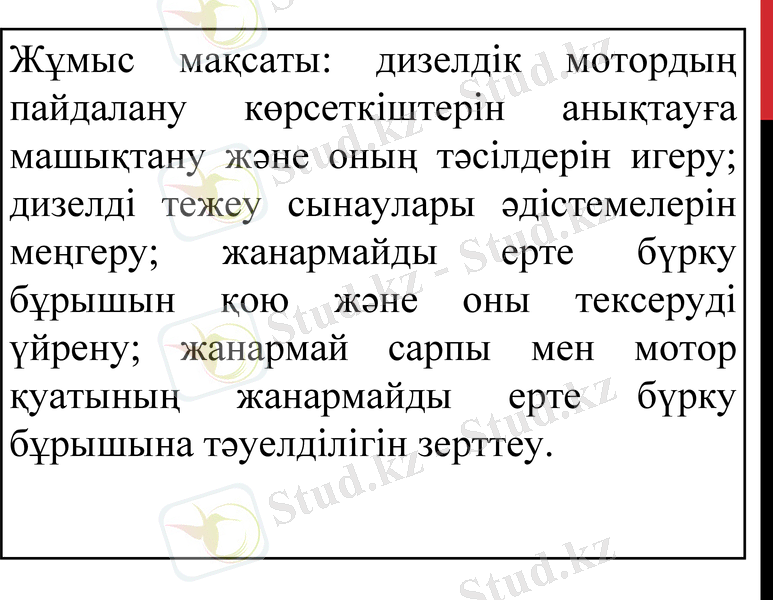

Жұмыс мақсаты: дизелдік мотордың
пайдалану көрсеткіштерін анықтауға
машықтану және оның тәсілдерін игеру;
дизелді тежеу сынаулары әдістемелерін
меңгеру; жанармайды ерте бүрку
бұрышын қою және оны тексеруді
үйрену; жанармай сарпы мен мотор
қуатының жанармайды ерте бүрку
бұрышына тәуелділігін зерттеу.

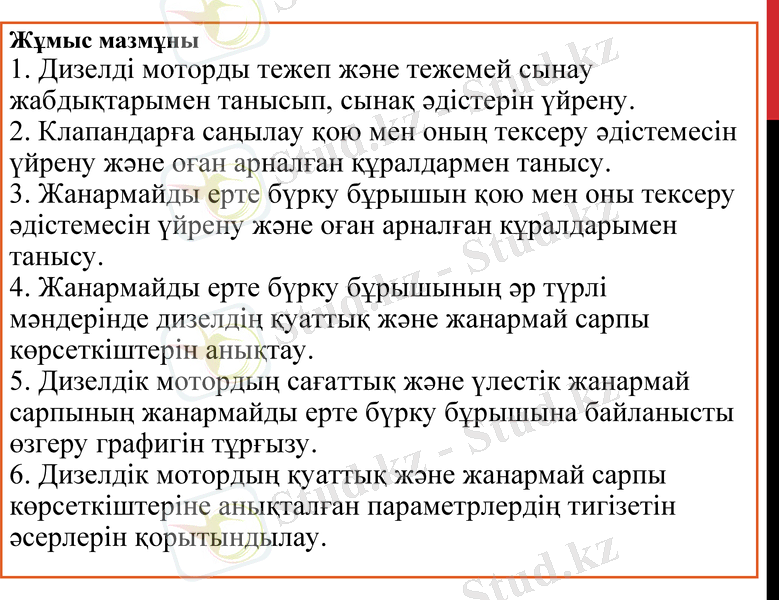

Жұмыс мазмұны
1. Дизелді моторды тежеп және тежемей сынау
жабдықтарымен танысып, сынақ әдістерін үйрену. 2.
Клапандарға саңылау қою мен оның тексеру әдістемесін үйрену
және оған арналған құралдармен танысу.
3. Жанармайды ерте б үрку
бұрышын қою мен оны тексеру әдістемесін үйрену ж әне о ған
арналған кұралдарымен танысу.
4. Жанармайды ерте б үрку
бұрышының әр түрлі мәндерінде дизелдің қуаттық ж әне
жанармай сарпы көрсеткіштерін анықтау.
5. Дизелдік моторды ң
сағаттық және үлестік жанармай сарпының жанармайды ерте
бүрку бұрышына байланысты өзгеру графигін т ұр ғызу.
6. Дизелдік моторды ң қуатты қ
және жанармай сарпы көрсеткіштеріне аны қтал ған
параметрлердің тигізетін әсерлерін қорытындылау.
Жұмыс орнының кұрал-жабдықтары:
1.СМД -14 моторы.
2. КИ-5542 ГОСНИТИ қалыптастыру-
тежегіш стенді.
3. Слесарлық құрал-
жабдықтар жиынтығы. 4. КИ-
4941 моментоскопы.
5. КИ-4849 қалыптар (шаблон) жиынтығы.
6. АГАТ-4295 секунд өлшегіші (ГОСТ
5072-79). 7. Сүңгі (ГОСТ 882- 753-
КЛ).

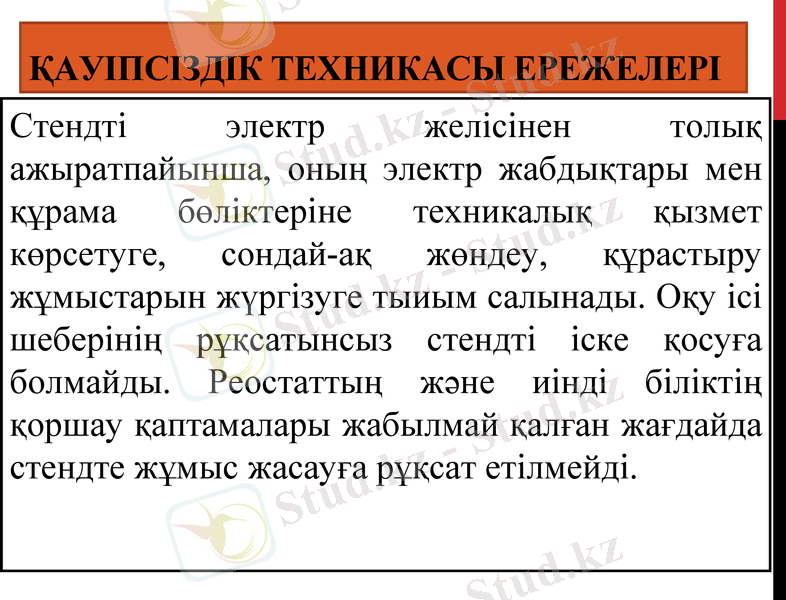

ҚАУІПСІЗДІК ТЕХНИКАСЫ ЕРЕЖЕЛЕРІ
Стендті электр желісінен толық
ажыратпайынша, оның электр жабдықтары мен
құрама бөліктеріне техникалық қызмет
көрсетуге, сондай-ақ жөндеу, құрастыру
жұмыстарын жүргізуге тыиым салынады. Оқу ісі
шеберінің рұқсатынсыз стендті іске қосуға
болмайды. Реостаттың және иінді біліктің
қоршау қаптамалары жабылмай қалған жағдайда
стендте жұмыс жасауға рұқсат етілмейді.

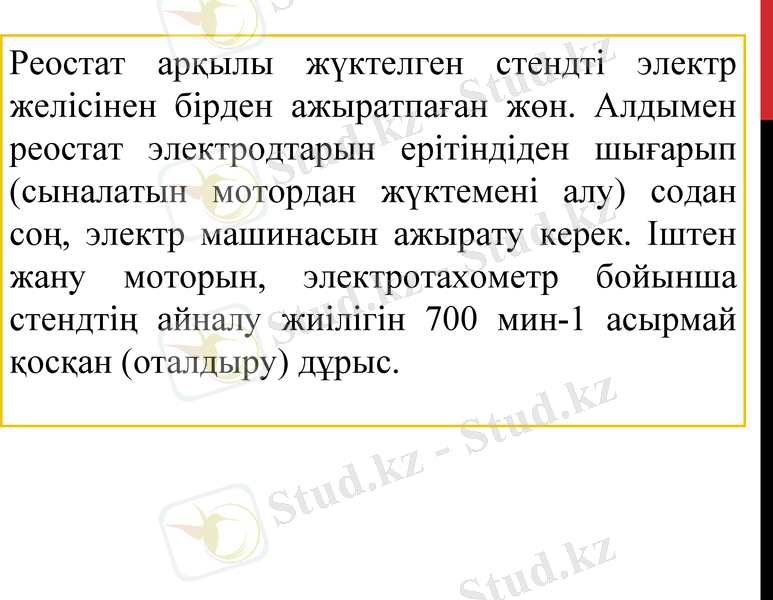

Реостат арқылы жүктелген стендті электр
желісінен бірден ажыратпаған жөн. Алдымен
реостат электродтарын ерітіндіден шығарып
(сыналатын мотордан жүктемені алу) содан
соң, электр машинасын ажырату керек. Іштен
жану моторын, электротахометр бойынша
стендтің айналу жиілігін 700 мин-1 асырмай
қосқан (оталдыру) дұрыс.

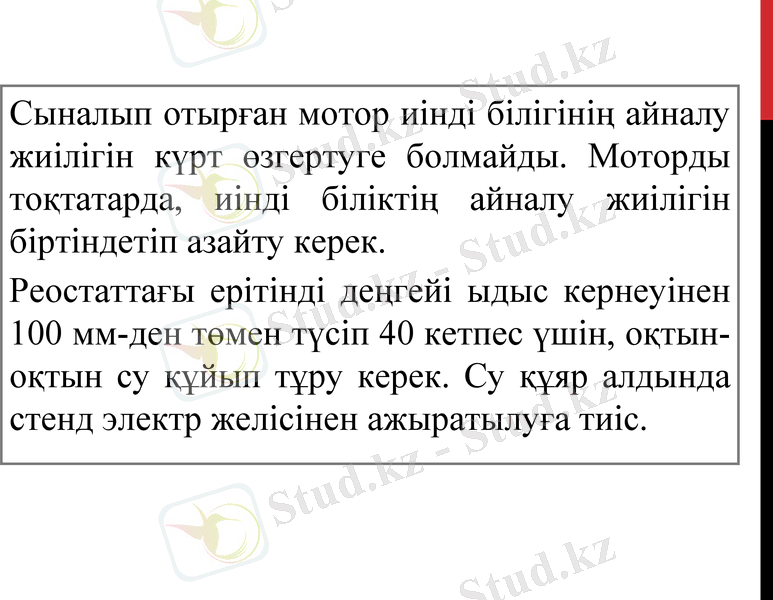

Сыналып отырған мотор иінді білігінің айналу
жиілігін күрт өзгертуге болмайды. Моторды
тоқтатарда, иінді біліктің айналу жиілігін
біртіндетіп азайту керек.
Реостаттағы ерітінді деңгейі ыдыс кернеуінен
100 мм-ден төмен түсіп 40 кетпес үшін, о қтын-
оқтын су құйып тұру керек. Су құяр алдында
стенд электр желісінен ажыратылуға тиіс.

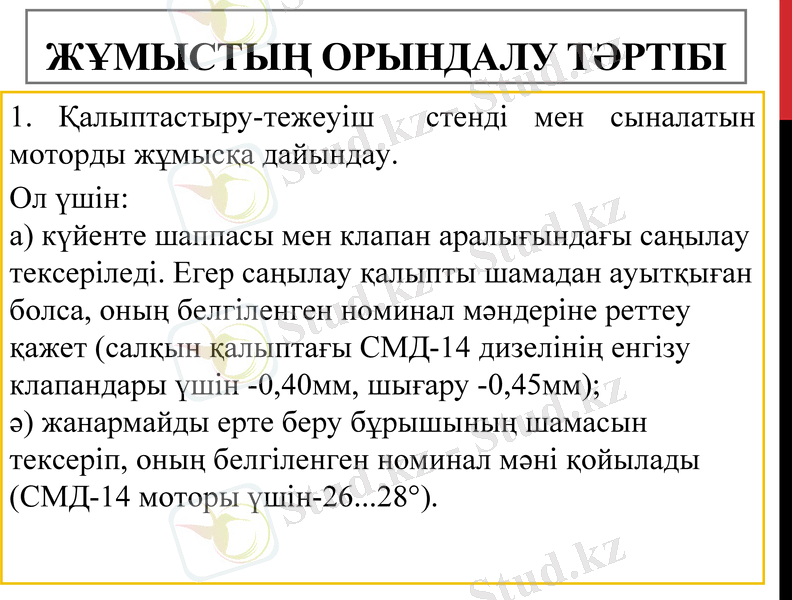

ЖҰМЫСТЫҢ ОРЫНДАЛУ ТӘРТІБІ
1. Қалыптастыру-тежеуіш стенді мен сыналатын
моторды жұмысқа дайындау.
Ол үшін:
а) күйенте шаппасы мен клапан аралығындағы саңылау
тексеріледі. Егер саңылау қалыпты шамадан ауытқыған
болса, оның белгіленген номинал мәндеріне реттеу
қажет (салқын қалыптағы СМД-14 дизелінің енгізу
клапандары үшін -0,40мм, шығару -0,45мм);
ә) жанармайды
ерте беру бұрышының шамасын тексеріп, оның
белгіленген номинал мәні қойылады (СМД-14 моторы
үшін-26...28°).

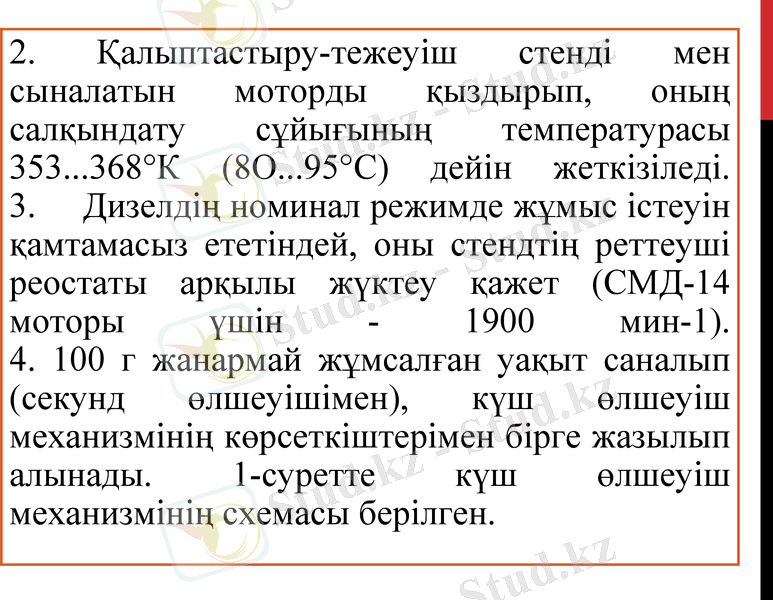

2. Қалыптастыру-тежеуіш стенді мен сыналатын
моторды қыздырып, оның салқындату сұйығыны ң
температурасы 353...368°К (8О...95°С) дейін
жеткізіледі.
3. Дизелді ң номинал режимде
жұмыс істеуін қамтамасыз ететіндей, оны стендті ң
реттеуші реостаты арқылы жүктеу қажет (СМД-14
моторы үшін - 1900 мин-1).
4. 100 г жанармай
жұмсалған уақыт саналып (секунд өлшеуішімен),
күш өлшеуіш механизмінің көрсеткіштерімен бірге
жазылып алынады. 1-суретте күш өлшеуіш
механизмінің схемасы берілген.

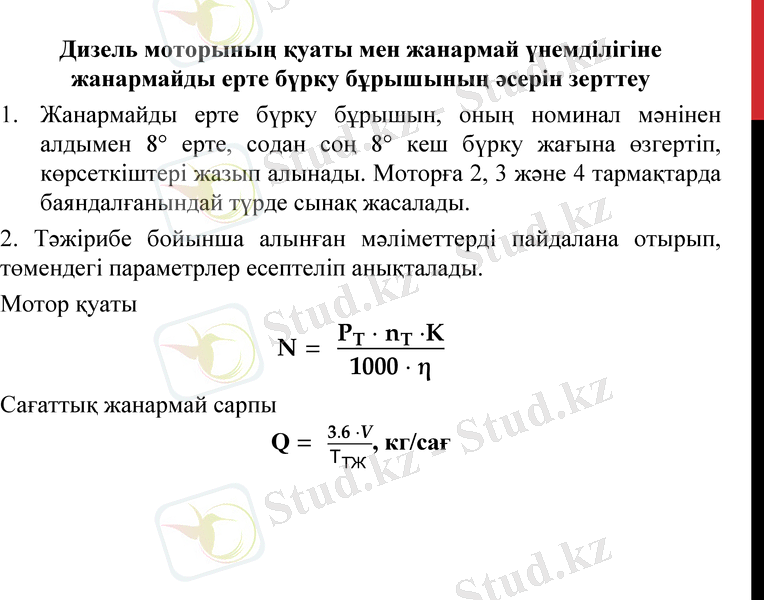

Дизель моторының қуаты мен жанармай үнемділігіне
жанармайды ерте бүрку бұрышының әсерін зерттеу
1. Жанармайды ерте бүрку бұрышын, оның номинал мәнінен
алдымен 8° ерте, содан соң 8° кеш бүрку жағына өзгертіп,
көрсеткіштері жазып алынады. Моторға 2, 3 және 4
тармақтарда баяндалғанындай түрде сынақ жасалады.

2. Тәжірибе бойынша алынған мәліметтерді пайдалана
отырып, төмендегі параметрлер есептеліп анықталады.
Мотор қуаты

Сағаттық жанармай сарпы
Q , кг/сағ

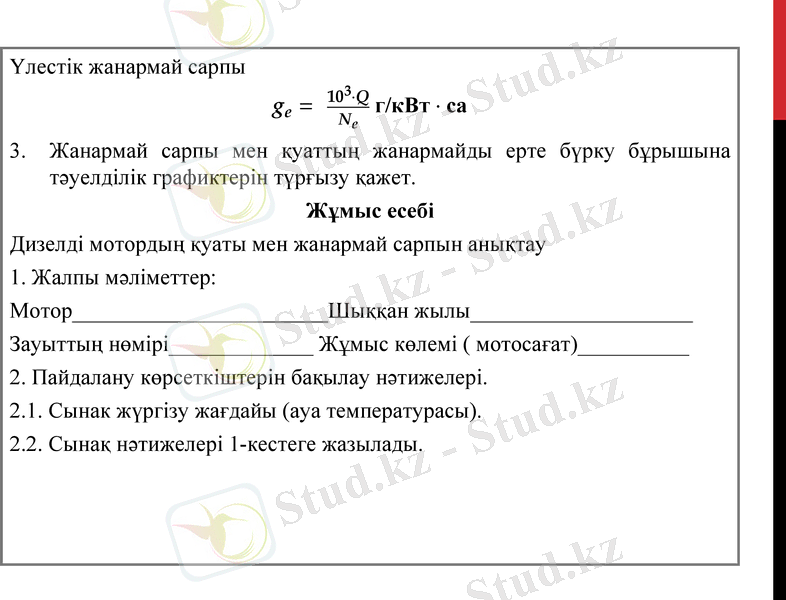

Үлестік жанармай сарпы
г/кВт са
3. Жанармай сарпы мен қуаттың жанармайды ерте бүрку б ұрышына
тәуелділік графиктерін түрғызу қажет.
Жұмыс есебі
Дизелді мотордың қуаты мен жанармай сарпын анықтау
1. Жалпы мәліметтер:
Мотор_______________________Шыққан жылы____________________
Зауыттың нөмірі_____________ Жұмыс көлемі ( мотосағат)__________

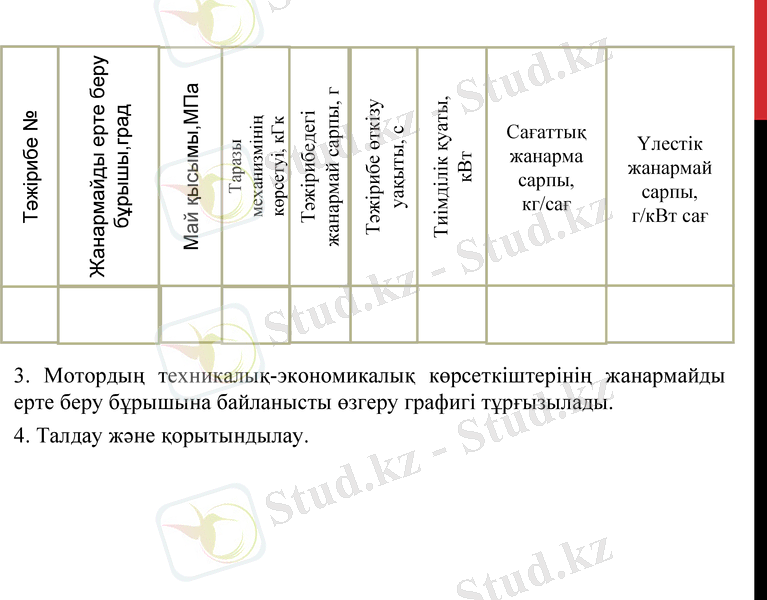

2. Пайдалану көрсеткіштерін бақылау нәтижелері.
2.1. Сынак жүргізу жағдайы (ауа температурасы).
2.2. Сынақ нәтижелері 1-кестеге жазылады.
Жанармайды ерте беру

Май қысымы,МПа

жанармай сарпы, г

Тиімділік қуаты,
Тәжірибе өткізу
бұрышы,град
Тәжірибе №

Тәжірибедегі
механизмінің
көрсетуі, кГк
Сағаттық

уақыты, с
Үлестік

Таразы
жанарма

кВт
жанармай
сарпы,
сарпы,
кг/сағ
г/кВт сағ

3. Мотордың техникалық-экономикалық көрсеткіштерінің жанармайды
ерте беру бұрышына байланысты өзгеру графигі тұрғызылады.
4. Талдау және қорытындылау.
