Автоматтандырылған басқару жүйесін контроллер арқылы жобалау

Презентация қосу

Тараз техника және бизнес колледжі

Дипломдық жұмыс
Автоматтандырылған басқару
жүйесін контроллер арқылы
жобалау

Орындаған: Дәуренбаева Г.Д.
Ғылыми жетекші: Жаманбаев Н.Ж.

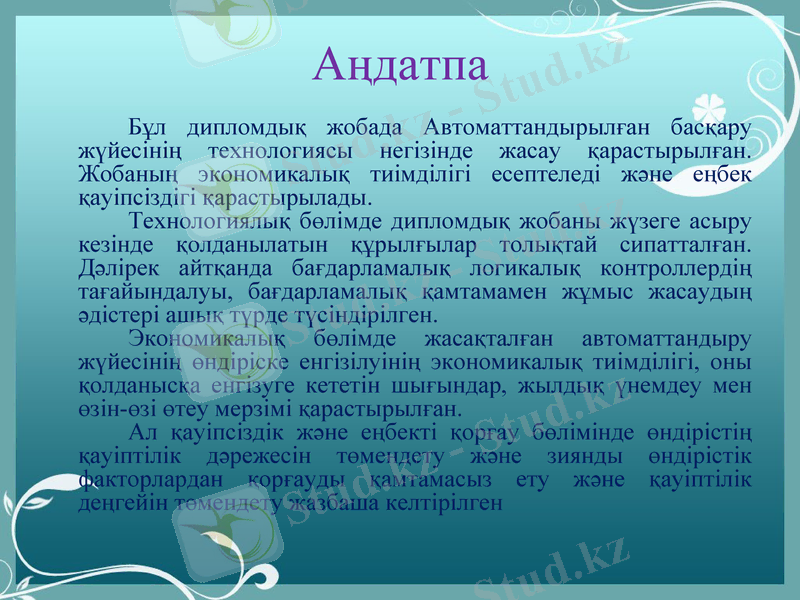

Аңдатпа
Бұл дипломдық жобада Автоматтандырылған басқару жүйесінің
технологиясы негізінде жасау қарастырылған. Жобаны ң экономикалы қ
тиімділігі есептеледі және еңбек қауіпсіздігі қарастырылады.
Технологиялық бөлімде дипломдық жобаны жүзеге асыру кезінде
қолданылатын құрылғылар толықтай сипатталған. Дәлірек айтқанда
бағдарламалық логикалық контроллердің та ғайындалуы,
бағдарламалық қамтамамен жұмыс жасаудың әдістері ашық т үрде
түсіндірілген. Экономикалық бөлімде жасақталған автоматтандыру
жүйесінің өндіріске енгізілуінің экономикалық тиімділігі, оны
қолданысқа енгізуге кететін шығындар, жылдық үнемдеу мен өзін-өзі
өтеу мерзімі қарастырылған. Ал қауіпсіздік және еңбекті қорғау
бөлімінде өндірістің қауіптілік дәрежесін төмендету және зиянды
өндірістік факторлардан қорғауды қамтамасыз ету және қауіптілік
деңгейін төмендету жазбаша келтірілген

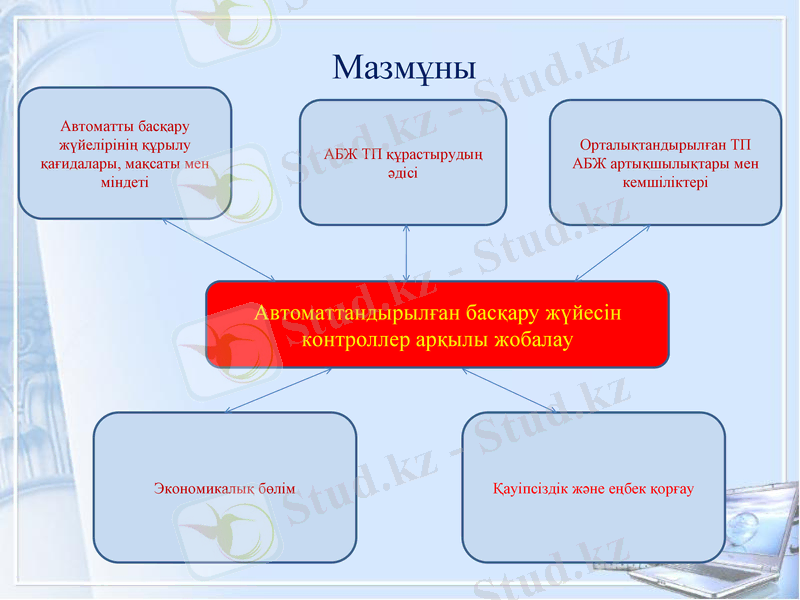

Мазмұны
Автоматты басқару
жүйелірінің құрылу Орталықтандырылған ТП
АБЖ ТП құрастырудың
қағидалары, мақсаты мен АБЖ артықшылықтары мен
әдісі
міндеті кемшіліктері

Автоматтандырылған басқару жүйесін
контроллер арқылы жобалау

Экономикалық бөлім Қауіпсіздік және еңбек қорғау

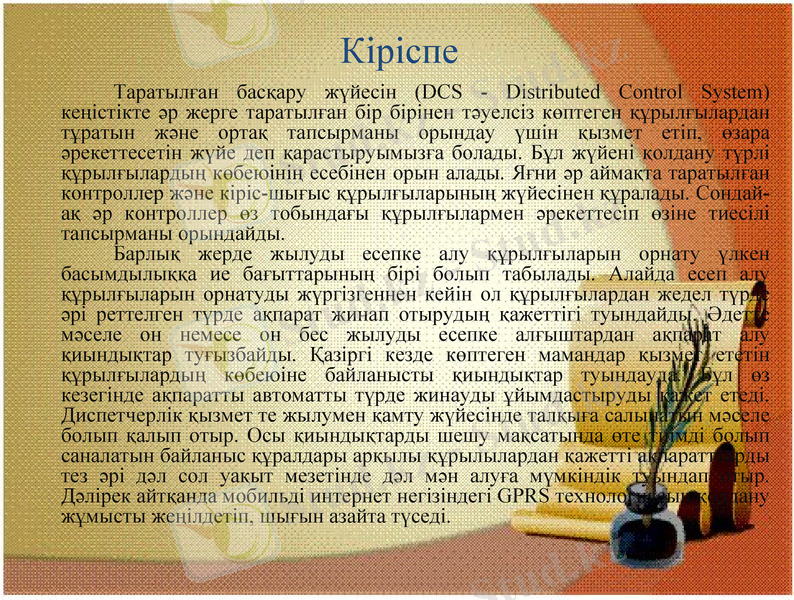

Кіріспе
Таратылған басқару жүйесін (DCS - Distributed Control System) ке ңістікте әр жерге
таратылған бір бірінен тәуелсіз к өптеген құрыл ғылардан т ұратын ж әне орта қ
тапсырманы орындау үшін қызмет етіп, өзара әрекеттесетін ж үйе деп қарастыруымыз ға
болады. Бұл жүйені қолдану түрлі құрылғылардың көбеюіні ң есебінен орын алады. Я ғни
әр аймақта таратылған контроллер ж әне кіріс-шы ғыс құрыл ғыларыны ң ж үйесінен
құралады. Сондай-ақ әр контроллер өз тобында ғы құрыл ғылармен әрекеттесіп өзіне
тиесілі тапсырманы орындайды.
Барлық жерде жылуды есепке алу құрыл ғыларын орнату үлкен басымдылы ққа ие
бағыттарының бірі болып табылады. Алайда есеп алу құрыл ғыларын орнатуды
жүргізгеннен кейін ол құрылғылардан жедел түрде әрі реттелген т үрде а қпарат жинап
отырудың қажеттігі туындайды. Әдетте мәселе он немесе он бес жылуды есепке
алғыштардан ақпарат алу қиындықтар туғызбайды. Қазіргі кезде к өптеген мамандар
қызмет ететін құрылғылардың көбеюіне байланысты қиынды қтар туындауда. Б ұл өз
кезегінде ақпаратты автоматты түрде жинауды ұйымдастыруды қажет етеді. Диспетчерлік
қызмет те жылумен қамту жүйесінде талқыға салынатын м әселе болып қалып отыр. Осы
қиындықтарды шешу мақсатында өте тиімді болып саналатын байланыс құралдары
арқылы құрылылардан қажетті ақпаратттарды тез әрі д әл сол уа қыт мезетінде д әл м ән
алуға мүмкіндік туындап отыр. Дәлірек айтқанда мобильді интернет негізіндегі GPRS
технологиясын қолдану жұмысты жеңілдетіп, шы ғын азайта т үседі.
Автоматты басқару жүйелірінің
құрылу қағидалары, мақсаты
мен міндеті

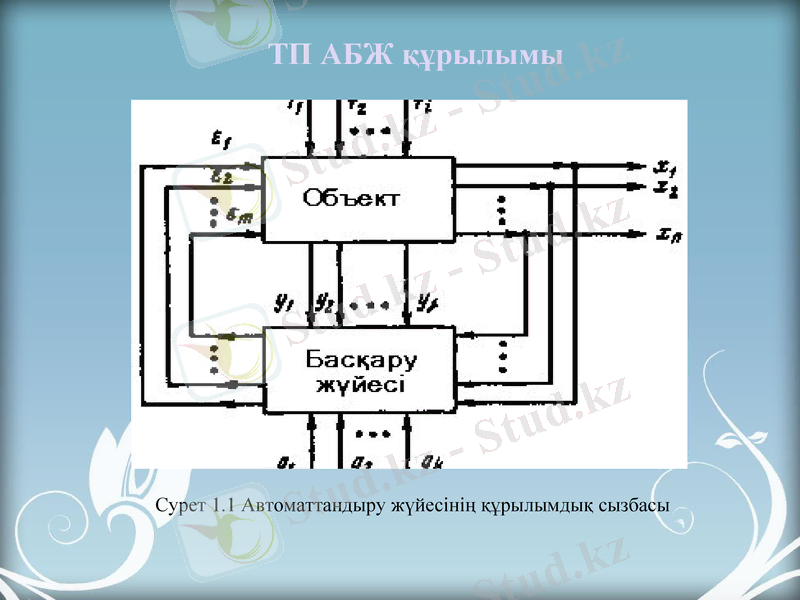

ТП АБЖ құрылымы

Cурет 1.1 Автоматтандыру жүйесінің құрылымдық сызбасы

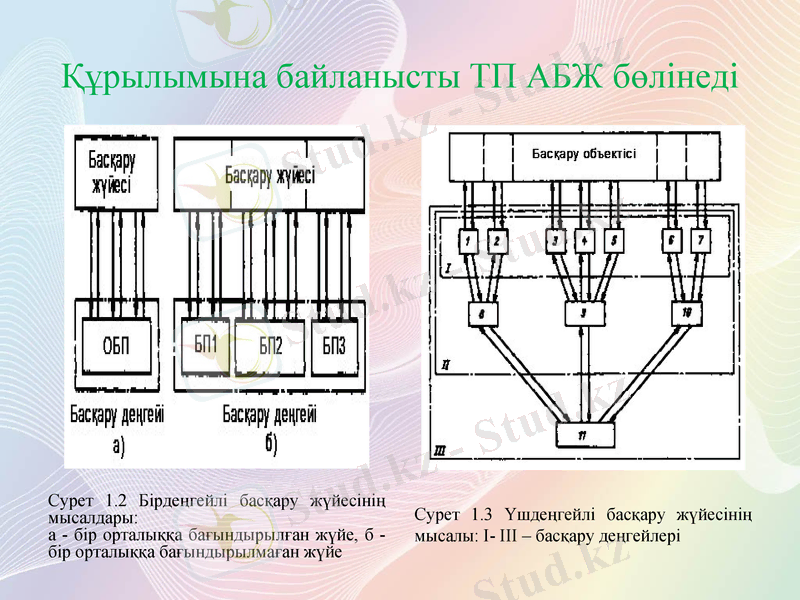

Құрылымына байланысты ТП АБЖ бөлінеді

Сурет 1.2 Бірдеңгейлі басқару жүйесінің мысалдары:
Сурет 1.3 Үшдеңгейлі басқару жүйесінің
а - бір орталыққа бағындырылған жүйе, б - бір
орталыққа бағындырылмаған жүйе
мысалы: I- III – басқару деңгейлері

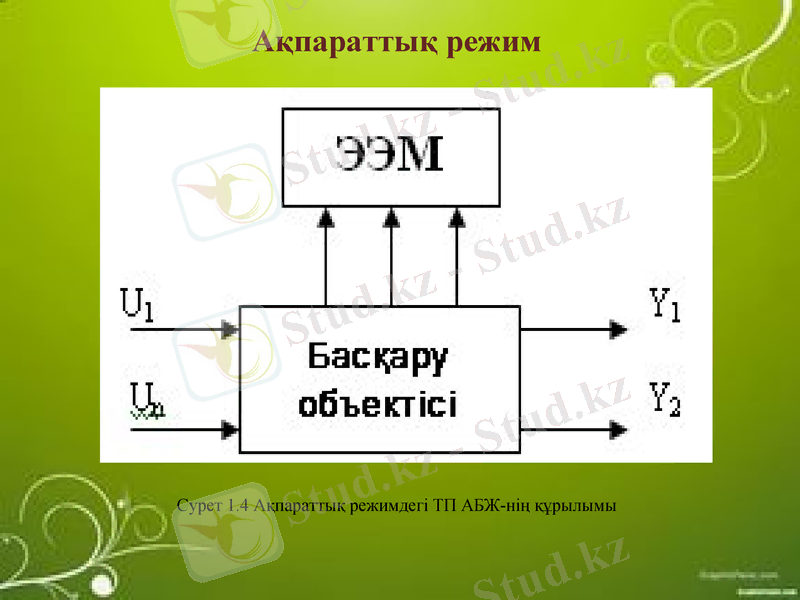

Ақпараттық режим

Сурет 1.4 Ақпараттық режимдегі ТП АБЖ-нің құрылымы

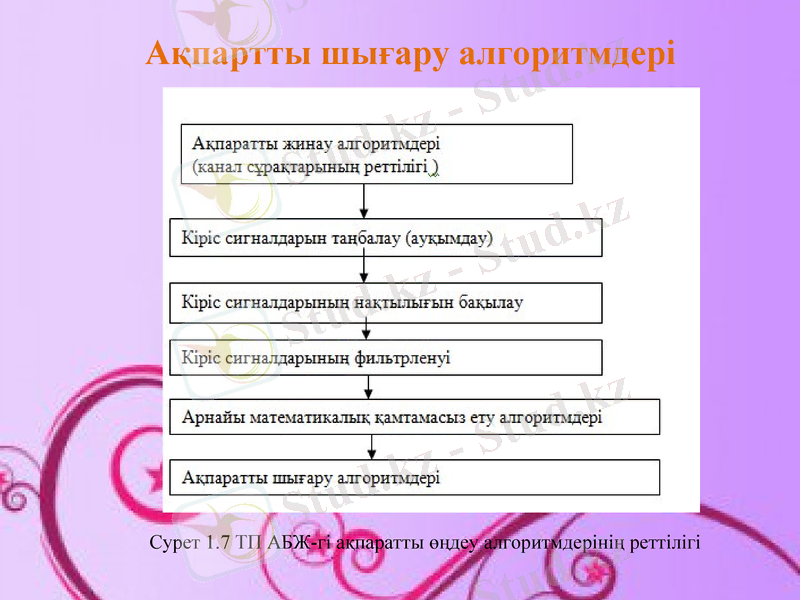

Ақпартты шығару алгоритмдері

Сурет 1.7 ТП АБЖ-гі ақпаратты өңдеу алгоритмдерінің реттілігі
АБЖ ТП құрастырудың
әдісі
Технологиялық процесстің
формалануы

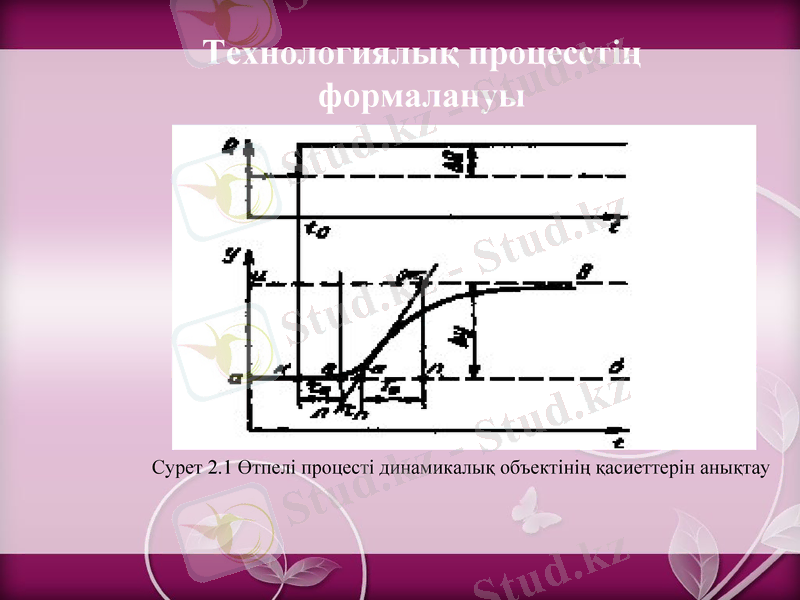

Сурет 2.1 Өтпелі процесті динамикалық объектінің қасиеттерін аны қтау
Орталықтандырылған
ТП АБЖ
артықшылықтары мен
кемшіліктері

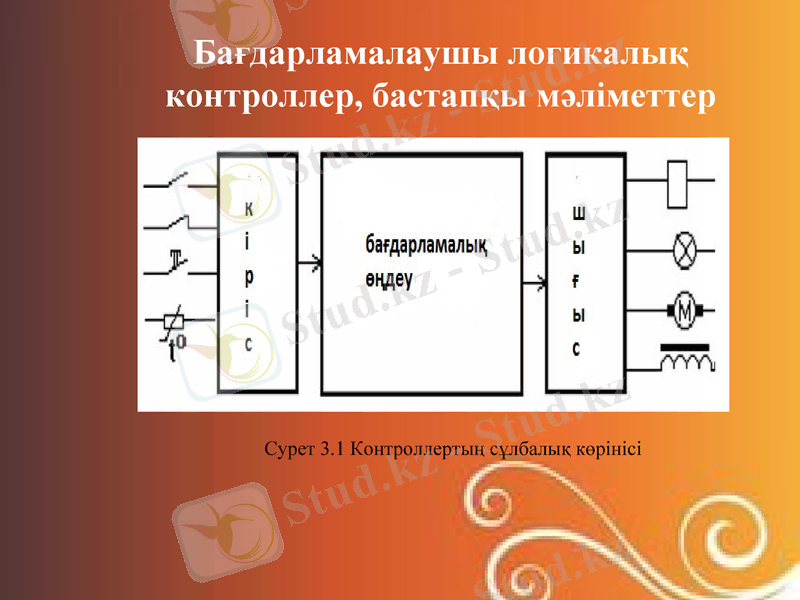

Бағдарламалаушы логикалық
контроллер, бастапқы мəліметтер

Сурет 3.1 Контроллертың сұлбалық көрінісі

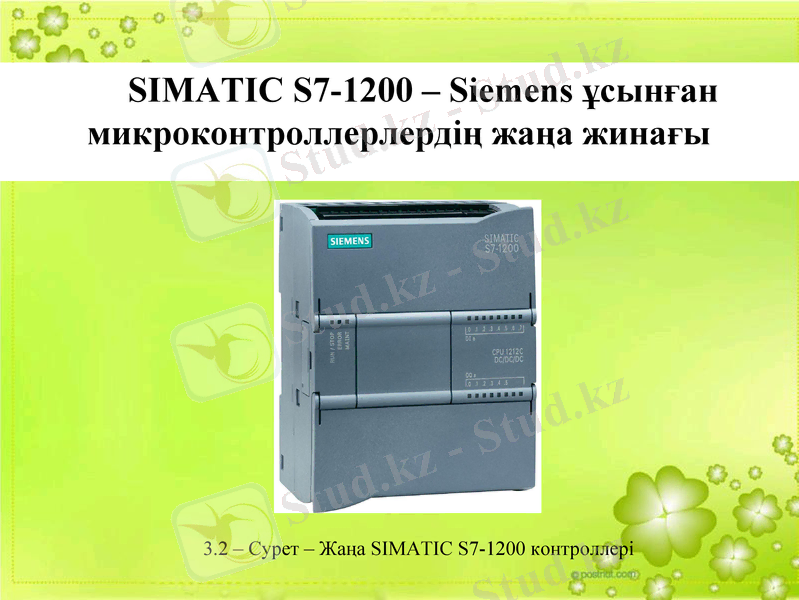

SIMATIC S7-1200 – Siemens ұсынған
микроконтроллерлердің жаңа жинағы

3.2 – Сурет – Жаңа SIMATIC S7-1200 контроллері
ЭКОНОМИКАЛЫҚ БӨЛІМ

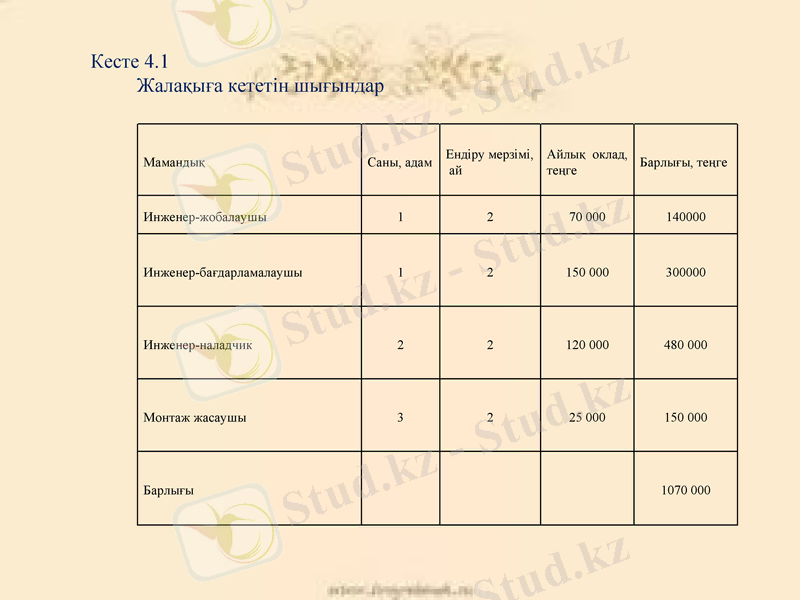

Кесте 4.1
Жалақыға кететін шығындар

Ендіру мерзімі, Айлық оклад,
Мамандық Саны, адам Барлығы, теңге
ай теңге

Инженер-жобалаушы 1 2 70 000 140000

Инженер-бағдарламалаушы 1 2 150 000 300000

Инженер-наладчик 2 2 120 000 480 000

Монтаж жасаушы 3 2 25 000 150 000

Барлығы 1070 000
Қауіпсіздік және
еңбек қорғау

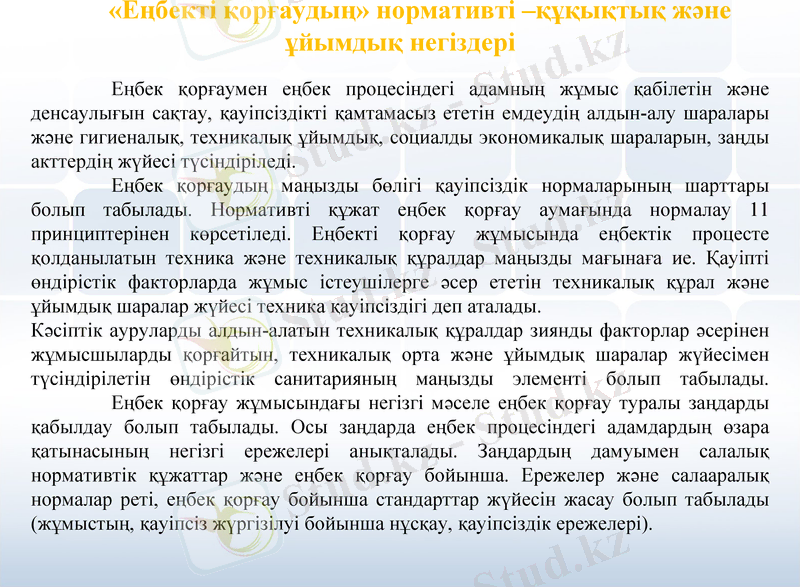

«Еңбекті қорғаудың» нормативті –құқықтық жəне
ұйымдық негіздері
Еңбек қорғаумен еңбек процесіндегі адамның жұмыс қабілетін ж əне
денсаулығын сақтау, қауіпсіздікті қамтамасыз ететін емдеуді ң алдын-алу шаралары
жəне гигиеналық, техникалық ұйымдық, социалды экономикалық шараларын,
заңды акттердің жүйесі түсіндіріледі. Еңбек қорғаудың
маңызды бөлігі қауіпсіздік нормаларының шарттары болып табылады. Нормативті
құжат еңбек қорғау аумағында нормалау 11 принциптерінен көрсетіледі. Е ңбекті
қорғау жұмысында еңбектік процесте қолданылатын техника ж əне техникалы қ
құралдар маңызды мағынаға ие. Қауіпті өндірістік факторларда ж ұмыс
істеушілерге əсер ететін техникалық құрал ж əне ұйымды қ шаралар ж үйесі техника
қауіпсіздігі деп аталады. Кəсіптік ауруларды алдын-алатын техникалық
құралдар зиянды факторлар əсерінен жұмысшыларды қорғайтын, техникалы қ орта
жəне ұйымдық шаралар жүйесімен түсіндірілетін өндірістік санитарияны ң
маңызды элементі болып табылады. Еңбек қорғау жұмысындағы негізгі мəселе
еңбек қорғау туралы заңдарды қабылдау болып табылады. Осы за ңдарда е ңбек
процесіндегі адамдардың өзара қатынасының негізгі ережелері аны қталады.
Заңдардың дамуымен салалық нормативтік құжаттар жəне еңбек қорғау бойынша.
Ережелер жəне салааралық нормалар реті, еңбек қор ғау бойынша стандарттар
жүйесін жасау болып табылады (жұмыстың, қауіпсіз ж үргізілуі бойынша н ұс қау,
қауіпсіздік ережелері).

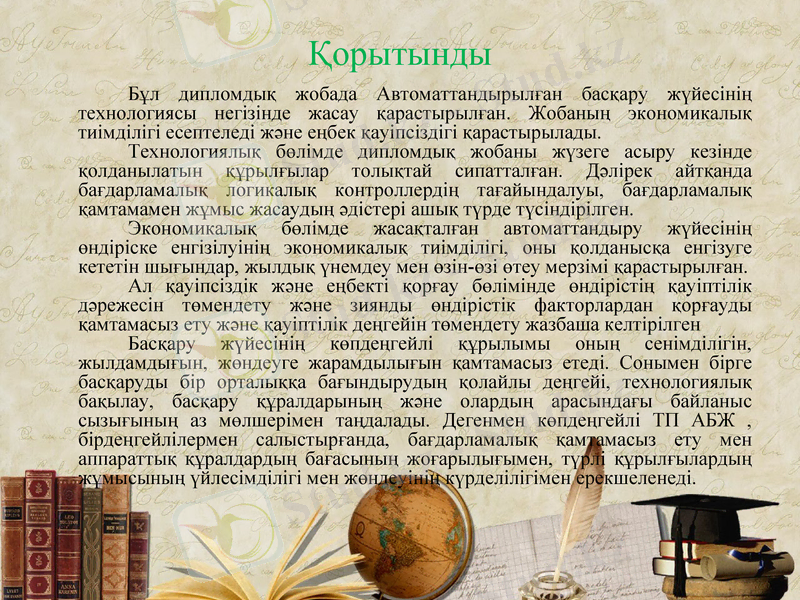

Қорытынды

Бұл дипломдық жобада Автоматтандырылған басқару жүйесіні ң технологиясы негізінде
жасау қарастырылған. Жобаның экономикалық тиімділігі есептеледі ж әне е ңбек қауіпсіздігі
қарастырылады.
Технологиялық бөлімде дипломдық жобаны жүзеге асыру кезінде қолданылатын
құрылғылар толықтай сипатталған. Дәлірек айтқанда ба ғдарламалы қ логикалы қ
контроллердің тағайындалуы, бағдарламалық қамтамамен ж ұмыс жасауды ң әдістері ашы қ
түрде түсіндірілген.
Экономикалық бөлімде жасақталған автоматтандыру ж үйесіні ң өндіріске енгізілуіні ң
экономикалық тиімділігі, оны қолданыс қа енгізуге кететін шы ғындар, жылды қ үнемдеу мен
өзін-өзі өтеу мерзімі қарастырылған.
Ал қауіпсіздік және еңбекті қорғау бөлімінде өндірісті ң қауіптілік д әрежесін т өмендету
және зиянды өндірістік факторлардан қорғауды қамтамасыз ету ж әне қауіптілік де ңгейін
төмендету жазбаша келтірілген
Басқару жүйесінің көпдеңгейлі құрылымы оны ң сенімділігін, жылдамды ғын, ж өндеуге
жарамдылығын қамтамасыз етеді. Сонымен бірге бас қаруды бір орталы ққа ба ғындыруды ң
қолайлы деңгейі, технологиялық бақылау, бас қару құралдарыны ң ж әне оларды ң арасында ғы
байланыс сызығының аз мөлшерімен та ңдалады. Дегенмен к өпде ңгейлі ТП АБЖ ,
бірдеңгейлілермен салыстырғанда, бағдарламалы қ қамтамасыз ету мен аппаратты қ
құралдардың бағасының жоғарылығымен, түрлі құрылғыларды ң ж ұмысыны ң үйлесімділігі
мен жөндеуінің күрделілігімен ерекшеленеді.

Пайдаланылған әдебиеттер тізімі
1. А. Бекбаев, Д. Сүлеев, Б. Хисаров Автоматты реттеу теориясы. О қулы қ – Алматы, 2005.
2. А.Л. Романчик, Л.Н. Рудакова. Автоматизация технологических процессов. Учебное пособие.- Алматы:
АИЭС, 1999. – 89 с.
3. Обучение основным принципам работы Honeywell GUS – Атырау, 2009.33-35 беттер.
4. Школа Установок ЗВП 300 – Атырау, 2009. 3-27 беттер.
5. Описание и принципы функционирования системы управления Установки 300 – Атырау, 2009. 4-6 беттер.
6.А. Л. Романчик, Л. Н. Рудакова Автоматизация технологических процессов. Методические указание к
выполнению курсовой работы – Алматы: АИЭС, 2004. 4-30 стр.
7. А.Л. Романчик, Л.Н. Рудакова. Автоматизация теплоэнергетических процессов. Учебное пособие. -
Алматы: АИЭС,1999. – 72 с.
8. Е.П. Стефани и др. Сборник задач автоматического регулирования теплоэнергетических процессов. Учеб.
Пособие для вузов.- М.: Энергия, 1973.
9. Производственное освещение. Методические указания к выполнению раздела «Безопасность
жизнедеятельности» в выпускной работе – Алматы, 2004.
10. А.А. Жакупов, А.В. Доронин. Дипломное проектирование. Методические указания к выполнению
экономической части для студентов всех специальностей. Каф. ЭОиУП. - Алматы: АИЭС, 1999 г.
11. Г.П. Плетнев. Автоматизация технологических процессов и производств в теплоэнергетике. Учебник
для студентов вузов – 3-е изд.,перераб. и доп. – М.: Издательство МЭИ, 2005 г.- 352 с. .Бесекерский В. А.,
Попов Е. П.
12.Теория систем автоматического регулирования, издание третье, исправленное. Москва, издательство
«Наука», Главная редакция физико-математической литературы, 1975
