ҚҰРАСТЫРМА ЭЛЕКТР ЖАБДЫҚТЫ ЖҮЙЕСІ ҮШІН БАСҚАРУ ЖҮЙЕСІН ЖАСАУ
![](/assets/img/loading.gif)
![](/assets/img/loading.gif)
Презентация қосу
ҚҰРАСТЫРМА
ЭЛЕКТР ЖАБДЫҚТЫ
ЖҮЙЕСІ ҮШІН
БАСҚАРУ ЖҮЙЕСІН
ЖАСАУ
Топ:
Орындаған:
Жетекшісі:

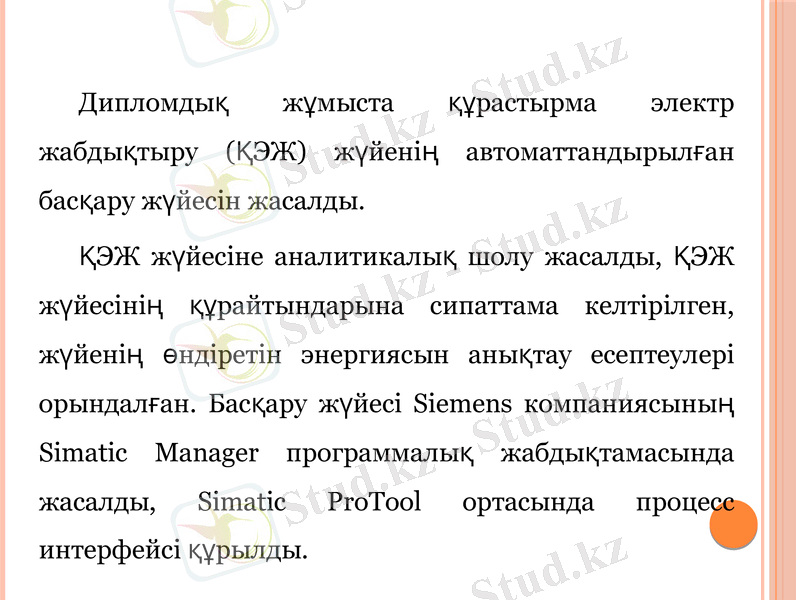

Дипломдық жұмыста құрастырма электр
жабдықтыру (ҚЭЖ) жүйенің автоматтандырылған
басқару жүйесін жасалды.
ҚЭЖ жүйесіне аналитикалық шолу жасалды, ҚЭЖ
жүйесінің құрайтындарына сипаттама келтірілген,
жүйенің өндіретін энергиясын анықтау есептеулері
орындалған. Басқару жүйесі Siemens компаниясының
Simatic Manager программалық жабдықтамасында
жасалды, Simatic ProTool ортасында процесс интерфейсі
құрылды.

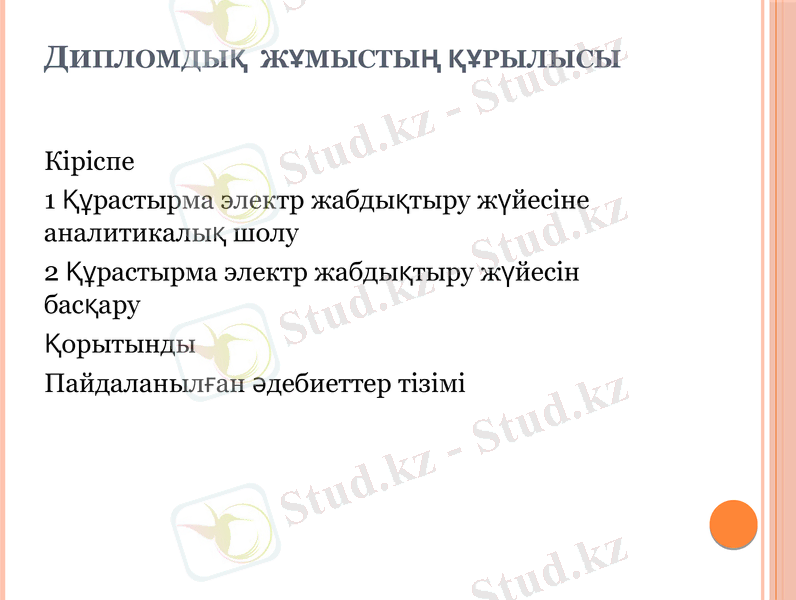

ДИПЛОМДЫҚ ЖҰМЫСТЫҢ
ҚҰРЫЛЫСЫ
Кіріспе
1 Құрастырма электр жабдықтыру жүйесіне
аналитикалық шолу
2 Құрастырма электр жабдықтыру жүйесін
басқару
Қорытынды
Пайдаланылған әдебиеттер тізімі
1 ҚҰРАСТЫРМА ЭЛЕКТР ЖАБДЫҚТЫРУ
ЖҮЙЕСІНЕ АНАЛИТИКАЛЫҚ ШОЛУ
Желэнергетикалық станциясы
Жел энергетикасы — атмосферадағы ауа
массаларының кинетикалық энергиясын электр
энергияға, механикалық энергияға, жылу
энергиясына және басқа да өндірістерде, шаруа
қожалықтарда пайдалануға ыңғайлы энергия түріне
түрлендіретін энергетиканың бір саласы. Осы
түрлендірулер келесідей құрылғылардың көмегімен
жүзеге асырылады: жел генераторы, жел диірмені,
желкен.
1 сурет – Жел генераторының компоненттері
2 сурет – Жел генераторының құраушылары
3 сурет – Жел генераторының жұмыс істеу сұлбасы
4 сурет – Жел электр станциясының өндіретін электр энергиясының
көлемінің ротордың айналу жылдамдығына тәуелділік графигі
5 сурет – Жел электр станциясының өндіретін электр
энергиясының көлемінің ротордың диаметріне тәуелділік графигі
6 сурет – Жел электрстанциясының өндіретін электр
энергиясының көлемінің мачтаның биіктігіне тәуелділік графигі
ҚҰРАСТЫРМА ЭЛЕКТР
ЭНЕРГИЯМЕН ҚАМТУ ЖҮЙЕСІ
Барлық электр энергиясымен қамту жүйелерінің
кемшіліктері бар. Жанармай тұтынатын электр
энергиясын өндіретін құрылғылардың кемшілігі –
жанармайы қымбат тұрады, күн батареяларының
фотопанельдері қымбат тұрады, ал жел электр
станцияларын пайдаланудың кемшілігі – желдің
тұрақты болмауы. Сондықтан электр энергиясымен
автономды қамтамасыз ету жүйелерінде біріктірілген
электр энергиясымен қамту жүйелерін пайдаланған
дұрыс.
ҚҰРАСТЫРМА ЭЛЕКТР
ЭНЕРГИЯМЕН ҚАМТУ ЖҮЙЕСІ

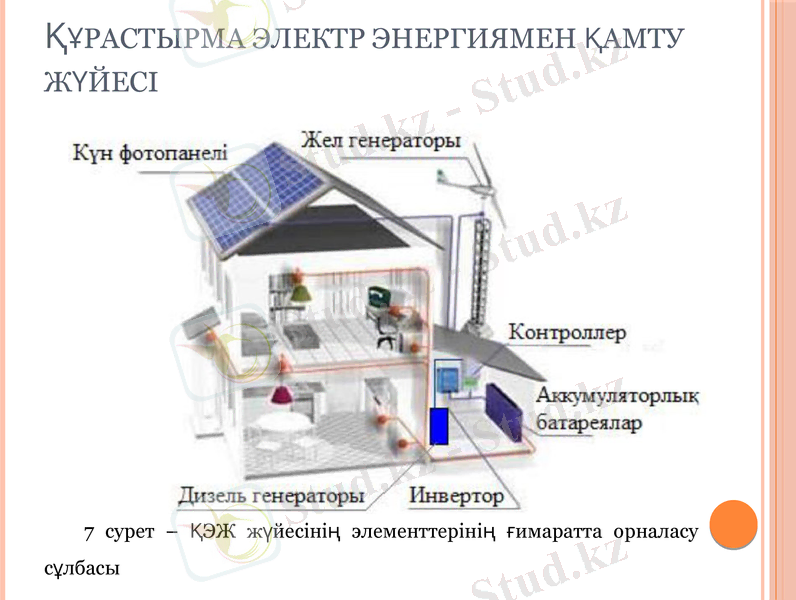

7 сурет – ҚЭЖ жүйесінің элементтерінің ғимаратта орналасу
сұлбасы
2 ҚҰРАСТЫРМА ЭЛЕКТР ЖАБДЫҚТЫРУ
ЖҮЙЕСІН БАСҚАРУ
Тұрғын үйдің ҚЭЖ жүйесін құру
Электр энергиясымен қамтудың қиыстырылған
жүйесінің энергия көзі ретінде мына құрылғылар
қолданылады: жел қондырғысы, фотопанель, дизель
генераторы, аккумуляторлық станция. Негізгі электр
энергиясының көзі ретінде жел қондырғысы мен
фотоэлемент қолданылады. Желсіз және күн сәулесінің
энергиясы аз болған күндері, тұрғын үйді электр
энергиясымен қамту үшін аккумуляторлық батареялар
пайдаланылады.
8 сурет – ҚЭЖ жүйесінің басқару сұлбасы
ҚҰРАСТЫРМА ЭЛЕКТР ЖАБДЫҚТЫРУ
ЖҮЙЕСІНІҢ БАСҚАРУ АЛГОРИТМІН
ҚҰРУ
9 сурет – ҚЭЖ жүйесінің функционалдық сұлбасы
10 сурет – ҚЭЖ жүйесін басқару алгоритмі
11 сурет – ҚЭЖ жүйесінің басқару алгоритмінің блок
схемасы
12 сурет – ҚЭЖ жүйесінің принципиалдық сұлбасы
SIEMENS SIMATIC S7 ОРТАСЫНДА
ПРОГРАММАЛАУ ЖӘНЕ ИНТЕРФЕЙСІН
ТҰРҒЫЗУ
13 сурет –Simatic Manager бағдарламасының негізгі
терезесі
SIEMENS SIMATIC S7 ОРТАСЫНДА
ПРОГРАММАЛАУ ЖӘНЕ ИНТЕРФЕЙСІН
ТҰРҒЫЗУ
14 сурет – ҚЭЖ жүйесін басқару бағдарламасының
негізгі көрінісі
SIEMENS SIMATIC S7 ОРТАСЫНДА
ПРОГРАММАЛАУ ЖӘНЕ ИНТЕРФЕЙСІН
ТҰРҒЫЗУ
15 сурет – ҚЭЖ жүйесін басқарудағы символдар кестесі
SIEMENS SIMATIC S7 ОРТАСЫНДА
ПРОГРАММАЛАУ ЖӘНЕ ИНТЕРФЕЙСІН
ТҰРҒЫЗУ
16 сурет – SB және VG енгізілген 2000нан аз қуат
өндірген жағдай
SIEMENS SIMATIC S7 ОРТАСЫНДА
ПРОГРАММАЛАУ ЖӘНЕ ИНТЕРФЕЙСІН
ТҰРҒЫЗУ
17 сурет – SB және VG енгізілген 2000ға тең немесе
одан көп қуат өндірген жағдай
SIEMENS SIMATIC S7 ОРТАСЫНДА
ПРОГРАММАЛАУ ЖӘНЕ ИНТЕРФЕЙСІН
ТҰРҒЫЗУ
18 сурет – Дизель генераторының қозғалтқышы
стартерден оталмаған жағдай
ҚОРЫТЫНДЫ
Дипломдық жұмыстың тақырыбына сәйкес
«Құрастырма электр жабдықтыру жүйенің басқару
жүйесін жасау» келесі мақсаттарға қол жеткізілді:
энергиямен қамтитын құрастырма жүйе үшін
автоматтық басқару жүйесі құрастырылды. Дипломдық
жұмыс барысында төмендегідей есептер шешілді:
1. Электр энергиясымен қамту жүйелеріне (Жел
генераторы, дизель генераторы, фотоэлектрлік станция)
аналитикалық шолу жасалды.
2. Кез келген аумақтың жел және күн потенциалын
есептеу формулалары қарастырылды.
ҚОРЫТЫНДЫ
3. Тұтынылатын электр энергиясының мөлшерін және бір
күндегі таратылымын анықтау тұрғын үй және өндірістік
ғимарат үшін қарастырылды.
4. Тұрғын үйдің электр энергиясымен қамту жүйесі құрылды.
5. ҚЭЖ жүйесінің функционалдық және принципиалдық
сұлбалары сызылды.
6. ҚЭЖ жүйесі үшін басқару алгоритмі мен блоксхемасы
жасалынды және алгоритмді жүзеге асыратын бағдарламалық
орта таңдалынды.
7. Siemens Simatic S7 программалық жабдықтамасында ҚЭЖ
жүйесінің автоматты басқару жүйесі бағдарламаланды және
интерфейсі жасалынды.
Назарларыңызға рахмет!
