Мұнай өндіруге арналған батырмалы ортадан тепкіш электросораптың ұңғымадағы орналасуы мен жұмыс істеу принципі

КУРСТЫҚ ЖҰМЫС

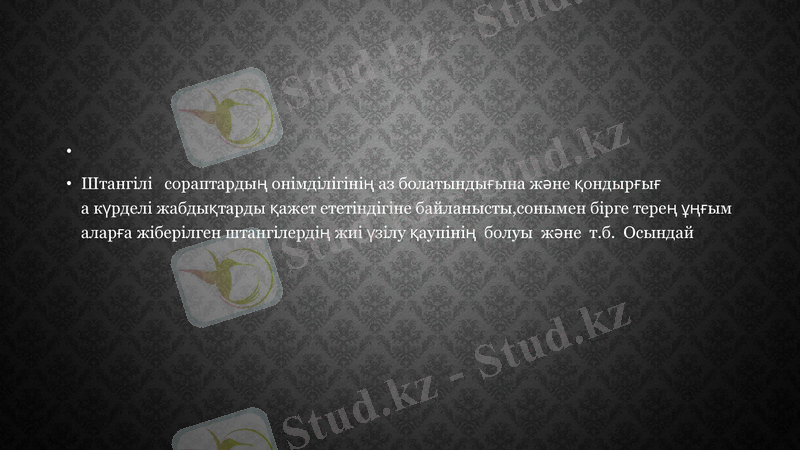

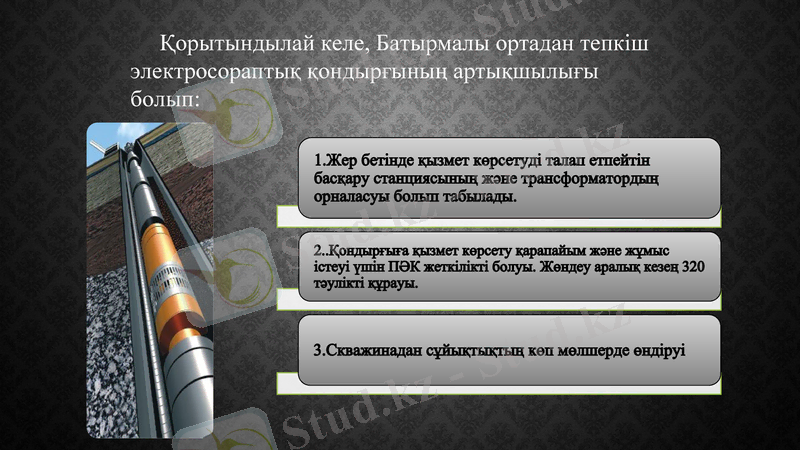

Штангілі сораптардың онімділігінің аз болатындығына және қондырғыға күрделі жабдықтарды қажет ететіндігіне байланысты, сонымен бірге терең ұңғымаларға жіберілген штангілердің жиі үзілу қаупінің болуы және т. б. Осындай

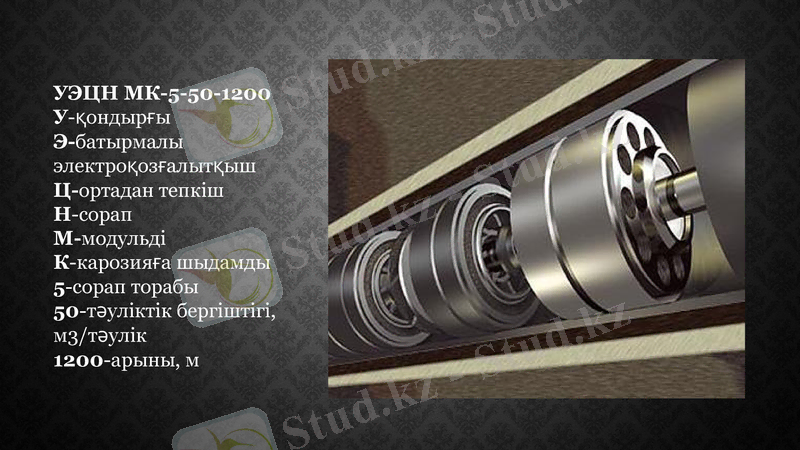

УЭЦН МК-5-50-1200

У-қондырғы

Э-батырмалы электроқозғалытқыш

Ц-ортадан тепкіш

Н-сорап

М-модульді

К-карозияға шыдамды

5-сорап торабы

50-тәуліктік бергіштігі, м3/тәулік

1200-арыны, м

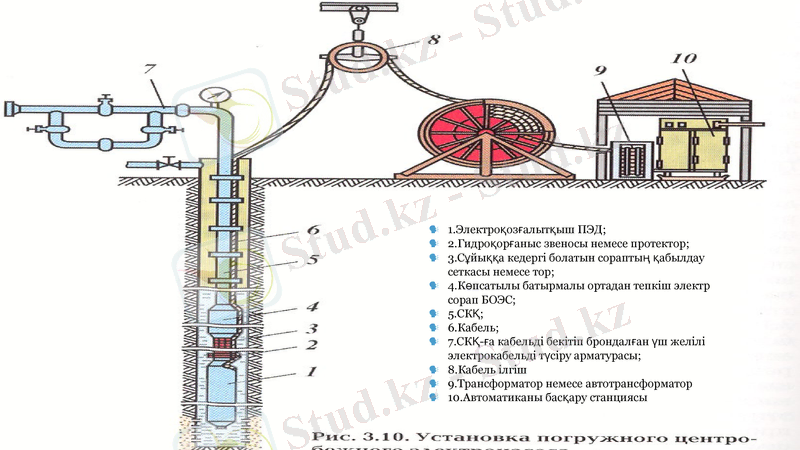

1. Электроқозғалытқыш ПЭД;

2. Гидроқорғаныс звеносы немесе протектор;

3. Сұйыққа кедергі болатын сораптың қабылдау сеткасы немесе тор;

4. Көпсатылы батырмалы ортадан тепкіш электр сорап БОЭС;

5. СКҚ;

6. Кабель;

7. СКҚ-ға кабельді бекітіп брондалған үш желілі электрокабельді түсіру арматурасы;

8. Кабель ілгіш

9. Трансформатор немесе автотрансформатор

10. Автоматиканы басқару станциясы

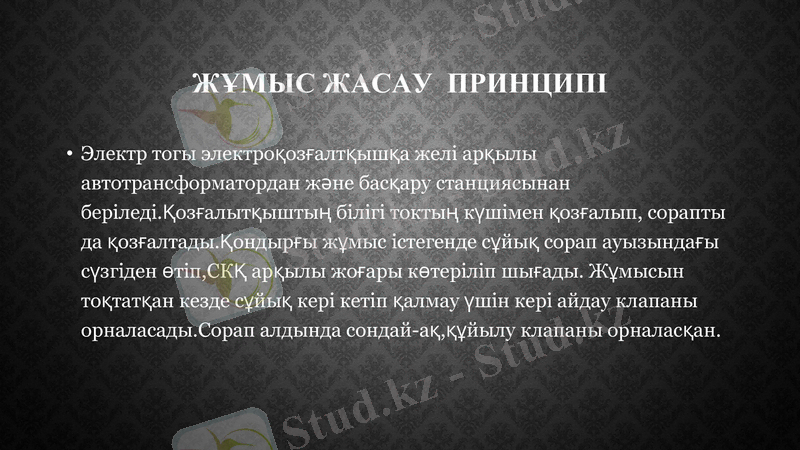

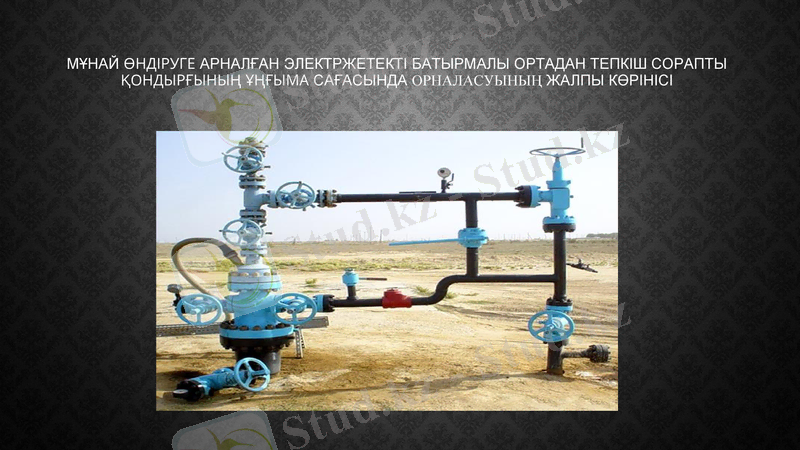

Жұмыс жасау принципі

Электр тогы электроқозғалтқышқа желі арқылы автотрансформатордан және басқару станциясынан беріледі. Қозғалытқыштың білігі токтың күшімен қозғалып, сорапты да қозғалтады. Қондырғы жұмыс істегенде сұйық сорап ауызындағы сүзгіден өтіп, СКҚ арқылы жоғары көтеріліп шығады. Жұмысын тоқтатқан кезде сұйық кері кетіп қалмау үшін кері айдау клапаны орналасады. Сорап алдында сондай-ақ, құйылу клапаны орналасқан.
