ЭЛЕКТРЛІ ҚОЖ АРҚЫЛЫ
ҚҰЮ
ЖОСПАР:
• Электрлі қож арқылы құю;
• Электрлі қож арқылы құю технологиясы;
• Құйманы электрлі қож арқылы алу операциялары;
• Артықшылықтары;
• Кемшіліктері;
• Қолдану ортасы;

• Құюдың әртүрлі әдістердің салыстырмалы сипаттамалары;
• Пайдаланылған әдебиеттер тізімі.

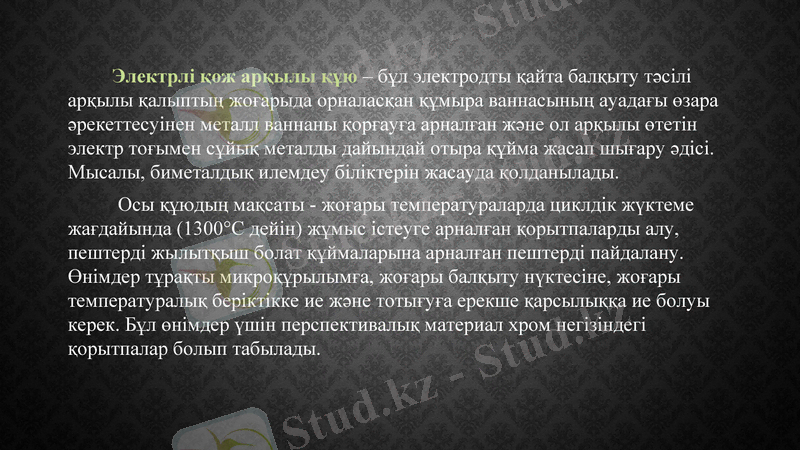

Электрлі қож арқылы құю – бұл электродты қайта балқыту тәсілі
арқылы қалыптың жоғарыда орналасқан құмыра ваннасының ауадағы өзара
әрекеттесуінен металл ваннаны қорғауға арналған және ол арқылы өтетін
электр тоғымен сұйық металды дайындай отыра құйма жасап шығару әдісі.
Мысалы, биметалдық илемдеу біліктерін жасауда қолданылады.
Осы құюдың мақсаты - жоғары температураларда циклдік жүктеме
жағдайында (1300°C дейін) жұмыс істеуге арналған қорытпаларды алу,
пештерді жылытқыш болат құймаларына арналған пештерді пайдалану.
Өнімдер тұрақты микроқұрылымға, жоғары балқыту нүктесіне, жоғары
температуралық беріктікке ие және тотығуға ерекше қарсылыққа ие болуы
керек. Бұл өнімдер үшін перспективалық материал хром негізіндегі
қорытпалар болып табылады.

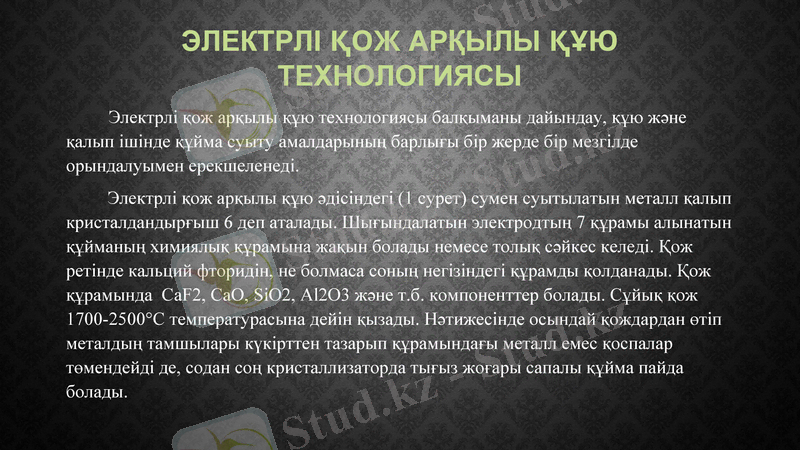

ЭЛЕКТРЛІ Қ ОЖ АРҚ ЫЛЫ Қ ҰЮ
ТЕХНОЛОГИЯСЫ
Электрлі қож арқылы құю технологиясы балқыманы дайындау, құю
және қалып ішінде құйма суыту амалдарының барлығы бір жерде бір мезгілде
орындалуымен ерекшеленеді.
Электрлі қож арқылы құю әдісіндегі (1 сурет) сумен суытылатын металл
қалып кристалдандырғыш 6 деп аталады. Шығындалатын электродтың 7
құрамы алынатын құйманың химиялық құрамына жақын болады немесе толық
сәйкес келеді. Қож ретінде кальций фторидін, не болмаса соның негізіндегі
құрамды қолданады. Қож құрамында CaF2, CaO, SiO2, Al2O3 және т.б.
компоненттер болады. Сұйық қож 1700-2500°C температурасына дейін
қызады. Нәтижесінде осындай қождардан өтіп металдың тамшылары
күкірттен тазарып құрамындағы металл емес қоспалар төмендейді де, содан
соң кристаллизаторда тығыз жоғары сапалы құйма пайда болады.

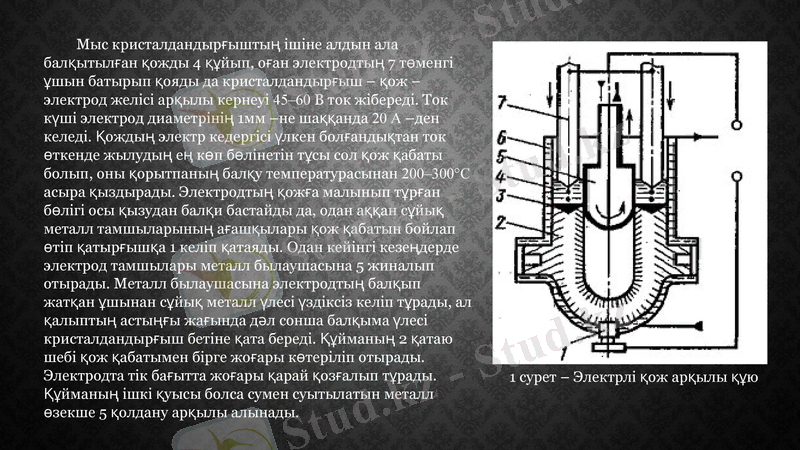

Мыс кристалдандырғыштың ішіне алдын ала
балқытылған қожды 4 құйып, оған электродтың 7
төменгі ұшын батырып қояды да кристалдандырғыш
– қож – электрод желісі арқылы кернеуі 45–60 В ток
жібереді. Ток күші электрод диаметрінің 1мм –не
шаққанда 20 А –ден келеді. Қождың электр кедергісі
үлкен болғандықтан ток өткенде жылудың ең көп
бөлінетін тұсы сол қож қабаты болып, оны
қорытпаның балқу температурасынан 200–300°C
асыра қыздырады. Электродтың қожға малынып
тұрған бөлігі осы қызудан балқи бастайды да, одан
аққан сұйық металл тамшыларының ағашқылары
қож қабатын бойлап өтіп қатырғышқа 1 келіп
қатаяды. Одан кейінгі кезеңдерде электрод
тамшылары металл былаушасына 5 жиналып
отырады. Металл былаушасына электродтың балқып
жатқан ұшынан сұйық металл үлесі үздіксіз келіп
тұрады, ал қалыптың астыңғы жағында дәл сонша
балқыма үлесі кристалдандырғыш бетіне қата
1 сурет – Электрлі қож арқылы құю
береді. Құйманың 2 қатаю шебі қож қабатымен бірге
жоғары көтеріліп отырады. Электродта тік бағытта
жоғары қарай қозғалып тұрады. Құйманың ішкі
қуысы болса сумен суытылатын металл өзекше 5

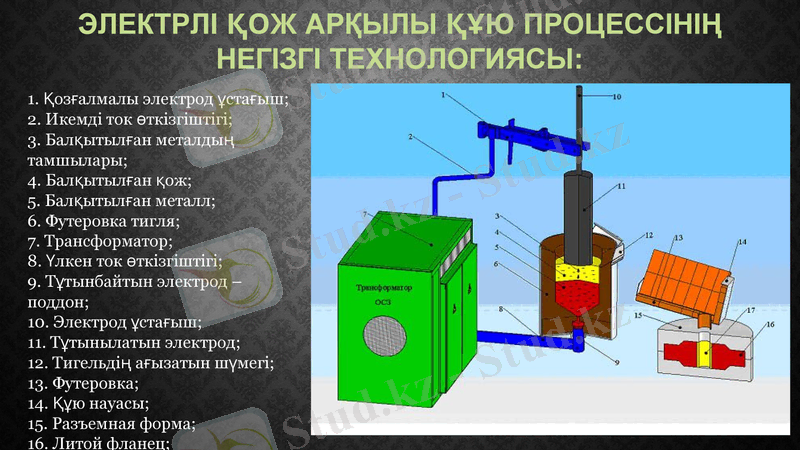

ЭЛЕКТРЛІ Қ ОЖ АРҚ ЫЛЫ Қ ҰЮ
ПРОЦЕССІНІҢ  НЕГІЗГІ ТЕХНОЛОГИЯСЫ:
1. Қозғалмалы электрод ұстағыш;
2. Икемді ток өткізгіштігі;
3. Балқытылған металдың
тамшылары;
4. Балқытылған қож;
5. Балқытылған металл;
6. Футеровка тигля;
7. Трансформатор;
8. Үлкен ток өткізгіштігі;
9. Тұтынбайтын электрод –
поддон;
10. Электрод ұстағыш;
11. Тұтынылатын электрод;
12. Тигельдің ағызатын шүмегі;
13. Футеровка;
14. Құю науасы;
15. Разъемная форма;
16. Литой фланец;
17. Қож гарнисажы.

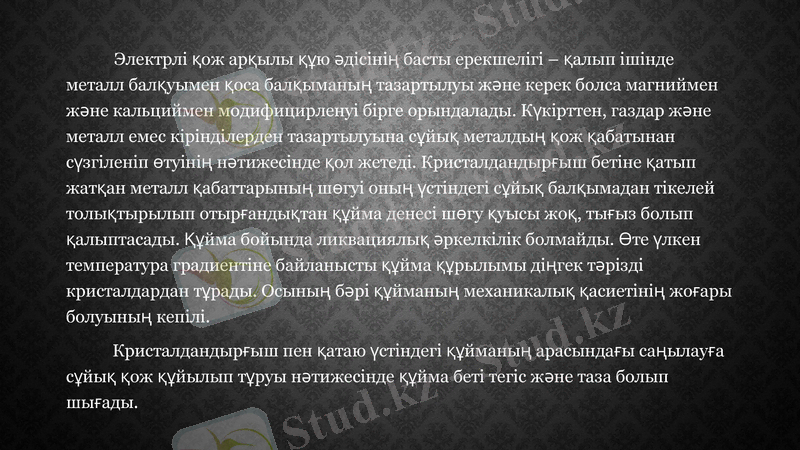

Электрлі қож арқылы құю әдісінің басты ерекшелігі – қалып
ішінде металл балқуымен қоса балқыманың тазартылуы және керек
болса магниймен және кальциймен модифицирленуі бірге
орындалады. Күкірттен, газдар және металл емес кірінділерден
тазартылуына сұйық металдың қож қабатынан сүзгіленіп өтуінің
нәтижесінде қол жетеді. Кристалдандырғыш бетіне қатып жатқан
металл қабаттарының шөгуі оның үстіндегі сұйық балқымадан тікелей
толықтырылып отырғандықтан құйма денесі шөгу қуысы жоқ, тығыз
болып қалыптасады. Құйма бойында ликвациялық әркелкілік
болмайды. Өте үлкен температура градиентіне байланысты құйма
құрылымы діңгек тәрізді кристалдардан тұрады. Осының бәрі
құйманың механикалық қасиетінің жоғары болуының кепілі.
Кристалдандырғыш пен қатаю үстіндегі құйманың арасындағы
саңылауға сұйық қож құйылып тұруы нәтижесінде құйма беті тегіс
және таза болып шығады.

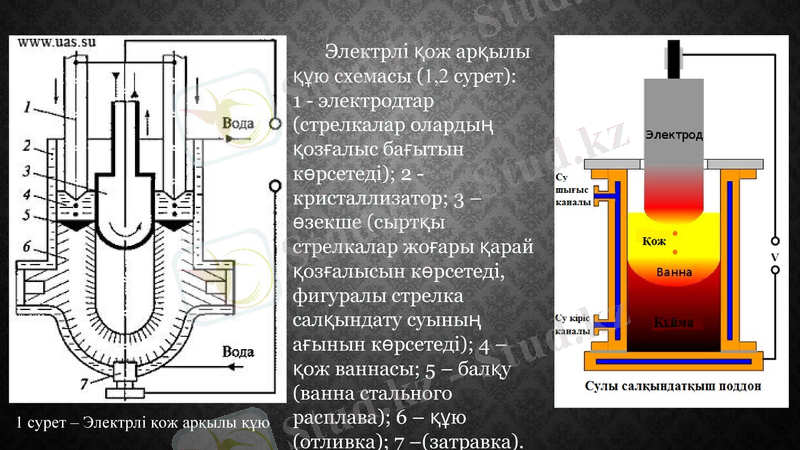

Электрлі қож
арқылы құю схемасы
(1,2 сурет):
1 - электродтар
(стрелкалар олардың
қозғалыс бағытын
көрсетеді); 2 -
кристаллизатор; 3 –
өзекше (сыртқы
стрелкалар жоғары
қарай қозғалысын
көрсетеді, фигуралы
стрелка салқындату
суының ағынын
көрсетеді); 4 – қож
1 сурет – Электрлі қож арқылы құю
ваннасы; 5 – балқу
(ванна стального

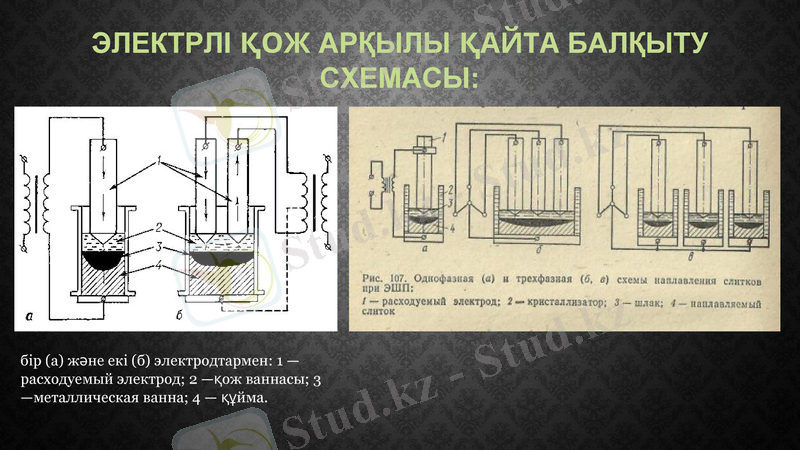

ЭЛЕКТРЛІ Қ ОЖ АРҚ ЫЛЫ Қ АЙТА
БАЛҚ ЫТУ СХЕМАСЫ:

бір (а) және екі (б) электродтармен: 1
— расходуемый электрод; 2 —қож
ваннасы; 3 —металлическая ванна; 4
— құйма.

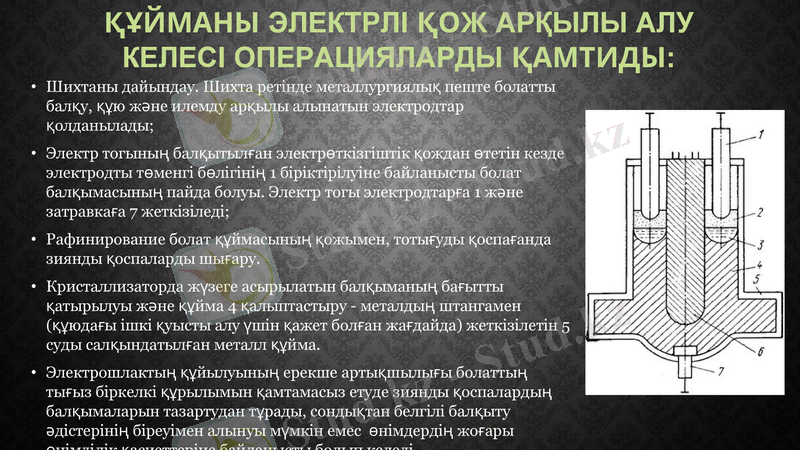

Қ ҰЙМАНЫ ЭЛЕКТРЛІ Қ ОЖ АРҚ ЫЛЫ АЛУ
КЕЛЕСІ ОПЕРАЦИЯЛАРДЫ Қ АМТИДЫ:
• Шихтаны дайындау. Шихта ретінде металлургиялық пеште болатты
балқу, құю және илемду арқылы алынатын электродтар қолданылады;
• Электр тогының балқытылған электрөткізгіштік қождан өтетін кезде
электродты төменгі бөлігінің 1 біріктірілуіне байланысты болат
балқымасының пайда болуы. Электр тогы электродтарға 1 және
затравкаға 7 жеткізіледі;
• Рафинирование болат құймасының қожымен, тотығуды қоспағанда
зиянды қоспаларды шығару.
• Кристаллизаторда жүзеге асырылатын балқыманың бағытты
қатырылуы және құйма 4 қалыптастыру - металдың штангамен
(құюдағы ішкі қуысты алу үшін қажет болған жағдайда) жеткізілетін 5
суды салқындатылған металл құйма.
• Электрошлактың құйылуының ерекше артықшылығы болаттың тығыз
біркелкі құрылымын қамтамасыз етуде зиянды қоспалардың
балқымаларын тазартудан тұрады, сондықтан белгілі балқыту
әдістерінің біреуімен алынуы мүмкін емес өнімдердің жоғары
өнімділік қасиеттеріне байланысты болып келеді.

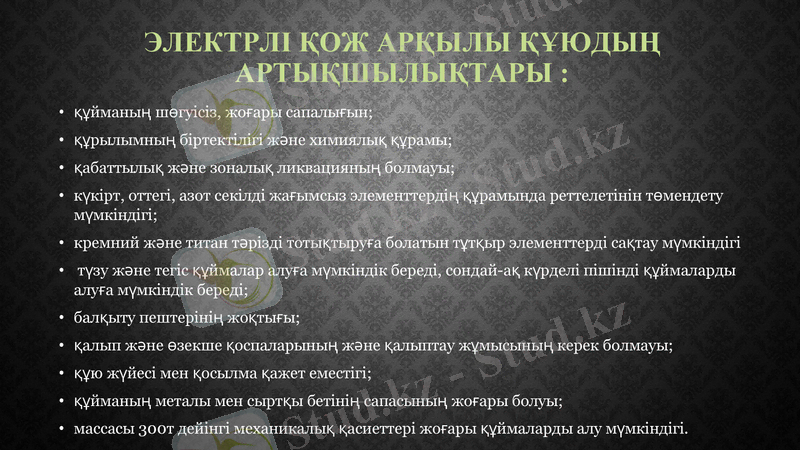

ЭЛЕКТРЛІ ҚОЖ АРҚЫЛЫ ҚҰЮДЫҢ
АРТЫҚШЫЛЫҚТАРЫ :
• құйманың шөгуісіз, жоғары сапалығын;
• құрылымның біртектілігі және химиялық құрамы;
• қабаттылық және зоналық ликвацияның болмауы;
• күкірт, оттегі, азот секілді жағымсыз элементтердің құрамында реттелетінін төмендету
мүмкіндігі;
• кремний және титан тәрізді тотықтыруға болатын тұтқыр элементтерді сақтау мүмкіндігі
• түзу және тегіс құймалар алуға мүмкіндік береді, сондай-ақ күрделі пішінді құймаларды
алуға мүмкіндік береді;
• балқыту пештерінің жоқтығы;
• қалып және өзекше қоспаларының және қалыптау жұмысының керек болмауы;
• құю жүйесі мен қосылма қажет еместігі;
• құйманың металы мен сыртқы бетінің сапасының жоғары болуы;
• массасы 300т дейінгі механикалық қасиеттері жоғары құймаларды алу мүмкіндігі.

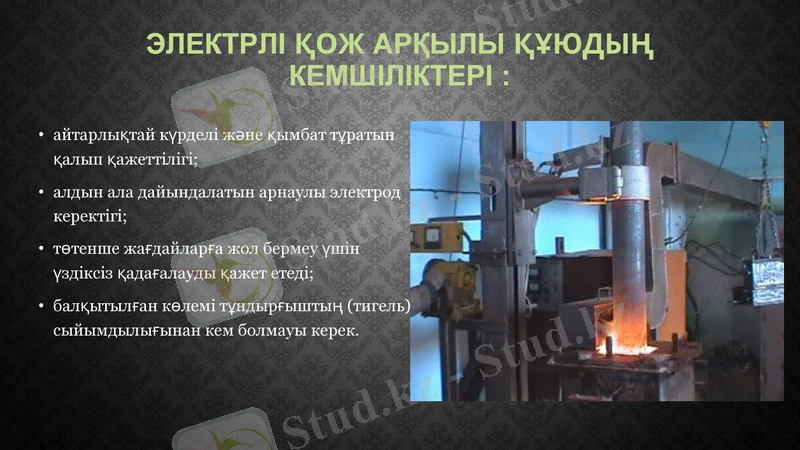

ЭЛЕКТРЛІ Қ ОЖ АРҚ ЫЛЫ Қ ҰЮДЫҢ
КЕМШІЛІКТЕРІ :
• айтарлықтай күрделі және қымбат
тұратын қалып қажеттілігі;
• алдын ала дайындалатын арнаулы
электрод керектігі;
• төтенше жағдайларға жол бермеу үшін
үздіксіз қадағалауды қажет етеді;
• балқытылған көлемі тұндырғыштың
(тигель) сыйымдылығынан кем
болмауы керек.

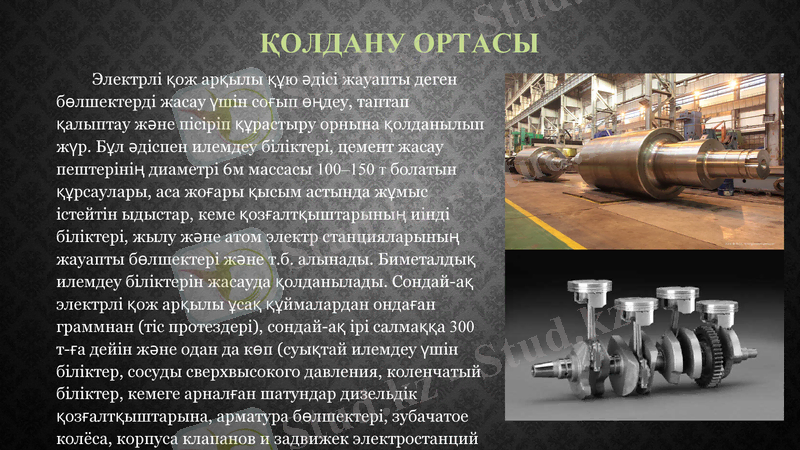

ҚОЛДАНУ ОРТАСЫ
Электрлі қож арқылы құю әдісі жауапты
деген бөлшектерді жасау үшін соғып өңдеу,
таптап қалыптау және пісіріп құрастыру орнына
қолданылып жүр. Бұл әдіспен илемдеу біліктері,
цемент жасау пештерінің диаметрі 6м массасы
100–150 т болатын құрсаулары, аса жоғары қысым
астында жұмыс істейтін ыдыстар, кеме
қозғалтқыштарының иінді біліктері, жылу және
атом электр станцияларының жауапты
бөлшектері және т.б. алынады. Биметалдық
илемдеу біліктерін жасауда қолданылады.
Сондай-ақ электрлі қож арқылы ұсақ
құймалардан ондаған граммнан (тіс протездері),
сондай-ақ ірі салмаққа 300 т-ға дейін және одан
да көп (суықтай илемдеу үшін біліктер, сосуды
сверхвысокого давления, коленчатый біліктер,
кемеге арналған шатундар дизельдік
қозғалтқыштарына, арматура бөлшектері,
зубачатое колёса, корпуса клапанов и задвижек
ҚҰЮДЫҢ ӘРТҮРЛІ ӘДІСТЕРДІҢ
САЛЫСТЫРМАЛЫ СИПАТТАМАЛАРЫ
Құю әдісі Құйма материалы Формасы және Қолдану ортасы
өлшемдері
Құмөсазды шойын, болат, кейбіо үлкен, күрделі барлық машинажасау
формаға құю түсті металдар пішіндер салаларында, жаппай
өндіріске дейін
Қабықша қалыпқа шойын, болат, кейбір салмағы 1т-дан аз, сериялық және массалық
құю түсті металдар өлшемдері мен өндіріс
формасы шектеулі
Кокильге құю алюминий, мыс салмағы 250 кг-ға сериялық және массалық
құймалары дейін, формасы өндіріс
салқын қалыптан
құйылған
құймаларды алу
шарттарымен
шектеледі
Қысыммен құю алюминий, мырыш, мыс салмағы 200 кг-ға ірі сериялық және
құймалары дейін, нысаны пішінді массалық өндіріс
ашу шарттарымен
шектеледі
Балқымалы үлгi болат, арнайы құймалар, формасы Сериялы қиын өндіру
бойынша құю мыс құймасы шектелмеген, формалы бұйымдарда,
салмағы 10 кг дейін, сондай-ақ отқа төзімді
коркем құюда қорытпалар
шектелмейді
Электрлі қож болат, шойын, кейбір Салмағы ондық барлық машинажасау
арқылы құю түсті металдар грамнан 300 т-ға салаларында,
дейін құймалар, электрометаллургия, ірі
формасы сериялық және массалық
шектелмеген өндіріс
ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР ТІЗІМІ:

1 Литейное производство. Учебник для металлургических
специальностей вузов. М., 1987.-256 с.
2 Сүйіндіков М.М., Түсіпбекова М.Ж., Быков П.О. Құю өндірісі. Зертханалық
жұмыстарды орындауға арналған әдістемелік нұсқаулар. -Павлодар,
ПМУ, 2006.-24 б.
3 Абрамов Г.Г., Панченко Б.С. Справочник молодого литейщика. М., 1991.-
319 с.
4 Қазақша-орысша, орысша-қазақша терминологиялық сөздiк:
Металлургия және кен iсi/жалпы ред.басқарған А.Қ.Құсайынов –Алматы,
2000 –288 бет.
5 Орысша-қазақша түсiндiрме сөздiк: Металлургия /Жалпы ред.
басқарған проф. Е.Арын –Павлодар,2002 –65 бет.
