Силикат ЖШС базасында өнімділігі жылына 130 миллион дана силикат кірпішін өндіруші кірпіш цехының жобасы


Slide 1

СЕМЕЙ қаласының ШӘКӘРІМ атындағы МЕМЛЕКЕТТІК УНИВЕРСИТЕТІ

Дипломдық жобаның тақырыбы: «Силикат» ЖШС базасында өнімділігі жылына 130 миллион дана силикат кірпішін өндіруші кірпіш цехының жобасы

Ғылыми жетекші: Баяхметова Б. Б.

х. ғ. к., доцент

Орындаған: Мукушева Б. А.

Slide 2 Slide 3

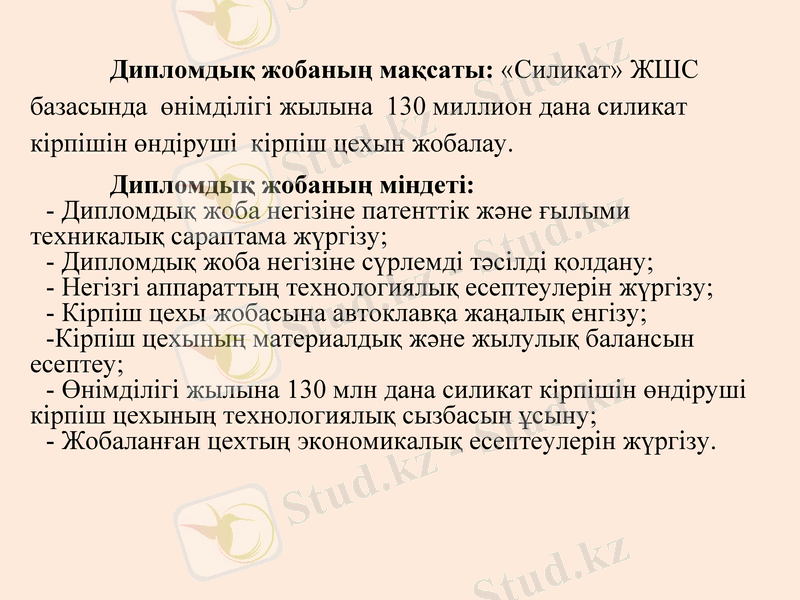

Дипломдық жобаның мақсаты: «Силикат» ЖШС базасында өнімділігі жылына 130 миллион дана силикат кірпішін өндіруші кірпіш цехын жобалау.

Дипломдық жобаның міндеті:

- Дипломдық жоба негізіне патенттік және ғылыми техникалық сараптама жүргізу;

- Дипломдық жоба негізіне сүрлемді тәсілді қолдану;

- Негізгі аппараттың технологиялық есептеулерін жүргізу;

- Кірпіш цехы жобасына автоклавқа жаңалық енгізу;

-Кірпіш цехының материалдық және жылулық балансын есептеу;

- Өнімділігі жылына 130 млн дана силикат кірпішін өндіруші кірпіш цехының технологиялық сызбасын ұсыну;

- Жобаланған цехтың экономикалық есептеулерін жүргізу.

Slide 4

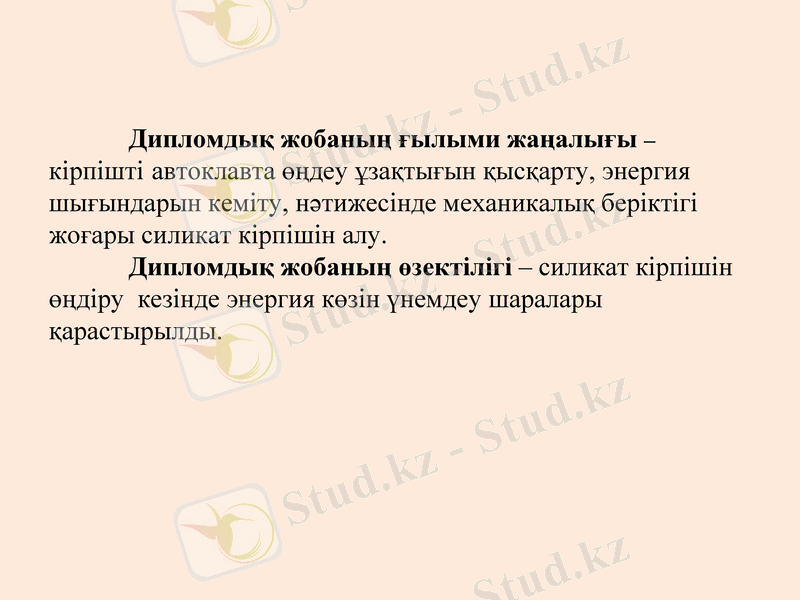

Дипломдық жобаның ғылыми жаңалығы - кірпішті автоклавта өңдеу ұзақтығын қысқарту, энергия шығындарын кеміту, нәтижесінде механикалық беріктігі жоғары силикат кірпішін алу.

Дипломдық жобаның өзектілігі - силикат кірпішін өңдіру кезінде энергия көзін үнемдеу шаралары қарастырылды.

Slide 5

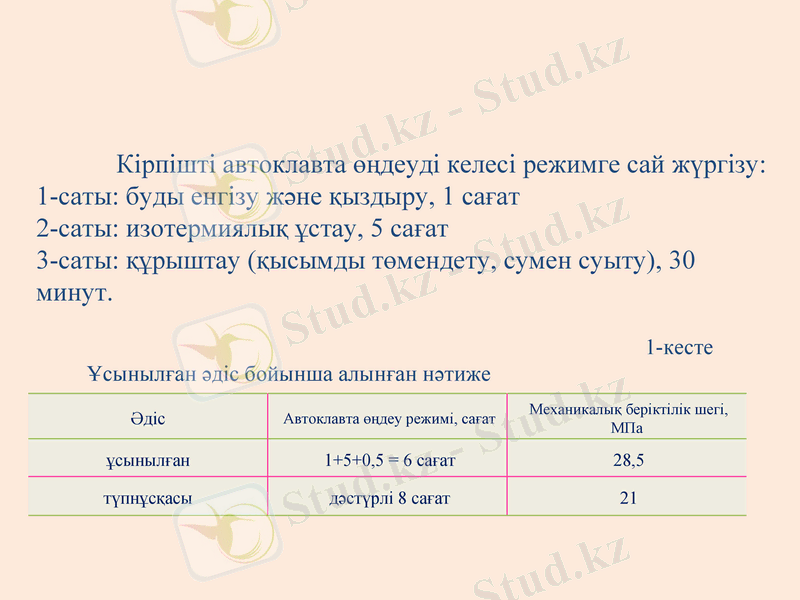

Кірпішті автоклавта өңдеуді келесі режимге сай жүргізу:

1-саты: буды енгізу және қыздыру, 1 сағат

2-cаты: изотермиялық ұстау, 5 сағат

3-саты: құрыштау (қысымды төмендету, сумен суыту), 30 минут.

Әдіс

Автоклавта өңдеу режимі, сағат

Механикалық беріктілік шегі, МПа

ұсынылған

1+5+0, 5 = 6 сағат

28, 5

түпнұсқасы

дәстүрлі 8 сағат

21

1-кесте

Ұсынылған әдіс бойынша алынған нәтиже

Slide 6

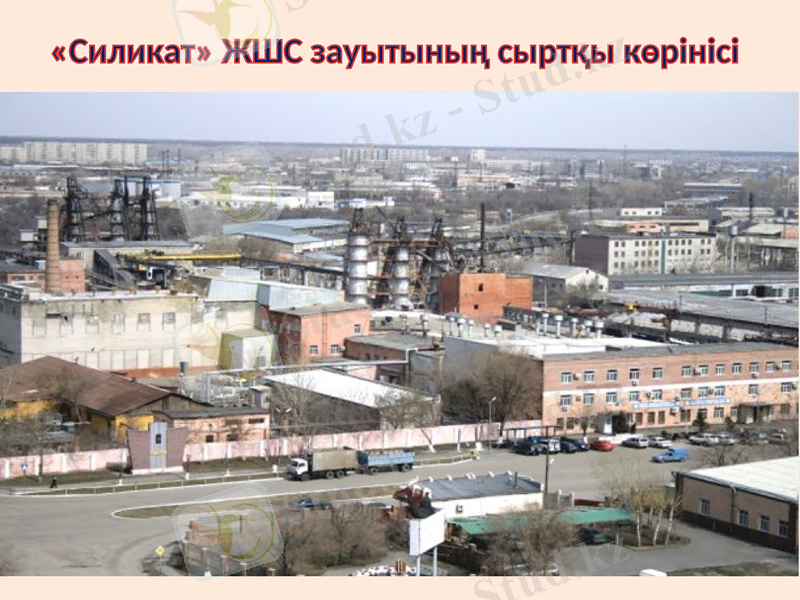

«Силикат» ЖШС зауытының сыртқы көрінісі

Slide 7

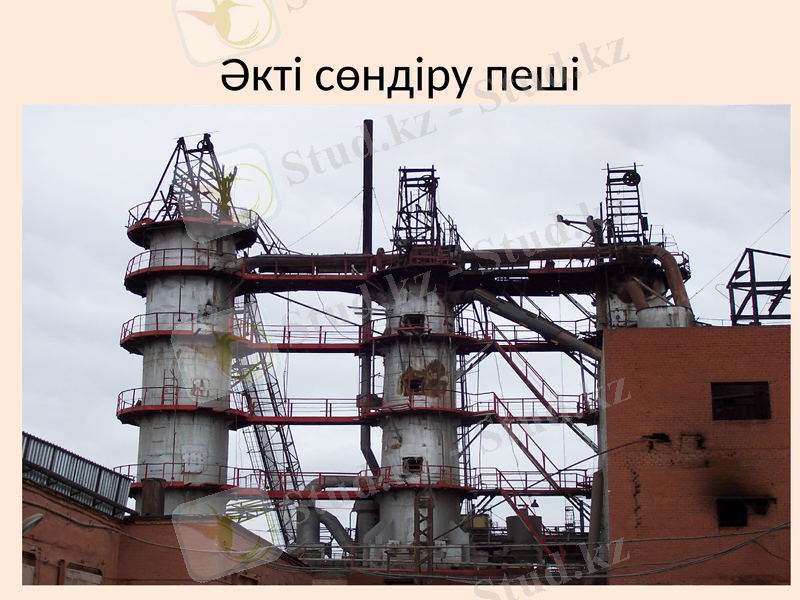

Әкті сөндіру пеші

Slide 8

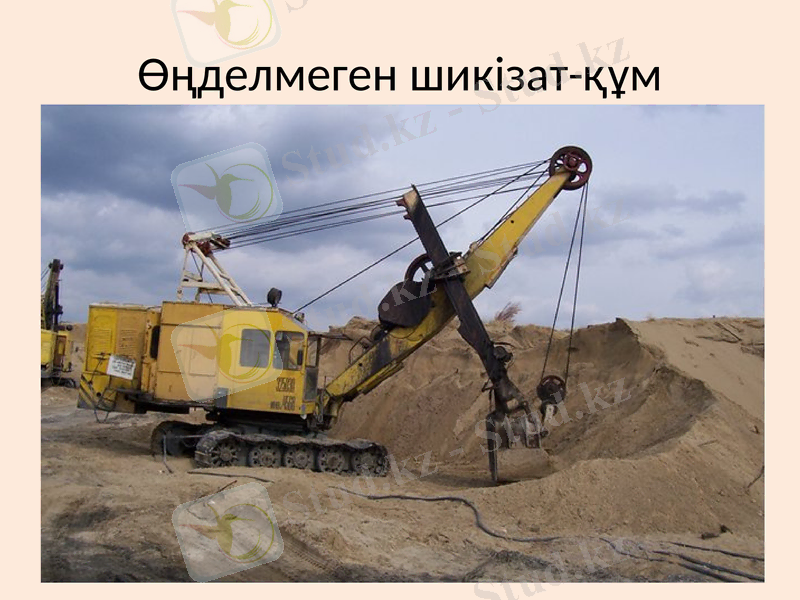

Өңделмеген шикізат-құм

Slide 9 Slide 10 Slide 11 Slide 12 Slide 13 Slide 14 Slide 15

Зауыт бөлімшесі

Мате-риал

Өлшеу бірлігі

Өнімділік

жыл

ай

апта

тәулік

сағат

Автоклавты бөлім

кірпіш

млн

дана

8, 125

0, 677

0, 169

0, 022

0, 0009

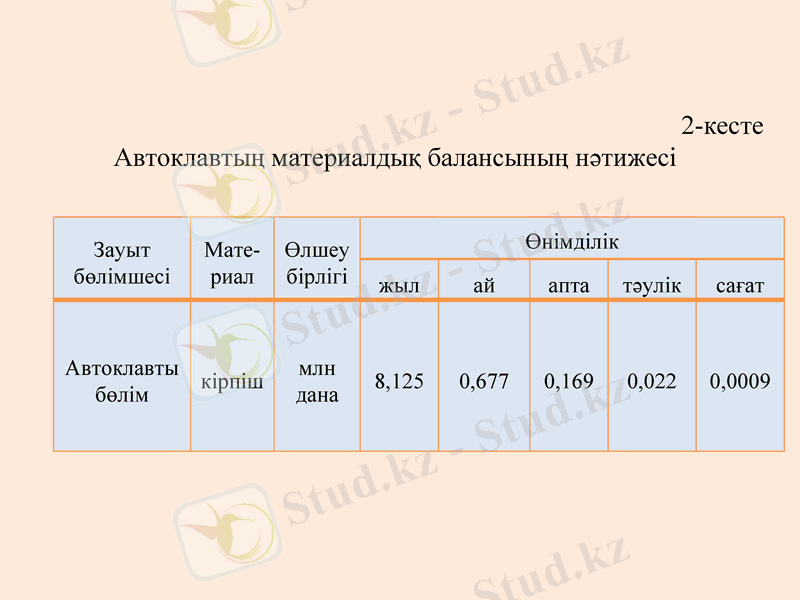

2-кесте

Автоклавтың материалдық балансының нәтижесі

Slide 16

Зауыт бөлімшесі

Материал

Өлшеу бірлігі

Өнімділік

жыл

ай

апта

тәулік

сағат

Қыспақ-тау және автоклав-ты бөлім

шикі кірпіш

млн

дана

130, 260

10, 855

2, 713

0, 388

0, 015

кірпіш

млн

дана

130, 130

10, 844

2, 711

0, 387

0, 016

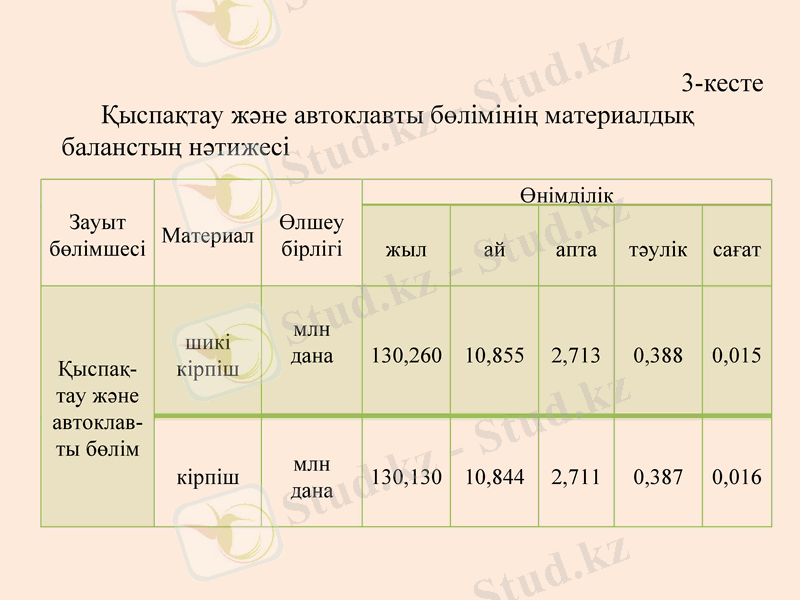

3-кесте

Қыспақтау және автоклавты бөлімінің материалдық баланстың нәтижесі

Slide 17

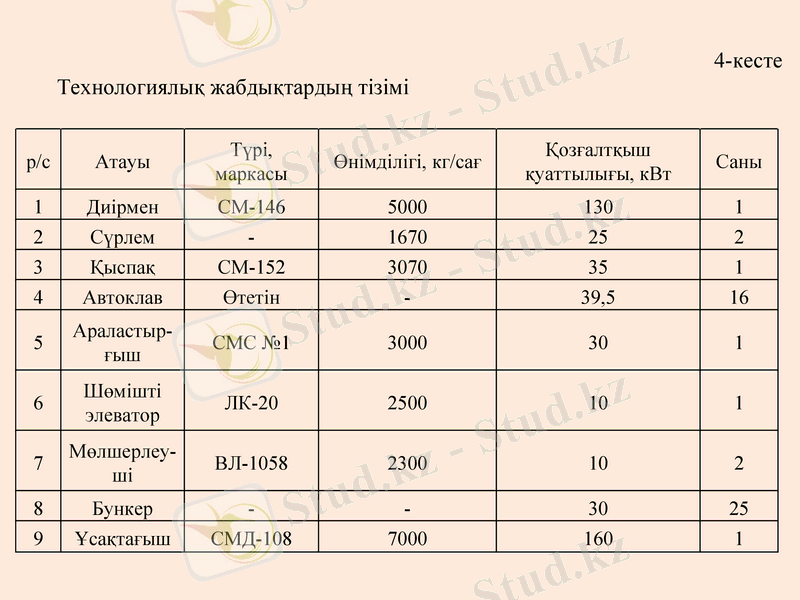

4-кесте

Технологиялық жабдықтардың тізімі

р/с

Атауы

Түрі,

маркасы

Өнімділігі, кг/сағ

Қозғалтқыш қуаттылығы, кВт

Саны

1

Диірмен

СМ-146

5000

130

1

2

Сүрлем

-

1670

25

2

3

Қыспақ

СМ-152

3070

35

1

4

Автоклав

Өтетін

-

39, 5

16

5

Араластыр-ғыш

СМС №1

3000

30

1

6

Шөмішті элеватор

ЛК-20

2500

10

1

7

Мөлшерлеу-ші

ВЛ-1058

2300

10

2

8

Бункер

-

-

30

25

9

Ұсақтағыш

СМД-108

7000

160

1

Slide 18

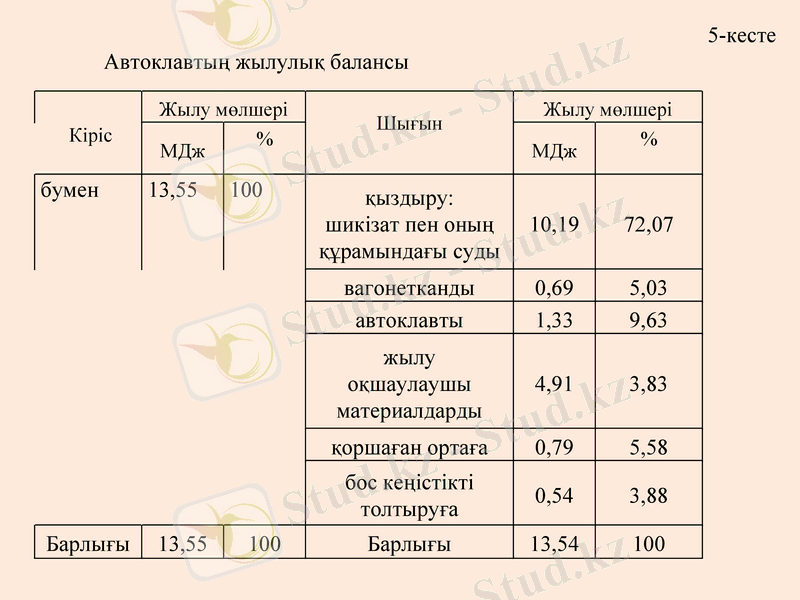

5-кесте

Автоклавтың жылулық балансы

Кіріс

Жылу мөлшері

Шығын

Жылу мөлшері

МДж

%

МДж

%

бумен

13, 55

100

қыздыру:

шикізат пен оның

құрамындағы суды

10, 19

72, 07

вагонетканды

0, 69

5, 03

автоклавты

1, 33

9, 63

жылу

оқшаулаушы

материалдарды

4, 91

3, 83

қоршаған ортаға

0, 79

5, 58

бос кеңістікті толтыруға

0, 54

3, 88

Барлығы

13, 55

100

Барлығы

13, 54

100

Slide 19

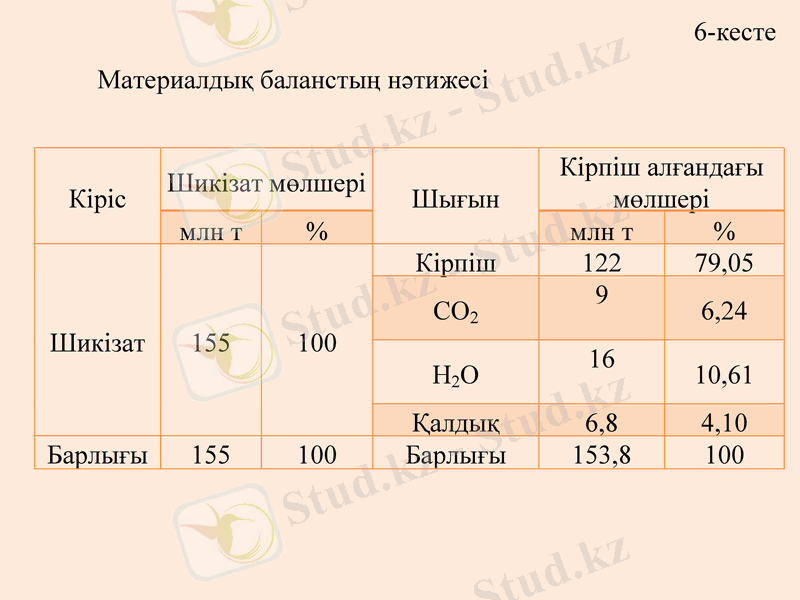

6-кесте

Материалдық баланстың нәтижесі

Кіріс

Шикізат мөлшері

Шығын

Кірпіш алғандағы мөлшері

млн т

%

млн т

%

Шикізат

155

100

Кірпіш

122

79, 05

CO2

9

6, 24

H2O

16

10, 61

Қалдық

6, 8

4, 10

Барлығы

155

100

Барлығы

153, 8

100

Slide 20

Көрсеткіш атауы

Өзгеру бірлігі

Қайта жаңар-туға дейін

Қайта жаңар-тудан кейін

(-) үнемдеу, (+) артық жұмсау

1

Өнімнің жылдық шығарылымы

млн дана

70

130

-60

2

Персонал саны

адам

153

136

-17

3

Еңбек өнімділігі

мың дана/адам

653

653

-

4

Бірлік өнімнің өздік құны

тенге

34, 7

34

-0, 7

5

Капиталды шығындар

мың тенге

13798

23990

+10192

6

Жылдық экономикалық әсер эффект

мың тенге

-

3498, 967

3498, 967

7

Өтімділік уақыты

жыл

-

3

-

8

Экономикалық эффективтілік коэффициенті

-

-

1/3

-

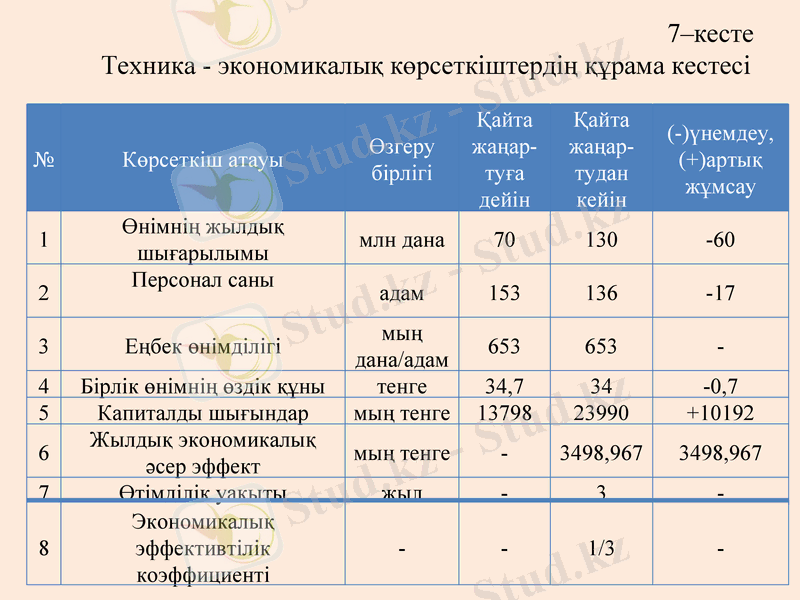

7-кесте

Техника - экономикалық көрсеткіштердің құрама кестесі

Slide 21

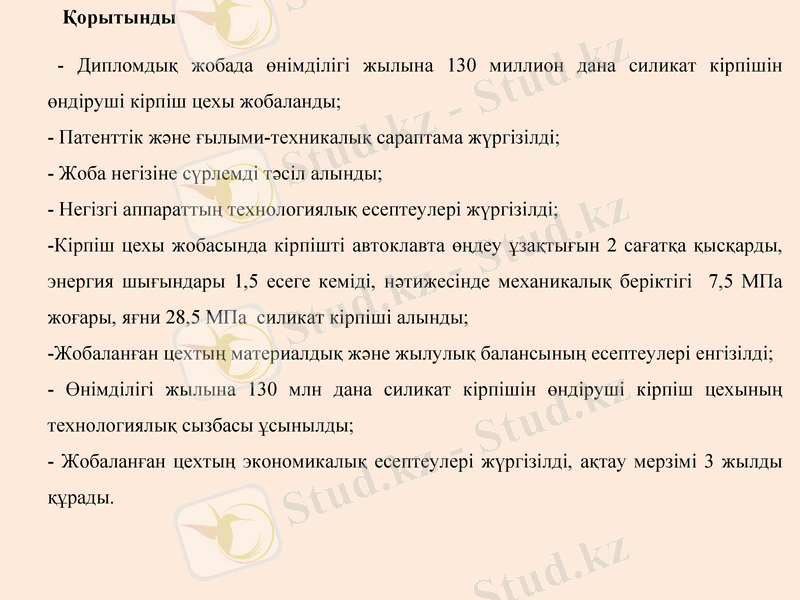

Қорытынды

- Дипломдық жобада өнімділігі жылына 130 миллион дана силикат кірпішін өндіруші кірпіш цехы жобаланды;

- Патенттік және ғылыми-техникалық сараптама жүргізілді;

- Жоба негізіне сүрлемді тәсіл алынды;

- Негізгі аппараттың технологиялық есептеулері жүргізілді;

-Кірпіш цехы жобасында кірпішті автоклавта өңдеу ұзақтығын 2 сағатқа қысқарды, энергия шығындары 1, 5 есеге кеміді, нәтижесінде механикалық беріктігі 7, 5 МПа жоғары, яғни 28, 5 МПа силикат кірпіші алынды;

-Жобаланған цехтың материалдық және жылулық балансының есептеулері енгізілді;

- Өнімділігі жылына 130 млн дана силикат кірпішін өндіруші кірпіш цехының технологиялық сызбасы ұсынылды;

- Жобаланған цехтың экономикалық есептеулері жүргізілді, ақтау мерзімі 3 жылды құрады.
