Тармақталған алгоритмдер. Тармақталу командасы

Презентация қосу

Батыс Қазақстан облысы
Теректі ауданы
Подстепный қазақ орта мектебінің информатика мұғалімі Айткалиева
Баян Сабырғалиқызы

ТАРАУ-3
Тармақталған алгоритмдер

Тармақталу
командасы

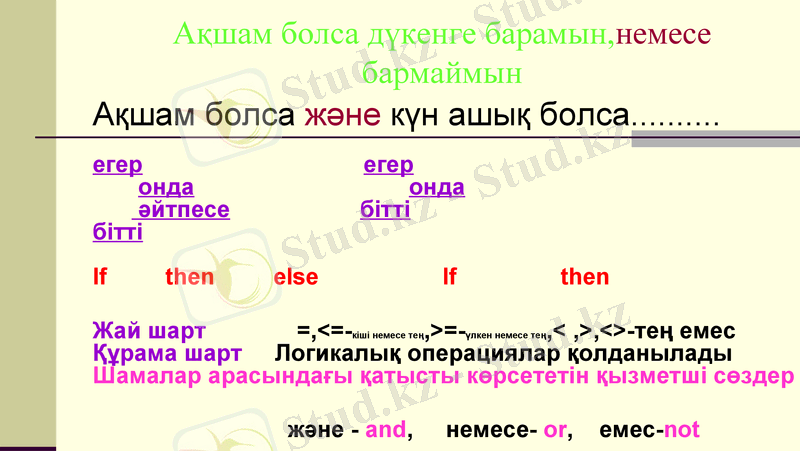

Ақшам болса дүкенге
барамын,немесе бармаймын
Ақшам болса және күн ашық болса..........

Ақшам болса дүкенге барамын,немесе
бармаймын
Ақшам болса және күн ашық болса..........
егер
онда
әйтпесе
бітті
If

then

егер
онда
бітті

else

If

then

Жай шарт
=,<=,>=,< ,>,<>-тең емес
Құрама шарт Логикалық операциялар қолданылады
Шамалар арасындағы қатысты көрсететін қызметші сөздер
кіші немесе тең

және - аnd,

үлкен немесе тең

немесе- or,

емес-not

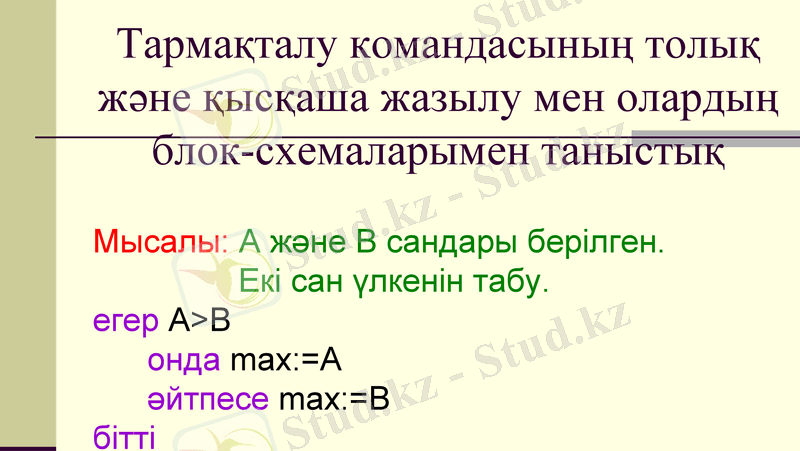

Тармақталу командасының толық
және қысқаша жазылу мен олардың
блок-схемаларымен таныстық
Мысалы: А және В сандары берілген.
Екі сан үлкенін табу.
егер А>В
онда max:=A
әйтпесе max:=B
бітті

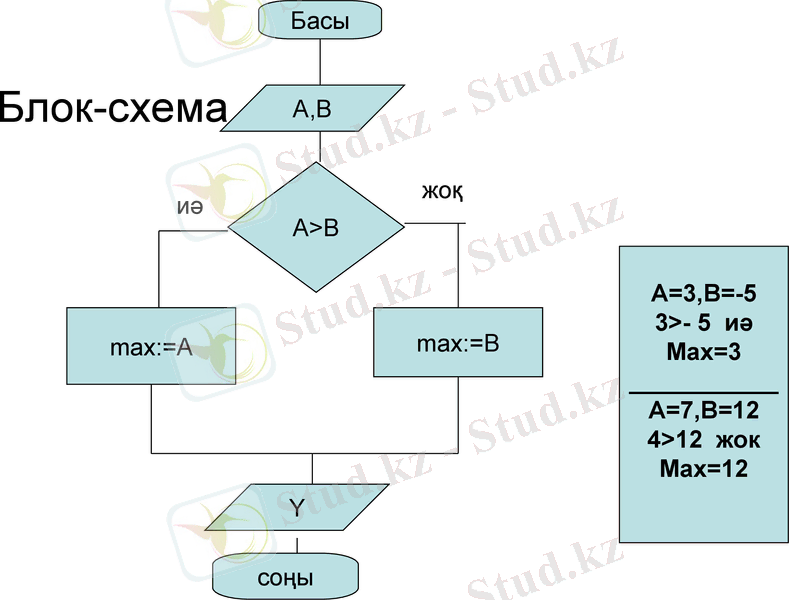

Басы

Блок-схема
иә

A,B
жоқ
A>B

max:=B

max:=A

Y
соңы

А=3,В=-5
3>- 5 иә
Max=3
___________
А=7,В=12
4>12 жок
Max=12

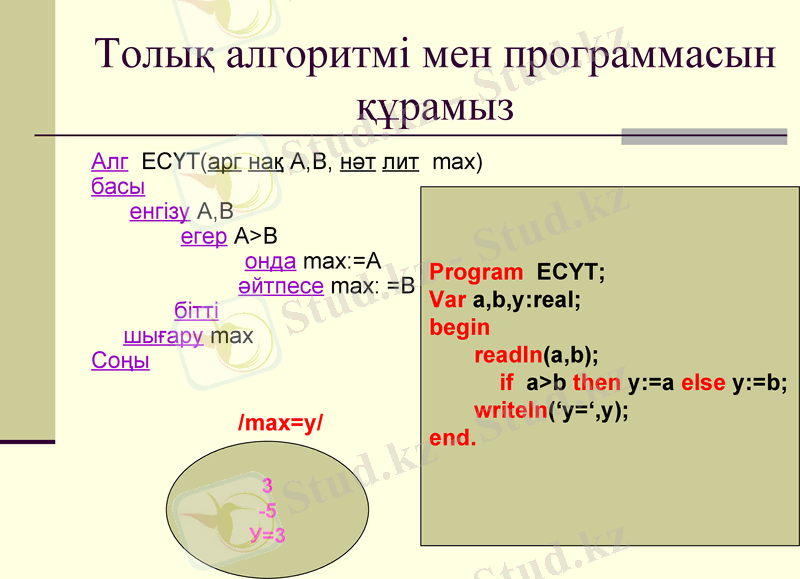

Толық алгоритмі мен программасын
құрамыз
Алг ЕСҮТ(арг нақ А,В, нәт лит
басы
енгізу А,В
егер А>B
онда max:=A
әйтпесе max: =В
бітті
шығару max
Соңы
/max=y/
-5
У=3

max)

Program ECYT;
Var a,b,y:real;
begin
readln(a,b);
if a>b then y:=a else y:=b;
writeln(‘y=‘,y);
end.

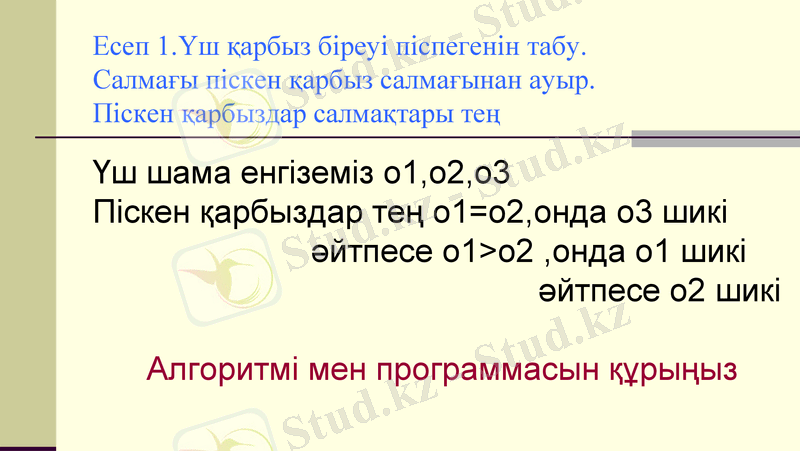

Есеп 1.Үш қарбыз біреуі піспегенін табу.
Салмағы піскен қарбыз салмағынан ауыр.
Піскен қарбыздар салмақтары тең

Үш шама енгіземіз о1,о2,о3
Піскен қарбыздар тең о1=о2,онда о3 шикі
әйтпесе о1>о2 ,онда о1 шикі
әйтпесе о2 шикі
Алгоритмі мен программасын құрыңыз

Алг шикі қар(нақ о1,о2,о3,лит у)
арг о1,о2,о3
нәт у
басы
егер о1=о2
онда у:=“о3 шикі қар”
әйтпесе
егер о1>о2
онда у:=“о1 шикі қар”
әйтпесе у:=“о2 шикі қар”
бітті
бітті
соңы

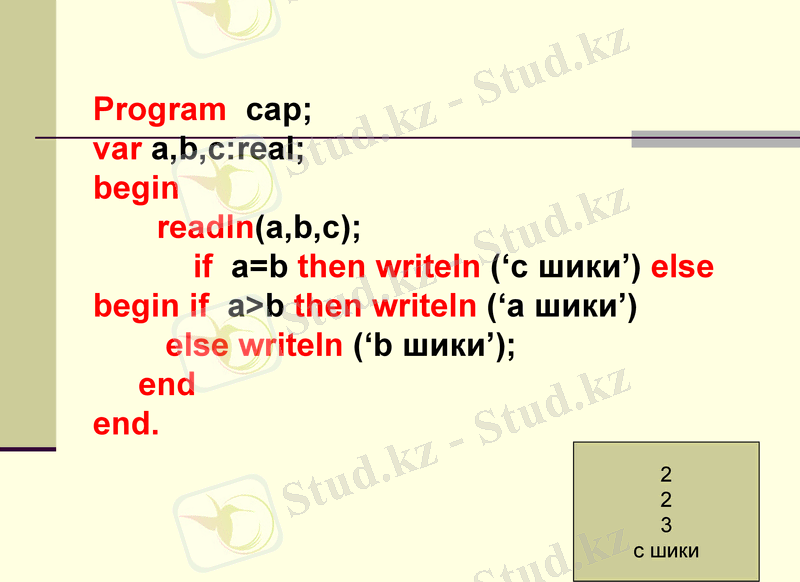

Program cар;
var a,b,с:real;
begin
readln(a,b,c);
if a=b then writeln (‘c шики’) else
begin if a>b then writeln (‘a шики’)
else writeln (‘b шики’);
end
end.
с шики

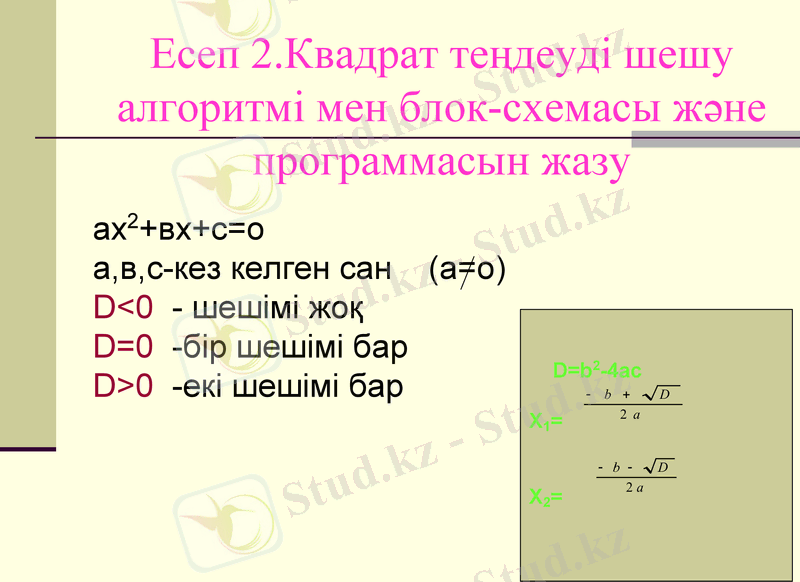

Есеп 2.Квадрат теңдеуді шешу
алгоритмі мен блок-схемасы және
программасын жазу
ах2+вх+с=о
а,в,с-кез келген сан (а=о)
D<0 - шешімі жоқ
D=0 -бір шешімі бар
D>0 -екі шешімі бар

D=b2-4ac
X1=

b
D
2a

X2=

b
D
2a

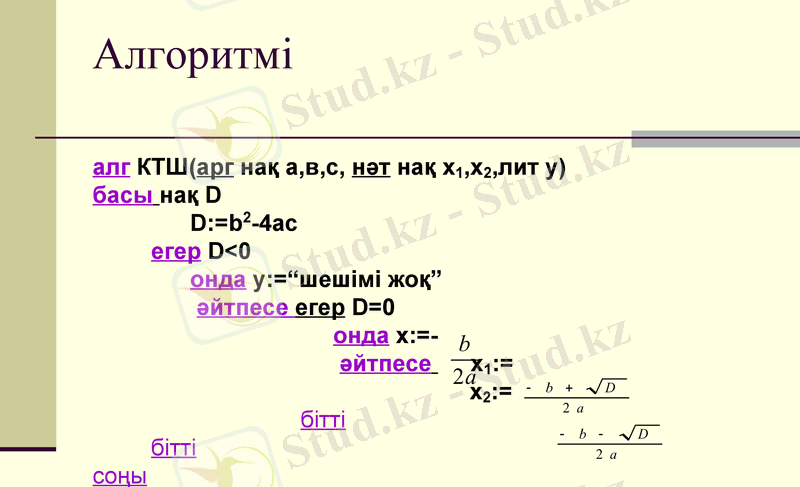

Алгоритмі
алг КТШ(арг нақ а,в,с, нәт нақ х1,х2,лит у)
басы нақ D
D:=b2-4ac
егер D<0
онда у:=“шешімі жоқ”
әйтпесе егер D=0
b
онда x:=- 2a
әйтпесе
х1:=
х2:=
бітті
бітті
соңы

b
2a

D

b
2a

D

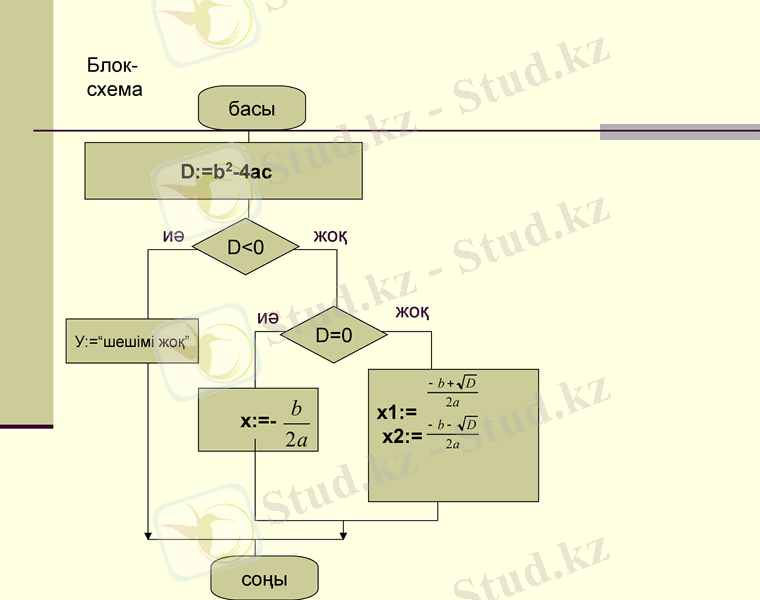

Блоксхема

басы
D:=b2-4ac
иә

жоқ

D<0

жоқ

иә

D=0

У:=“шешімі жоқ”

x:=-

b
2a

соңы

х1:=
х2:=

b D
b 2 a D
b 2 a D
2a

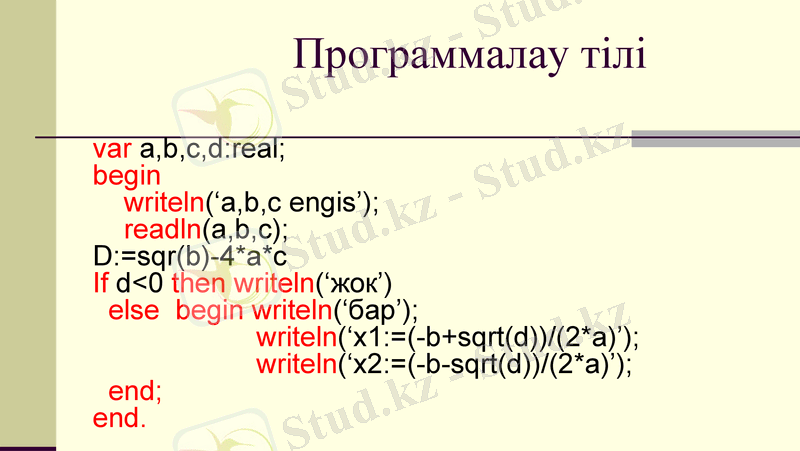

Программалау тілі
var a,b,c,d:real;
begin
writeln(‘a,b,c engis’);
readln(a,b,c);
D:=sqr(b)-4*a*c
If d<0 then writeln(‘жок’)
else begin writeln(‘бар’);
writeln(‘x1:=(-b+sqrt(d))/(2*a)’);
writeln(‘x2:=(-b-sqrt(d))/(2*a)’);
end;
end.

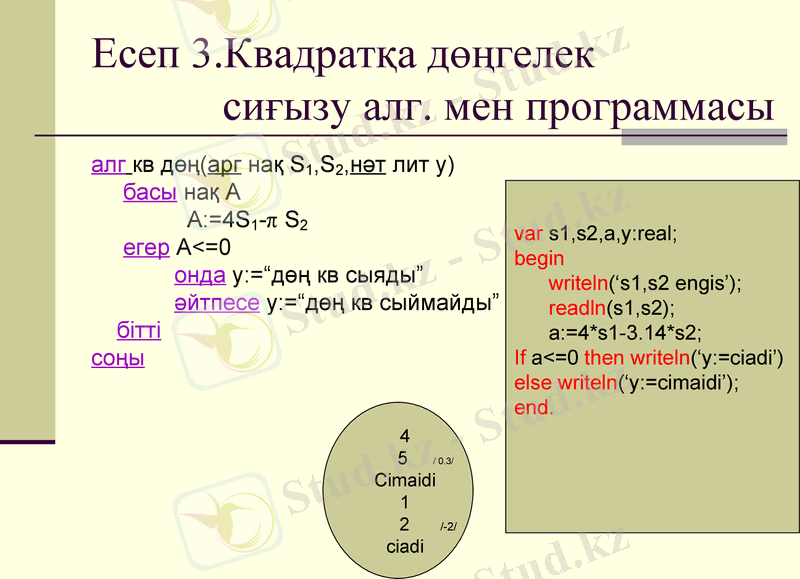

Есеп 3.Квадратқа дөңгелек
сиғызу алг. мен программасы
алг кв дөң(арг нақ S1,S2,нәт лит у)
басы нақ А
А:=4S1-π S2

var s1,s2,a,y:real;
begin
егер А<=0
writeln(‘s1,s2 engis’);
readln(s1,s2);
онда у:=“дөң кв сыяды”
a:=4*s1-3.14*s2;
әйтпесе у:=“дөң кв сыймайды” If a<=0 then writeln(‘y:=ciadi’)
бітті
else writeln(‘y:=cimaidi’);
end.
соңы
5 / 0.3/
Cimaidi
/-2/
ciadi

Үйге
Кітап 36 бет-41 бет оқу
1) 43 бет 7 тапсырма
1 шартты аласыз Х<4
2) Қапшықта ақ шар,қара
шар орналасқан неше ақ шар бар?
3)Мектепте шығарған 1,3
есептерге блок-схема құрыңыз

Сұрақтарға жауап жаз
1.Тармақталу командасының жазылу түрі
қандай?
2.Блок-схемасын сызып беріңіз?
3.Паскал тілінде жазылуы қандай?
