Электр тізбегін құрастыру

Презентация қосу

Сабақтың тақырыбы:

Орындаған: Технология
пән мұғалімі

С. Бекжанов.

Құттықожа ауылы
№164 орта мектеп 2013 оқу жылы

Білімділік

Дамытушылы
қу

Тәрбиелік

Электр техникалық жұмыстар
бойынша алған білімдерін
тиянақтау, қызыметтерін ажырата
білуге, құрастыра білуге үйрету
Оқушылардың білім дағдысын
қалыптастыру, алған
білімдерін практикамен
ұштастыру, шеберлігін
шыңдау.
Оқушыларды қауіпсіздік ережесін
сақтап жұмыс жасауға тәрбиелеу

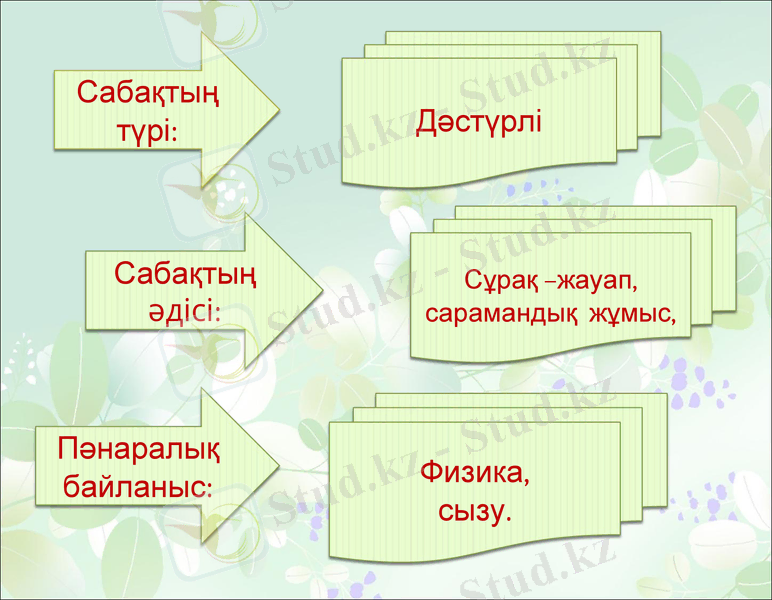

Сабақтың
түрі:

Сабақтың
әдісі:

Пәнаралық
байланыс:

Дәстүрлі

Сұрақ –жауап,
сарамандық
жұмыс,

Физика,
сызу.

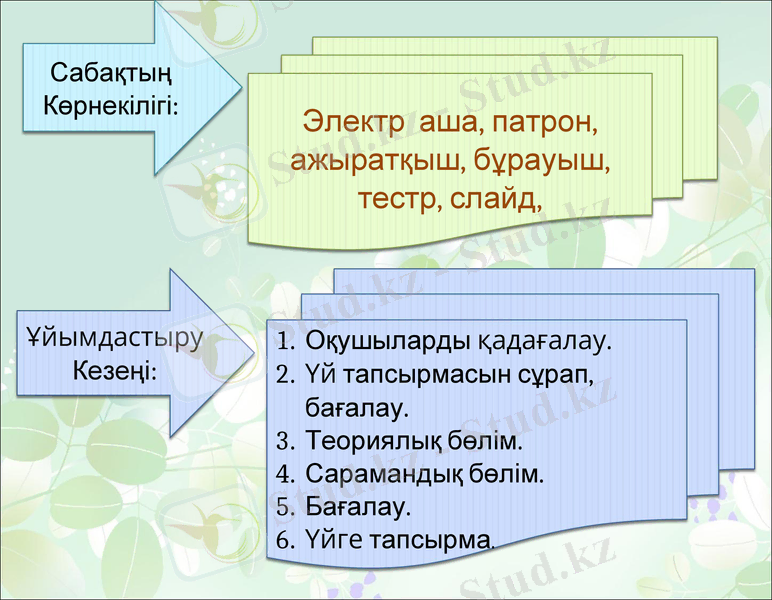

Сабақтың
Көрнекілігі
:

Ұйымдастыр
у
Кезеңі:

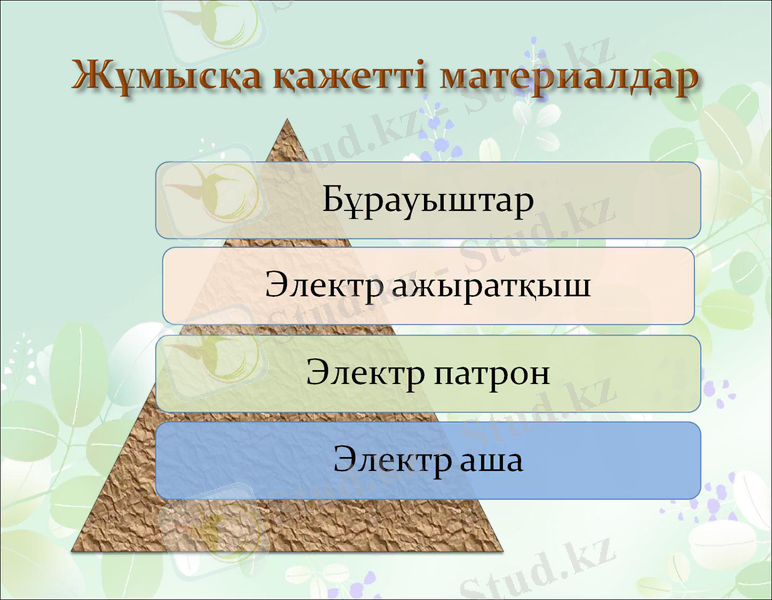

Электр аша, патрон,
ажыратқыш, бұрауыш,
тестр, слайд,

1. Оқушыларды қадағалау.
2. Үй тапсырмасын сұрап,
бағалау.
3. Теориялық бөлім.
4. Сарамандық бөлім.
5. Бағалау.
6. Үйге тапсырма.

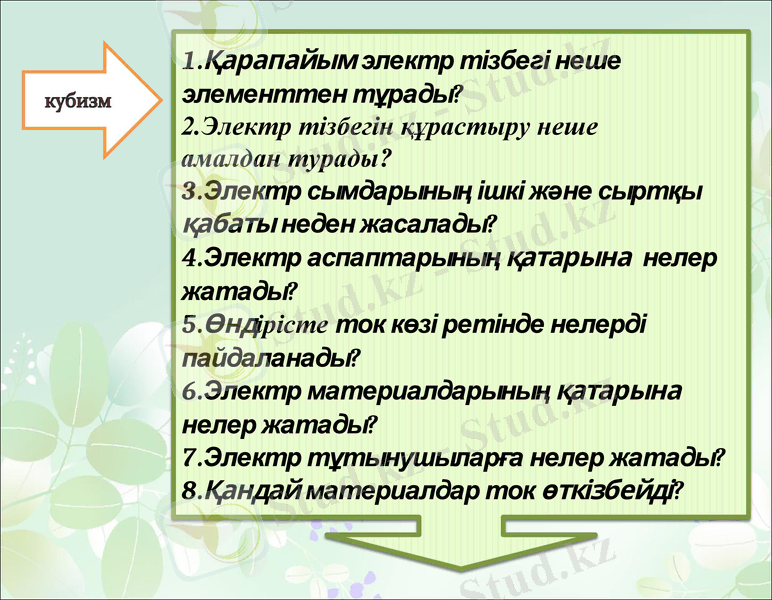

1.Қарапайым электр тізбегі неше
элементтен тұрады?
2.Электр тізбегін құрастыру неше
амалдан турады?
3.Электр сымдарының ішкі және
сыртқы қабаты неден жасалады?
4.Электр аспаптарының қатарына
нелер жатады?
5.Өндipicme ток көзі ретінде
нелерді пайдаланады?
6.Электр материалдарының
қатарына нелер жатады?
7.Электр тұтынушыларға нелер
жатады?
8.Қандай материалдар ток
өткізбейді?

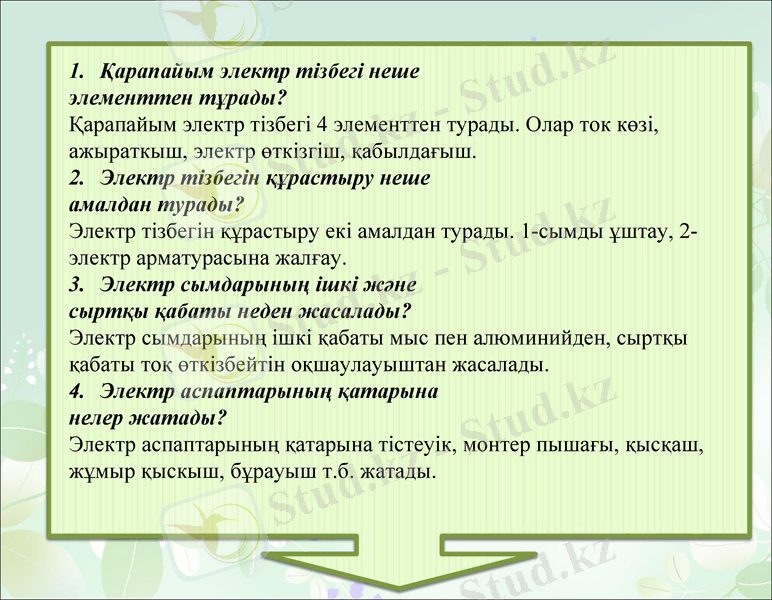

1.
Қарапайым электр тізбегі неше
элементтен тұрады?
Қарапайым электр тізбегі 4 элементтен турады. Олар ток көзі,
ажыраткыш, электр өткізгіш, қабылдағыш.
Электр тізбегін құрастыру неше
амалдан турады?
Электр тізбегін құрастыру екі амалдан турады. 1-сымды ұштау, 2электр арматурасына жалғау.
Электр сымдарының ішкі және
сыртқы қабаты неден жасалады?
Электр сымдарының ішкі қабаты мыс пен алюминийден, сыртқы
қабаты тоқ өткізбейтін оқшаулауыштан жасалады.
Электр аспаптарының қатарына
нелер жатады?

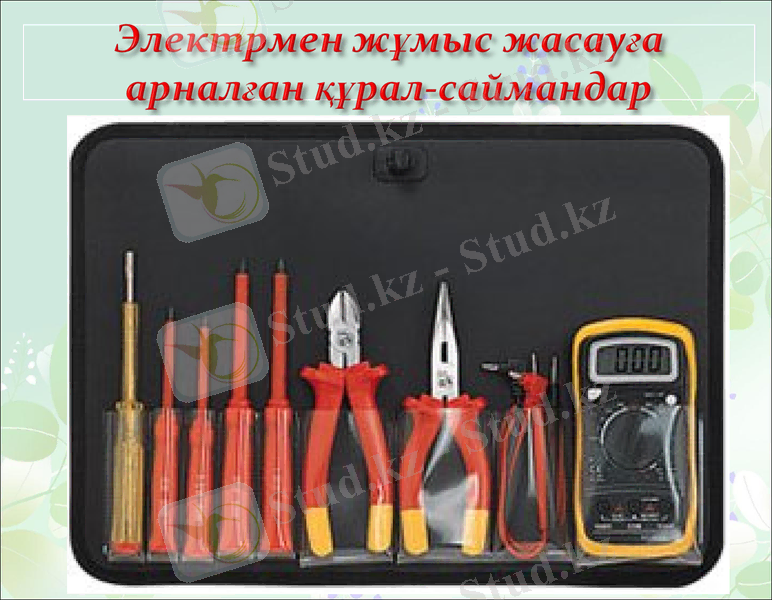

Электр аспаптарының қатарына тістеуік, монтер пышағы, қысқаш,
жұмыр қыскыш, бұрауыш т.б. жатады.

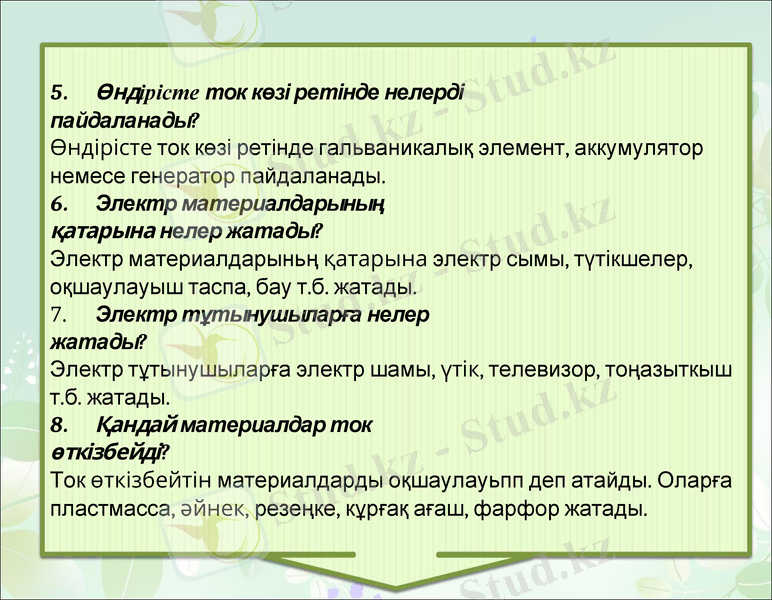

5. Өндipicme ток көзі ретінде нелерді
пайдаланады?
Өндірісте ток көзі ретінде гальваникалық элемент,
аккумулятор немесе генератор пайдаланады.
6. Электр материалдарының
қатарына нелер жатады?
Электр материалдарыньң қатарына электр сымы,
түтікшелер, оқшаулауыш таспа, бау т.б. жатады.
7. Электр тұтынушыларға нелер
жатады?
Электр тұтынушыларға электр шамы, үтік, телевизор,
тоңазыткыш т.б. жатады.
8. Қандай материалдар ток
өткізбейді?
Ток өткізбейтін материалдарды оқшаулауьпп деп
атайды. Оларға пластмасса, әйнек, резеңке, кұрғақ
ағаш, фарфор жатады.

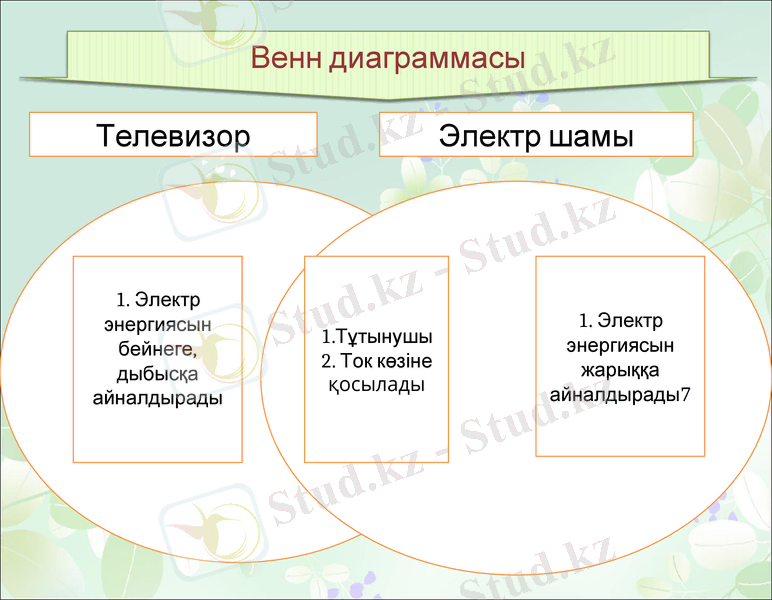

Венн диаграммасы
Телевизор

электр шамы

Венн диаграммасы
Телевизор

1. Электр
энергиясын
бейнеге,
дыбысқа
айналдырады

Электр шамы

1.Тұтынуш
ы
2. Ток
көзіне
қосылады

1. Электр
энергиясын
жарыққа
айналдырады

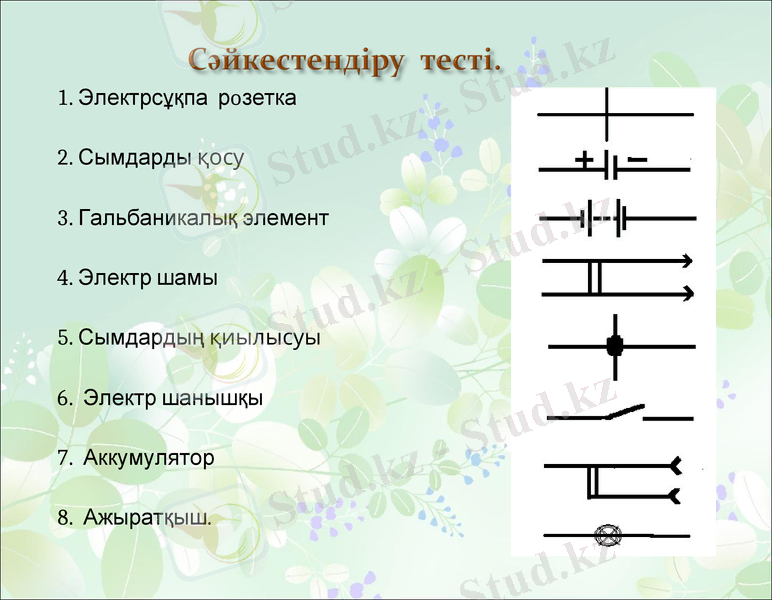

1. Электрсұқпа рoзетка
2. Сымдарды қосу
3. Гальбаникалық элемент
4. Электр шамы
5. Сымдардың қиылысуы
6. Электр шанышқы
7. Аккумулятор
8. Ажыратқыш.

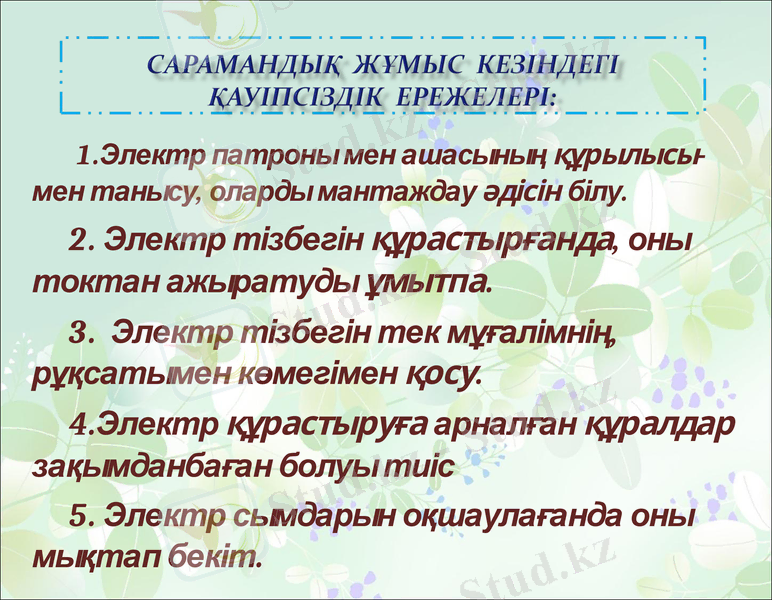

1.Электр патроны мен ашасының
құрылысы-мен танысу, оларды
мантаждау әдісін білу.

2. Электр тізбегін
құрастырғанда, оны токтан
ажыратуды ұмытпа.
3. Электр тізбегін тек
мұғалімнің, рұқсатымен көмегімен
қосу.
4.Электр құрастыруға арналған
құралдар зақымданбаған болуы

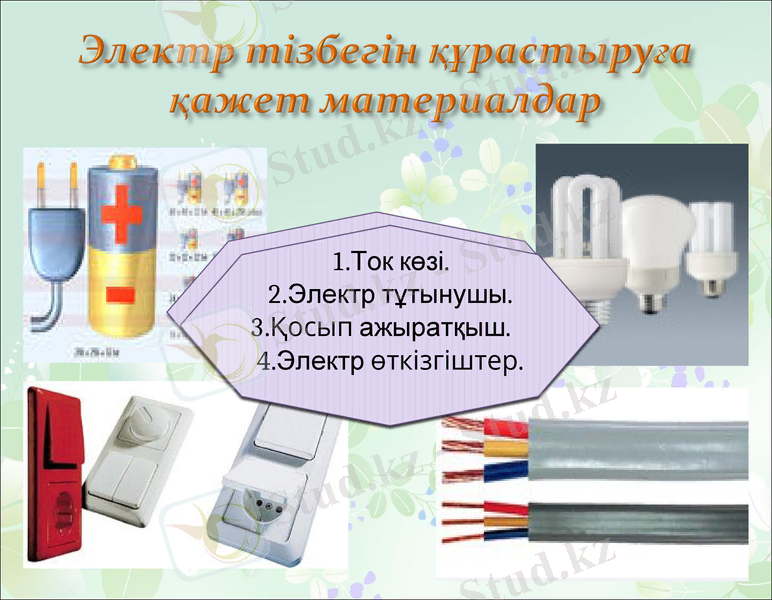

1.Ток көзі.
1.Ток көзі.
2.Электр
2.Электр
тұтынушы.
тұтынушы.
3.Қосып
3.Қосып
ажыратқыш.
ажыратқыш.
4.Электр
4.Электр
өткізгіштер.
өткізгіштер.

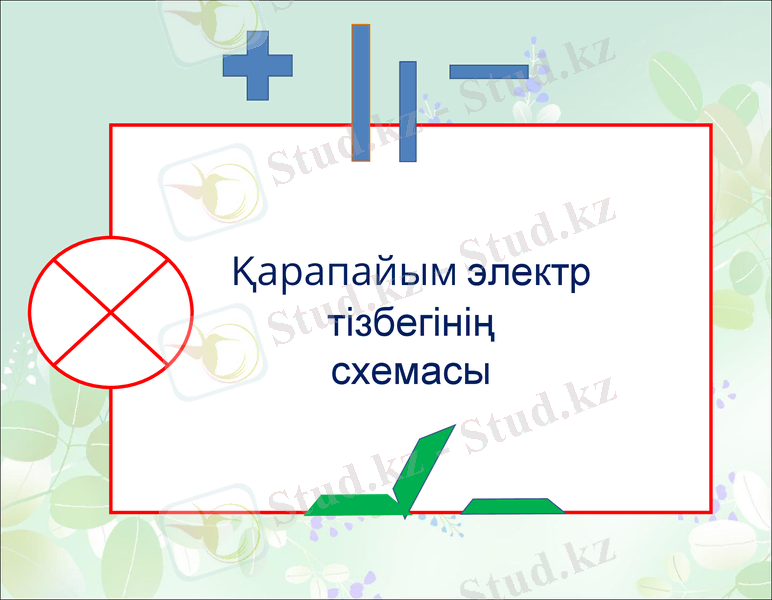

Қарапайым электр
тізбегінің
схемасы
