Тұрақты ток: пайда болу шарттары, электр қозғаушы күші және тізбек бөлігі үшін Ом заңы

Скачать

Бағалау критериі

1 - 4 балл - “3”

5 - 8 балл - “4”

9 - 12 балл - “5”

9-тарау. Тұрақты электр тогы

9. 1. Тұрақты токтың пайда болу шарттары

9. 2. Электр энергиясы көзінің электр қозғаушы күші

9. 3. Тізбек бөлігі үшін Ом заңы

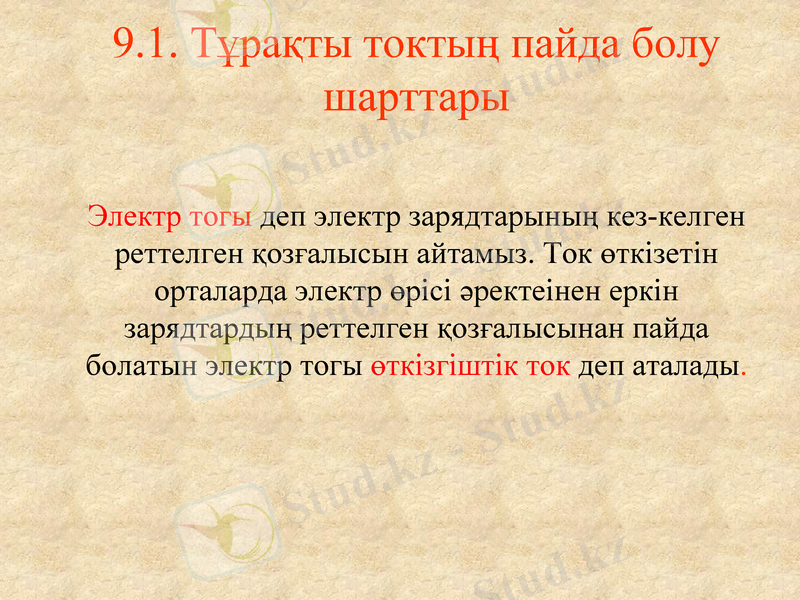

9. 1. Тұрақты токтың пайда болу шарттары

Электр тогы деп электр зарядтарының кез-келген реттелген қозғалысын айтамыз. Ток өткізетін орталарда электр өрісі әректеінен еркін зарядтардың реттелген қозғалысынан пайда болатын электр тогы өткізгіштік ток деп аталады.

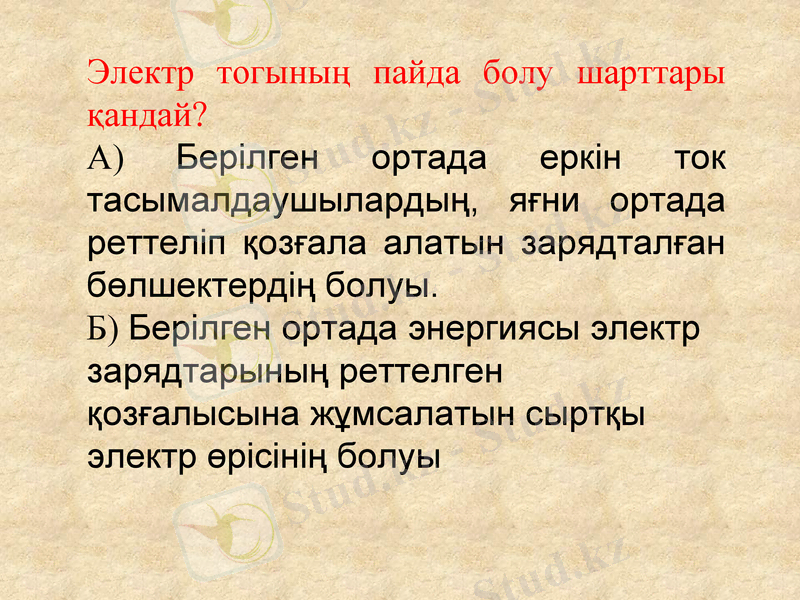

Электр тогының пайда болу шарттары қандай?

А) Берілген ортада еркін ток тасымалдаушылардың, яғни ортада реттеліп қозғала алатын зарядталған бөлшектердің болуы.

Б) Берілген ортада энергиясы электр зарядтарының реттелген қозғалысына жұмсалатын сыртқы электр өрісінің болуы

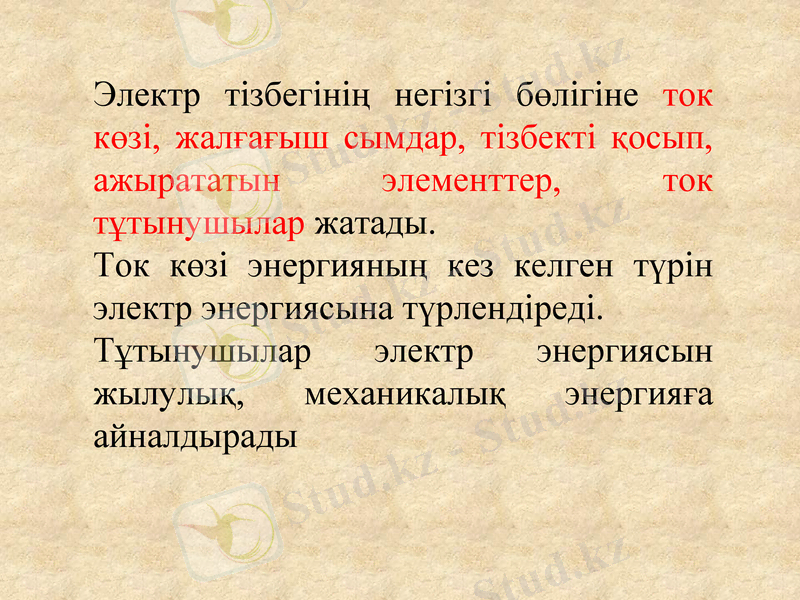

Электр тізбегінің негізгі бөлігіне ток көзі, жалғағыш сымдар, тізбекті қосып, ажырататын элементтер, ток тұтынушылар жатады.

Ток көзі энергияның кез келген түрін электр энергиясына түрлендіреді.

Тұтынушылар электр энергиясын жылулық, механикалық энергияға айналдырады

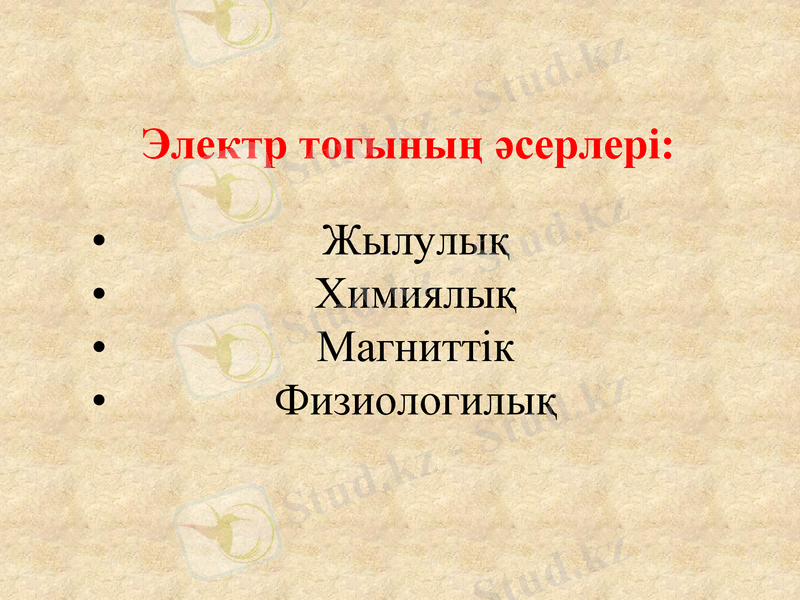

Электр тогының әсерлері:

Жылулық

Химиялық

Магниттік

Физиологилық

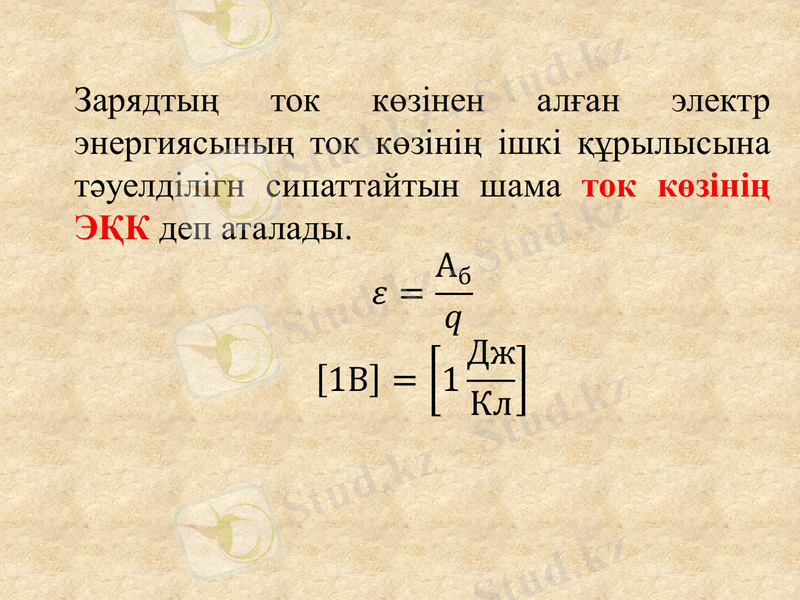

9. 2. Электр энергиясы көзінің электр қозғаушы күші

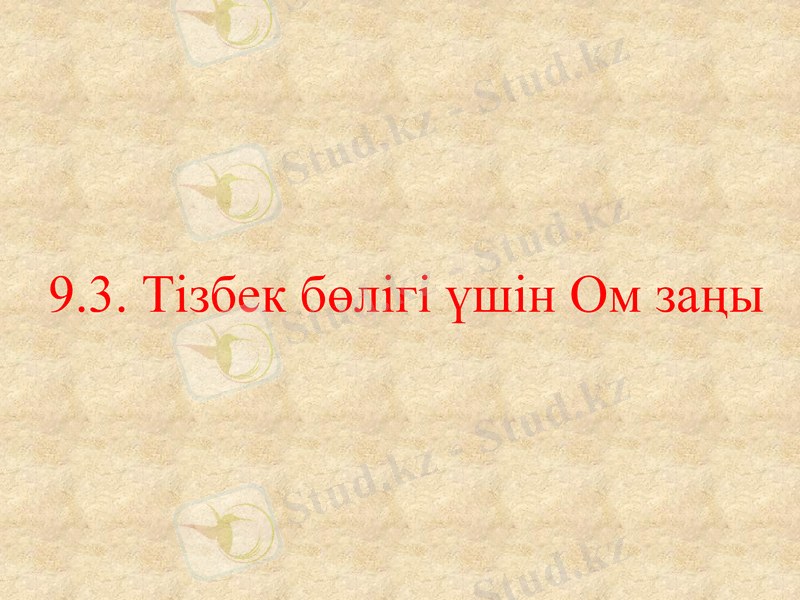

9. 3. Тізбек бөлігі үшін Ом заңы

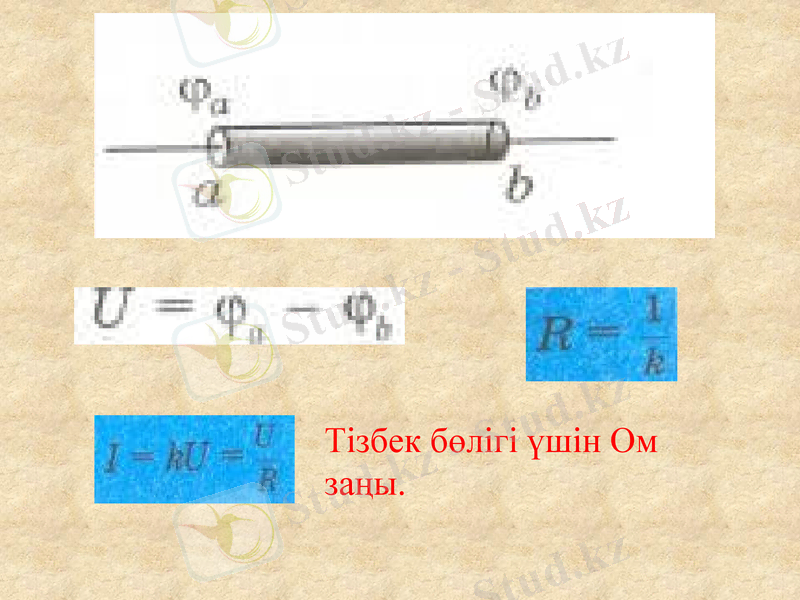

Тізбек бөлігі үшін Ом заңы.

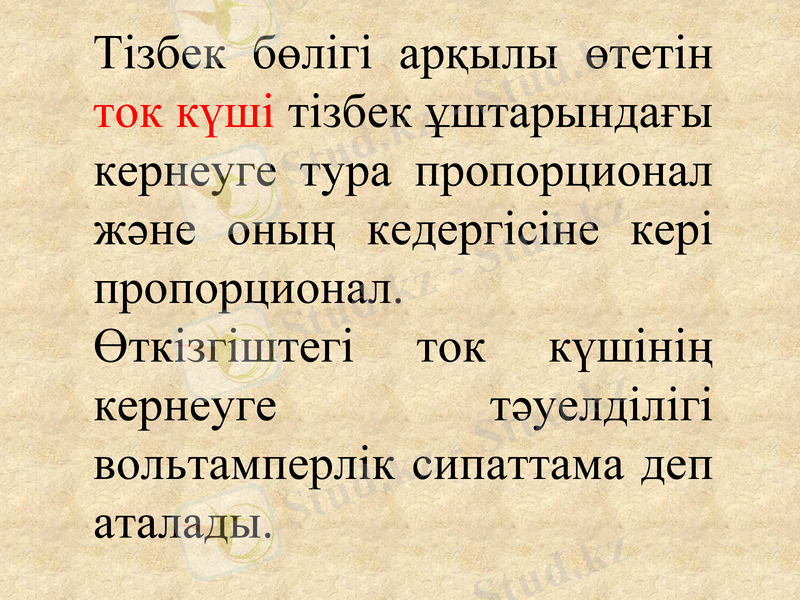

Тізбек бөлігі арқылы өтетін ток күші тізбек ұштарындағы кернеуге тура пропорционал және оның кедергісіне кері пропорционал.

Өткізгіштегі ток күшінің кернеуге тәуелділігі вольтамперлік сипаттама деп аталады.

Өткізгіштегі ток күшінің кернеуге тәуелділігі вольтамперлік сипаттама деп аталады

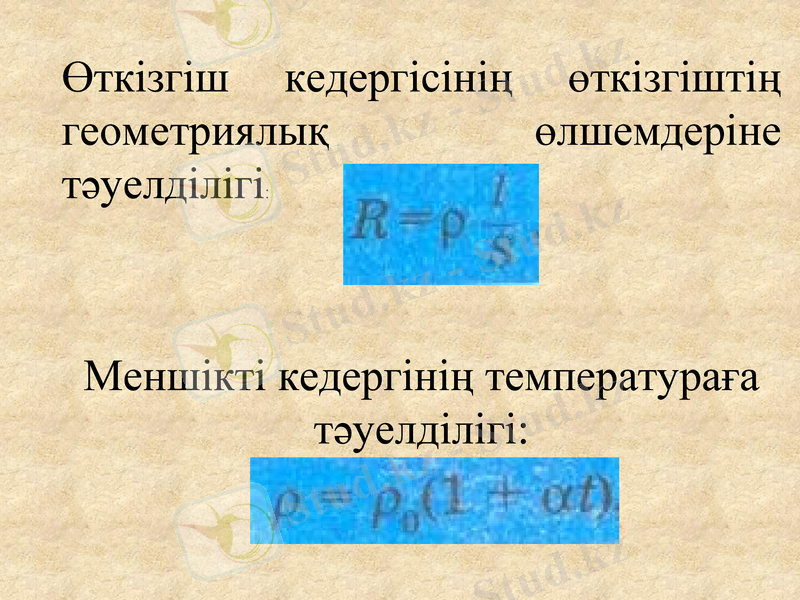

Өткізгіш кедергісінің өткізгіштің геометриялық өлшемдеріне тәуелділігі:

Меншікті кедергінің температураға тәуелділігі:

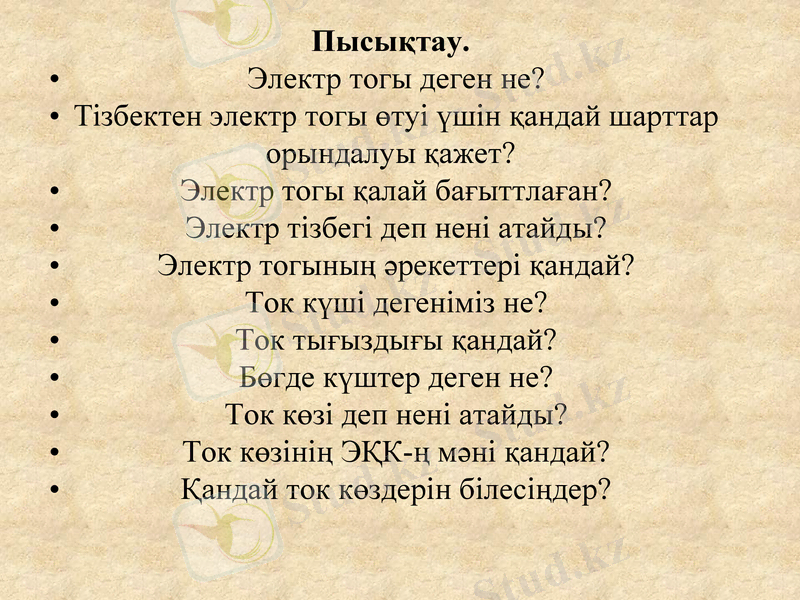

Пысықтау.

Электр тогы деген не?

Тізбектен электр тогы өтуі үшін қандай шарттар орындалуы қажет?

Электр тогы қалай бағыттлаған?

Электр тізбегі деп нені атайды?

Электр тогының әрекеттері қандай?

Ток күші дегеніміз не?

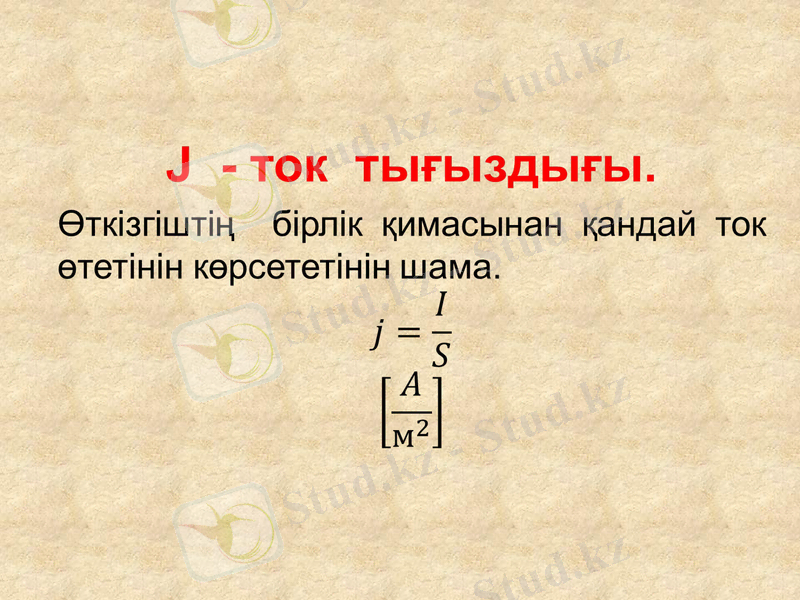

Ток тығыздығы қандай?

Бөгде күштер деген не?

Ток көзі деп нені атайды?

Ток көзінің ЭҚК-ң мәні қандай?

Қандай ток көздерін білесіңдер?

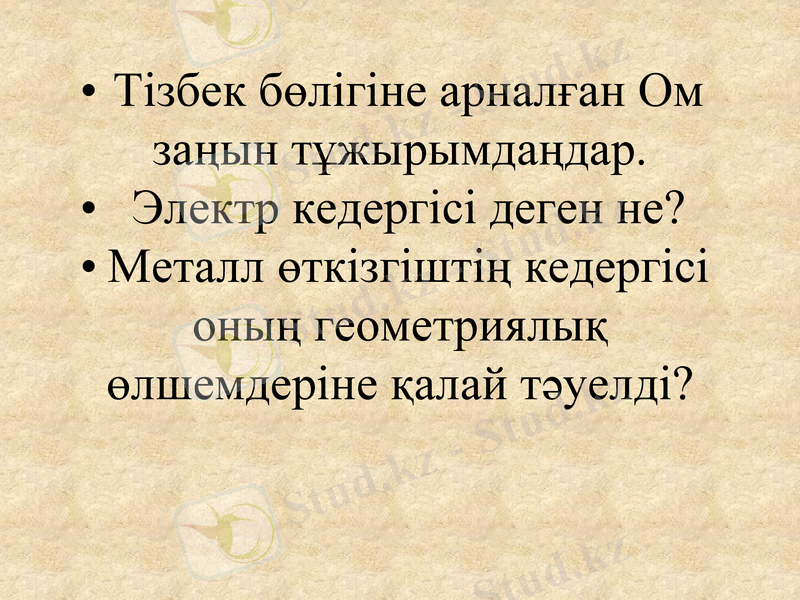

Тізбек бөлігіне арналған Ом заңын тұжырымдаңдар.

Электр кедергісі деген не?

Металл өткізгіштің кедергісі оның геометриялық өлшемдеріне қалай тәуелді?

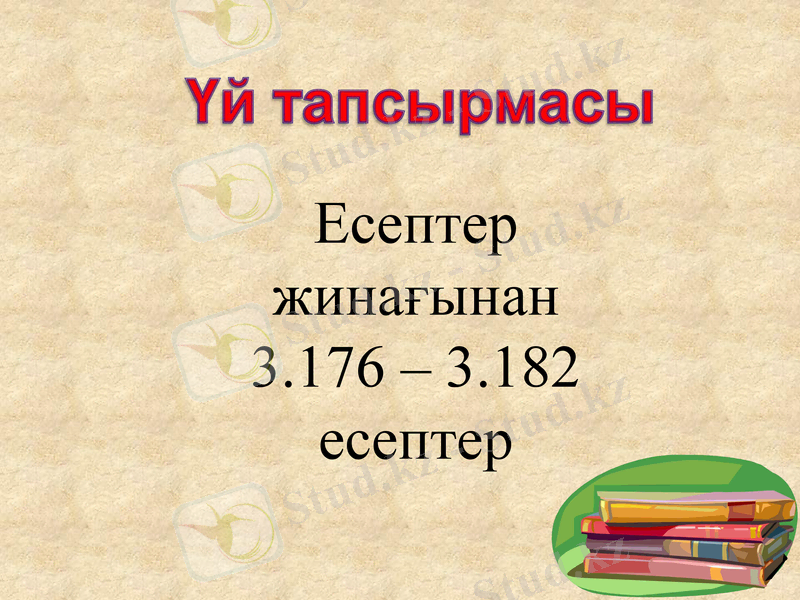

Есептер жинағынан

3. 176 - 3. 182 есептер
