Цилиндр мен конустың проекциялары


Slide 1

Цилиндр мен конустың проекциялары

Мақсаты; Цилиндр мен конусты кескіндеуге, олардың проекцияларын түсіруге, логикалық ойлауға қалыптастыру

Дайындаған: ШҚО, Үржар ауданы Жарбұлақ орта мектебінің сызу пән мұғалімі

Уалиев Жанат

Slide 2

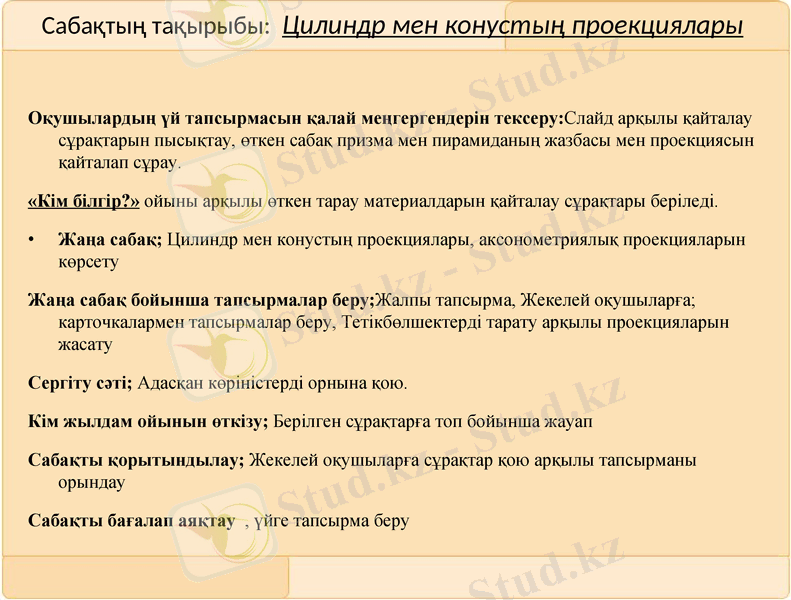

Сабақтың тақырыбы: Цилиндр мен конустың проекциялары

Оқушылардың үй тапсырмасын қалай меңгергендерін тексеру:Слайд арқылы қайталау сұрақтарын пысықтау, өткен сабақ призма мен пирамиданың жазбасы мен проекциясын қайталап сұрау.

«Кім білгір?» ойыны арқылы өткен тарау материалдарын қайталау сұрақтары беріледі.

Жаңа сабақ; Цилиндр мен конустың проекциялары, аксонометриялық проекцияларын көрсету

Жаңа сабақ бойынша тапсырмалар беру; Жалпы тапсырма, Жекелей оқушыларға; карточкалармен тапсырмалар беру, Тетікбөлшектерді тарату арқылы проекцияларын жасату

Сергіту сәті; Адасқан көріністерді орнына қою.

Кім жылдам ойынын өткізу; Берілген сұрақтарға топ бойынша жауап

Сабақты қорытындылау; Жекелей оқушыларға сұрақтар қою арқылы тапсырманы орындау

Сабақты бағалап аяқтау, үйге тапсырма беру

Slide 3

Қаттылығы орташа қарындашты қалай белгілейді

Төбесінен қараған көрініс?

Сызбада неше тұтас сызық бар?

Өлшем сызығын ата?

А4 форматының өлшемі?

Масштабты неше топқа бөлеміз?

Аксонометрия сөзінің қазақша баламасы?

Аксонометрия нешеге бөлінеді?

Қай кескін негізгі деп аталады?

Геометриялық денелерді ата?

Алдыңғы көрініс қалай аталады?

Сол жақ көрініс қалай аталады?

ТМ

4

Тұтас жіңішке

297х210

3

Осьтер бойынша өлшеу

Горизонталь көрініс

Диметрия, изометрия

Алдыңғы көрініс

Куб, пирамида, призма, конус, цилиндр, шар

Фронталь

Профиль

Slide 4

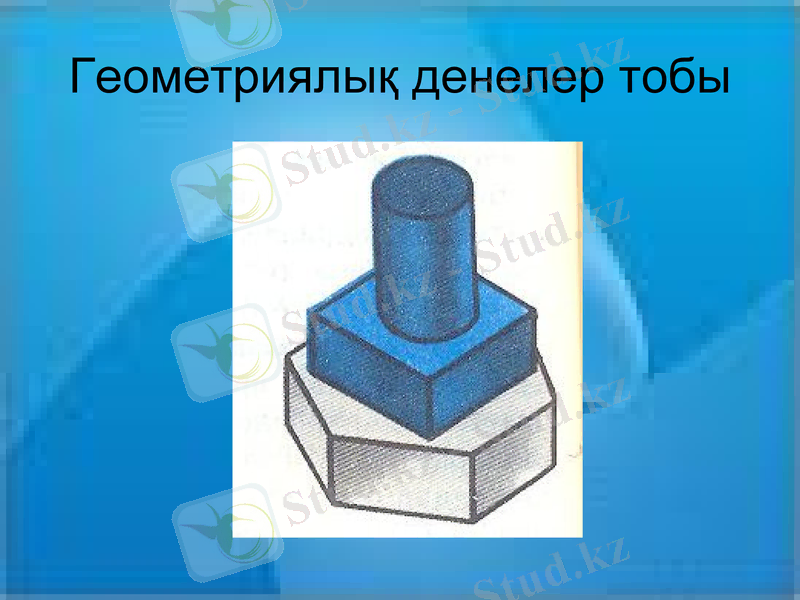

Геометриялық денелер тобы

Slide 5

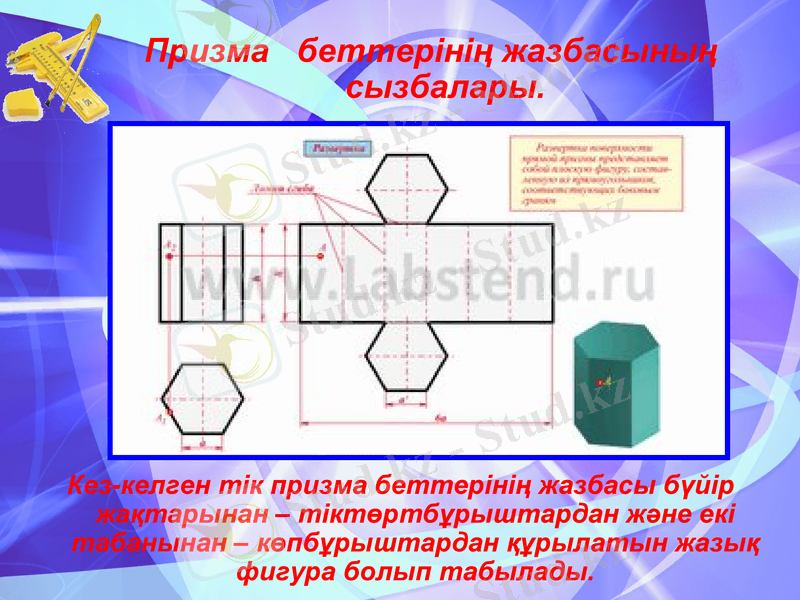

Призма беттерінің жазбасының сызбалары.

Кез-келген тік призма беттерінің жазбасы бүйір жақтарынан - тіктөртбұрыштардан және екі табанынан - көпбұрыштардан құрылатын жазық фигура болып табылады.

Slide 6

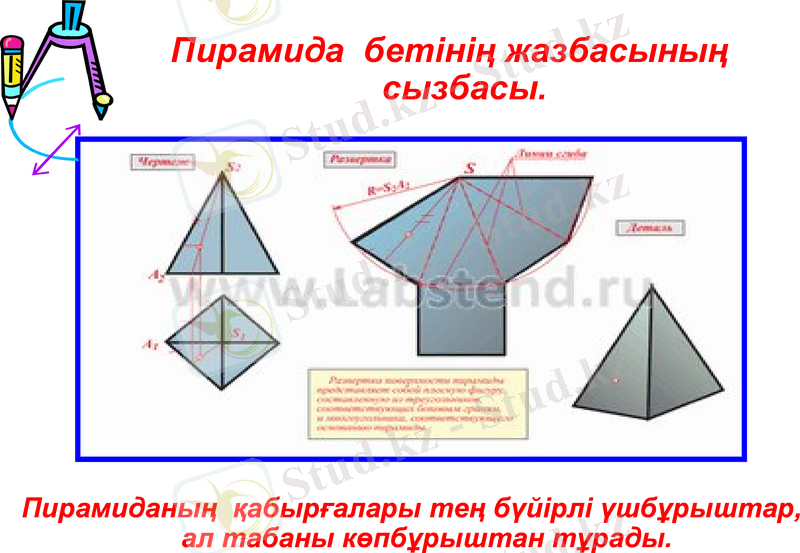

Пирамида бетінің жазбасының сызбасы.

Пирамиданың қабырғалары тең бүйірлі үшбұрыштар, ал табаны көпбұрыштан тұрады.

Slide 7

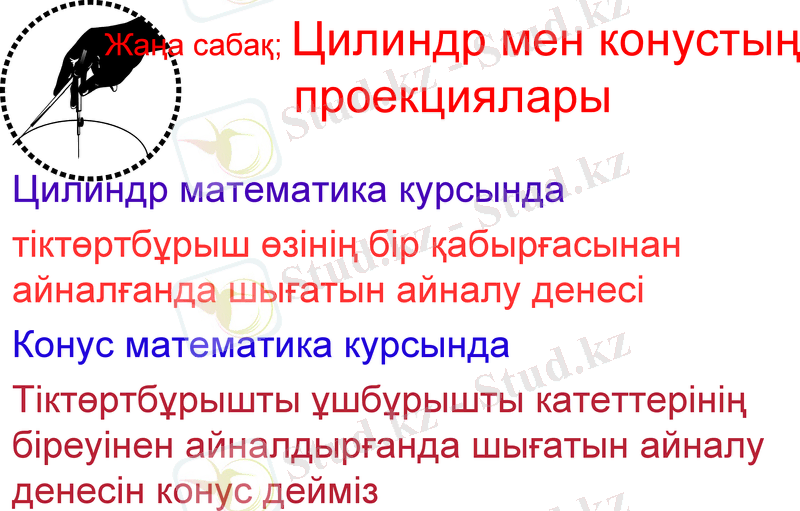

Жаңа сабақ; Цилиндр мен конустың проекциялары

Цилиндр математика курсында

тіктөртбұрыш өзінің бір қабырғасынан айналғанда шығатын айналу денесі

Конус математика курсында

Тіктөртбұрышты ұшбұрышты катеттерінің біреуінен айналдырғанда шығатын айналу денесін конус дейміз

Slide 8

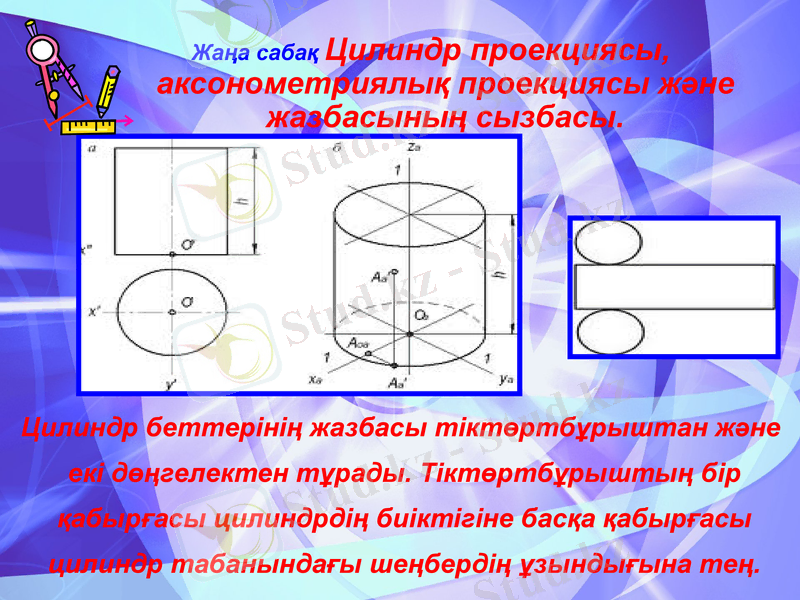

Жаңа сабақ Цилиндр проекциясы, аксонометриялық проекциясы және жазбасының сызбасы.

Цилиндр беттерінің жазбасы тіктөртбұрыштан және

екі дөңгелектен тұрады. Тіктөртбұрыштың бір

қабырғасы цилиндрдің биіктігіне басқа қабырғасы

цилиндр табанындағы шеңбердің ұзындығына тең.

Slide 9

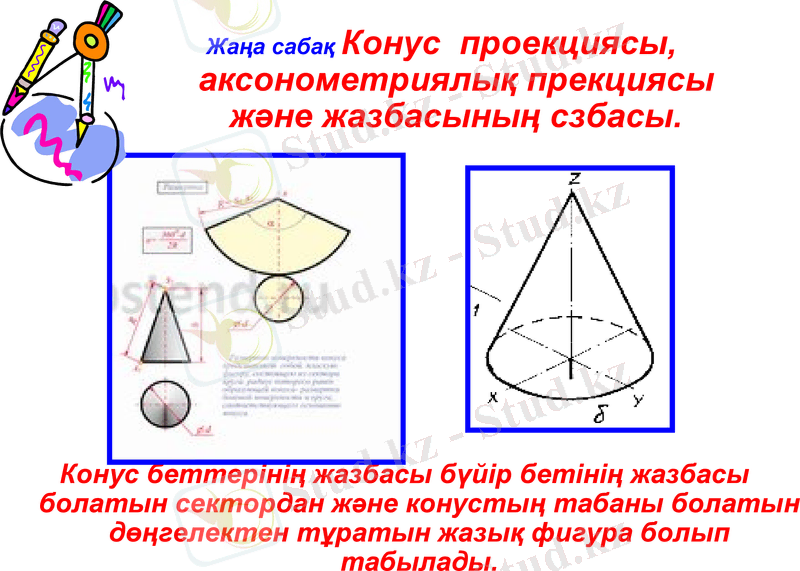

Жаңа сабақ Конус проекциясы, аксонометриялық прекциясы және жазбасының сзбасы.

Конус беттерінің жазбасы бүйір бетінің жазбасы болатын сектордан және конустың табаны болатын дөңгелектен тұратын жазық фигура болып табылады.

Slide 10

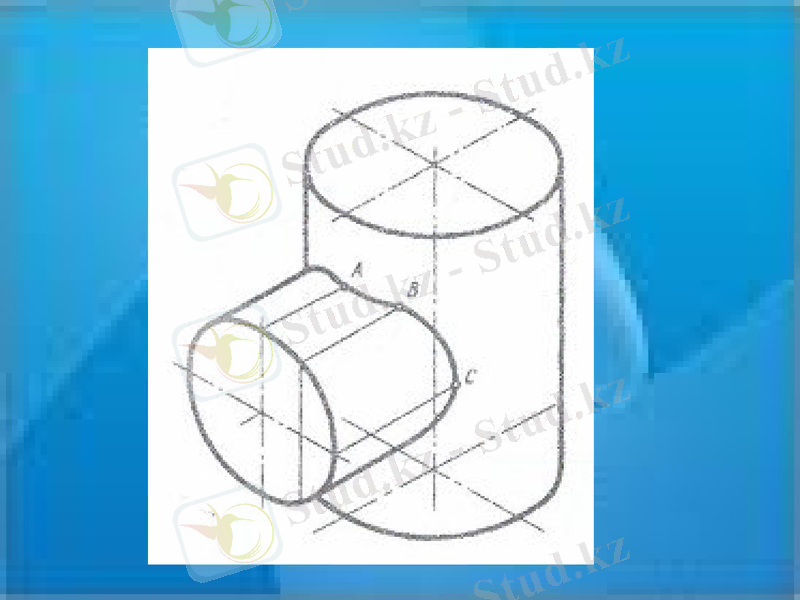

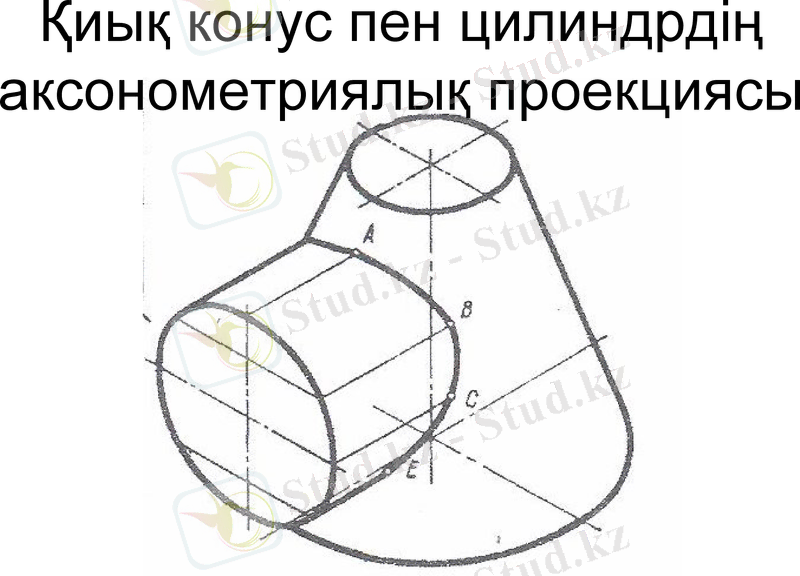

Қиық конус пен цилиндрдің аксонометриялық проекциясы

Slide 11 Slide 12

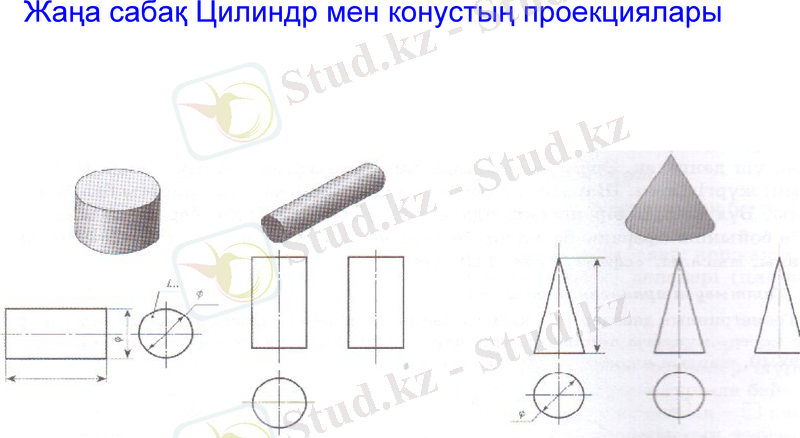

Жаңа сабақ Цилиндр мен конустың проекциялары

Slide 13

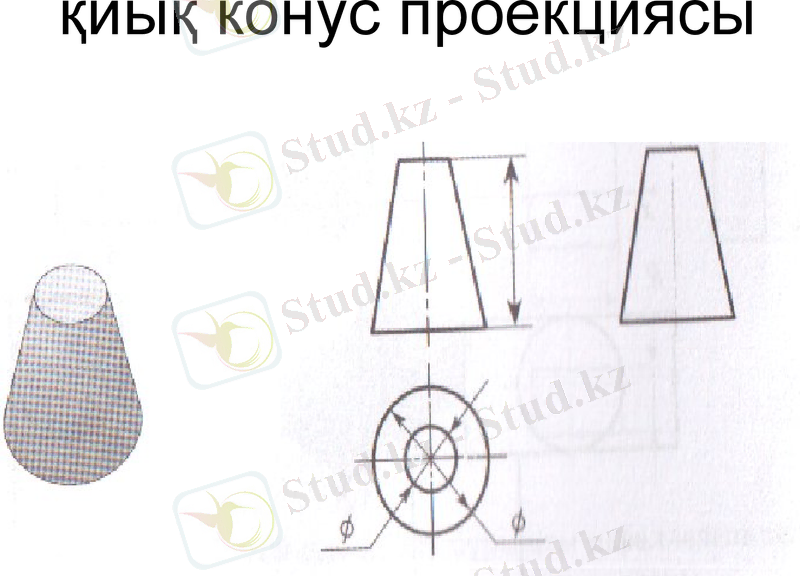

қиық конус проекциясы

Slide 14

ТАПСЫРМАЛАР

Slide 15

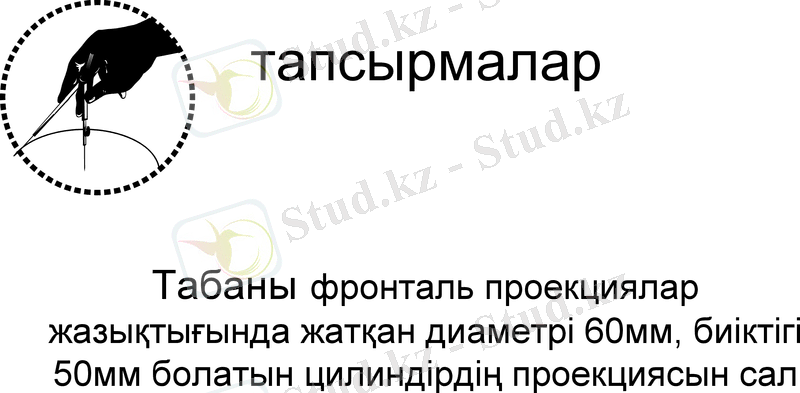

тапсырмалар

Табаны фронталь проекциялар жазықтығында жатқан диаметрі 60мм, биіктігі 50мм болатын цилиндірдің проекциясын сал

Slide 16

Карточкамен жұмыс

Екі проекциясы бойынша берілген геометриялық денелердің үшінші проекциясын тап

Slide 17

Берілген тетікбөлшектерді проекция жазықтығында сыз

Тетікболшектермен жұмыс

Slide 18

"Адасқан көріністер"

Slide 19 Slide 20

Табаны горизонталь проекциялар жазықтығында жатқан диаметрі40мм болатын, биіктігі 50мм болатын конустың проекциясын және аксонометриялық проекциясын сал

Slide 21

"Кім жылдам?"

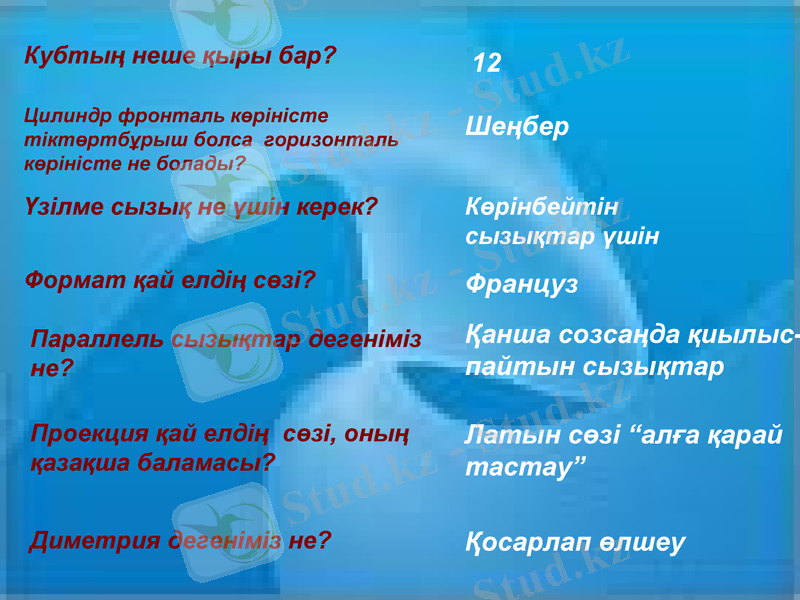

Slide 22

Кубтың неше қыры бар?

12

Цилиндр фронталь көріністе тіктөртбұрыш болса горизонталь көріністе не болады?

Шеңбер

Үзілме сызық не үшін керек?

Көрінбейтін сызықтар үшін

Формат қай елдің сөзі?

Француз

Параллель сызықтар дегеніміз не?

Қанша созсаңда қиылыс-пайтын сызықтар

Проекция қай елдің сөзі, оның қазақша баламасы?

Латын сөзі “алға қарай тастау”

Диметрия дегеніміз не?

Қосарлап өлшеу

Slide 23

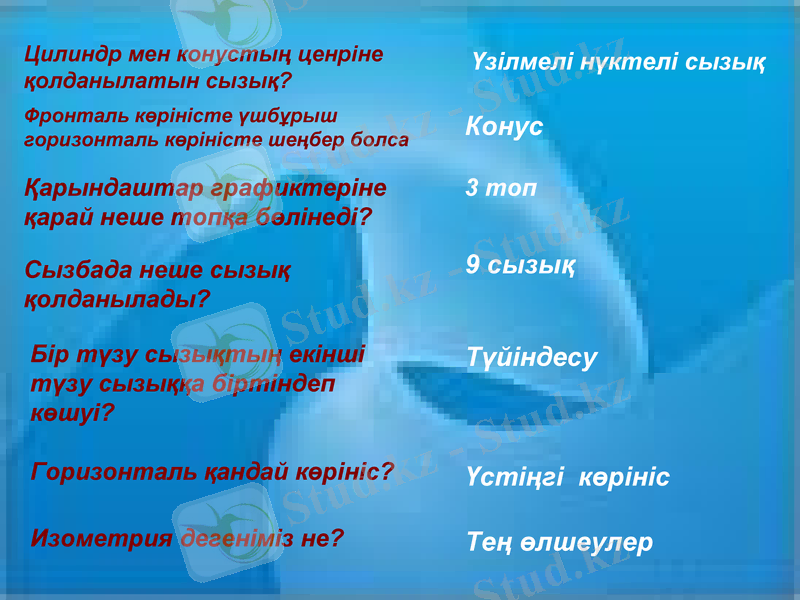

Цилиндр мен конустың ценріне қолданылатын сызық?

Үзілмелі нүктелі сызық

Фронталь көріністе үшбұрыш горизонталь көріністе шеңбер болса

Конус

Қарындаштар графиктеріне қарай неше топқа бөлінеді?

3 топ

Сызбада неше сызық қолданылады?

9 сызық

Бір түзу сызықтың екінші түзу сызыққа біртіндеп көшуі?

Түйіндесу

Горизонталь қандай көрініс?

Үстіңгі көрініс

Изометрия дегеніміз не?

Тең өлшеулер

Slide 24

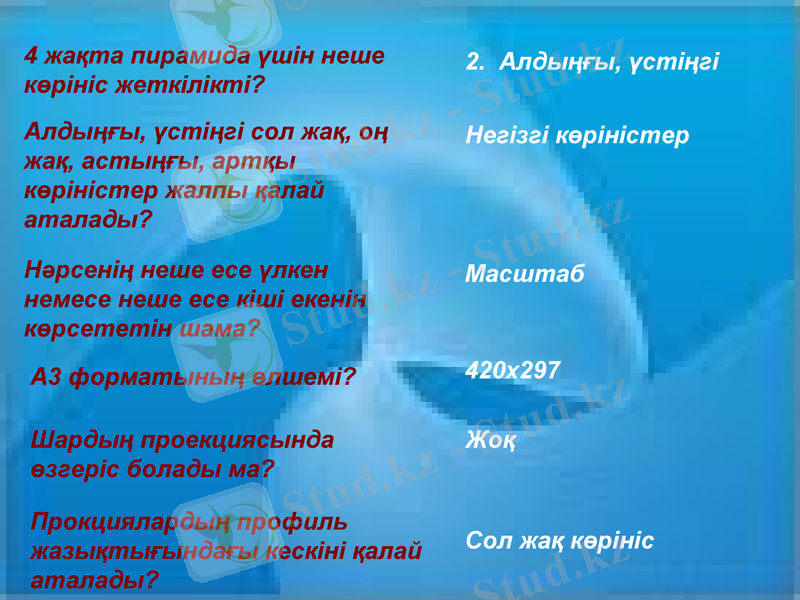

4 жақта пирамида үшін неше көрініс жеткілікті?

2. Алдыңғы, үстіңгі

Алдыңғы, үстіңгі сол жақ, оң жақ, астыңғы, артқы көріністер жалпы қалай аталады?

Негізгі көріністер

Нәрсенің неше есе үлкен немесе неше есе кіші екенін көрсететін шама?

Масштаб

А3 форматының өлшемі?

420х297
