Ф-1 жарықшақты қол гранатасы
Презентация қосу
М.Әуезов
атындағы №2
ОЖББМ
Жумагулов Аслан Төлепбергенұлы
М.Әуезов атындағы №2 ОЖББМ
Ақжайық ауданы
Алғашқы әскери дайындық пәнінің
ұйымдастырушысы

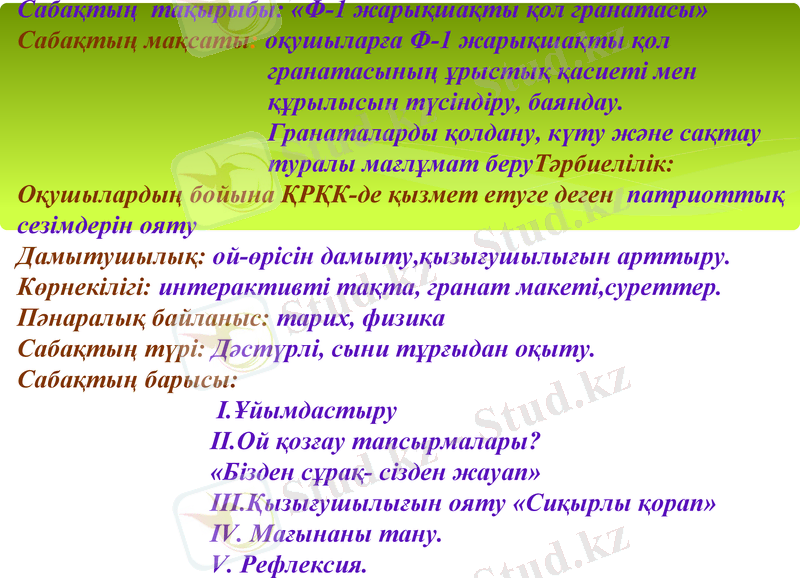

Сабақтың тақырыбы: «Ф-1 жарықшақты қол гранатасы»
Сабақтың мақсаты: оқушыларға Ф-1 жарықшақты қол
гранатасының ұрыстық қасиеті мен
құрылысын түсіндіру, баяндау.
Гранаталарды қолдану, күту және сақтау
туралы мағлұмат беруТәрбиелілік: Оқушылардың бойына ҚРҚК-де қызмет етуге деген патриоттық сезімдерін ояту
Дамытушылық: ой-өрісін дамыту,қызығушылығын арттыру.
Көрнекілігі: интерактивті тақта, гранат макеті,суреттер.
Пәнаралық байланыс: тарих, физика
Сабақтың түрі: Дәстүрлі, сыни тұрғыдан оқыту.
Сабақтың барысы:
І.Ұйымдастыру
ІІ.Ой қозғау тапсырмалары?
«Бізден сұрақ- сізден жауап»
ІІІ.Қызығушылығын ояту «Сиқырлы қорап»
ІV. Мағынаны тану.
V. Рефлексия.

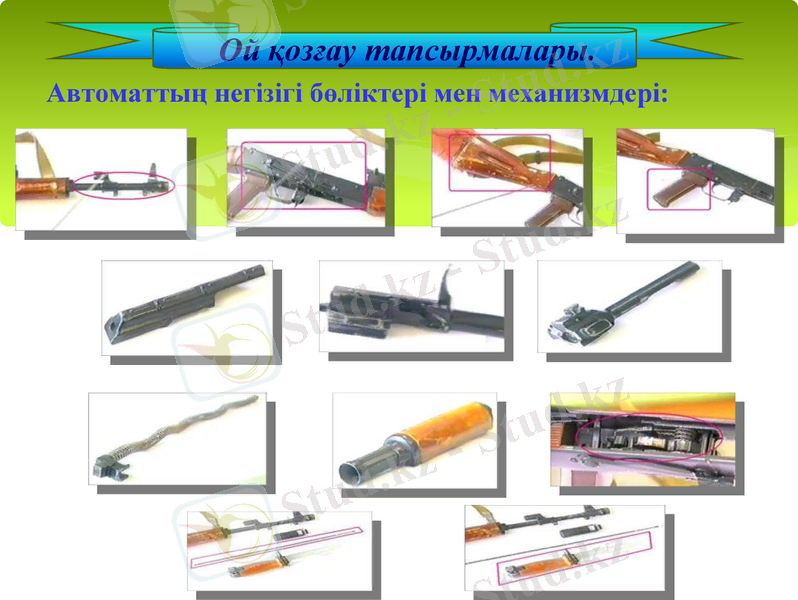

Ой қозғау тапсырмалары.
Автоматтың негізігі бөліктері мен механизмдері:
Қызығушылығын ояту.
Бұл қобдишаның ішінде
салмағы 600г болатын
қарудың бір түрі бар.
1915 жылы француздар бұл
қаруды алғаш ойлап тапты.Ал
1939жылы Орыс армиясында
қолданысқа енгізілген.Бұл
қарудың атымен аталатын
жемістің бір түрі бар.
Сабақтың тақырыбы
ф-1 жарықшақты
қол гранаттың ұрыстық
қасиеті
мен құрылысы

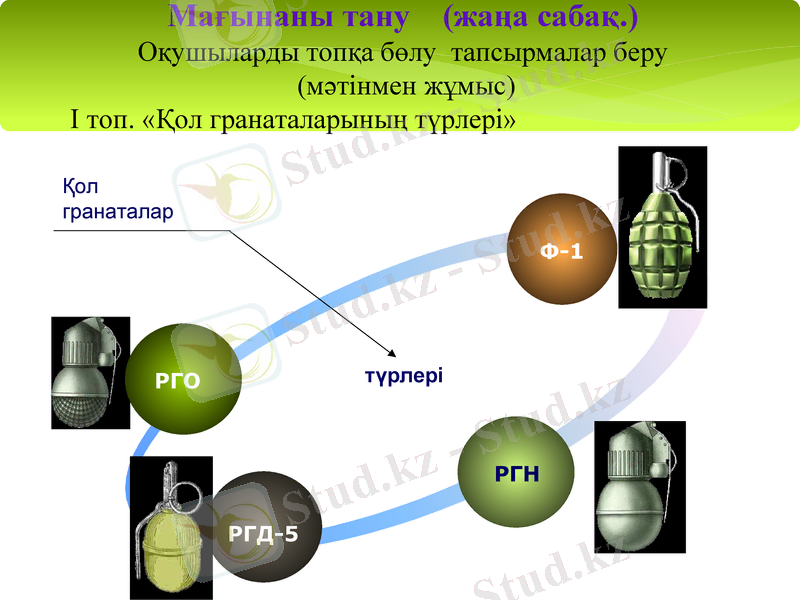

Мағынаны тану (жаңа сабақ.)
Оқушыларды топқа бөлу тапсырмалар беру
(мәтінмен жұмыс)
І топ. «Қол гранаталарының түрлері»
Қол
гранаталар
Ф-1
түрлері
РГО
РГН
РГД-5

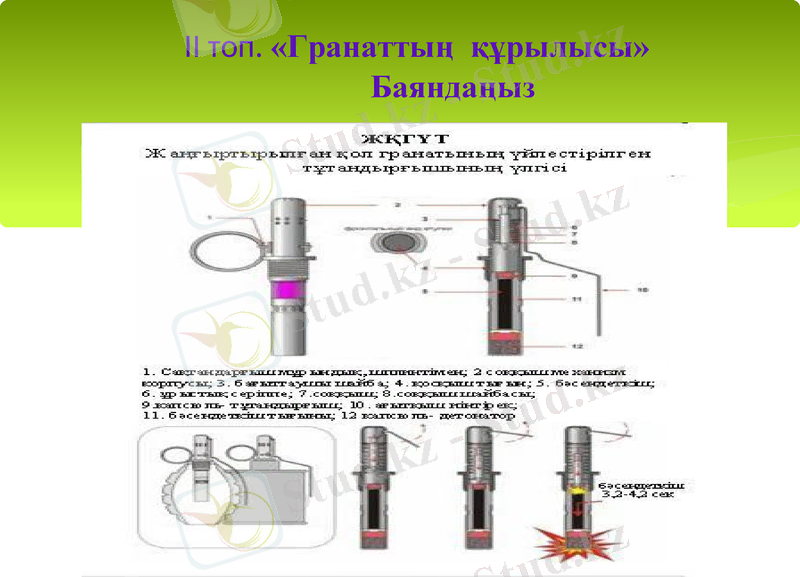

ІІ топ. «Гранаттың құрылысы»
Баяндаңыз

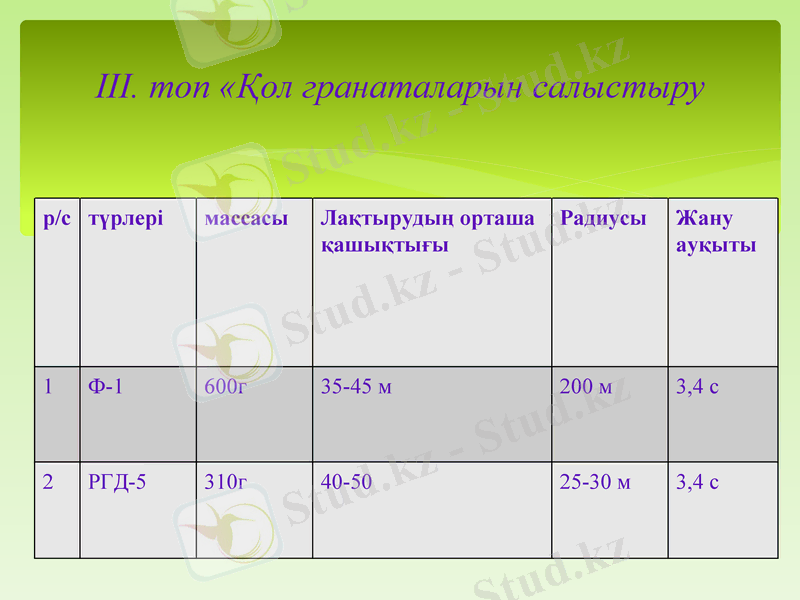

ІІІ. топ «Қол гранаталарын салыстыру
р/с түрлері
массасы
Лақтырудың орташа
қашықтығы
Радиусы
Жану
ауқыты
Ф-1
600г
35-45 м
200 м
3,4 с
РГД-5
310г
40-50
25-30 м
3,4 с

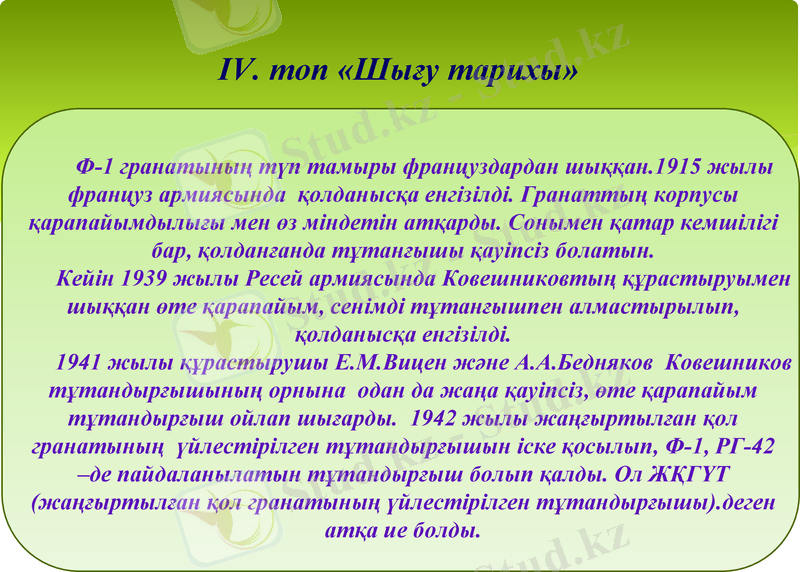

ІV. топ «Шығу тарихы»
Ф-1 гранатының түп тамыры француздардан шыққан.1915 жылы
француз армиясында қолданысқа енгізілді. Гранаттың корпусы
қарапайымдылығы мен өз міндетін атқарды. Сонымен қатар кемшілігі
бар, қолданғанда тұтанғышы қауіпсіз болатын.
Кейін 1939 жылы Ресей армиясында Ковешниковтың құрастыруымен
шыққан өте қарапайым, сенімді тұтанғышпен алмастырылып,
қолданысқа енгізілді.
1941 жылы құрастырушы Е.М.Вицен және А.А.Бедняков Ковешников
тұтандырғышының орнына одан да жаңа қауіпсіз, өте қарапайым
тұтандырғыш ойлап шығарды. 1942 жылы жаңғыртылған қол
гранатының үйлестірілген тұтандырғышын іске қосылып, Ф-1, РГ-42 –
де пайдаланылатын тұтандырғыш болып қалды. Ол ЖҚГҮТ
(жаңғыртылған қол гранатының үйлестірілген тұтандырғышы).деген
атқа ие болды.

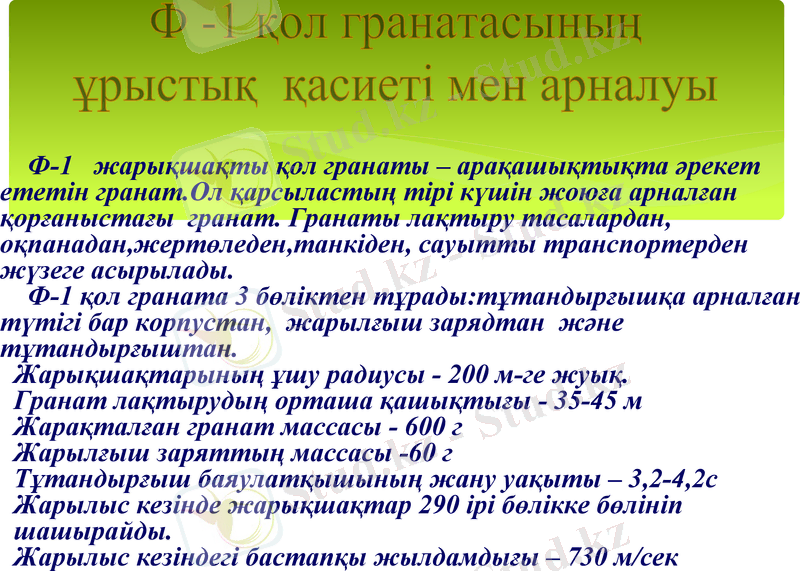

Ф -1 қол гранатасының
ұрыстық қасиеті мен арналуы
Ф-1 жарықшақты қол гранаты – арақашықтықта әрекет
ететін гранат.Ол қарсыластың тірі күшін жоюға арналған
қорғаныстағы гранат. Гранаты лақтыру тасалардан,
оқпанадан,жертөледен,танкіден, сауытты транспортерден
жүзеге асырылады.
Ф-1 қол граната 3 бөліктен тұрады:тұтандырғышқа арналған
түтігі бар корпустан, жарылғыш зарядтан және
тұтандырғыштан.

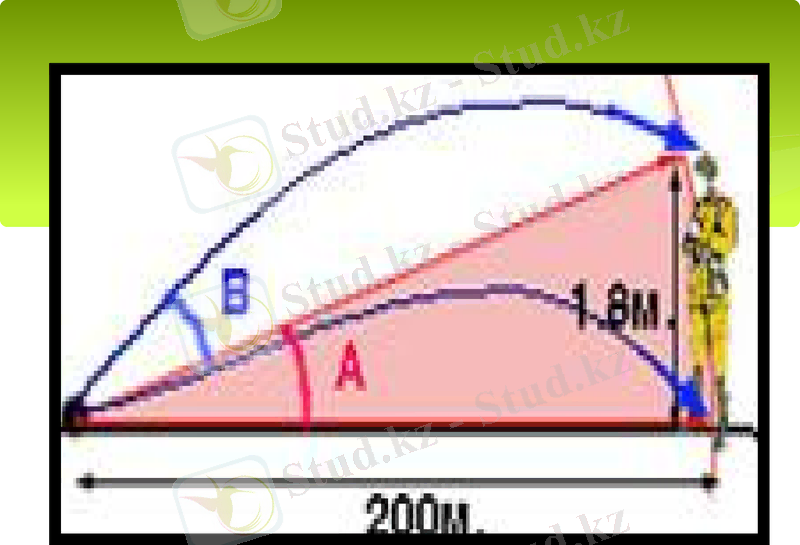

Жарықшақтарының ұшу радиусы - 200 м-ге жуық.
Гранат лақтырудың орташа қашықтығы - 35-45 м
Жарақталған гранат массасы - 600 г
Жарылғыш заряттың массасы -60 г
Тұтандырғыш баяулатқышының жану уақыты – 3,2-4,2с
Жарылыс кезінде жарықшақтар 290 ірі бөлікке бөлініп
шашырайды.
Жарылыс кезіндегі бастапқы жылдамдығы – 730 м/сек

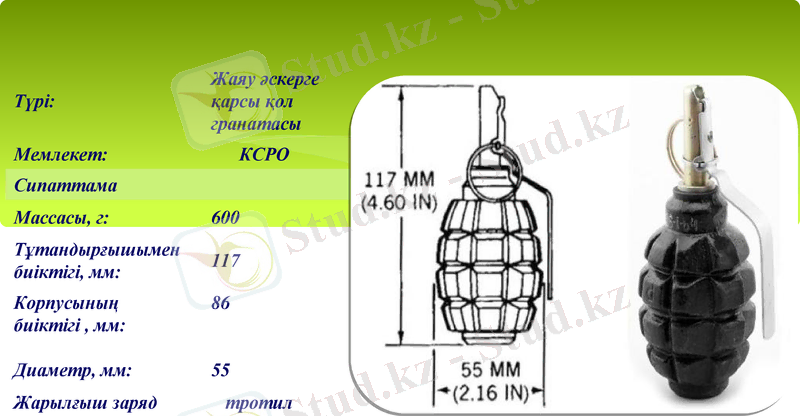

Түрі:
Жаяу әскерге
қарсы қол
гранатасы
Мемлекет:
КСРО
Сипаттама
Массасы, г:
600
Тұтандырғышымен
биіктігі, мм:
117
Корпусының
биіктігі , мм:
Диаметр, мм:
Жарылғыш заряд
тротил

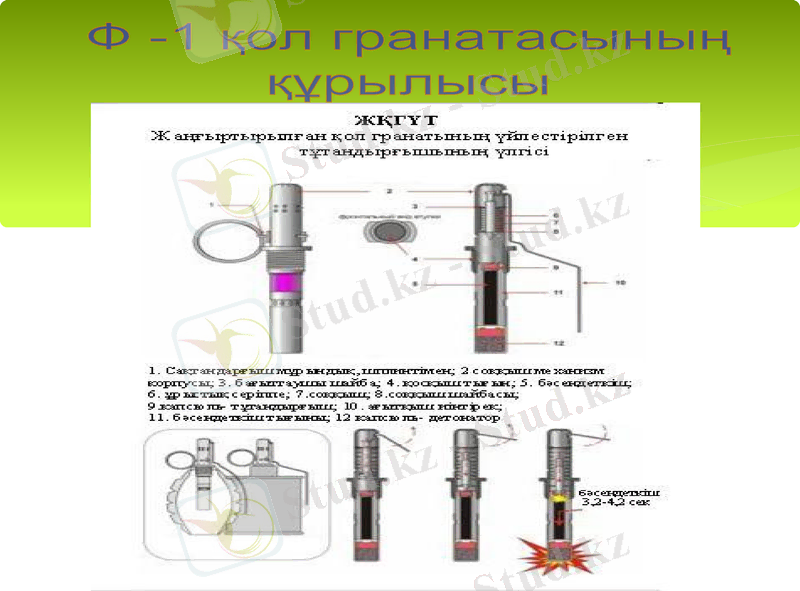

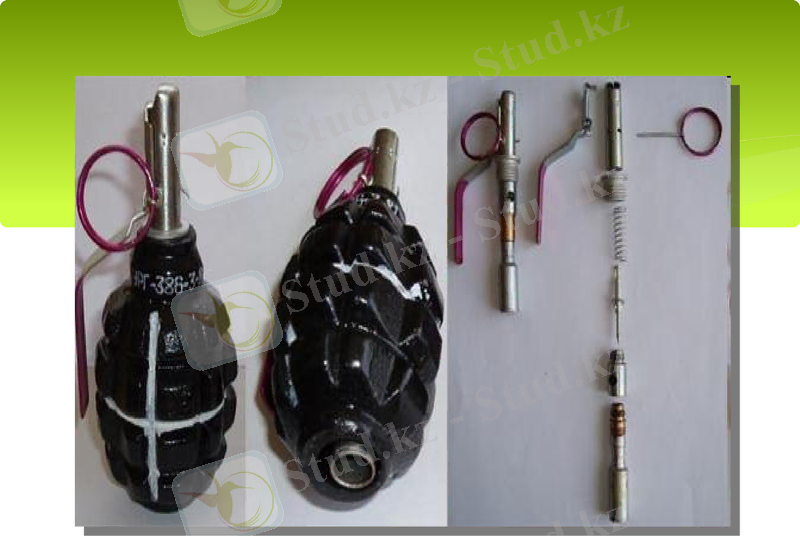

Ф -1 қол гранатасының
құрылысы

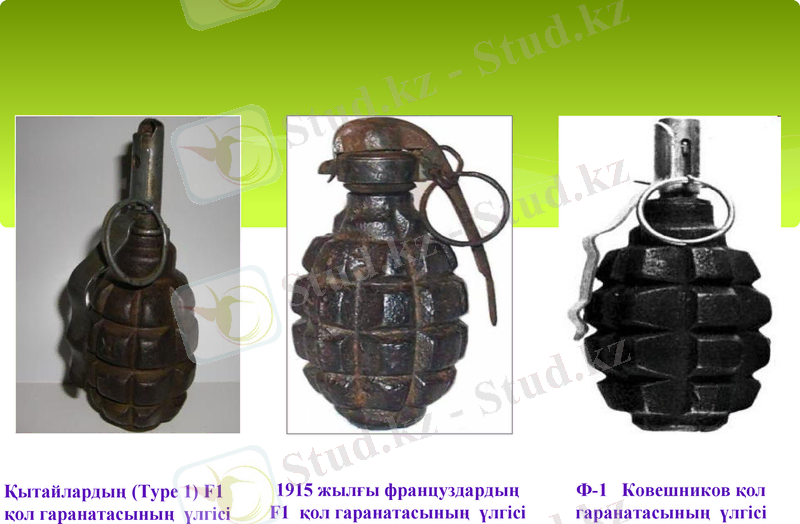

Қытайлардың (Type 1) F1
қол гаранатасының үлгісі
1915 жылғы француздардың
F1 қол гаранатасының үлгісі
Ф-1 Ковешников қол
гаранатасының үлгісі
Рефлексия Бекіту тапсырмасы

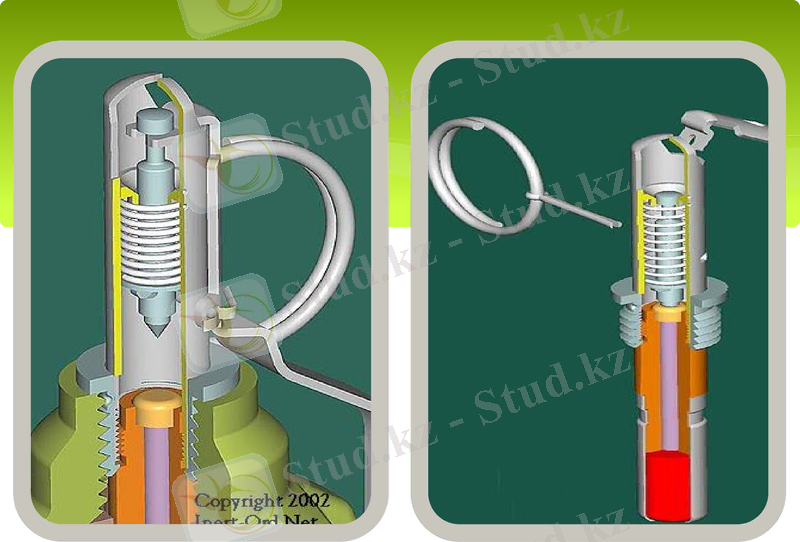

1. Корпус
2. Сақиналы сақтандырғыш мұрындық
3. Ағытқыш иінтірек
4. Соққыш
5. Ұрыстық серіппе
6. Соққыш механизм түтігі
7. Тұтандырғыш
8.Қосқыш тығын

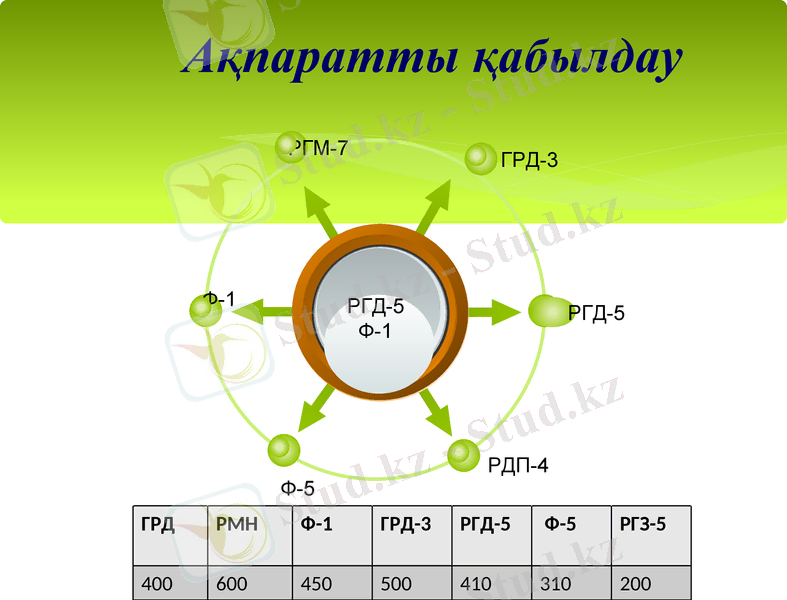

Ақпаратты қабылдау
РГМ-7
Ф-1
ГРД-3
РГД-5
Ф-1
РГД-5
РДП-4
Ф-5
ГРД
РМН
Ф-1
ГРД3
РГД5
400
600
450
500
410
Ф-5
310
РГЗ5
200

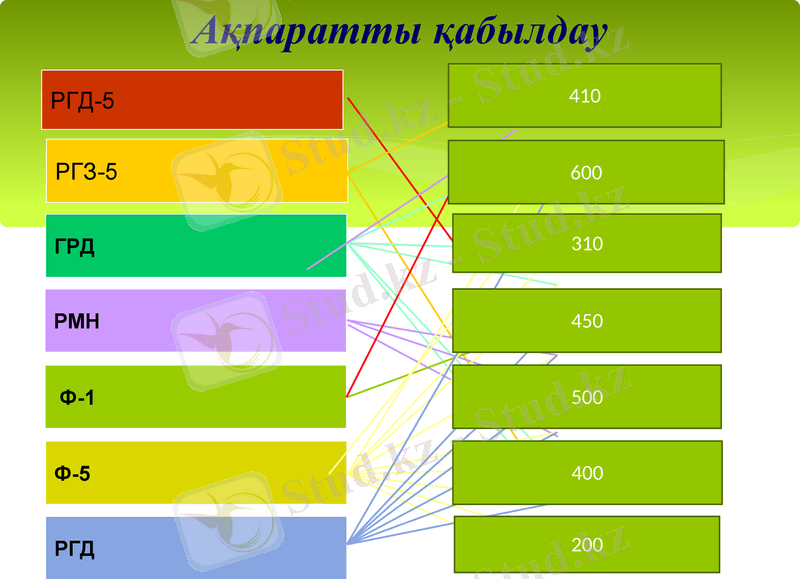

Ақпаратты қабылдау
РГД-5
410
РГЗ-5
600
ГРД
310
РМН
450
Ф-1
500
Ф-5
400
РГД
200
Қорытындылау.
Бағалау.
Үйге тапсырма
