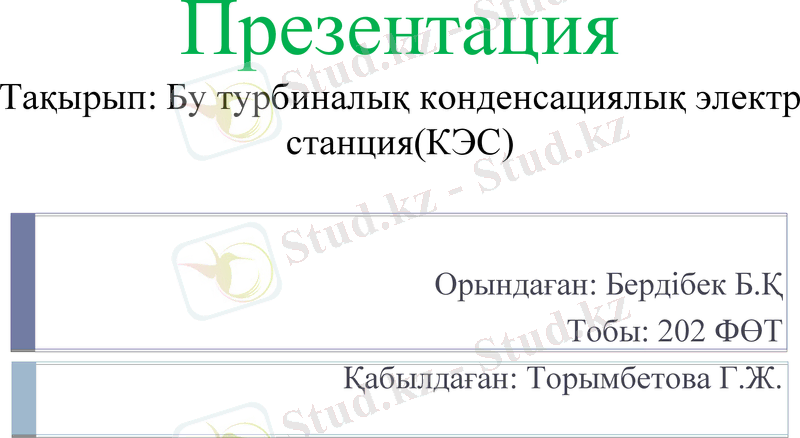

Бу турбиналық конденсациялық электр станция (КЭС)

Презентация қосу

Презентация
Тақырып: Бу турбиналық конденсациялық электр
станция(КЭС)

Орындаған: Бердібек Б.Қ
Тобы: 202 ФӨТ
Қабылдаған: Торымбетова Г.Ж.
КЭС

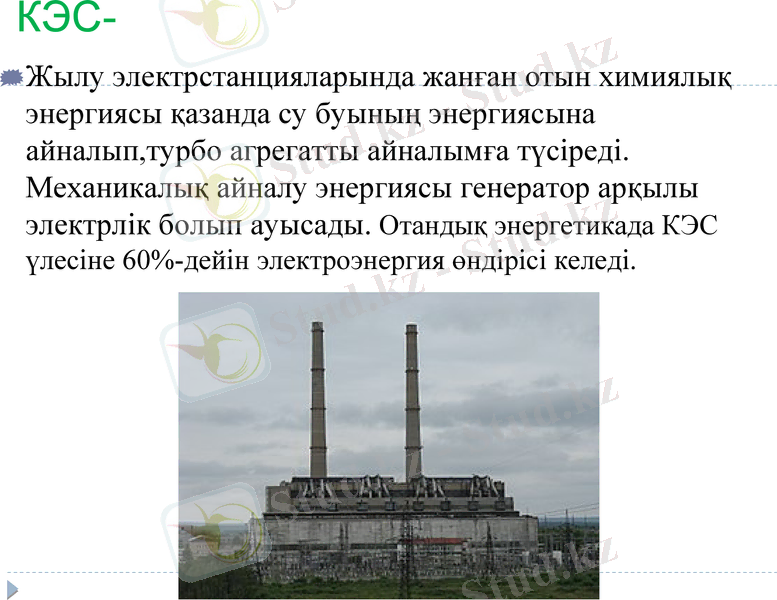

Жылу электрстанцияларында жанған отын химиялық
энергиясы қазанда су буының энергиясына
айналып,турбо агрегатты айналымға түсіреді.
Механикалық айналу энергиясы генератор арқылы
электрлік болып ауысады. Отандық энергетикада КЭС
үлесіне 60%-дейін электроэнергия өндірісі келеді.

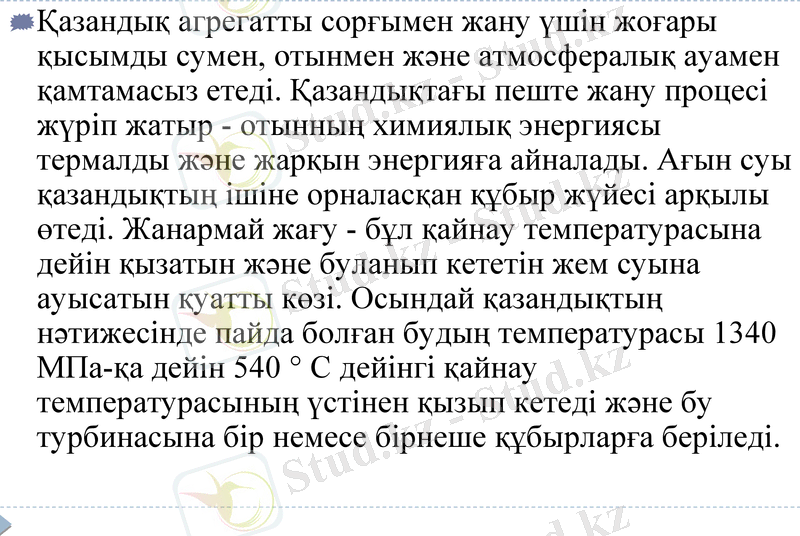

Қазандық агрегатты сорғымен жану үшін жоғары
қысымды сумен, отынмен және атмосфералық ауамен
қамтамасыз етеді. Қазандықтағы пеште жану процесі
жүріп жатыр - отынның химиялық энергиясы термалды
және жарқын энергияға айналады. Ағын суы қазандықтың
ішіне орналасқан құбыр жүйесі арқылы өтеді. Жанармай
жағу - бұл қайнау температурасына дейін қызатын және
буланып кететін жем суына ауысатын қуатты көзі.
Осындай қазандықтың нәтижесінде пайда болған будың
температурасы 1340 МПа-қа дейін 540 ° C дейінгі қайнау
температурасының үстінен қызып кетеді және бу
турбинасына бір немесе бірнеше құбырларға беріледі.

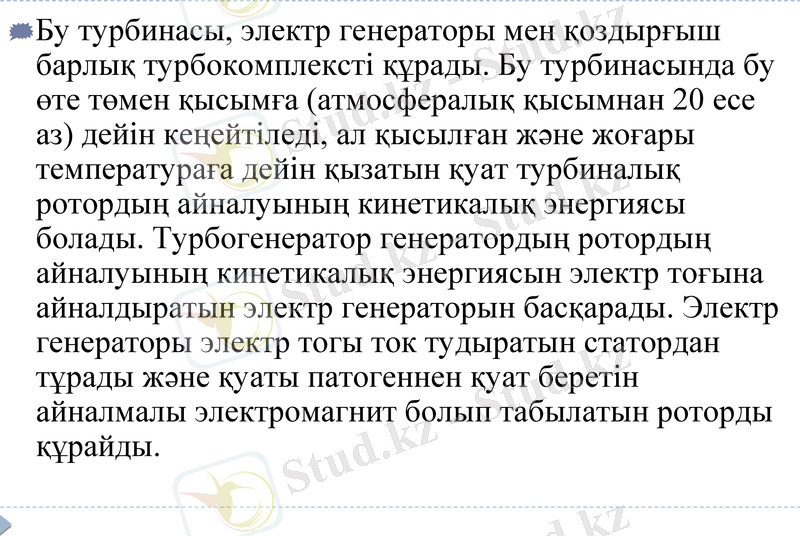

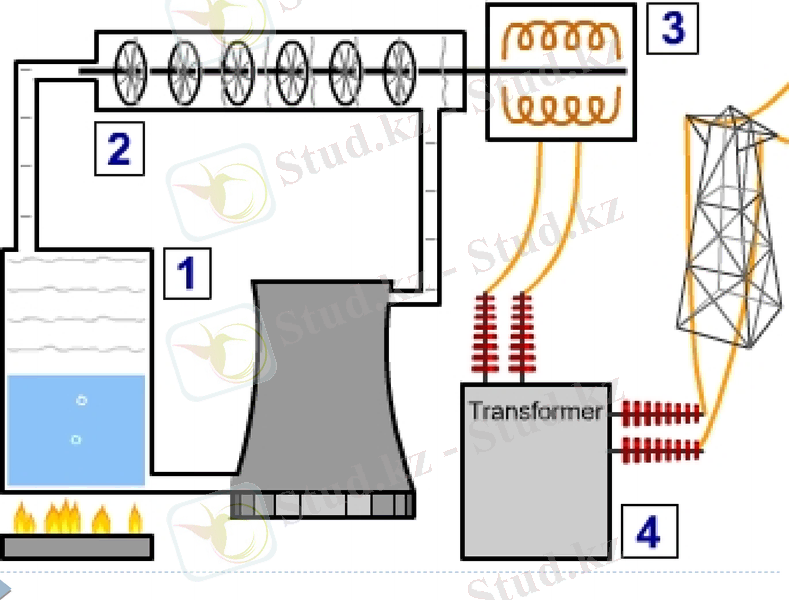

Бу турбинасы, электр генераторы мен қоздырғыш
барлық турбокомплексті құрады. Бу турбинасында бу
өте төмен қысымға (атмосфералық қысымнан 20 есе
аз) дейін кеңейтіледі, ал қысылған және жоғары
температураға дейін қызатын қуат турбиналық
ротордың айналуының кинетикалық энергиясы
болады. Турбогенератор генератордың ротордың
айналуының кинетикалық энергиясын электр тоғына
айналдыратын электр генераторын басқарады. Электр
генераторы электр тогы ток тудыратын статордан
тұрады және қуаты патогеннен қуат беретін айналмалы
электромагнит болып табылатын роторды құрайды.

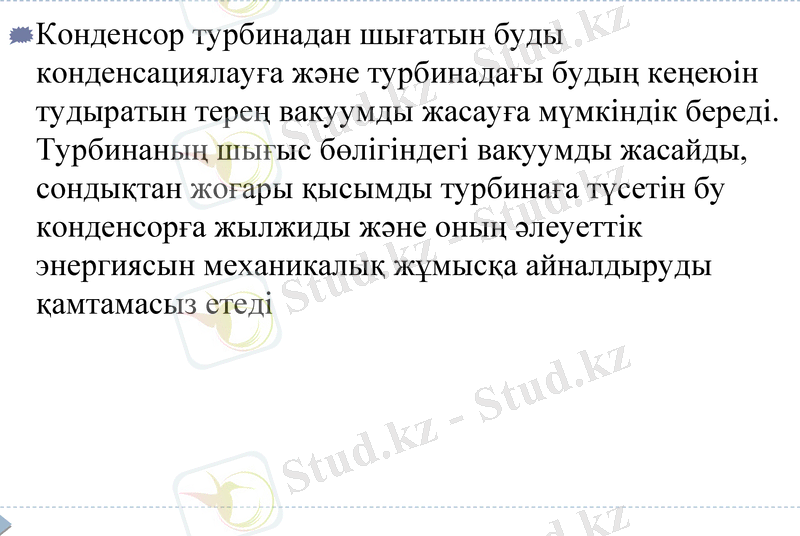

Конденсор турбинадан шығатын буды
конденсациялауға және турбинадағы будың кеңеюін
тудыратын терең вакуумды жасауға мүмкіндік береді.
Турбинаның шығыс бөлігіндегі вакуумды жасайды,
сондықтан жоғары қысымды турбинаға түсетін бу
конденсорға жылжиды және оның әлеуеттік
энергиясын механикалық жұмысқа айналдыруды
қамтамасыз етеді

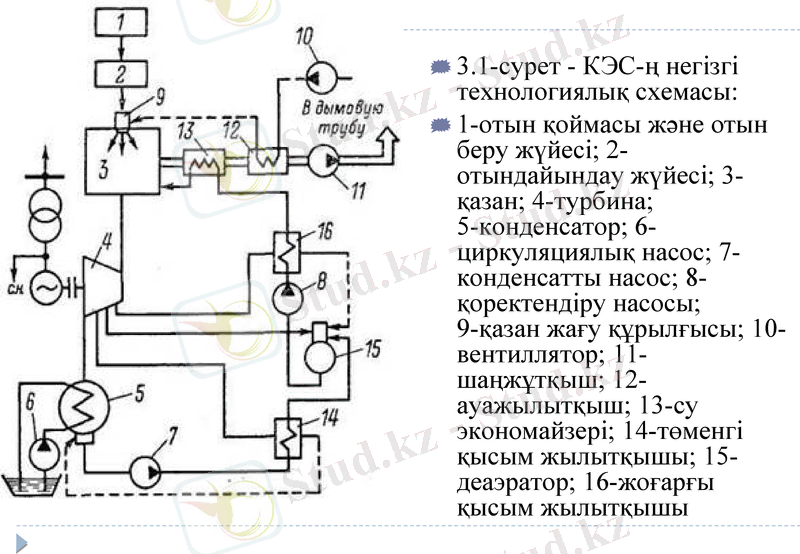

3.1-сурет - КЭС-ң негізгі
технологиялық схемасы:
1-отын қоймасы және отын беру
жүйесі; 2-отындайындау жүйесі;
3-қазан; 4-турбина;
5-конденсатор; 6-
циркуляциялық насос; 7-
конденсатты насос; 8-
қоректендіру насосы;
9-қазан жағу құрылғысы; 10-
вентиллятор; 11-шаңжұтқыш;
12-ауажылытқыш; 13-су
экономайзері; 14-төменгі қысым
жылытқышы; 15-деаэратор; 16-
жоғарғы қысым жылытқышы

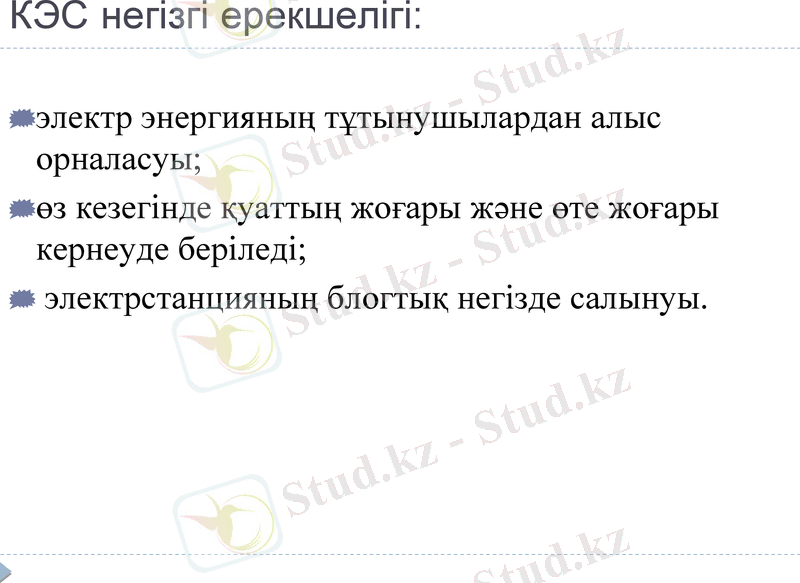

КЭС негізгі ерекшелігі:

электр энергияның тұтынушылардан алыс
орналасуы;
өз кезегінде қуаттың жоғары және өте жоғары
кернеуде беріледі;
электрстанцияның блогтық негізде салынуы.
