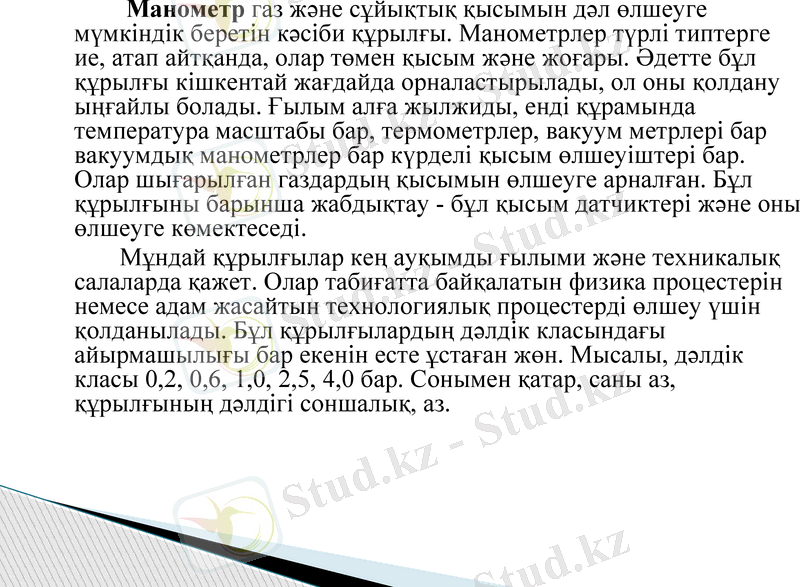

Манометр газ және сұйықтық қысымын дәл өлшеуге мүмкіндік беретін кәсіби құрылғы. Манометрлер түрлі типтерге ие, атап айтқанда, олар төмен қысым және жоғары. Әдетте бұл құрылғы кішкентай жағдайда орналастырылады, ол оны қолдану ыңғайлы болады. Ғылым алға жылжиды, енді құрамында температура масштабы бар, термометрлер, вакуум метрлері бар вакуумдық манометрлер бар күрделі қысым өлшеуіштері бар. Олар шығарылған газдардың қысымын өлшеуге арналған. Бұл құрылғыны барынша жабдықтау - бұл қысым датчиктері және оны өлшеуге көмектеседі.

Мұндай құрылғылар кең ауқымды ғылыми және техникалық салаларда қажет. Олар табиғатта байқалатын физика процестерін немесе адам жасайтын технологиялық процестерді өлшеу үшін қолданылады. Бұл құрылғылардың дәлдік класындағы айырмашылығы бар екенін есте ұстаған жөн. Мысалы, дәлдік класы 0, 2, 0, 6, 1, 0, 2, 5, 4, 0 бар. Сонымен қатар, саны аз, құрылғының дәлдігі соншалық, аз.

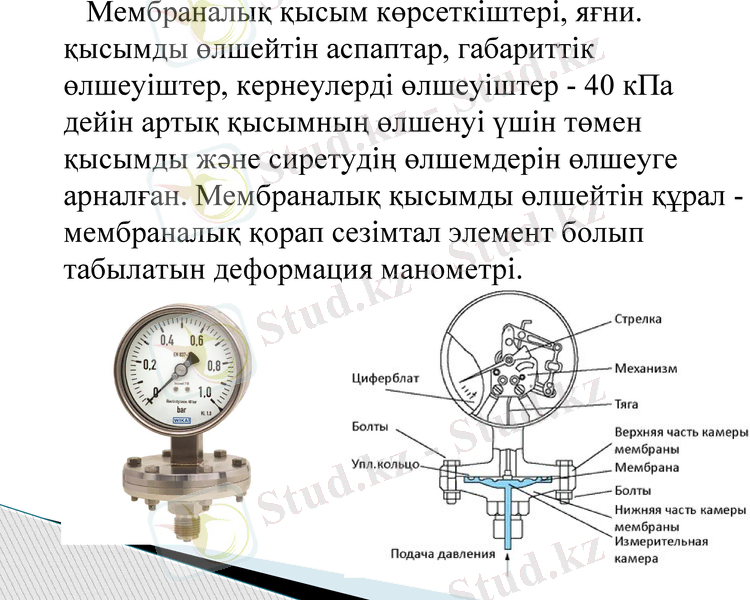

Мембраналық қысым көрсеткіштері, яғни. қысымды өлшейтін аспаптар, габариттік өлшеуіштер, кернеулерді өлшеуіштер - 40 кПа дейін артық қысымның өлшенуі үшін төмен қысымды және сиретудің өлшемдерін өлшеуге арналған. Мембраналық қысымды өлшейтін құрал - мембраналық қорап сезімтал элемент болып табылатын деформация манометрі.

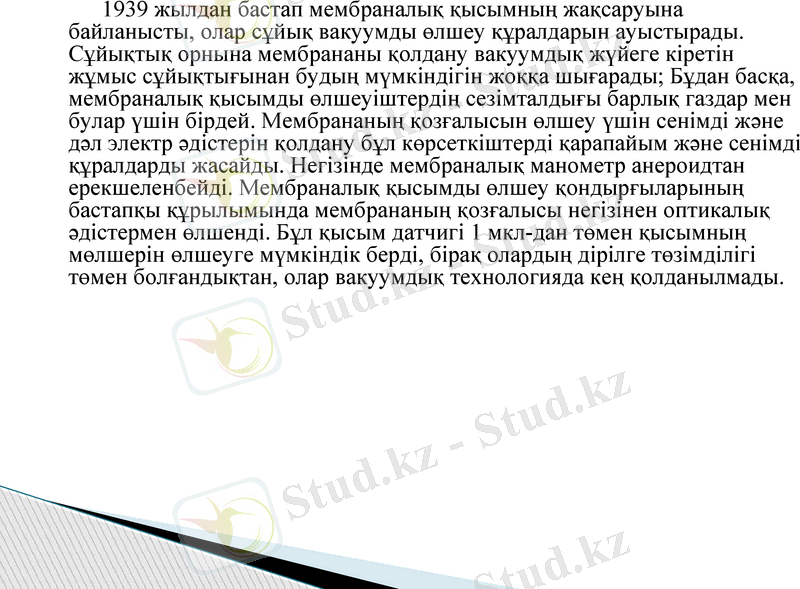

1939 жылдан бастап мембраналық қысымның жақсаруына байланысты, олар сұйық вакуумды өлшеу құралдарын ауыстырады. Сұйықтық орнына мембрананы қолдану вакуумдық жүйеге кіретін жұмыс сұйықтығынан будың мүмкіндігін жоққа шығарады; Бұдан басқа, мембраналық қысымды өлшеуіштердің сезімталдығы барлық газдар мен булар үшін бірдей. Мембрананың қозғалысын өлшеу үшін сенімді және дәл электр әдістерін қолдану бұл көрсеткіштерді қарапайым және сенімді құралдарды жасайды. Негізінде мембраналық манометр анероидтан ерекшеленбейді. Мембраналық қысымды өлшеу қондырғыларының бастапқы құрылымында мембрананың қозғалысы негізінен оптикалық әдістермен өлшенді. Бұл қысым датчигі 1 мкл-дан төмен қысымның мөлшерін өлшеуге мүмкіндік берді, бірақ олардың дірілге төзімділігі төмен болғандықтан, олар вакуумдық технологияда кең қолданылмады.
