TERRA БАҒДАРЛАМАСЫН ПАЙДАЛАНЫП ТӨМЕН КӨМІРТЕКТІ ФЕРРОХРОМДЫ БАЛҚЫТУ КЕЗІНДЕ ФАЗАЛЫҚ ЖАҒДАЙЛАРДЫҢ ТЕРМОДИНАМИКАЛЫҚ ЕСЕПТЕЛУ
Презентация қосу
ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТІРЛІГІ
Қ.ЖҰБАНОВ АТЫНДАҒЫ АҚТӨБЕ ӨҢІРЛІК МЕМЛЕКЕТТІК
УНИВЕРСИТЕТІ
ФАКУЛЬТЕТ: ТЕХНИКАЛЫҚ
КАФЕДРА: МЕТАЛЛУРГИЯ ЖӘНЕ ТАУ- КЕН ІСІ
“«TERRA»
КУРСТЫҚ ЖҰМЫС ТАҚЫРЫБЫ:
БАҒДАРЛАМАСЫН ПАЙДАЛАНЫП ТӨМЕН
КӨМІРТЕКТІ ФЕРРОХРОМДЫ БАЛҚЫТУ
КЕЗІНДЕ ФАЗАЛЫҚ ЖАҒДАЙЛАРДЫҢ
ТЕРМОДИНАМИКАЛЫҚ ЕСЕПТЕЛУІ”
Орындаған : студент Алпысбай А.Б. және Алжанов А.
Мамандық : Металлургия
Топ : Мқ-304
Тексерген : т.ғ.к доцент Келаманов Б.С.
АҚТӨБЕ – 2017ж

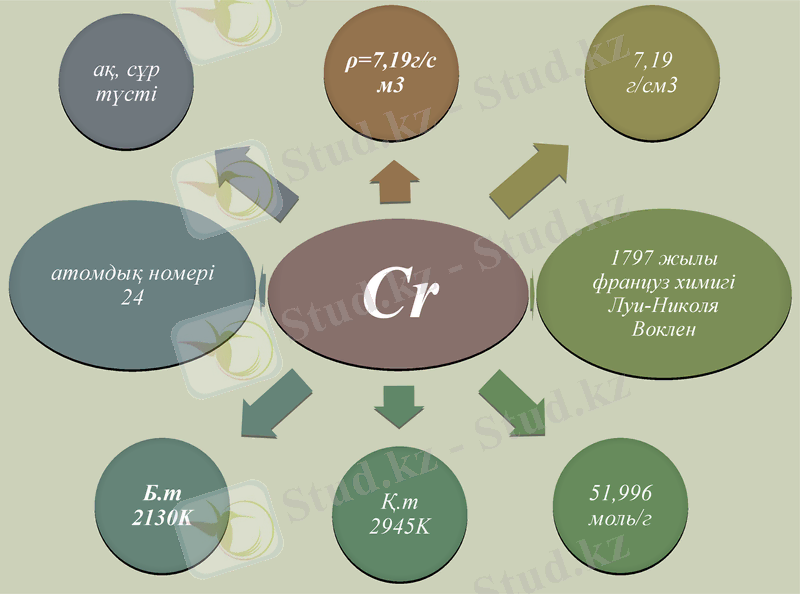

ақ, сұр ρ=7,19г/ 7,19
түсті см3 г/см3
1797 жылы
атомдық номері
Cr француз химигі
Луи-Николя
Воклен
Б.т Қ.т 51,996
2130K 2945K моль/г

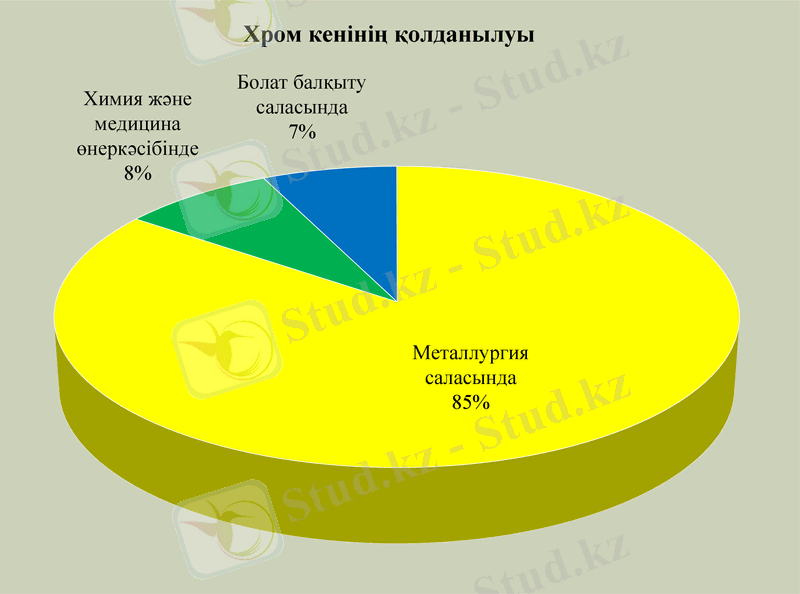

Хром кенінің қолданылуы
Болат балқыту саласында; 7.00%
Химия және медицина өнеркәсібінде; 8.00%
Металлургия саласында; 85.00%

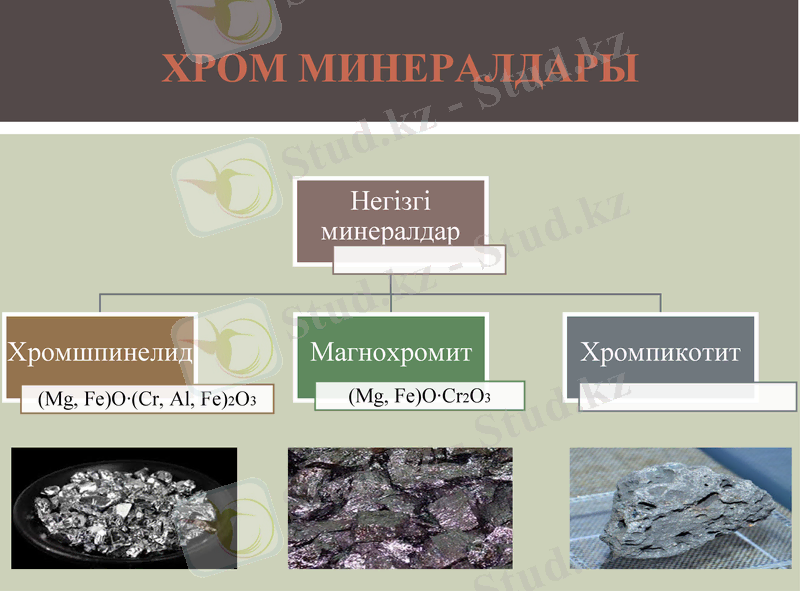

ХРОМ МИНЕРАЛДАРЫ
Негізгі
минералдар
Cr2O3
Хромшпинелид Магнохромит Хромпикотит
(Mg, Fe)O·(Cr, Al, Fe)2O3 (Mg, Fe)O·Cr2O3 (Mg, Fe)O·(Al, Cr)2O3

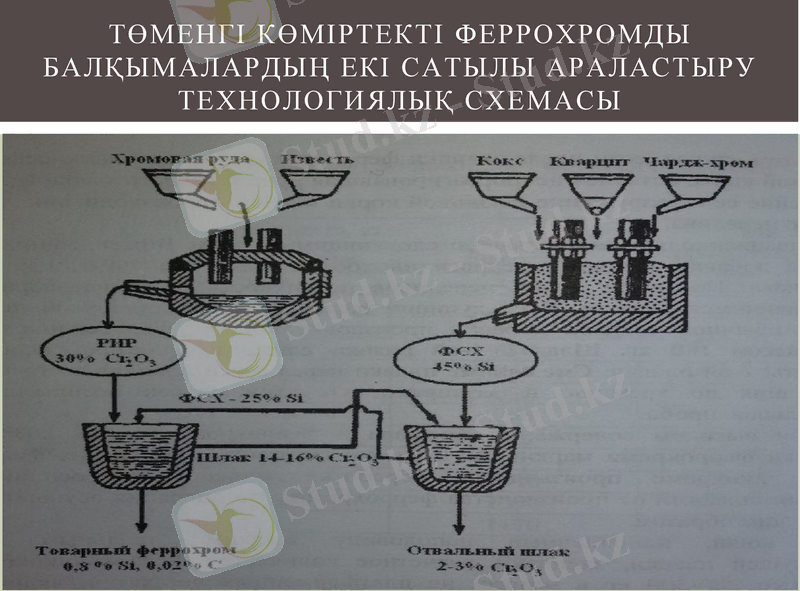

ТӨМЕНГІ КӨМІРТЕКТІ ФЕРРОХРОМДЫ
БАЛҚЫМАЛАРДЫҢ ЕКІ САТЫЛЫ АРАЛАСТЫРУ
ТЕХНОЛОГИЯЛЫҚ СХЕМАСЫ

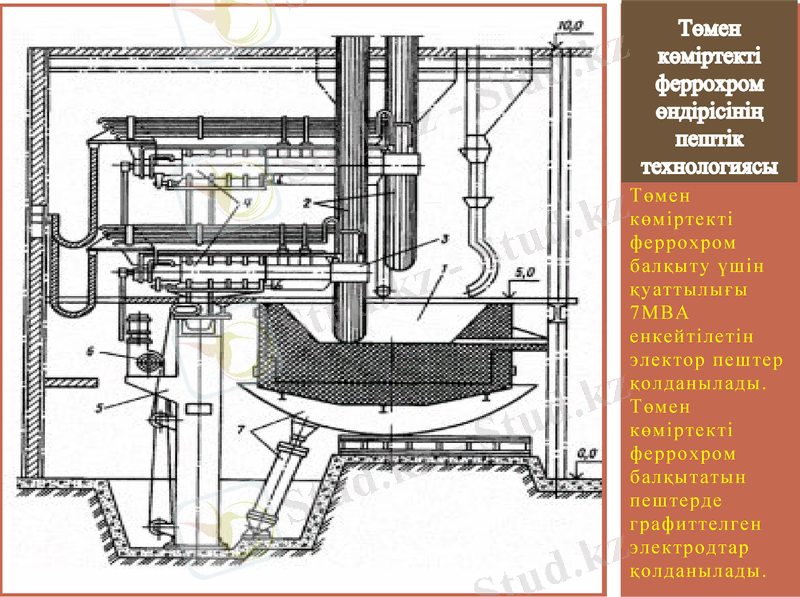

Төмен
көміртекті
феррохром
өндірісінің
пештік
технологиясы
Төмен
көміртекті
феррохром
балқыту үшін
қуаттылығы
7MBA
енкейтілетін
электор пештер
қолданылады.
Төмен
көміртекті
феррохром
балқытатын
пештерде
графиттелген
электродтар
қолданылады.

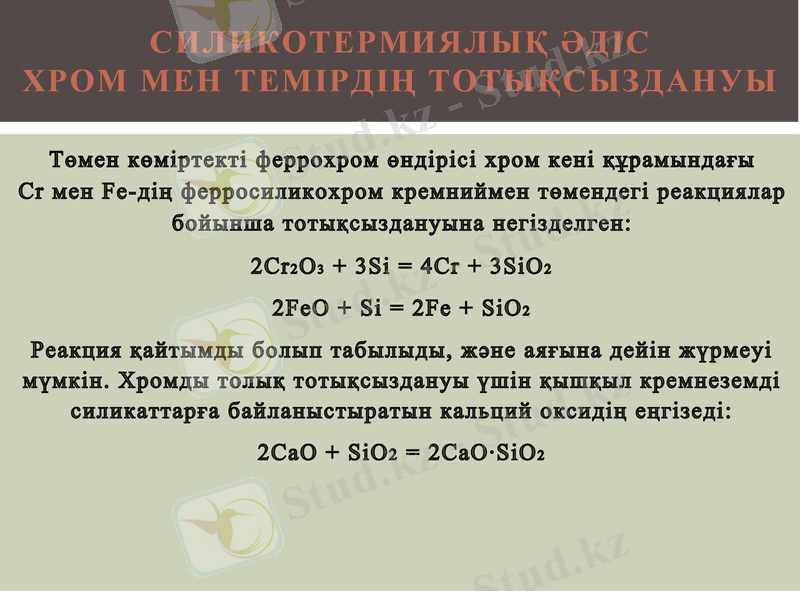

СИЛИКОТЕРМИЯЛЫҚ ӘДІС
ХРОМ МЕН ТЕМІРДІҢ ТОТЫҚСЫЗДАНУЫ
Төмен көміртекті феррохром өндірісі хром кені құрамындағы
Cr мен Fe-дің ферросиликохром кремниймен төмендегі реакциялар
бойынша тотықсыздануына негізделген:
2Cr 2 O 3 + 3Si = 4Cr + 3SiO 2
2FeO + Si = 2Fe + SiO 2
Реакция қайтымды болып табылыды, және аяғына дейін жүрмеуі
мүмкін. Хромды толық тотықсыздануы үшін қышқыл кремнеземді
силикаттарға байланыстыратын кальций оксидің еңгізеді:
2CaO + SiO 2 = 2CaO·SiO 2

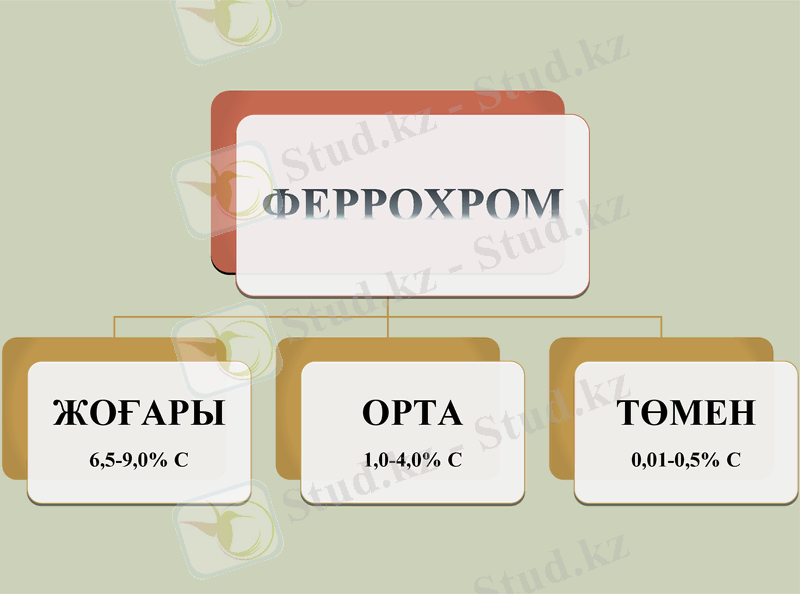

ФЕРРОХРОМ
ЖОҒАРЫ ОРТА ТӨМЕН
6,5-9,0% C 1,0-4,0% C 0,01-0,5% C

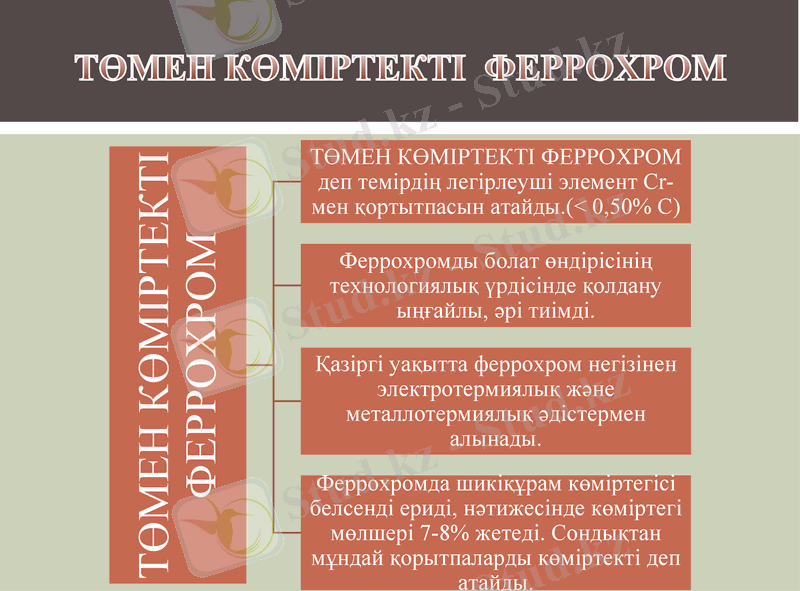

ТӨМЕН КӨМІРТЕКТІ ФЕРРОХРОМ
ТӨМЕН КӨМІРТЕКТІ ТӨМЕН КӨМІРТЕКТІ ФЕРРОХРОМ
деп темірдің легірлеуші элемент Cr-
ФЕРРОХРОМ мен қортытпасын атайды.(< 0,50% C)
Феррохромды болат өндірісінің
технологиялық үрдісінде қолдану
ыңғайлы, әрі тиімді.
Қазіргі уақытта феррохром негізінен
электротермиялық және
металлотермиялық әдістермен
алынады.
Феррохромда шикіқұрам көміртегісі
белсенді ериді, нәтижесінде көміртегі
мөлшері 7-8% жетеді. Сондықтан
мұндай қорытпаларды көміртекті деп
атайды.

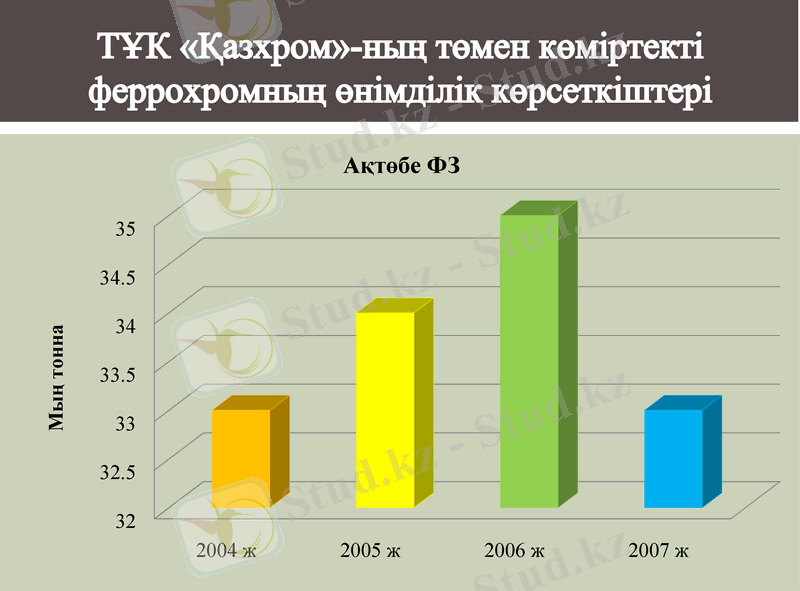

ТҰК «Қазхром»-ның төмен көміртекті
феррохромның өнімділік көрсеткіштері
Ақтөбе ФЗ
Мың тонна
34.5
33.5
32.5
2004 ж 2005 ж 2006 ж 2007 ж

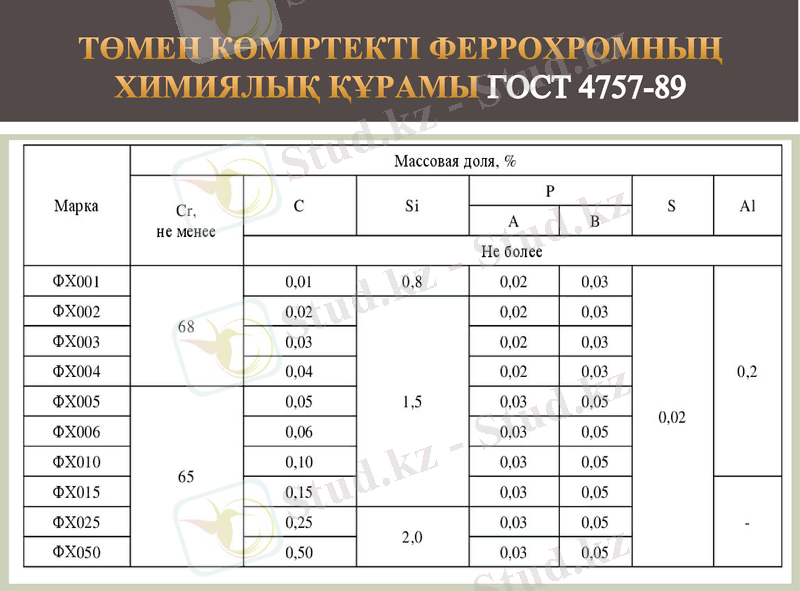

ТӨМЕН КӨМІРТЕКТІ ФЕРРОХРОМНЫҢ
ХИМИЯЛЫҚ ҚҰРАМЫ ГОСТ 4757-89

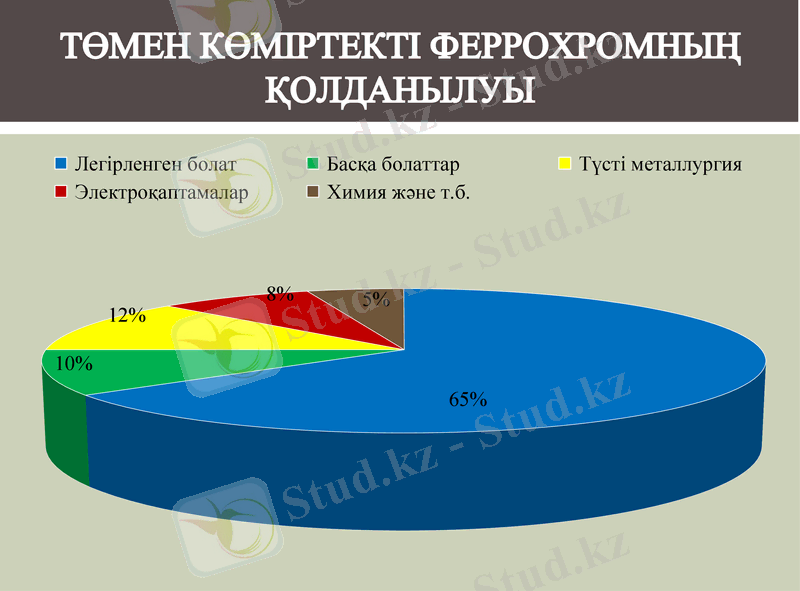

ТӨМЕН КӨМІРТЕКТІ ФЕРРОХРОМНЫҢ
ҚОЛДАНЫЛУЫ
Легірленген болат Басқа болаттар Түсті металлургия Электроқаптамалар
Химия және т.б.
12.00%
8.00% 5.00%
10.00%
65.00%

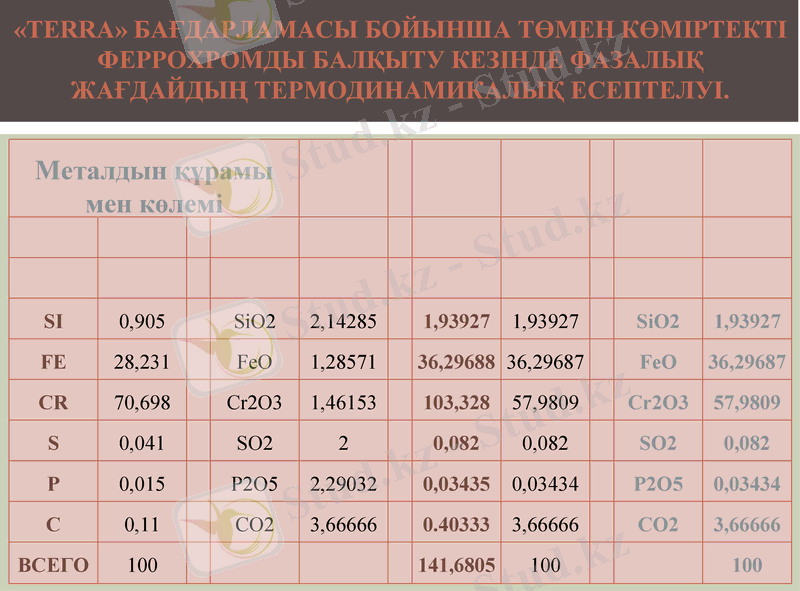

«TERRA» БАҒДАРЛАМАСЫ БОЙЫНША ТӨМЕН
КӨМІРТЕКТІ ФЕРРОХРОМДЫ БАЛҚЫТУ КЕЗІНДЕ
ФАЗАЛЫҚ ЖАҒДАЙДЫҢ ТЕРМОДИНАМИКАЛЫҚ
ЕСЕПТЕЛУІ.
Металдын құрамы
мен көлемі
SI 0,905 SiO2 2,14285 1,93927 1,93927 SiO2 1,93927
FE 28,231 FeO 1,28571 36,29688 36,29687 FeO 36,29687
CR 70,698 Cr2O3 1,46153 103,328 57,9809 Cr2O3 57,9809
S 0,041 SO2 2 0,082 0,082 SO2 0,082
P 0,015 P2O5 2,29032 0,03435 0,03434 P2O5 0,03434
C 0,11 CO2 3,66666 0.40333 3,66666 CO2 3,66666
ВСЕГО 100 141,6805 100 100

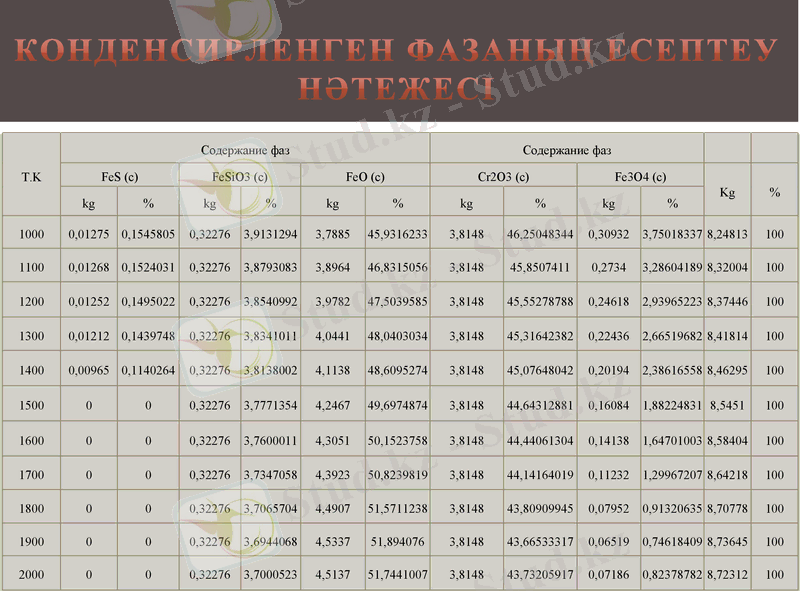

КОНДЕНСИРЛЕНГЕН ФАЗАНЫҢ ЕСЕПТЕУ
НӘТЕЖЕСІ
Содержание фаз Содержание фаз
Т.K FeS (с) FeSiO3 (с) FeO (с) Cr2O3 (с) Fe3O4 (с)
Kg %
kg % kg % kg % kg % kg %
1000 0,01275 0,1545805 0,32276 3,9131294 3,7885 45,9316233 3,8148 46,25048344 0,30932 3,75018337 8,24813 100
1100 0,01268 0,1524031 0,32276 3,8793083 3,8964 46,8315056 3,8148 45,8507411 0,2734 3,28604189 8,32004 100
1200 0,01252 0,1495022 0,32276 3,8540992 3,9782 47,5039585 3,8148 45,55278788 0,24618 2,93965223 8,37446 100
1300 0,01212 0,1439748 0,32276 3,8341011 4,0441 48,0403034 3,8148 45,31642382 0,22436 2,66519682 8,41814 100
1400 0,00965 0,1140264 0,32276 3,8138002 4,1138 48,6095274 3,8148 45,07648042 0,20194 2,38616558 8,46295 100
1500 0 0 0,32276 3,7771354 4,2467 49,6974874 3,8148 44,64312881 0,16084 1,88224831 8,5451 100
1600 0 0 0,32276 3,7600011 4,3051 50,1523758 3,8148 44,44061304 0,14138 1,64701003 8,58404 100
1700 0 0 0,32276 3,7347058 4,3923 50,8239819 3,8148 44,14164019 0,11232 1,29967207 8,64218 100
1800 0 0 0,32276 3,7065704 4,4907 51,5711238 3,8148 43,80909945 0,07952 0,91320635 8,70778 100
1900 0 0 0,32276 3,6944068 4,5337 51,894076 3,8148 43,66533317 0,06519 0,74618409 8,73645 100
2000 0 0 0,32276 3,7000523 4,5137 51,7441007 3,8148 43,73205917 0,07186 0,82378782 8,72312 100

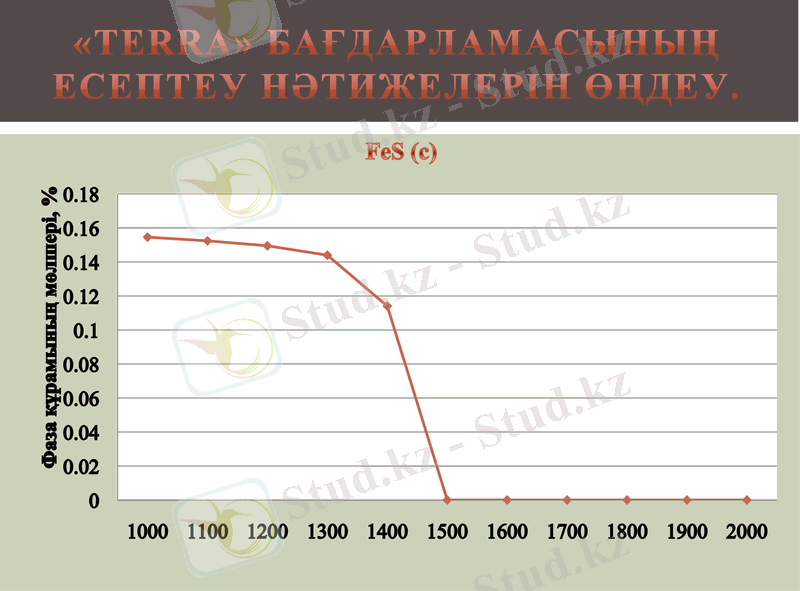

«TERRA» БАҒДАРЛАМАСЫНЫҢ
Ф а з а қ ұ р а м ы н ы ң м ө л ш е р і, %
ЕСЕПТЕУ НӘТИЖЕЛЕРІН ӨҢДЕУ.
FeS (с)
0.18
0.16
0.14
0.12
0.1
0.08
0.06
0.04
0.02
0
1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000

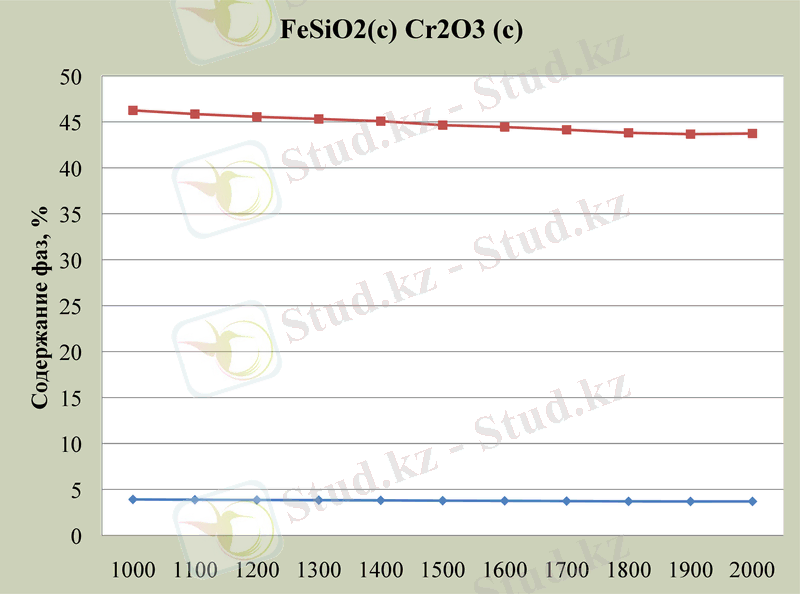

FeSiO2(c) Cr2O3 (c)
Содержание фаз, %
0
1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000

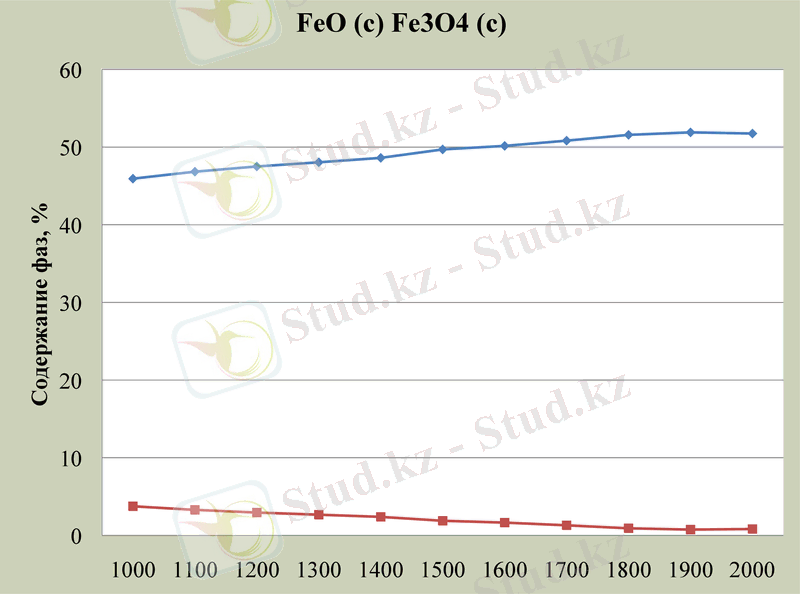

FeO (c) Fe3O4 (c)
Содержание фаз, %
0
1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000

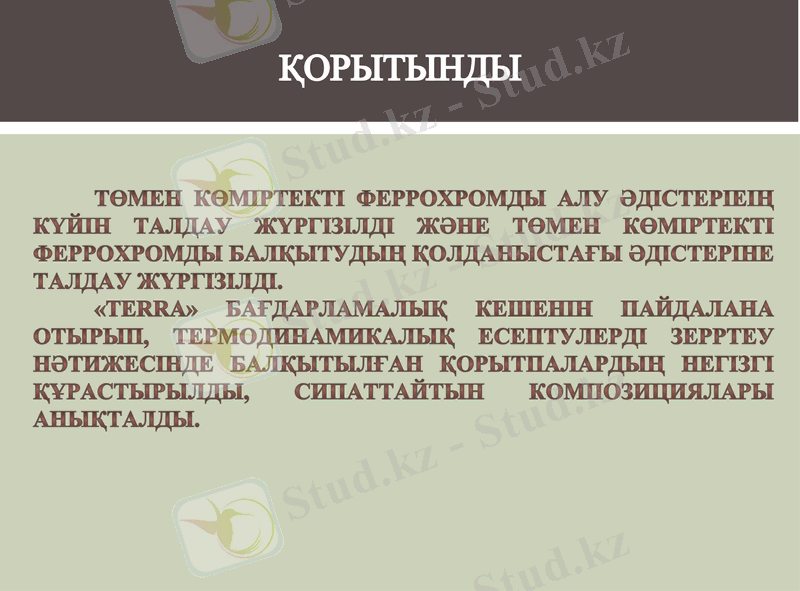

ҚОРЫТЫНДЫ
ТӨМЕН КӨМІРТЕКТІ ФЕРРОХРОМДЫ АЛУ ӘДІСТЕРІЕІҢ
КҮЙІН ТАЛДАУ ЖҮРГІЗІЛДІ ЖӘНЕ ТӨМЕН КӨМІРТЕКТІ
ФЕРРОХРОМДЫ БАЛҚЫТУДЫҢ ҚОЛДАНЫСТАҒЫ ӘДІСТЕРІНЕ
ТАЛДАУ ЖҮРГІЗІЛДІ.
«TERRA» БАҒДАРЛАМАЛЫҚ КЕШЕНІН ПАЙДАЛАНА
ОТЫРЫП, ТЕРМОДИНАМИКАЛЫҚ ЕСЕПТУЛЕРДІ ЗЕРРТЕУ
НӘТИЖЕСІНДЕ БАЛҚЫТЫЛҒАН ҚОРЫТПАЛАРДЫҢ НЕГІЗГІ
ҚҰРАСТЫРЫЛДЫ, СИПАТТАЙТЫН КОМПОЗИЦИЯЛАРЫ
АНЫҚТАЛДЫ.
НАЗАРЛАРЫҢЫЗҒА
РАХМЕТ!!!
