Ресей тахеометрлері



Әл-Фараби атындағы Қазақ ұлттық университеті
География және табиғатты пайдалану факультеті
Картография және геоинформатика кафедрасы
Орындаған: Құдайберген С. А.
Қабылдаған: Тұрүмбетов Т.
СӨЖ
Алматы - 2017
1
Тақырыбы: Ресей тахеометрлері

Мазмұны:
Кіріспе бөлім
Тахеометр жайлы жалпы түсінік . . . 3
Негізгі бөлім
2. Электронды тахеометрлерге шолу . . . 4
3. Ресей компаниясы . . . 6
4. Ресей тахеометрі 3ТА5Р . . . 7
Қорытынды
Пайдаланылған әдебиеттер
2

3

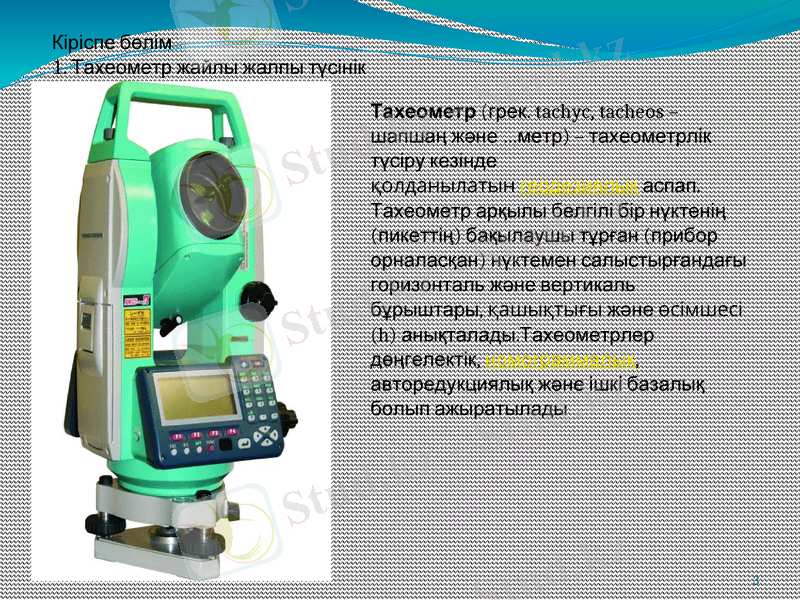

Тахеометр (грек. tachyc, tacheos - шапшаң және …метр) - тахеометрлік түсіру кезінде қолданылатын геодезиялық аспап. Тахеометр арқылы белгілі бір нүктенің (пикеттің) бақылаушы тұрған (прибор орналасқан) нүктемен салыстырғандағы горизонталь және вертикаль бұрыштары, қашықтығы және өсімшесі (h) анықталады. Тахеометрлер дөңгелектік, номограммалық, авторедукциялық және ішкі базалық болып ажыратылады
Кіріспе бөлім
1. Тахеометр жайлы жалпы түсінік

4

5
Негізгі бөлім

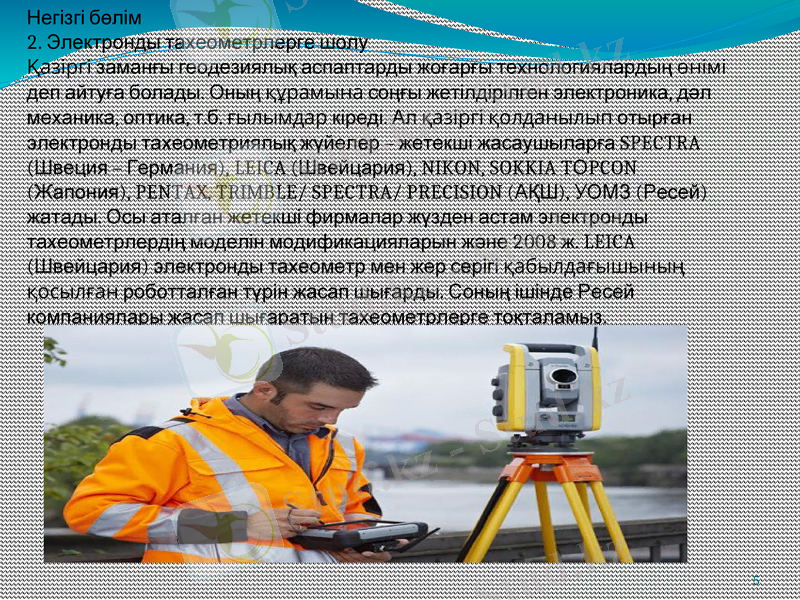

2. Электронды тахеометрлерге шолу
Қазіргі заманғы геодезиялық аспаптарды жоғарғы технологиялардың өнімі деп айтуға болады. Оның құрамына соңғы жетілдірілген электроника, дәл механика, оптика, т. б. ғылымдар кіреді. Ал қазіргі қолданылып отырған электронды тахеометриялық жүйелер - жетекші жасаушыларға SPECTRA (Швеция - Германия), LEICA (Швейцария), NIKON, SOKKIA TОPCON (Жапония), PENTAX, TRIMBLE/ SPECTRA/ PRECISION (АҚШ), УОМЗ (Ресей) жатады. Осы аталған жетекші фирмалар жүзден астам электронды тахеометрлердің моделін модификацияларын және 2008 ж. LEICA (Швейцария) электронды тахеометр мен жер серігі қабылдағышының қосылған роботталған түрін жасап шығарды. Соның ішінде Ресей компаниялары жасап шығаратын тахеометрлерге тоқталамыз.

6

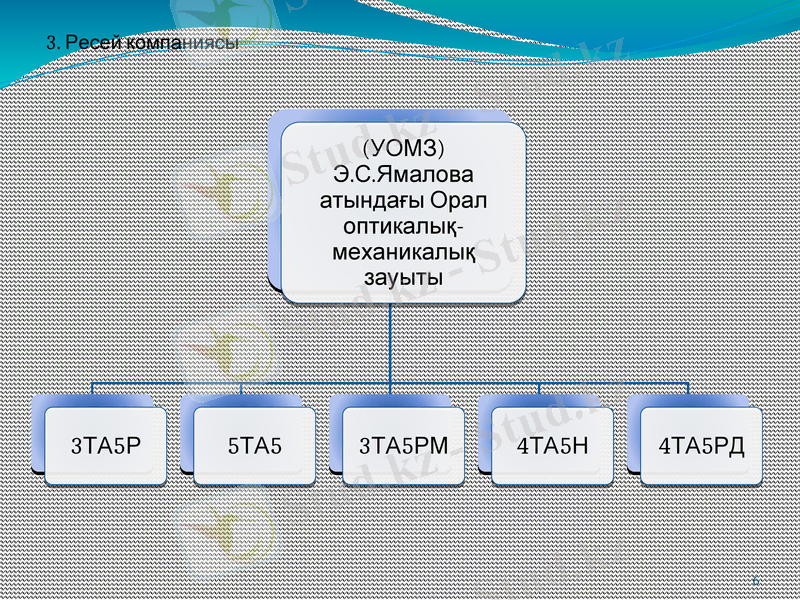

3. Ресей компаниясы

7

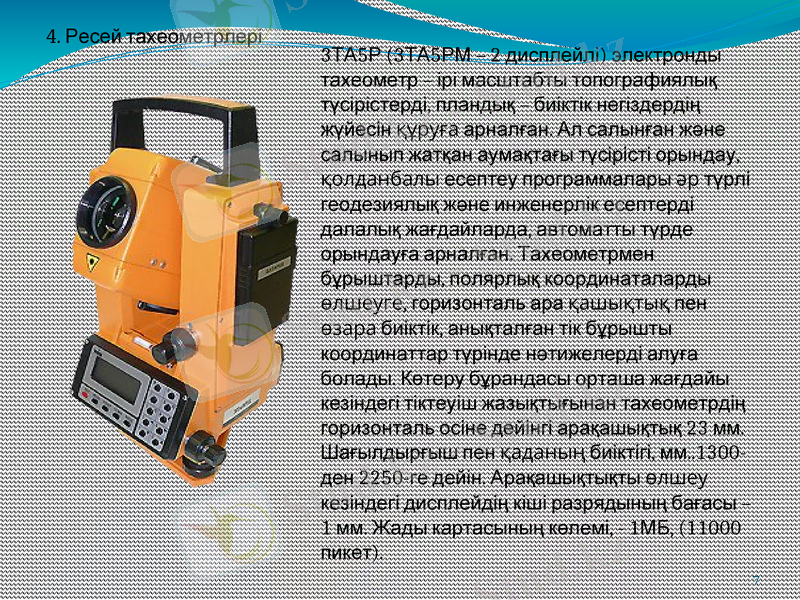

3ТА5Р (3ТА5РМ - 2 дисплейлі) электронды тахеометр - ірі масштабты топографиялық түсірістерді, пландық - биіктік негіздердің жүйесін құруға арналған. Ал салынған және салынып жатқан аумақтағы түсірісті орындау, қолданбалы есептеу программалары әр түрлі геодезиялық және инженерлік есептерді далалық жағдайларда, автоматты түрде орындауға арналған. Тахеометрмен бұрыштарды, полярлық координаталарды өлшеуге, горизонталь ара қашықтық пен өзара биіктік, анықталған тік бұрышты координаттар түрінде нәтижелерді алуға болады. Көтеру бұрандасы орташа жағдайы кезіндегі тіктеуіш жазықтығынан тахеометрдің горизонталь осіне дейінгі арақашықтық 23 мм. Шағылдырғыш пен қаданың биіктігі, мм. . 1300-ден 2250-ге дейін. Арақашықтықты өлшеу кезіндегі дисплейдің кіші разрядының бағасы - 1 мм. Жады картасының көлемі, - 1МБ, (11000 пикет) .
4. Ресей тахеометрлері

8
Техникалық сипаттамасы:
өлшеудің ОКҚ- сі көп болмау керек:
горизонталь бұрыштан . . . 5"(1, 5 мгон) ;
вертикаль бұрыштан . . . 7"(2, 2 мгон) ;
горизонталь бұрыштан . . . 0-ден 360°-қа дейін (0-ден 400 гон-ға дейін) ;
вертикаль бұрыштан . . . +45-тен-45°-қа дейін (+50-ден -50 гон-ға дейін) ;
зениттік ара қашықтықтан . . . 45-тен 135°-қа дейін (+50-ден 150 ган-ға дейін) ;
жоғарғы шек 1 призмамен . . . 1000*
жоғарғы шек 6 призмамен . . . 2000*
Тахеометр тұтынатын орташа қуат, Вт: көру дүрбісі
үлкейту . . . 30х есе
бұрыштық аймақ . . . 1º30'
визирлеу диапазоны, м . . . 1, 5-нан ∞-ке дейін
көрініс . . . тура
Оптикалық центрир
үлкейту . . . 2, 9х есе
бұрыштық аймақ . . . 3º
көздеу диапазоны, м . . . 0, 6-дан ∞-ке дейін.
деңгейлеуіш бөлу бағасы
цилиндрлік . . . 30"
дөңгелек . . . 10'

9

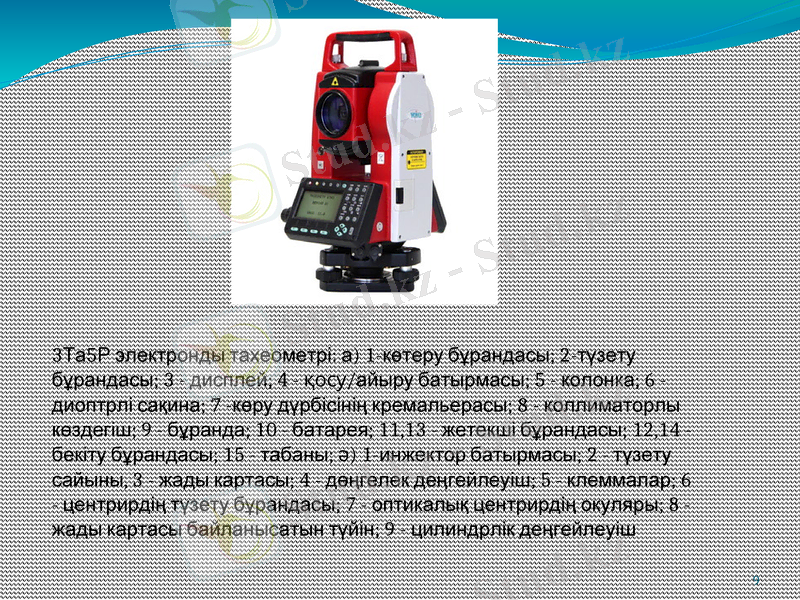

3Та5Р электронды тахеометрі: а) 1-көтеру бұрандасы; 2-түзету бұрандасы; 3 - дисплей; 4 - қосу/айыру батырмасы; 5 - колонка; 6 - диоптрлі сақина; 7 -көру дүрбісінің кремальерасы; 8 - коллиматорлы көздегіш; 9 - бұранда; 10 - батарея; 11, 13 - жетекші бұрандасы; 12, 14 - бекіту бұрандасы; 15 - табаны; ә) 1-инжектор батырмасы; 2 - түзету сайыны, 3 - жады картасы; 4 - дөңгелек деңгейлеуіш; 5 - клеммалар; 6 - центрирдің түзету бұрандасы; 7 - оптикалық центрирдің окуляры; 8 - жады картасы байланысатын түйін; 9 - цилиндрлік деңгейлеуіш

10
Тахеометрмен жұмыс кезіндегі негізгі орындалатын жұмыстар

11

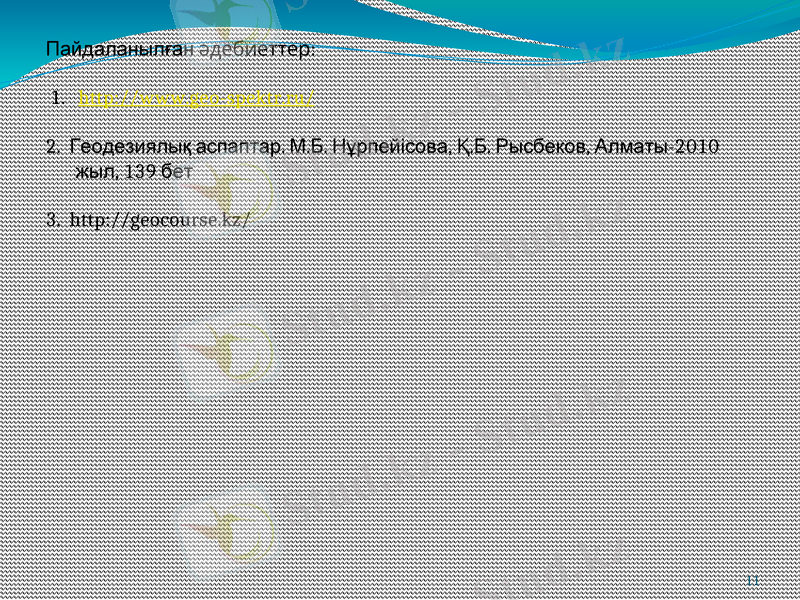

Пайдаланылған әдебиеттер:
1. http://www. geo-spektr. ru/
2. Геодезиялық аспаптар. М. Б. Нұрпейісова, Қ. Б. Рысбеков, Алматы-2010 жыл, 139 бет
3. http://geocourse. kz/

12
Назарларыңызға рахмет!!!
