Ом және Кирхгоф заңдары: тізбек түрлері мен теңдеулер

Комплексті түрдегі Ом және Кирхгоф заңдары

Орындаған: Дидарұлы Әділет

Қабылдаған: Джанузакова Раушан

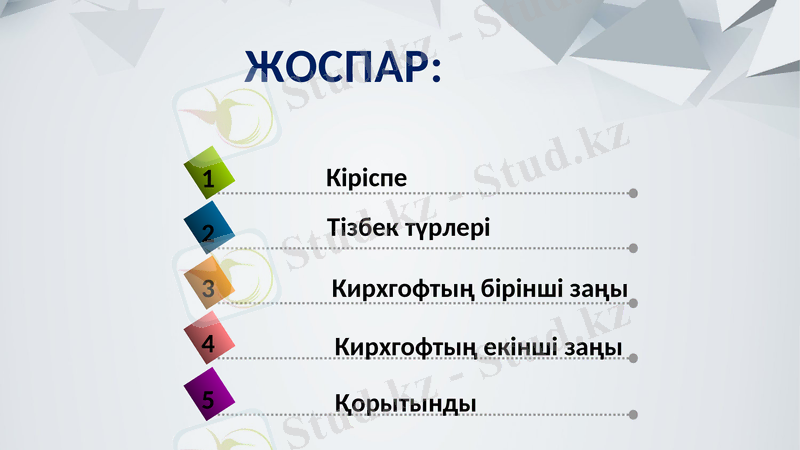

ЖОСПАР:

Кирхгофтың бірінші заңы

Тізбек түрлері

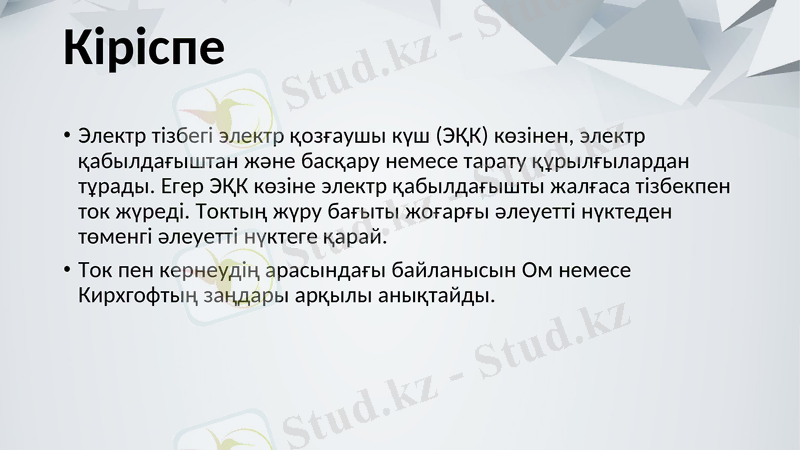

Кіріспе

Электр тізбегі электр қозғаушы күш (ЭҚК) көзінен, электр қабылдағыштан және басқару немесе тарату құрылғылардан тұрады. Егер ЭҚК көзінe электр қабылдағышты жалғаса тізбекпен ток жүреді. Токтың жүру бағыты жоғарғы әлеуетті нүктеден төменгі әлеуетті нүктеге қарай.

Ток пен кернеудің арасындағы байланысын Ом немесе Кирхгофтың заңдары арқылы анықтайды.

Тізбек түрлері

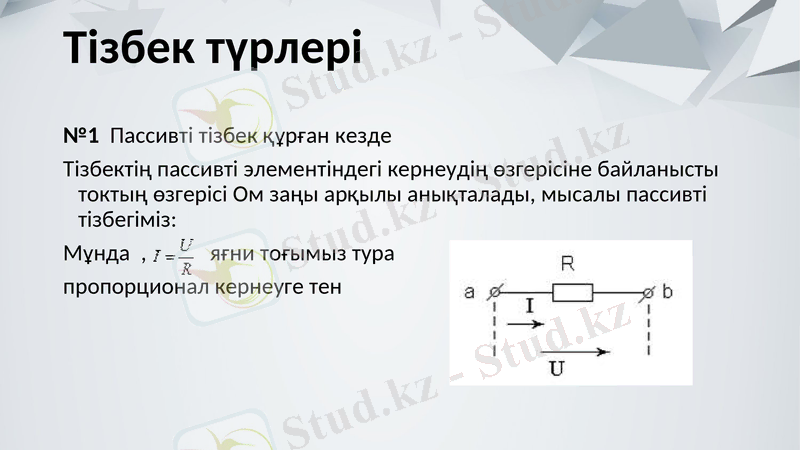

№1 Пассивті тізбек құрған кезде

Тізбектің пассивті элементіндегі кернеудің өзгерісіне байланысты токтың өзгерісі Ом заңы арқылы анықталады, мысалы пассивті тізбегіміз:

Мұнда, яғни тоғымыз тура

пропорционал кернеуге тен

Тізбек түрлері

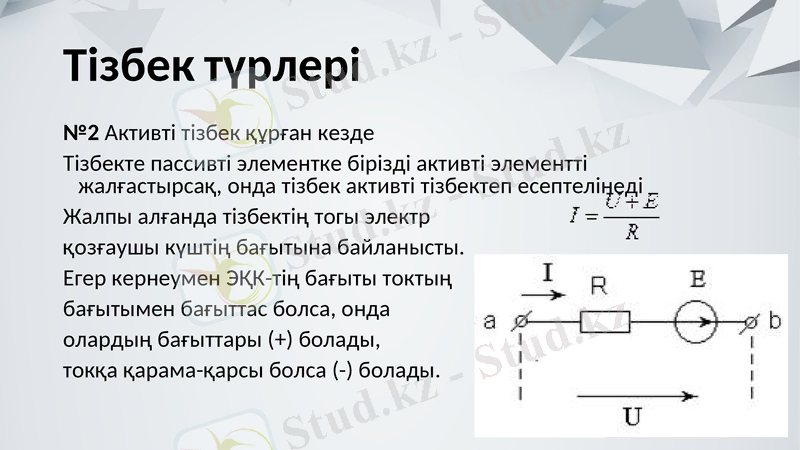

№2 Активті тізбек құрған кезде

Тізбекте пассивті элементке бірізді активті элементті жалғастырсақ, онда тізбек активті тізбектеп есептелінеді

Жалпы алғанда тізбектің тогы электр

қозғаушы күштің бағытына байланысты.

Егер кернеумен ЭҚК-тің бағыты токтың

бағытымен бағыттас болса, онда

олардың бағыттары (+) болады,

токқа қарама-қарсы болса (-) болады.

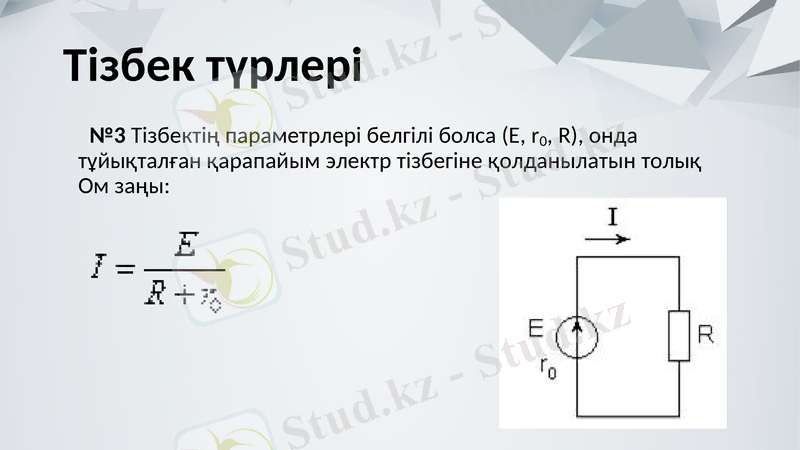

Тізбек түрлері

№3 Тізбектің параметрлері белгілі болса (Е, r0, R), онда тұйықталған қарапайым электр тізбегіне қолданылатын толық Ом заңы:

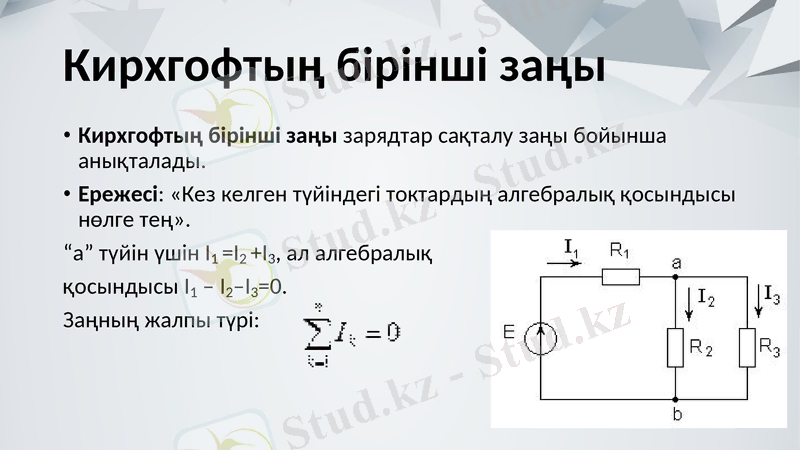

Кирхгофтың бірінші заңы

Кирхгофтың бірінші заңы зарядтар сақталу заңы бойынша анықталады.

Ережесі: «Кез келген түйіндегі токтардың алгебралық қосындысы нөлге тең».

“а” түйін үшін I1 =I2 +I3, ал алгебралық

қосындысы I1 - I2-I3=0.

Заңның жалпы түрі:

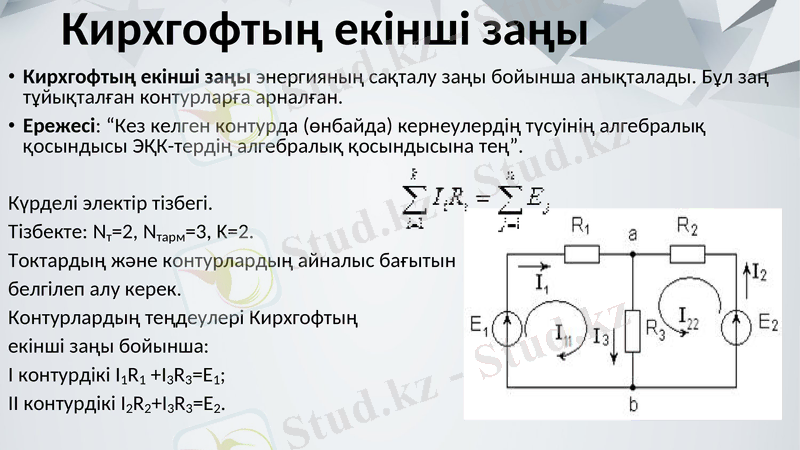

Кирхгофтың екінші заңы

Кирхгофтың екінші заңы энергияның сақталу заңы бойынша анықталады. Бұл заң тұйықталған контурларға арналған.

Ережесі: “Кез келген контурда (өнбайда) кернеулердің түсуінің алгебралық қосындысы ЭҚК-тердің алгебралық қосындысына тең”.

Күрделі электір тізбегі.

Тізбекте: Nт=2, Nтарм=3, K=2.

Токтардың және контурлардың айналыс бағытын

белгілеп алу керек.

Контурлардың теңдеулері Кирхгофтың

екінші заңы бойынша:

I контурдікі I1R1 +I3R3=E1;

II контурдікі I2R2+I3R3=E2.

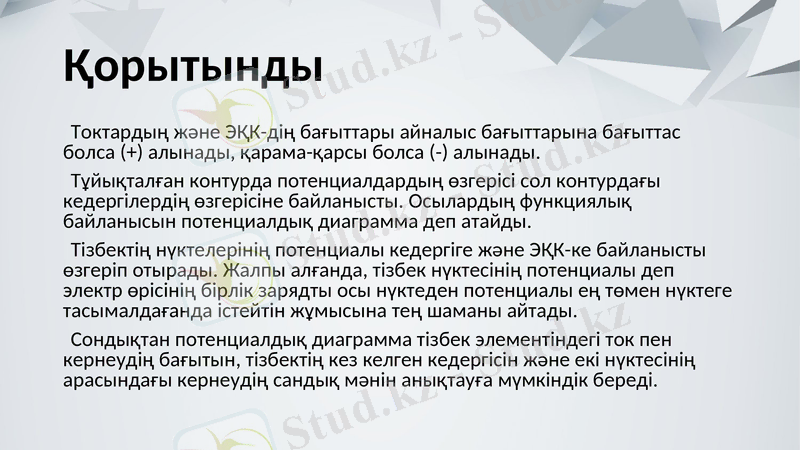

Қорытынды

Токтардың және ЭҚК-дің бағыттары айналыс бағыттарына бағыттас болса (+) алынады, қарама-қарсы болса (-) алынады.

Тұйықталған контурда потенциалдардың өзгерісі сол контурдағы кедергілердің өзгерісіне байланысты. Осылардың функциялық байланысын потенциалдық диаграмма деп атайды.

Тізбектің нүктелерінің потенциалы кедергіге және ЭҚК-ке байланысты өзгеріп отырады. Жалпы алғанда, тізбек нүктесінің потенциалы деп электр өрісінің бірлік зарядты осы нүктеден потенциалы ең төмен нүктеге тасымалдағанда істейтін жұмысына тең шаманы айтады.

Сондықтан потенциалдық диаграмма тізбек элементіндегі ток пен кернеудің бағытын, тізбектің кез келген кедергісін және екі нүктесінің арасындағы кернеудің сандық мәнін анықтауға мүмкіндік береді.
