Электрофизиологиялық сигналдарды өңдеу әдістері

Презентация қосу

Қазақстан
Қазақстан Республикасының
Республикасының Денсаулық
Денсаулық сақтау
сақтау
Министрлігі.
Министрлігі.
Семей
Семей Мемлекеттік
Мемлекеттік Медицина
Медицина Университеті.
Университеті.
Медицинадағы
Медицинадағы ІТ
ІТ технологиялар
технологиялар кафедрасы.
кафедрасы.

СӨЖ
Тақырыбы::“Электрофизиологиялық
Тақырыбы
сигналдарды өңдеу әдістері”

Орындаған: Сайлаубек Е.С.

Тексерген: Букатаева А.Б.
Семей 2018ж
Жоспар:
Кіріспе.
Негізгі бөлім:
2.1Электрофизиологиялық зерттеулердегі
электроттардың маңызы.
2.2 Жалпақ электродтар тобы.
2.3 .
Қорытынды.
I.Кіріспе:
Электрофизиология-электр тірі ұлпалардың
құбылыстарды,сондайақ электр тогының олардың
әсерін зерттейтін физиологияның
бірі.Электрофизиологиялық зерттеулерді өткізуінің
кезінде электродтарды электір сигналдарды
қабылдау үшін қолданылады. Электродтарға
қойылатын талаптар: олар потенциалдарды
әрқашан өзгертпеу керек тітіркендірмеу керек олар
потенциалдарды қабылдаған кезде ешқандай
артефакттар өз әсерін тигізбеу керек олардың
механикалық қабілеті өте берік болу керек, бірақ
эластикалық қасиеттері сақталу керек, дайындау
технологиясы жоғары деңгейде болу керек және
олар үнемді болу керек.
Луиджи Галвани
Луии́ джи Гальваи́ ни (итал. Luigi Galvani, 9
қыркүйек 1737 — 4 желтоқсан 1798) —
италия дәрігері, анатомы, физиологі және
физигі, экспериментік электрофизиология
мен электрофизиологияның негізін
қалаушысы. Алғаш болып бұлшықет
түзілісіндегі электрика құбылыстарын («тірі
электрқуат») зерттеді.Жануарлардың
тіндеріндегі электр құбылыстарының
доктринасын жасушаларын ашты.
Галванидің ізбасарларының бірі оның
қарындасы Джованни Алдини болды, ол
Галванидің теориялық білімдерін
практикада қолданатын алғашқылардың
бірі болды. Ол бұлшықеттердің
қысылуындағы электр құбылыстарына
қатысты, немесе өлтірілген
қылмыскерлердің мәйіттеріне қатысты
эксперименттер жүргізе бастады.

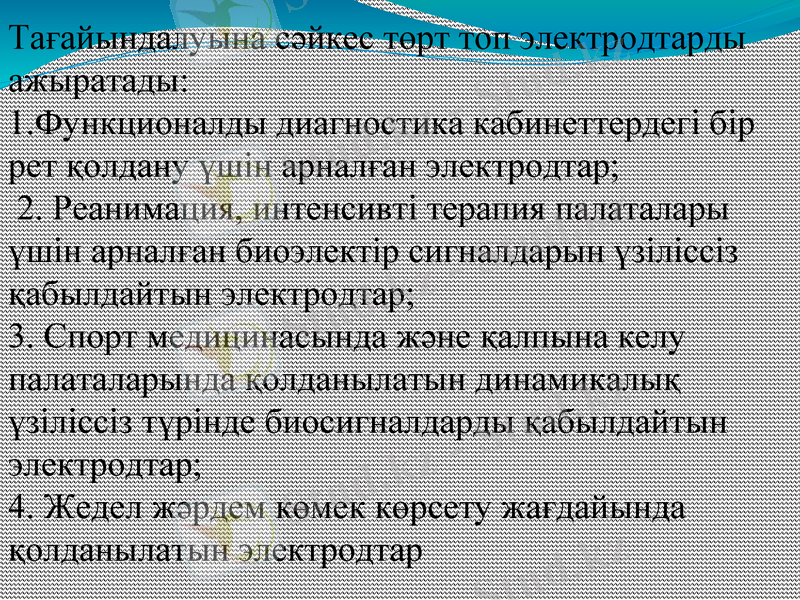

Тағайындалуына сәйкес төрт топ электродтарды
ажыратады:
1.Функционалды диагностика кабинеттердегі бір
рет қолдану үшін арналған электродтар;
2. Реанимация, интенсивті терапия палаталары
үшін арналған биоэлектір сигналдарын үзіліссіз
қабылдайтын электродтар;
3. Спорт медицинасында және қалпына келу
палаталарында қолданылатын динамикалық
үзіліссіз түрінде биосигналдарды қабылдайтын
электродтар;
4. Жедел жәрдем көмек көрсету жағдайында
қолданылатын электродтар

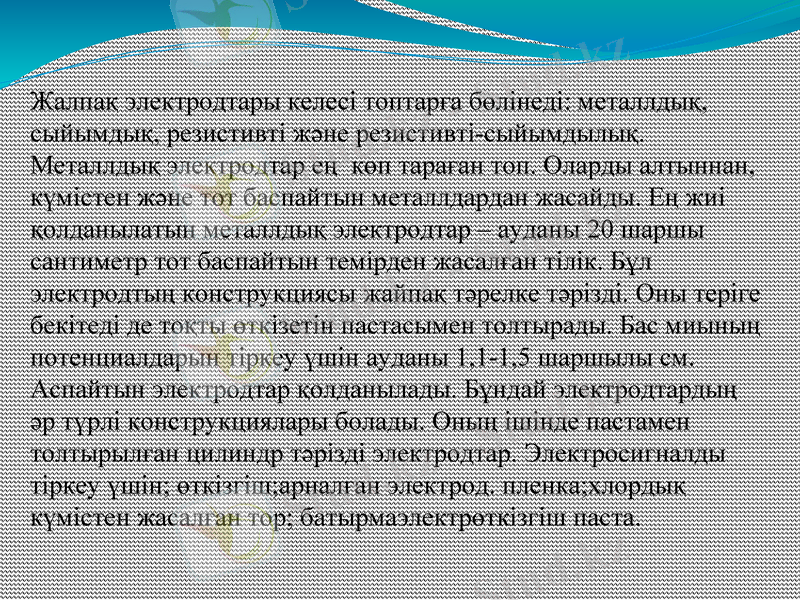

Жалпақ электродтары келесі топтарға бөлінеді: металлдық,
сыйымдық, резистивті және резистивті-сыйымдылық.
Металлдық электродтар ең көп тараған топ. Оларды алтыннан,
күмістен және тот баспайтын металлдардан жасайды. Ең жиі
қолданылатын металлдық электродтар – ауданы 20 шаршы
сантиметр тот баспайтын темірден жасалған тілік. Бұл
электродтың конструкциясы жайпақ тәрелке тәрізді. Оны теріге
бекітеді де тоқты өткізетін пастасымен толтырады. Бас миының
потенциалдарын тіркеу үшін ауданы 1,1-1,5 шаршылы см.
Аспайтын электродтар қолданылады. Бұндай электродтардың
әр түрлі конструкциялары болады. Оның ішінде пастамен
толтырылған цилиндр тәрізді электродтар. Электросигналды
тіркеу үшін; өткізгіш;арналған электрод. пленка;хлордық
күмістен жасалған тор; батырмаэлектрөткізгіш паста.

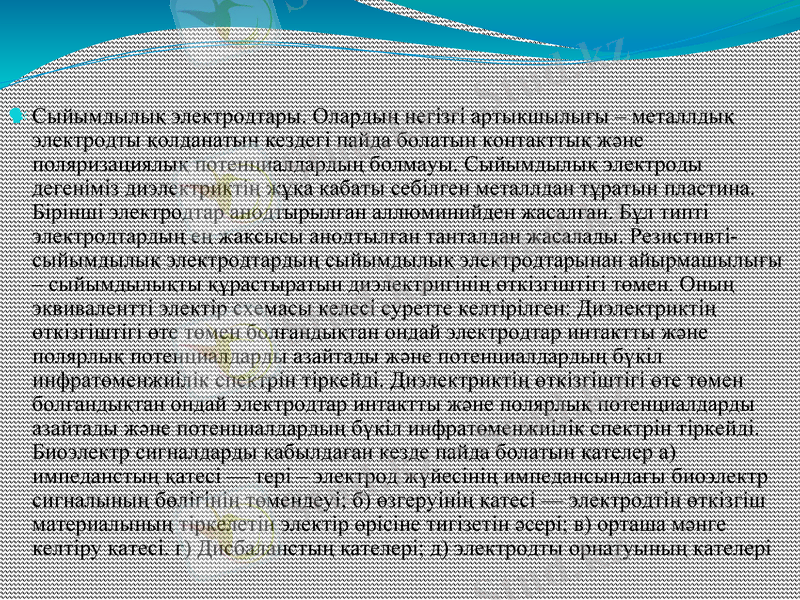

Сыйымдылық электродтары. Олардың негізгі артықшылығы – металлдық
электродты қолданатын кездегі пайда болатын контакттық және
поляризациялық потенциалдардың болмауы. Сыйымдылық электроды
дегеніміз диэлектриктің жұқа қабаты себілген металлдан тұратын пластина.
Бірінші электродтар анодтырылған аллюминийден жасалған. Бұл типті
электродтардың ең жақсысы анодтылған танталдан жасалады. Резистивті-
сыйымдылық электродтардың сыйымдылық электродтарынан айырмашылығы
– сыйымдылықты құрастыратын диэлектригінің өткізгіштігі төмен. Оның
эквивалентті электір схемасы келесі суретте келтірілген: Диэлектриктің
өткізгіштігі өте төмен болғандықтан ондай электродтар интактты және
полярлық потенциалдарды азайтады және потенциалдардың бүкіл
инфратөменжиілік спектрін тіркейді. Диэлектриктің өткізгіштігі өте төмен
болғандықтан ондай электродтар интактты және полярлық потенциалдарды
азайтады және потенциалдардың бүкіл инфратөменжиілік спектрін тіркейді.
Биоэлектр сигналдарды қабылдаған кезде пайда болатын қателер а)
импеданстың қатесі — тері – электрод жүйесінің импедансындағы биоэлектр
сигналының бөлігінің төмендеуі; б) өзгеруінің қатесі — электродтің өткізгіш
материалының тіркелетін электір өрісіне тигізетін әсері; в) орташа мәнге
келтіру қатесі. г) Дисбаланстың қателері; д) электродты орнатуының қателері

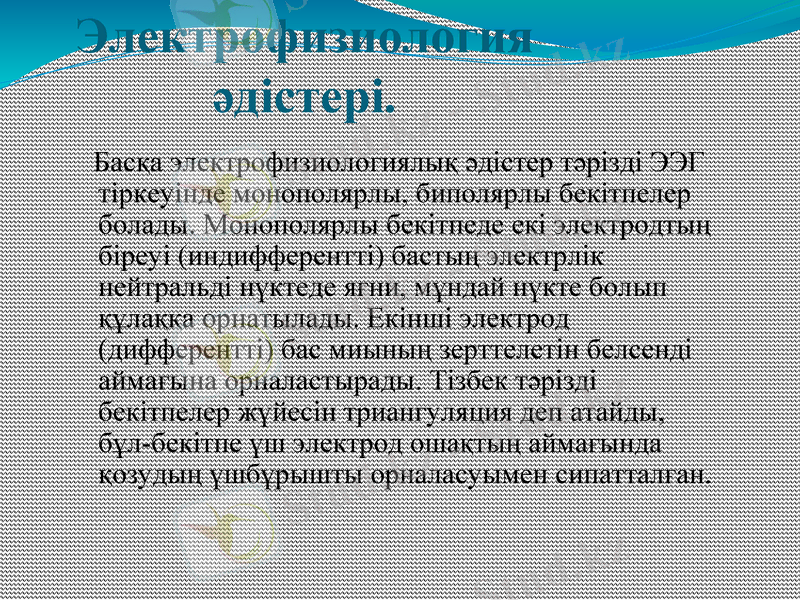

Электрофизиология әдістері.
Басқа электрофизиологиялық әдістер тәрізді ЭЭГ
тіркеуінде монополярлы, биполярлы бекітпелер
болады. Монополярлы бекітпеде екі электродтың
біреуі (индифферентті) бастың электрлік
нейтральді нүктеде яғни, мұндай нүкте болып
құлаққа орнатылады. Екінші электрод
(дифферентті) бас миының зерттелетін белсенді
аймағына орналастырады. Тізбек тәрізді
бекітпелер жүйесін триангуляция деп атайды, бұл-
бекітпе үш электрод ошақтың аймағында қозудың
үшбұрышты орналасуымен сипатталған.

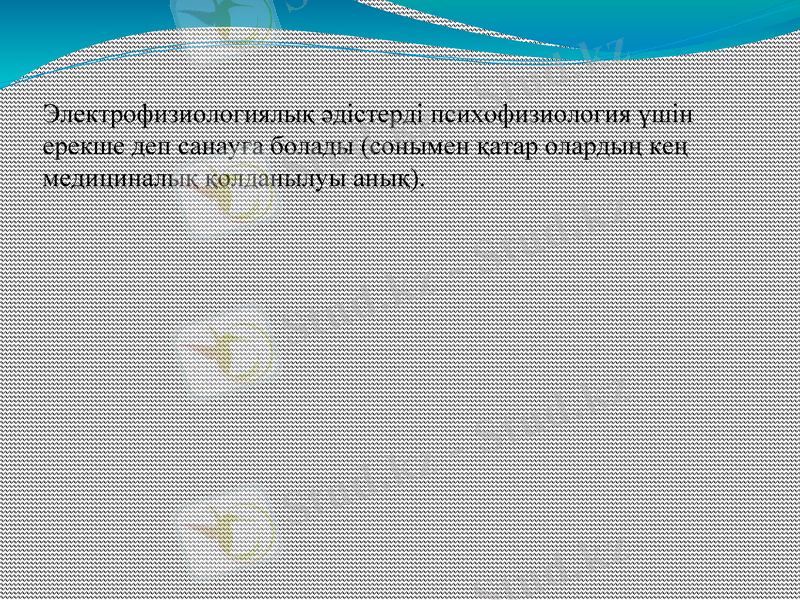

Электрофизиологиялық әдістерді психофизиология үшін
ерекше деп санауға болады (сонымен қатар олардың кең
медициналық қолданылуы анық).

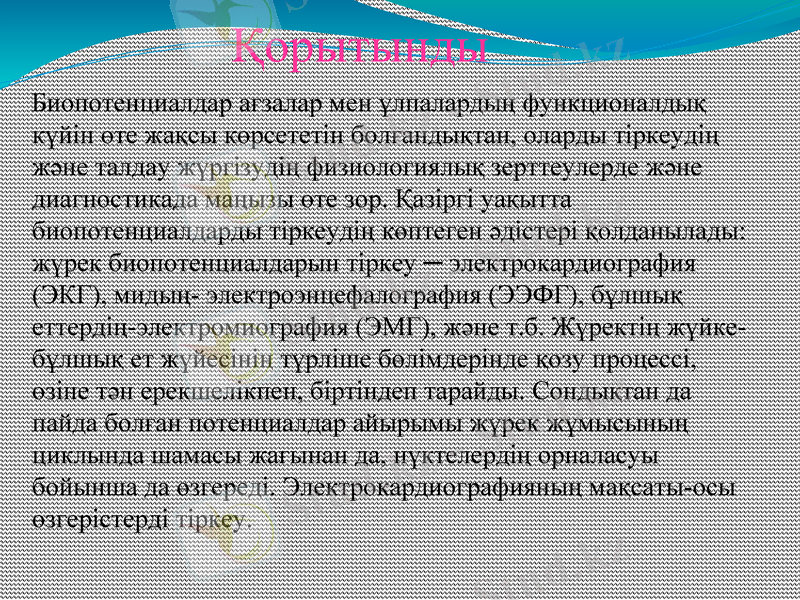

Қорытынды
Биопотенциалдар ағзалар мен ұлпалардың функционалдық
күйін өте жақсы көрсететін болғандықтан, оларды тіркеудің
және талдау жүргізудің физиологиялық зерттеулерде және
диагностикада маңызы өте зор. Қазіргі уақытта
биопотенциалдарды тіркеудің көптеген әдістері қолданылады:
жүрек биопотенциалдарын тіркеу ─ электрокардиография
(ЭКГ), мидың- электроэнцефалография (ЭЭФГ), бұлшық
еттердің-электромиография (ЭМГ), және т.б. Жүректің жүйке-
бұлшық ет жүйесінің түрліше бөлімдерінде қозу процессі,
өзіне тән ерекшелікпен, біртіндеп тарайды. Сондықтан да
пайда болған потенциалдар айырымы жүрек жұмысының
циклында шамасы жағынан да, нүктелердің орналасуы
бойынша да өзгереді. Электрокардиографияның мақсаты-осы
өзгерістерді тіркеу.

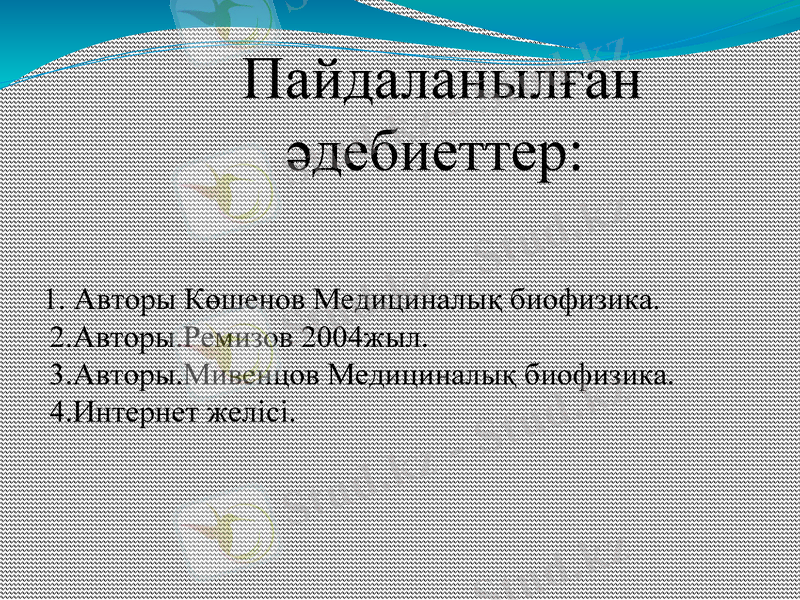

Пайдаланылған

әдебиеттер:
1. Авторы Көшенов Медициналық биофизика.
2.Авторы.Ремизов 2004жыл.
3.Авторы.Мивенцов Медициналық биофизика.
4.Интернет желісі.
