MULTISIM БАҒДАРЛАМАСЫ
Презентация қосу
MULTISIM БАҒДАРЛАМАСЫ
ОРЫНДАҒАН: ДИДАРҰЛЫ ӘДІЛЕТ

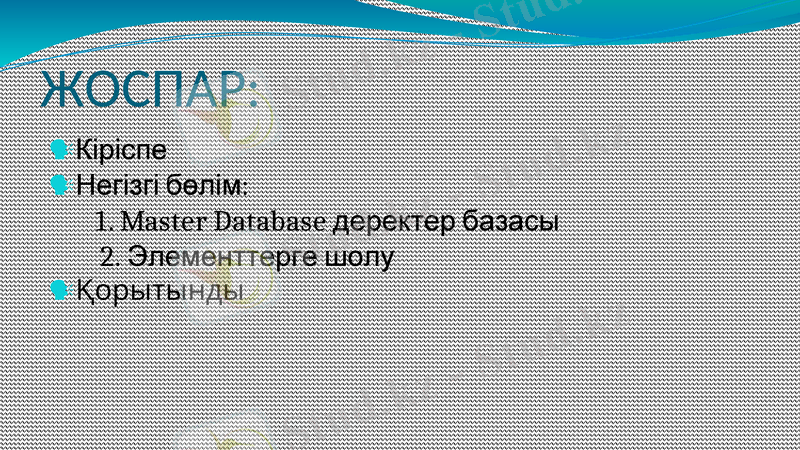

ЖОСПАР:
Кіріспе
Негізгі бөлім:
1. Master Database деректер базасы
2. Элементтерге шолу
Қорытынды

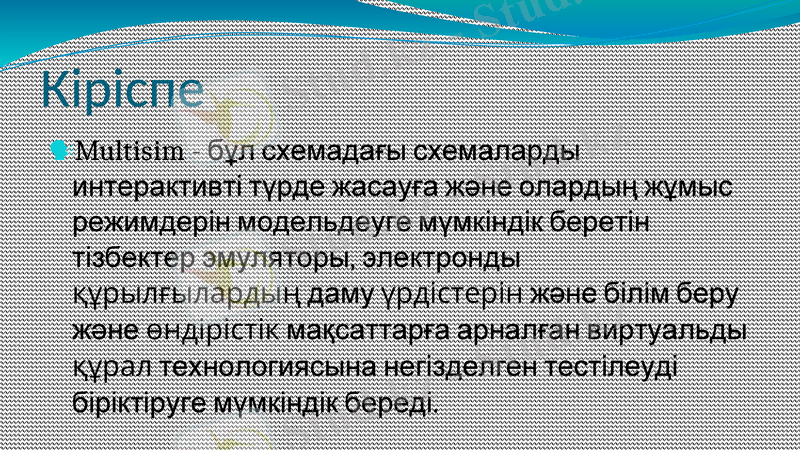

Кіріспе
Multisim - бұл схемадағы схемаларды
интерактивті түрде жасауға және олардың
жұмыс режимдерін модельдеуге мүмкіндік
беретін тізбектер эмуляторы, электронды
құрылғылардың даму үрдістерін және білім
беру және өндірістік мақсаттарға арналған
виртуальды құрал технологиясына
негізделген тестілеуді біріктіруге
мүмкіндік береді.

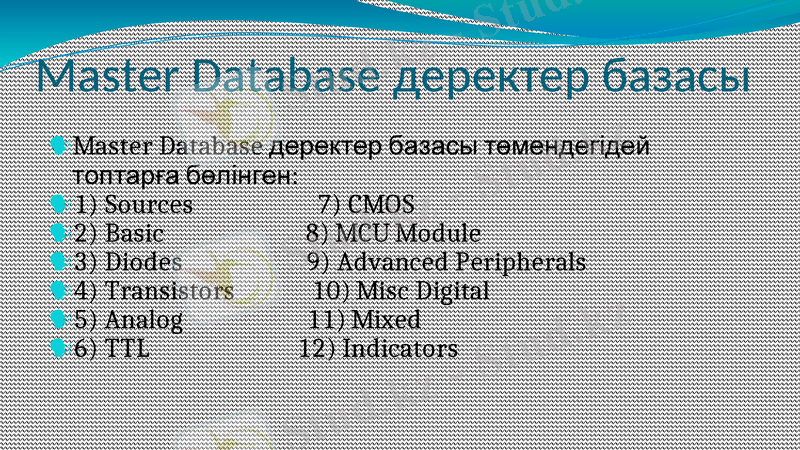

Master Database деректер базасы
Master Database деректер базасы төмендегідей
топтарға бөлінген:
1) Sources 7) CMOS
2) Basic 8) MCU Module
3) Diodes 9) Advanced Peripherals
4) Transistors 10) Misc Digital
5) Analog 11) Mixed
6) TTL 12) Indicators

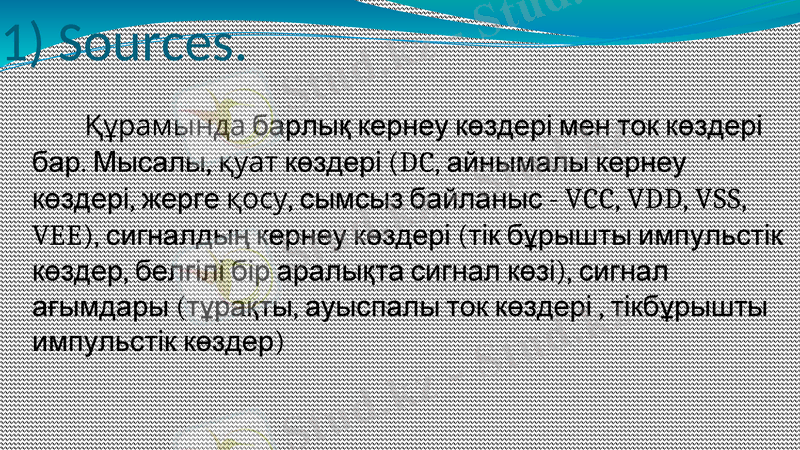

1) Sources.
Құрамында барлық кернеу көздері мен ток
көздері бар. Мысалы, қуат көздері (DC,
айнымалы кернеу көздері, жерге қосу, сымсыз
байланыс - VCC, VDD, VSS, VEE), сигналдың
кернеу көздері (тік бұрышты импульстік көздер,
белгілі бір аралықта сигнал көзі), сигнал
ағымдары (тұрақты, ауыспалы ток көздері ,
тікбұрышты импульстік көздер)

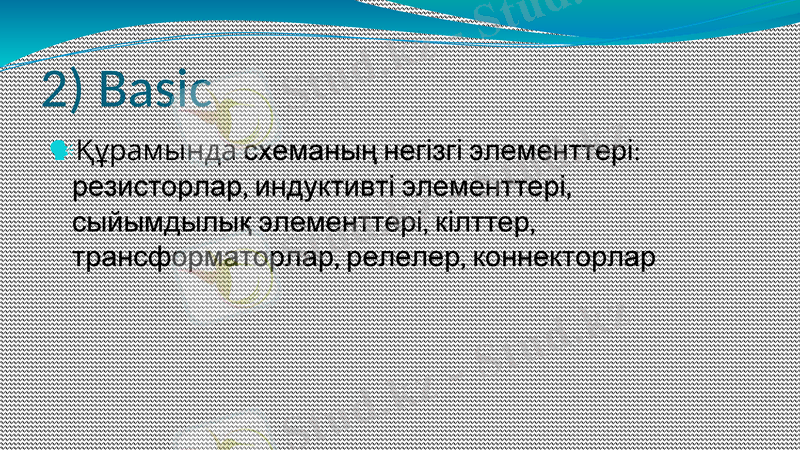

2) Basic
Құрамында схеманың негізгі элементтері:
резисторлар, индуктивті элементтері,
сыйымдылық элементтері, кілттер,
трансформаторлар, релелер, коннекторлар

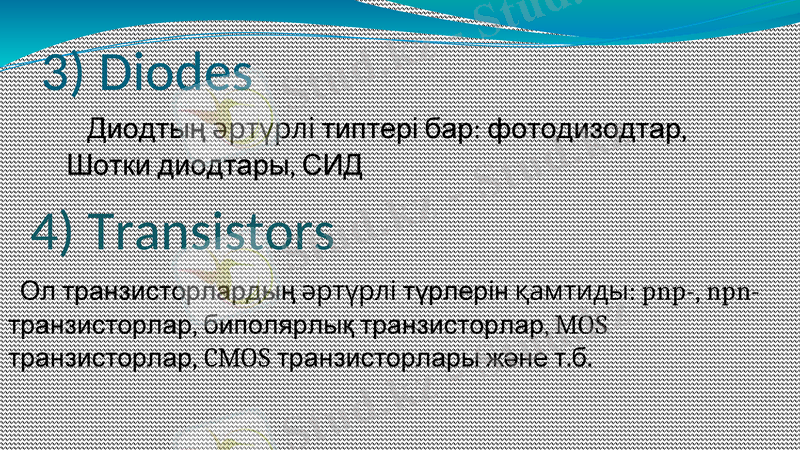

3) Diodes
Диодтың әртүрлі типтері бар:
фотодизодтар, Шотки диодтары, СИД
4) Transistors
Ол транзисторлардың әртүрлі түрлерін қамтиды:
pnp-, npn-транзисторлар, биполярлық транзисторлар,
MOS транзисторлар, CMOS транзисторлары және т.б.

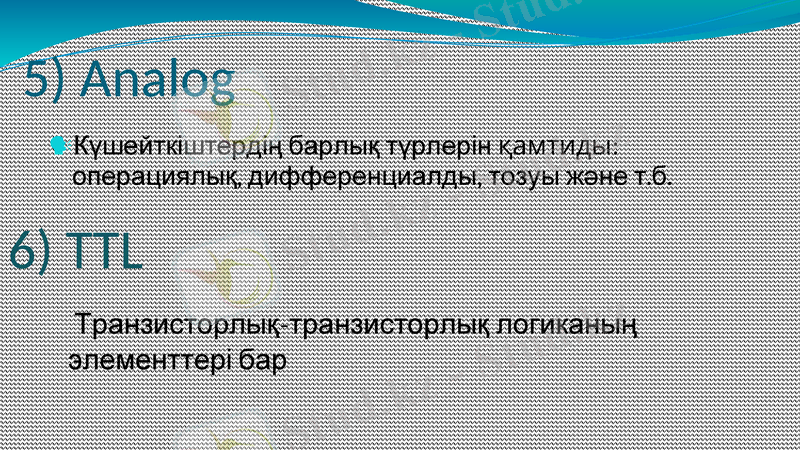

5) Analog
Күшейткіштердің барлық түрлерін қамтиды:
операциялық, дифференциалды, тозуы және т.б.
6) TTL
Транзисторлық-транзисторлық логиканың
элементтері бар

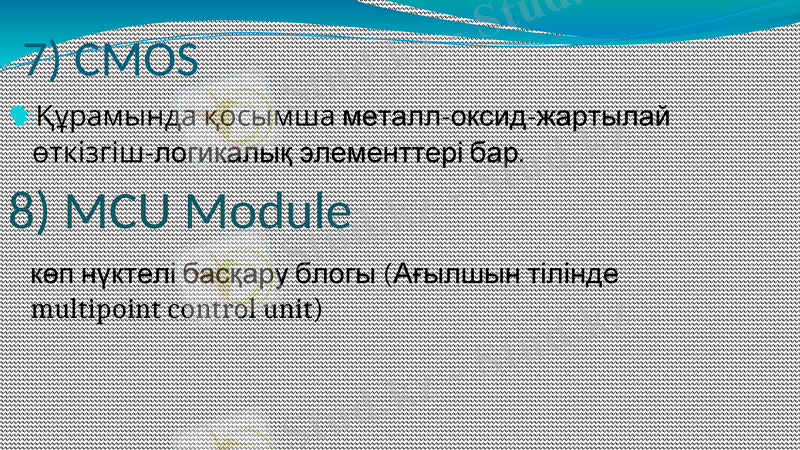

7) CMOS
Құрамында қосымша металл-оксид-
жартылай өткізгіш-логикалық элементтері
бар.
8) MCU Module
көп нүктелі басқару блогы (Ағылшын тілінде
multipoint control unit)

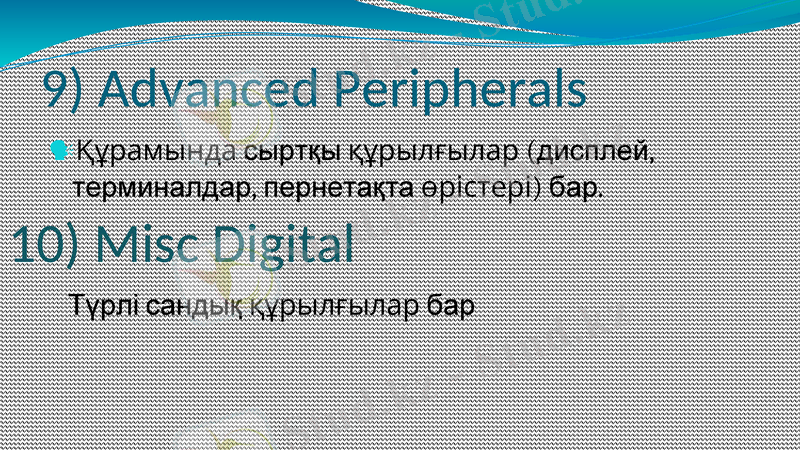

9) Advanced Peripherals
Құрамында сыртқы құрылғылар (дисплей,
терминалдар, пернетақта өрістері) бар.
10) Misc Digital
Түрлі сандық құрылғылар бар

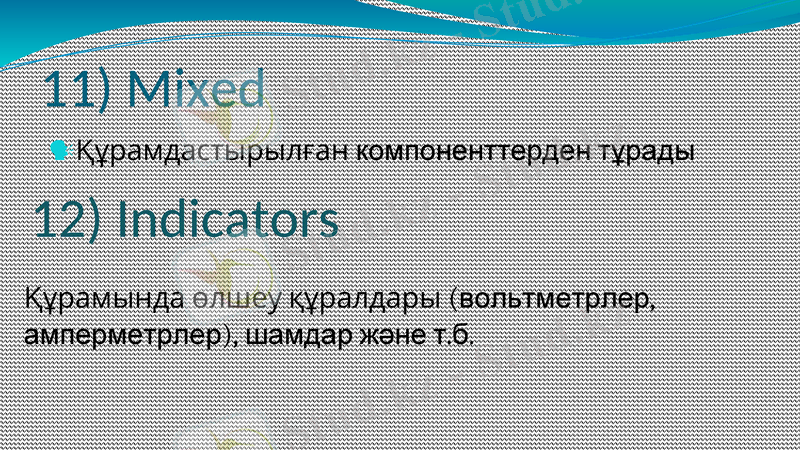

11) Mixed
Құрамдастырылған компоненттерден
тұрады
12) Indicators
Құрамында өлшеу құралдары (вольтметрлер,
амперметрлер), шамдар және т.б.

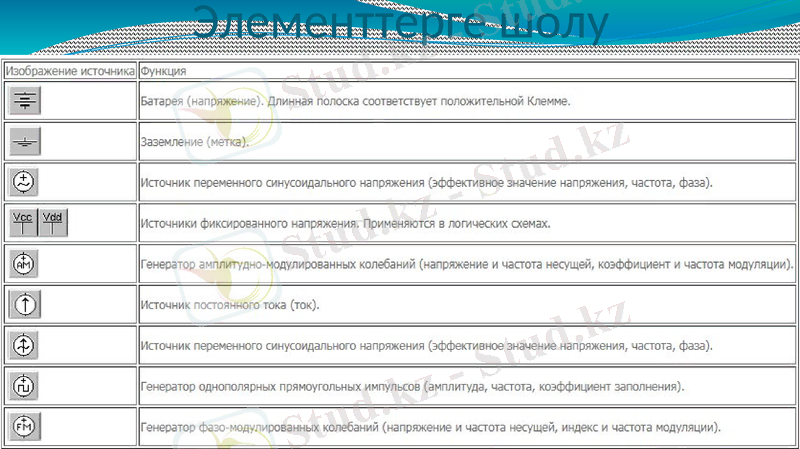

Элементтерге шолу

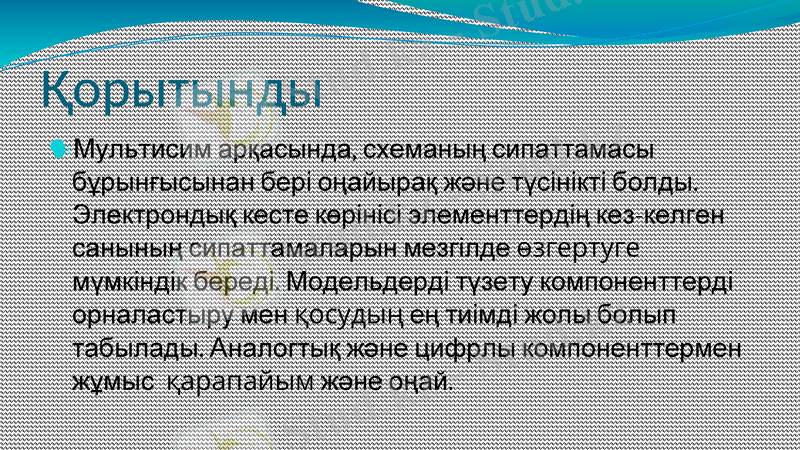

Қорытынды
Мультисим арқасында, схеманың сипаттамасы
бұрынғысынан бері оңайырақ және түсінікті
болды. Электрондық кесте көрінісі
элементтердің кез-келген санының
сипаттамаларын мезгілде өзгертуге мүмкіндік
береді. Модельдерді түзету компоненттерді
орналастыру мен қосудың ең тиімді жолы болып
табылады. Аналогтық және цифрлы
компоненттермен жұмыс қарапайым және оңай.
