Керамикалық
бұйымдарды кептіру
технологиясының
негіздері

Орындаған: Шаймарданова
Асель
Тексерген: Жарылғапов С.М.

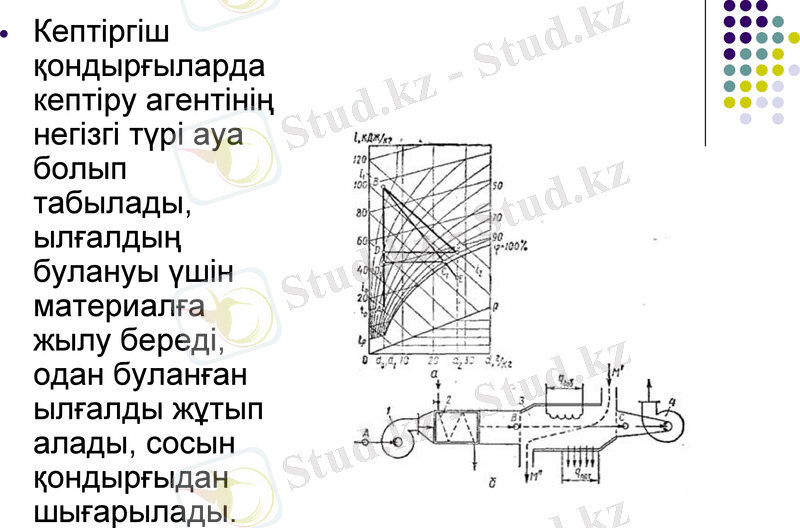

Кептіргіш
қондырғыларда
кептіру агентінің
негізгі түрі ауа
болып
табылады,
ылғалдың
булануы үшін
материалға
жылу береді,
одан буланған
ылғалды жұтып
алады, сосын
қондырғыдан
шығарылады.

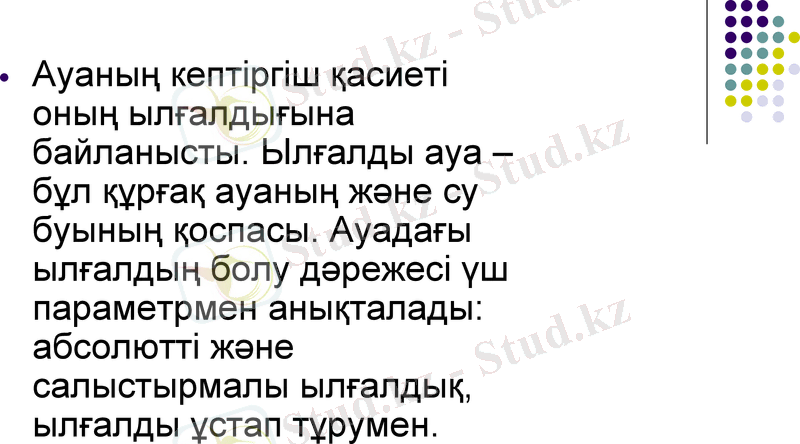

Ауаның кептіргіш қасиеті
оның ылғалдығына
байланысты. Ылғалды ауа –
бұл құрғақ ауаның және су
буының қоспасы. Ауадағы
ылғалдың болу дәрежесі үш
параметрмен анықталады:
абсолютті және
салыстырмалы ылғалдық,
ылғалды ұстап тұрумен.

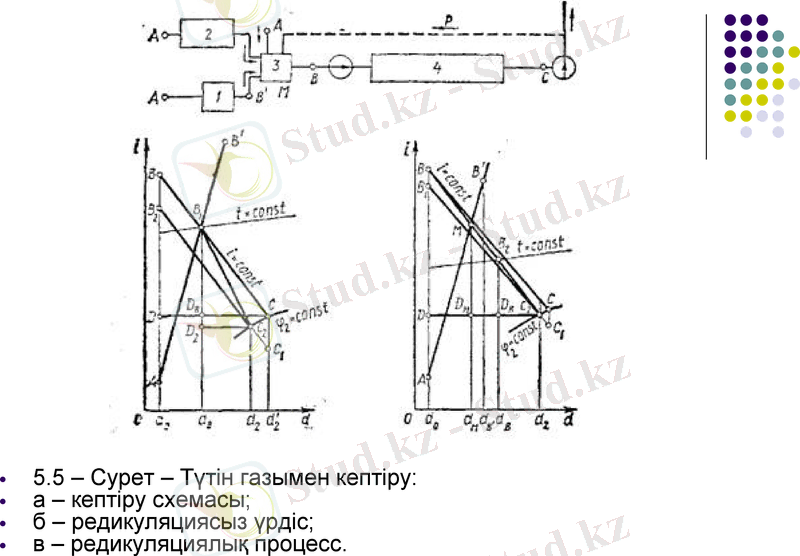

5.5 – Сурет – Түтін газымен кептіру:
а – кептіру схемасы;
б – редикуляциясыз үрдіс;
в – редикуляциялық процесс.

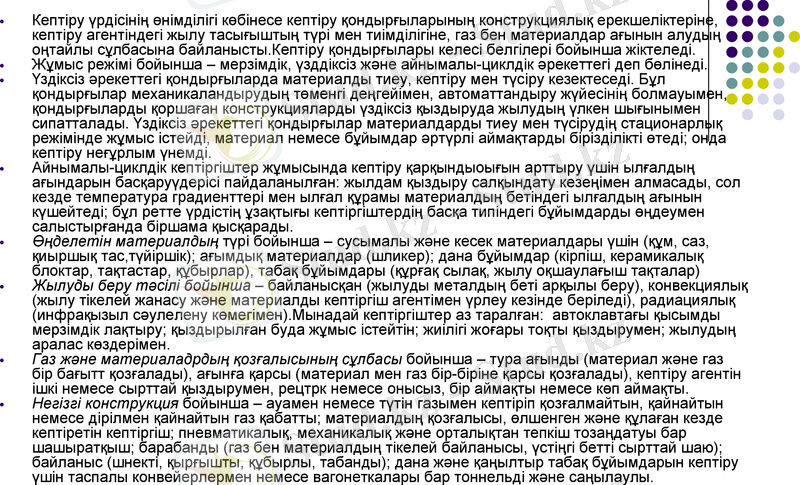

Кептіру үрдісінің өнімділігі көбінесе кептіру қондырғыларының конструкциялық ерекшеліктеріне,
кептіру агентіндегі жылу тасығыштың түрі мен тиімділігіне, газ бен материалдар ағынын алудың
оңтайлы сұлбасына байланысты.Кептіру қондырғылары келесі белгілері бойынша жіктеледі.
Жұмыс режімі бойынша – мерзімдік, үзддіксіз және айнымалы-циклдік әрекеттегі деп бөлінеді.
Үздіксіз әрекеттегі қондырғыларда материалды тиеу, кептіру мен түсіру кезектеседі. Бұл
қондырғылар механикаландырудың төменгі деңгейімен, автоматтандыру жүйесінің болмауымен,
қондырғыларды қоршаған конструкцияларды үздіксіз қыздыруда жылудың үлкен шығынымен
сипатталады. Үздіксіз әрекеттегі қондырғылар материалдарды тиеу мен түсірудің стационарлық
режімінде жұмыс істейді, материал немесе бұйымдар әртүрлі аймақтарды бірізділікті өтеді; онда
кептіру неғұрлым үнемді.
Айнымалы-циклдік кептіргіштер жұмысында кептіру қарқындыоығын арттыру үшін ылғалдың
ағындарын басқаруүдерісі пайдаланылған: жылдам қыздыру салқындату кезеңімен алмасады, сол
кезде температура градиенттері мен ылғал құрамы материалдың бетіндегі ылғалдың ағынын
күшейтеді; бұл ретте үрдістің ұзақтығы кептіргіштердің басқа типіндегі бұйымдарды өңдеумен
салыстырғанда біршама қысқарады.
Өңделетін материалдың түрі бойынша – сусымалы және кесек материалдары үшін (құм, саз,
қиыршық тас,түйіршік); ағымдық материалдар (шликер); дана бұйымдар (кірпіш, керамикалық
блоктар, тақтастар, құбырлар), табақ бұйымдары (құрғақ сылақ, жылу оқшаулағыш тақталар)
Жылуды беру тәсілі бойынша – байланысқан (жылуды металдың беті арқылы беру), конвекциялық
(жылу тікелей жанасу және материалды кептіргіш агентімен үрлеу кезінде беріледі), радиациялық
(инфрақызыл сәулелену көмегімен).Мынадай кептіргіштер аз таралған: автоклавтағы қысымды
мерзімдік лақтыру; қыздырылған буда жұмыс істейтін; жиілігі жоғары тоқты қыздырумен; жылудың
аралас көздерімен.
Газ және материаладрдың қозғалысының сұлбасы бойынша – тура ағынды (материал және газ бір
бағытт қозғалады), ағынға қарсы (материал мен газ бір-біріне қарсы қозғалады), кептіру агентін ішкі
немесе сырттай қыздырумен, рецтрк немесе онысыз, бір аймақты немесе көп аймақты.
Негізгі конструкция бойынша – ауамен немесе түтін газымен кептіріп қозғалмайтын, қайнайтын
немесе дірілмен қайнайтын газ қабатты; материалдың қозғалысы, өлшенген және құлаған кезде
кептіретін кептіргіш; пневматикалық, механикалық және орталықтан тепкіш тозаңдатуы бар
шашыратқыш; барабанды (газ бен материалдың тікелей байланысы, үстіңгі бетті сырттай шаю);
байланыс (шнекті, қырғышты, құбырлы, табанды); дана және қаңылтыр табақ бұйымдарын кептіру
үшін таспалы конвейерлермен немесе вагонеткалары бар тоннельді және саңылаулы.

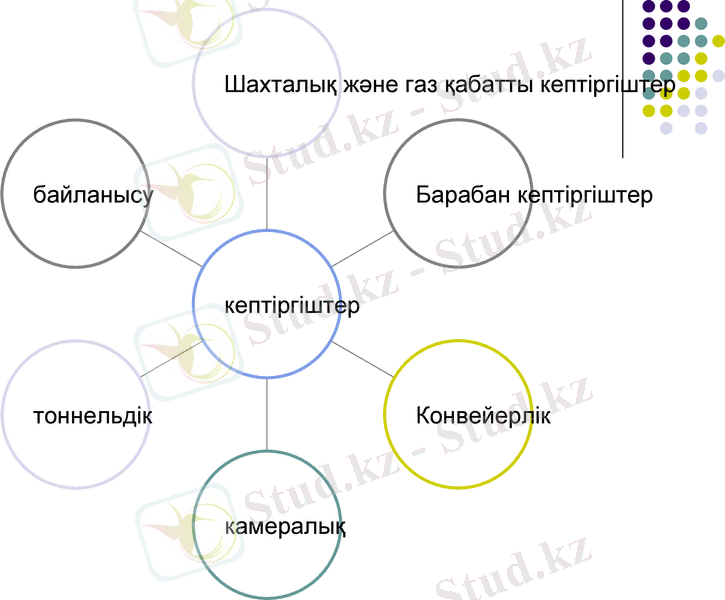

Шахталық және газ қабатты кептіргіштер

Барабан кептіргіштер
байланысу

кептіргіштер

тоннельдік Конвейерлік

камералық

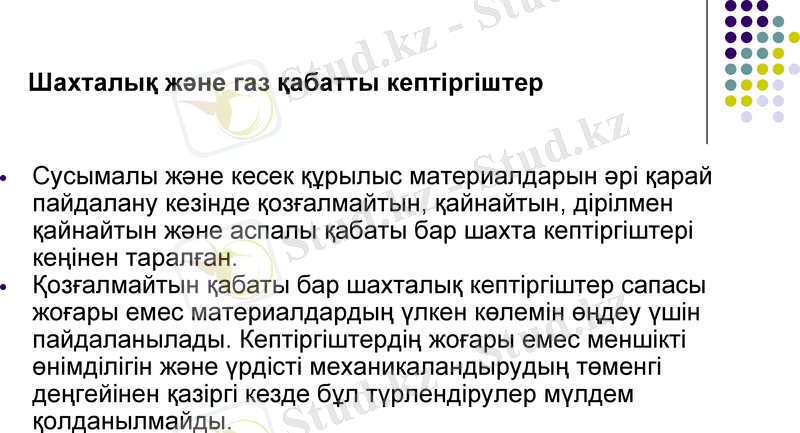

Шахталық және газ қабатты кептіргіштер

Сусымалы және кесек құрылыс материалдарын әрі қарай
пайдалану кезінде қозғалмайтын, қайнайтын, дірілмен
қайнайтын және аспалы қабаты бар шахта кептіргіштері
кеңінен таралған.
Қозғалмайтын қабаты бар шахталық кептіргіштер сапасы
жоғары емес материалдардың үлкен көлемін өңдеу үшін
пайдаланылады. Кептіргіштердің жоғары емес меншікті
өнімділігін және үрдісті механикаландырудың төменгі
деңгейінен қазіргі кезде бұл түрлендірулер мүлдем
қолданылмайды.

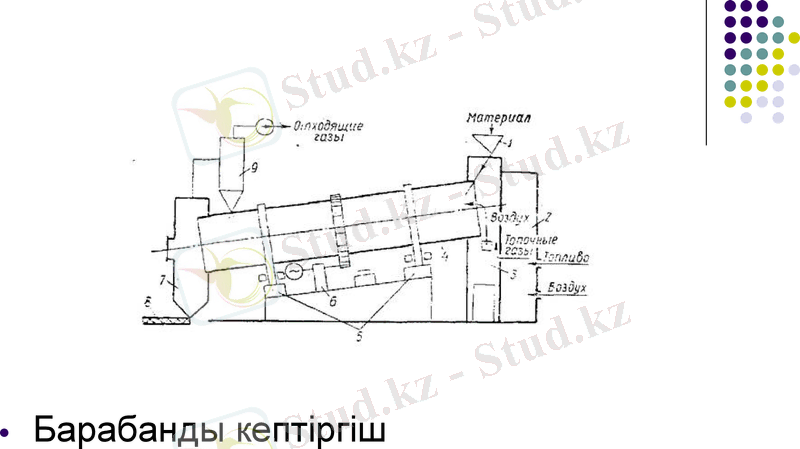

Барабанды кептіргіш

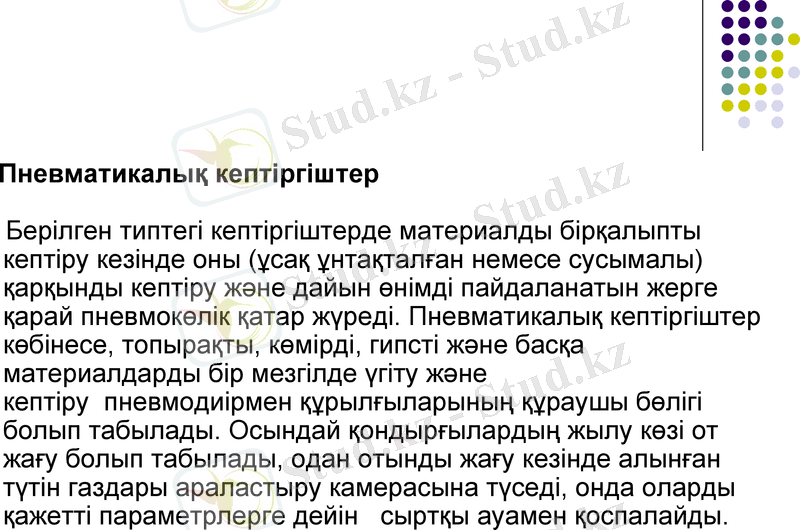

Пневматикалық кептіргіштер

Берілген типтегі кептіргіштерде материалды бірқалыпты
кептіру кезінде оны (ұсақ ұнтақталған немесе сусымалы)
қарқынды кептіру және дайын өнімді пайдаланатын жерге
қарай пневмокөлік қатар жүреді. Пневматикалық кептіргіштер
көбінесе, топырақты, көмірді, гипсті және басқа
материалдарды бір мезгілде үгіту және
кептіру пневмодиірмен құрылғыларының құраушы бөлігі
болып табылады. Осындай қондырғылардың жылу көзі от
жағу болып табылады, одан отынды жағу кезінде алынған
түтін газдары араластыру камерасына түседі, онда оларды
қажетті параметрлерге дейін сыртқы ауамен қоспалайды.

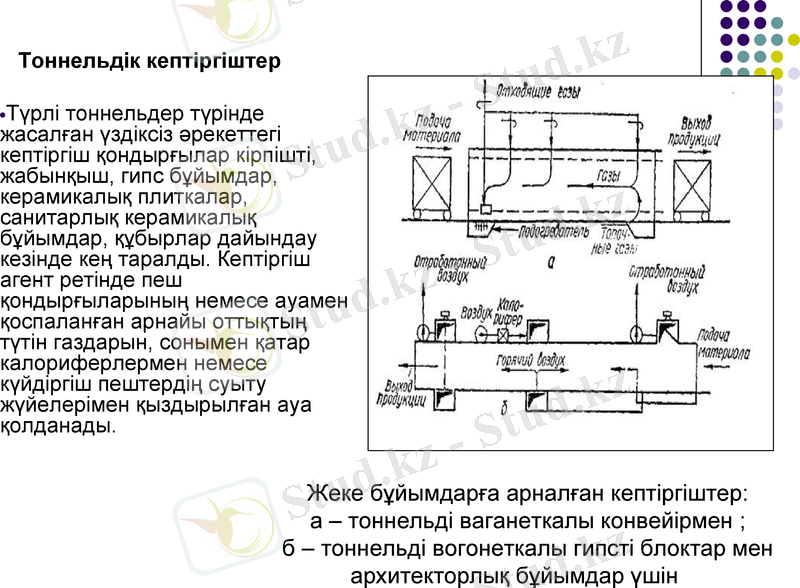

Тоннельдік кептіргіштер

Түрлі тоннельдер түрінде
жасалған үздіксіз әрекеттегі
кептіргіш қондырғылар кірпішті,
жабынқыш, гипс бұйымдар,
керамикалық плиткалар,
санитарлық керамикалық
бұйымдар, құбырлар дайындау
кезінде кең таралды. Кептіргіш
агент ретінде пеш
қондырғыларының немесе ауамен
қоспаланған арнайы оттықтың
түтін газдарын, сонымен қатар
калориферлермен немесе
күйдіргіш пештердің суыту
жүйелерімен қыздырылған ауа
қолданады.

Жеке бұйымдарға арналған кептіргіштер:
а – тоннельді ваганеткалы конвейірмен ;
б – тоннельді вогонеткалы гипсті блоктар мен
архитекторлық бұйымдар үшін

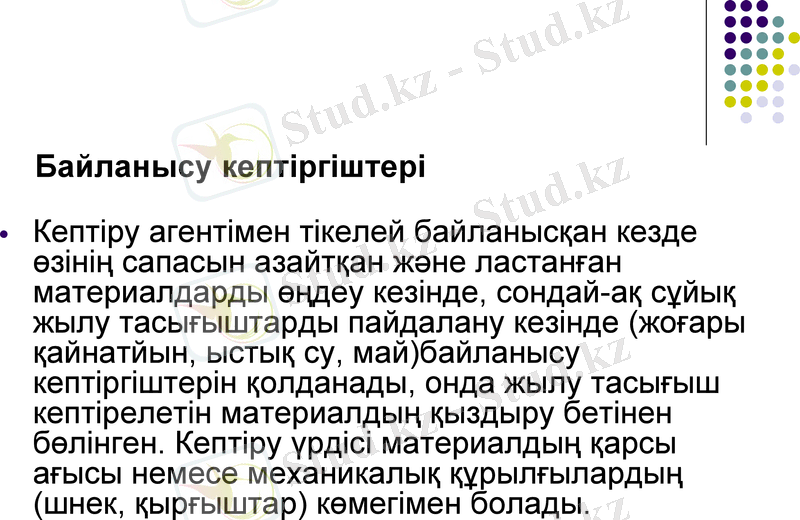

Байланысу кептіргіштері

Кептіру агентімен тікелей байланысқан кезде
өзінің сапасын азайтқан және ластанған
материалдарды өңдеу кезінде, сондай-ақ сұйық
жылу тасығыштарды пайдалану кезінде (жоғары
қайнатйын, ыстық су, май)байланысу
кептіргіштерін қолданады, онда жылу тасығыш
кептірелетін материалдың қыздыру бетінен
бөлінген. Кептіру үрдісі материалдың қарсы
ағысы немесе механикалық құрылғылардың
(шнек, қырғыштар) көмегімен болады.
