Электрондық генераторлар

Презентация қосу

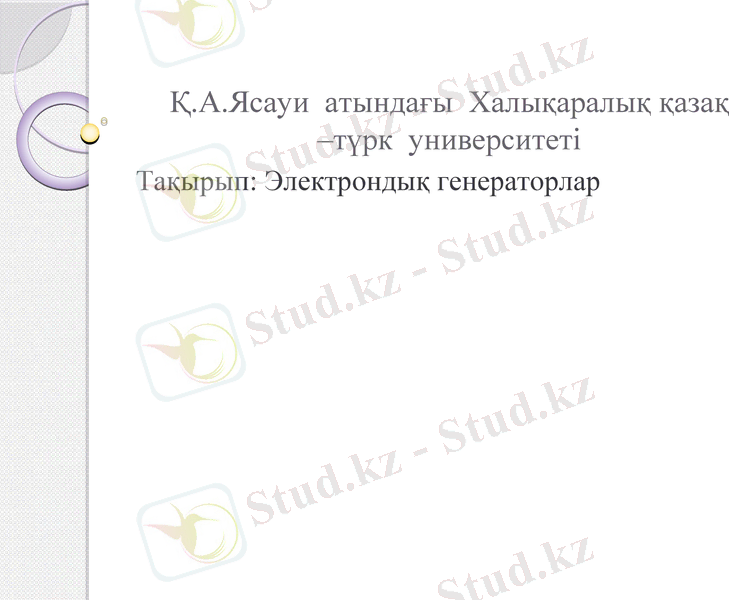

Қ.А.Ясауи атындағы Халықаралық қазақ –
түрк университеті
Тақырып: Электрондық генераторлар

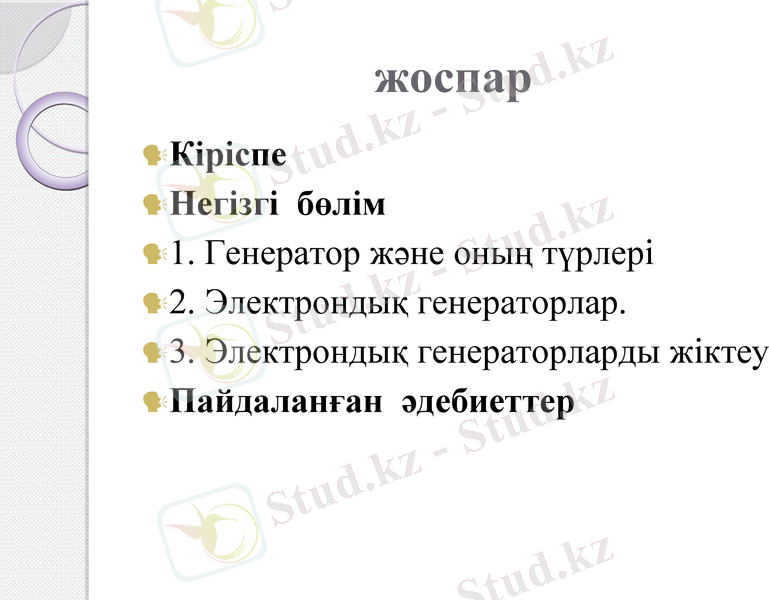

жоспар
Кіріспе
Негізгі бөлім
1. Генератор және оның түрлері
2. Электрондық генераторлар.
3. Электрондық генераторларды жіктеу
Пайдаланған әдебиеттер
Кіріспе

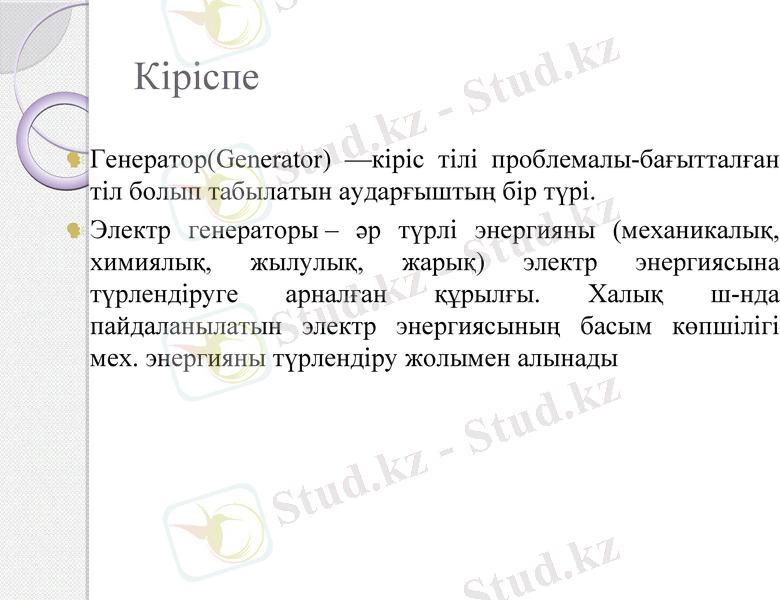

Генератор(Generator) —кіріс тілі проблемалы-бағытталған
тіл болып табылатын аударғыштың бір түрі.
Электр генераторы – әр түрлі энергияны (механикалық,
химиялық, жылулық, жарық) электр энергиясына
түрлендіруге арналған құрылғы. Халық ш-нда
пайдаланылатын электр энергиясының басым көпшілігі
мех. энергияны түрлендіру жолымен алынады

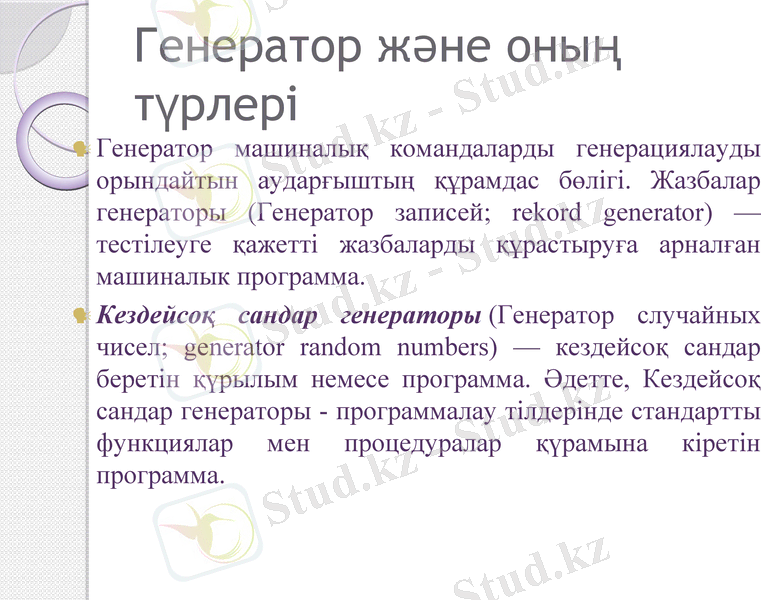

Генератор және оның
түрлері
Генератор машиналық командаларды генерациялауды
орындайтын аударғыштың құрамдас бөлігі. Жазбалар
генераторы (Генератор записей; rekord generator) —
тестілеуге қажетті жазбаларды құрастыруға арналған
машиналык программа.
Кездейсоқ сандар генераторы (Генератор случайных
чисел; generator random numbers) — кездейсоқ сандар
беретін қүрылым немесе программа. Әдетте, Кездейсоқ
сандар генераторы - программалау тілдерінде стандартты
функциялар мен процедуралар қүрамына кіретін
программа.

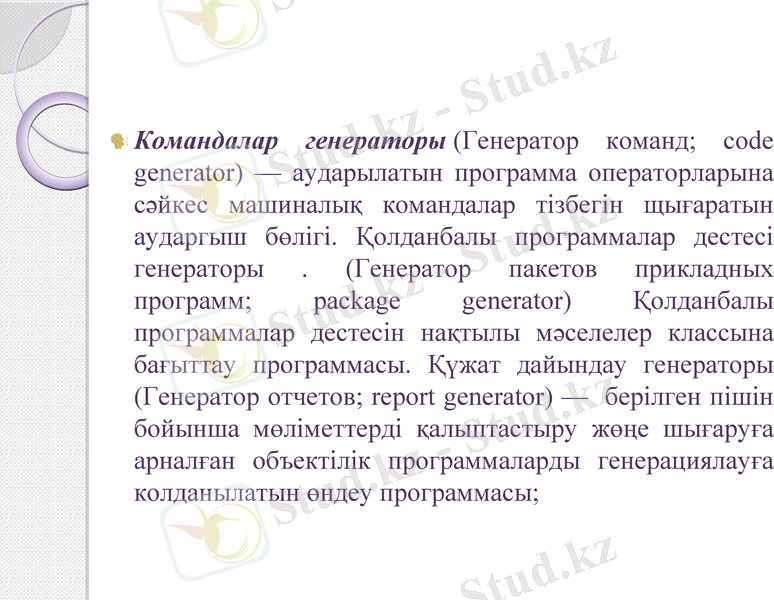

Командалар генераторы (Генератор команд; code
generator) — аударылатын программа операторларына
сәйкес машиналық командалар тізбегін щығаратын
аударгыш бөлігі. Қолданбалы программалар дестесі
генераторы . (Генератор пакетов прикладных программ;
package generator) Қолданбалы программалар дестесін
нақтылы мәселелер классына бағыттау программасы.
Қүжат дайындау генераторы (Генератор отчетов; report
generator) — берілген пішін бойынша мөліметтерді
қалыптастыру жөңе шығаруға арналған объектілік
программаларды генерациялауға колданылатын өндеу
программасы;

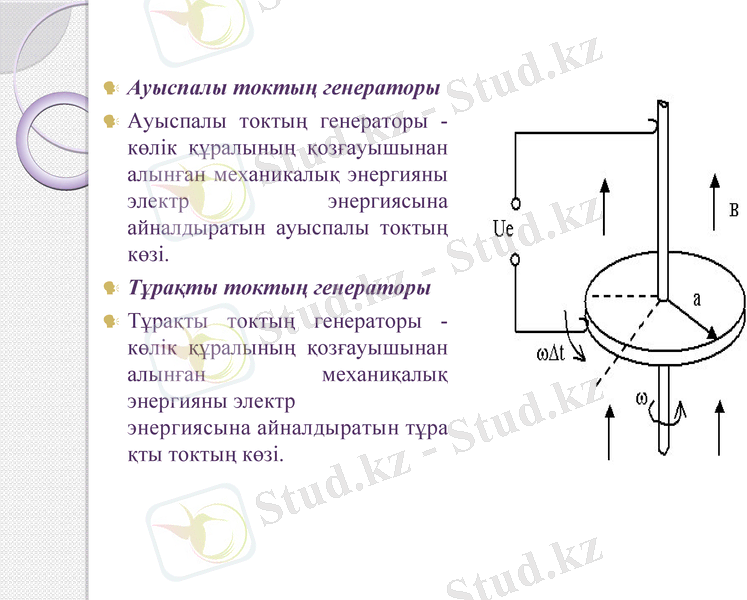

Ауыспалы токтың генераторы
Ауыспалы токтың генераторы -
көлік құралының қозғауышынан
алынған механикалық энергияны
электр энергиясына
айналдыратын ауыспалы токтың
көзі.
Тұрақты токтың генераторы
Тұрақты токтың генераторы -
көлік құралының қозғауышынан
алынған механиқалық
энергияны электр
энергиясына айналдыратын тұра
қты токтың көзі.
Электрондық генераторлар.

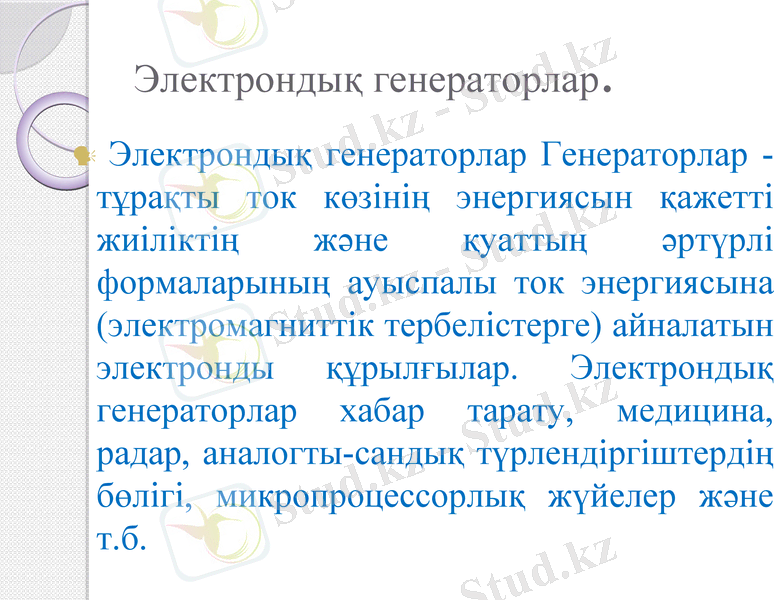

Электрондық генераторлар Генераторлар -
тұрақты ток көзінің энергиясын қажетті
жиіліктің және қуаттың әртүрлі
формаларының ауыспалы ток энергиясына
(электромагниттік тербелістерге) айналатын
электронды құрылғылар. Электрондық
генераторлар хабар тарату, медицина, радар,
аналогты-сандық түрлендіргіштердің бөлігі,
микропроцессорлық жүйелер және т.б.
Ішкі немесе сыртқы
генераторларсыз
электронды жүйе өз
жұмысының қарқынын
белгілей алмайды.
Генераторларға
қойылатын негізгі
талаптар - ауытқу
жиілігінің
тұрақтылығы және
одан әрі пайдалану
үшін сигналдарды алып
тастау мүмкіндігі.

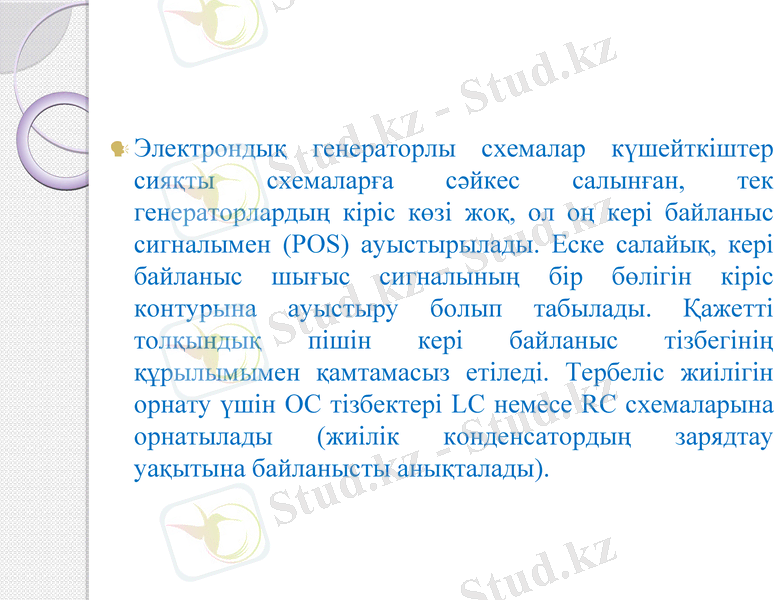

Электрондық генераторлы схемалар күшейткіштер
сияқты схемаларға сәйкес салынған, тек
генераторлардың кіріс көзі жоқ, ол оң кері байланыс
сигналымен (POS) ауыстырылады. Еске салайық, кері
байланыс шығыс сигналының бір бөлігін кіріс
контурына ауыстыру болып табылады. Қажетті
толқындық пішін кері байланыс тізбегінің
құрылымымен қамтамасыз етіледі. Тербеліс жиілігін
орнату үшін OC тізбектері LC немесе RC схемаларына
орнатылады (жиілік конденсатордың зарядтау
уақытына байланысты анықталады).

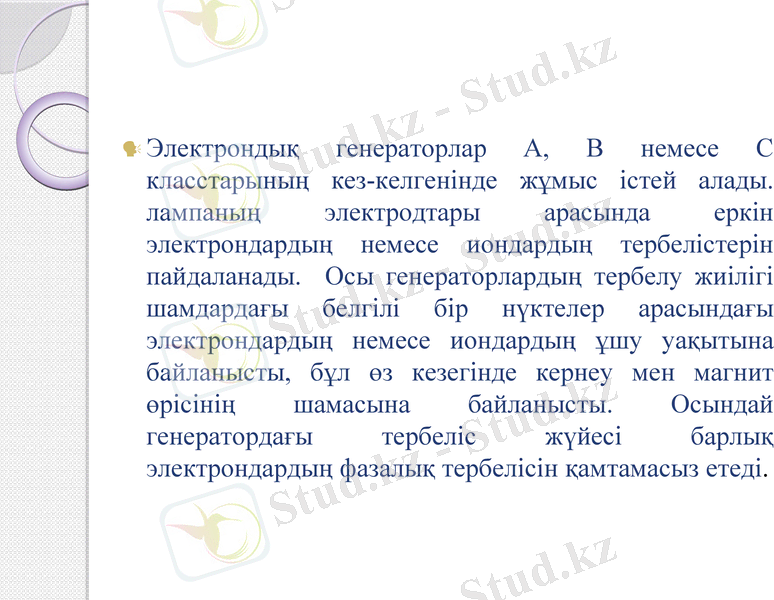

Электрондық генераторлар
Электрондық генераторлар A, B немесе C
класстарының кез-келгенінде жұмыс істей алады.
лампаның электродтары арасында еркін
электрондардың немесе иондардың тербелістерін
пайдаланады. Осы генераторлардың тербелу жиілігі
шамдардағы белгілі бір нүктелер арасындағы
электрондардың немесе иондардың ұшу уақытына
байланысты, бұл өз кезегінде кернеу мен магнит
өрісінің шамасына байланысты. Осындай
генератордағы тербеліс жүйесі барлық
электрондардың фазалық тербелісін қамтамасыз етеді.

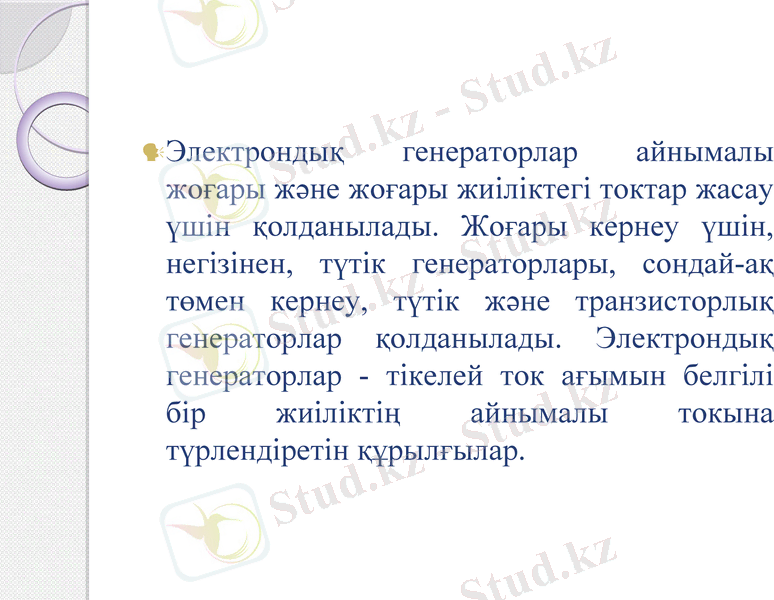

Электрондық генераторлар айнымалы
жоғары және жоғары жиіліктегі токтар жасау
үшін қолданылады. Жоғары кернеу үшін,
негізінен, түтік генераторлары, сондай-ақ
төмен кернеу, түтік және транзисторлық
генераторлар қолданылады. Электрондық
генераторлар - тікелей ток ағымын белгілі бір
жиіліктің айнымалы токына түрлендіретін
құрылғылар.

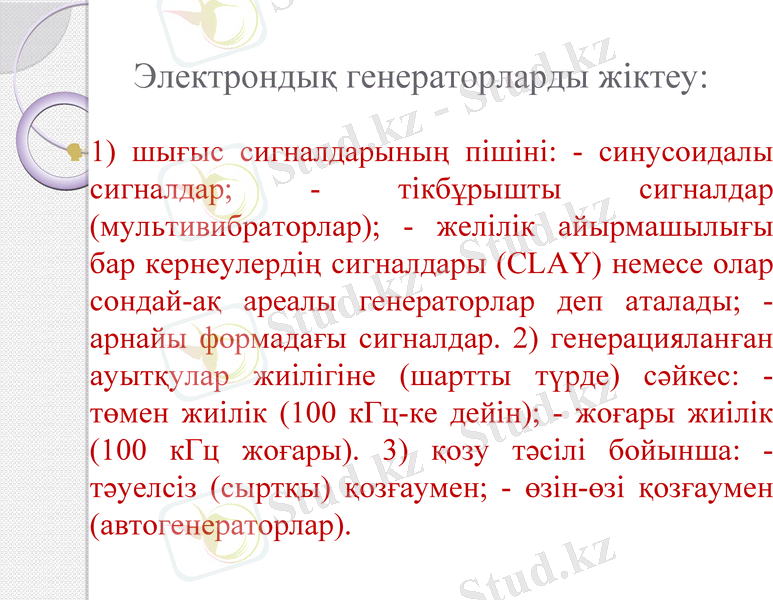

Электрондық генераторларды жіктеу:
1) шығыс сигналдарының пішіні: - синусоидалы
сигналдар; - тікбұрышты сигналдар
(мультивибраторлар); - желілік айырмашылығы
бар кернеулердің сигналдары (CLAY) немесе олар
сондай-ақ ареалы генераторлар деп аталады; -
арнайы формадағы сигналдар. 2) генерацияланған
ауытқулар жиілігіне (шартты түрде) сәйкес: -
төмен жиілік (100 кГц-ке дейін); - жоғары жиілік
(100 кГц жоғары). 3) қозу тәсілі бойынша: -
тәуелсіз (сыртқы) қозғаумен; - өзін-өзі қозғаумен
(автогенераторлар).

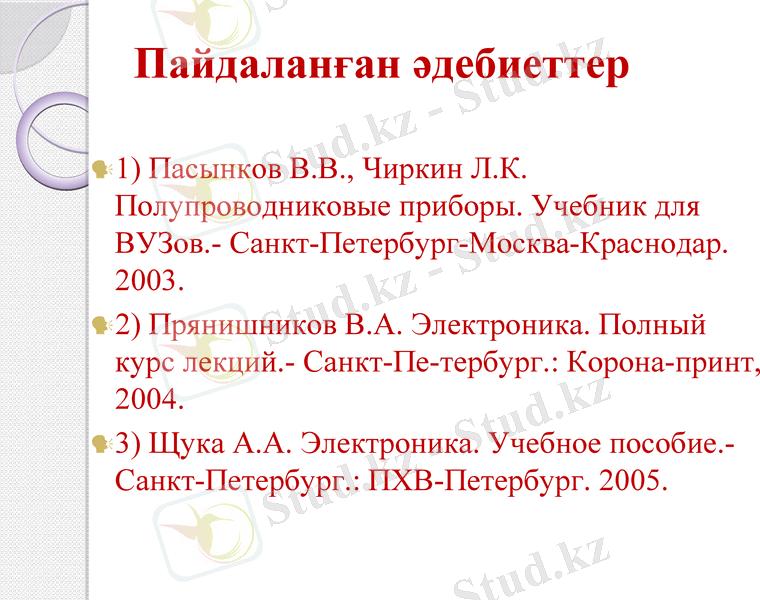

Пайдаланған әдебиеттер

1) Пасынков В.В., Чиркин Л.К.
Полупроводниковые приборы. Учебник для
ВУЗов.- Санкт-Петербург-Москва-Краснодар.
2003.
2) Прянишников В.А. Электроника. Полный курс
лекций.- Санкт-Пе-тербург.: Корона-принт, 2004.
3) Щука А.А. Электроника. Учебное пособие.-
Санкт-Петербург.: ПХВ-Петербург. 2005.
