МҰНАЙ ӨҢДЕУДЕ ҚОЛДАНЫЛАТЫН ҚҰБЫРЛЫ ПЕШТЕР

Презентация қосу

МҰНАЙ ӨҢДЕУДЕ
ҚОЛДАНЫЛАТЫН
ҚҰБЫРЛЫ ПЕШТЕР

Орындаған: Ержан Ғ.
Қабылдаған: Жақсылықов Е.

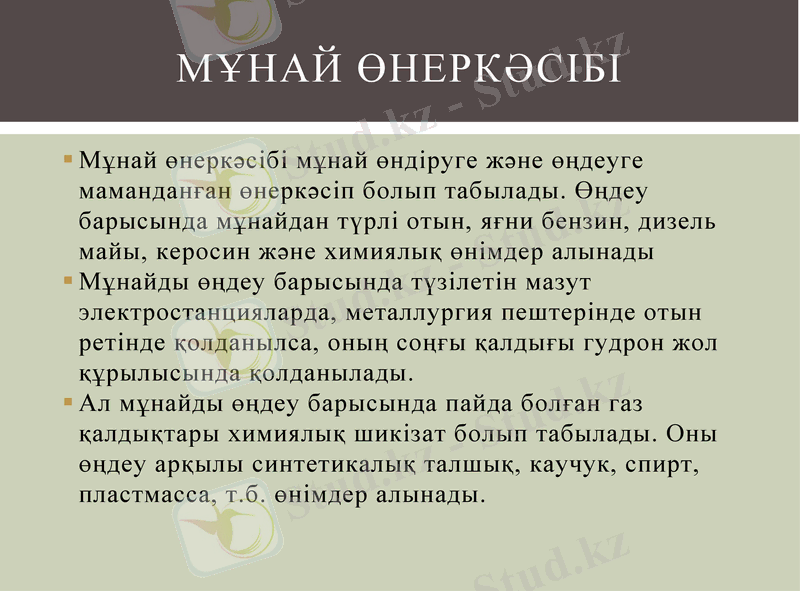

МҰНАЙ ӨНЕРКӘСІБІ

Мұнай өнеркәсібі мұнай өндіруге және өңдеуге
маманданған өнеркәсіп болып табылады. Өңдеу
барысында мұнайдан түрлі отын, яғни бензин, дизель
майы, керосин және химиялық өнімдер алынады
Мұнайды өңдеу барысында түзілетін мазут
электростанцияларда, металлургия пештерінде отын
ретінде қолданылса, оның соңғы қалдығы гудрон жол
құрылысында қолданылады.
Ал мұнайды өңдеу барысында пайда болған газ
қалдықтары химиялық шикізат болып табылады. Оны
өңдеу арқылы синтетикалық талшық, каучук, спирт,
пластмасса, т.б. өнімдер алынады.

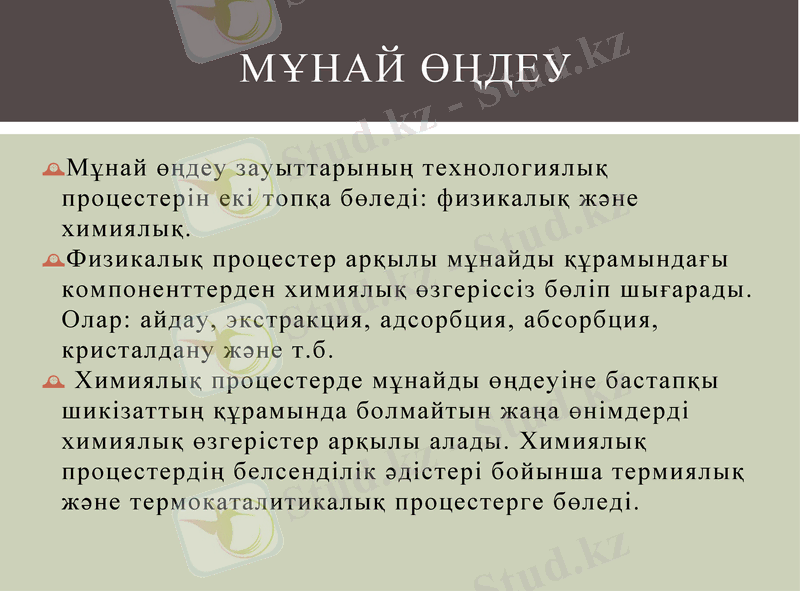

МҰНАЙ ӨҢДЕУ

Мұнай өңдеу зауыттарының технологиялық
процестерін екі топқа бөледі: физикалық және
химиялық.
Физикалық процестер арқылы мұнайды құрамындағы
компоненттерден химиялық өзгеріссіз бөліп шығарады.
Олар: айдау, экстракция, адсорбция, абсорбция,
кристалдану және т.б.
Химиялық процестерде мұнайды өңдеуіне бастапқы
шикізаттың құрамында болмайтын жаңа өнімдерді
химиялық өзгерістер арқылы алады. Химиялық
процестердің белсенділік әдістері бойынша термиялық
және термокаталитикалық процестерге бөледі.

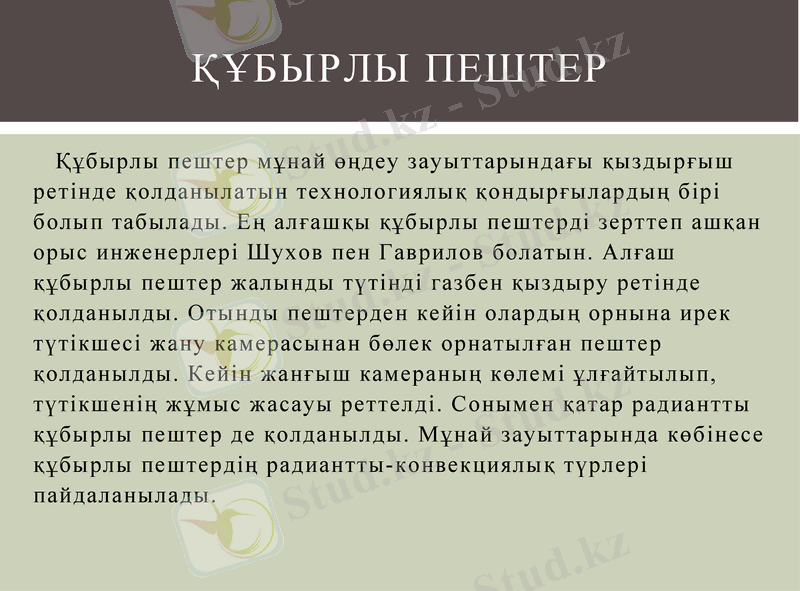

ҚҰБЫРЛЫ ПЕШТЕР

Құбырлы пештер мұнай өңдеу зауыттарындағы
қыздырғыш ретінде қолданылатын технологиялық
қондырғылардың бірі болып табылады. Ең алғашқы
құбырлы пештерді зерттеп ашқан орыс инженерлері Шухов
пен Гаврилов болатын. Алғаш құбырлы пештер жалынды
түтінді газбен қыздыру ретінде қолданылды. Отынды
пештерден кейін олардың орнына ирек түтікшесі жану
камерасынан бөлек орнатылған пештер қолданылды. Кейін
жанғыш камераның көлемі ұлғайтылып, түтікшенің жұмыс
жасауы реттелді. Сонымен қатар радиантты құбырлы пештер
де қолданылды. Мұнай зауыттарында көбінесе құбырлы
пештердің радиантты-конвекциялық түрлері пайдаланылады.

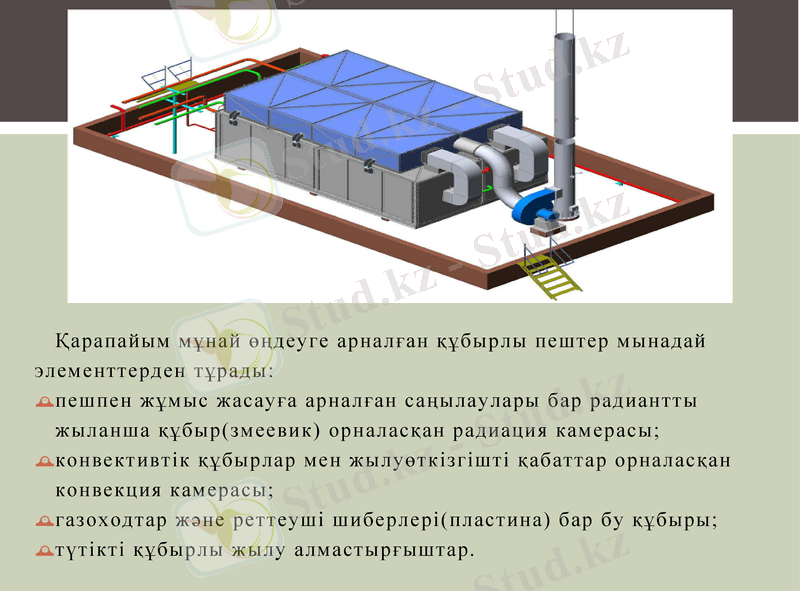

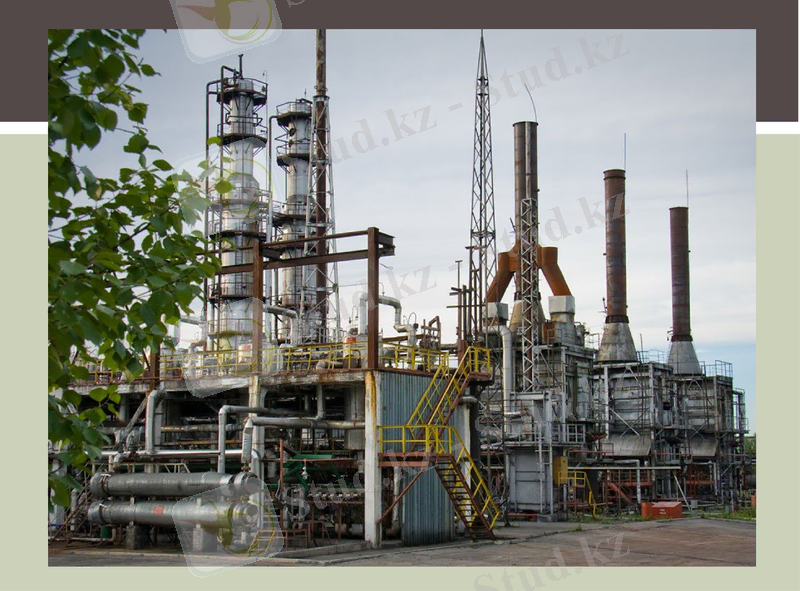

Қарапайым мұнай өңдеуге арналған құбырлы пештер мынадай
элементтерден тұрады:
пешпен жұмыс жасауға арналған саңылаулары бар радиантты жыланша
құбыр(змеевик) орналасқан радиация камерасы;
конвективтік құбырлар мен жылуөткізгішті қабаттар орналасқан
конвекция камерасы;
газоходтар және реттеуші шиберлері(пластина) бар бу құбыры;
түтікті құбырлы жылу алмастырғыштар.

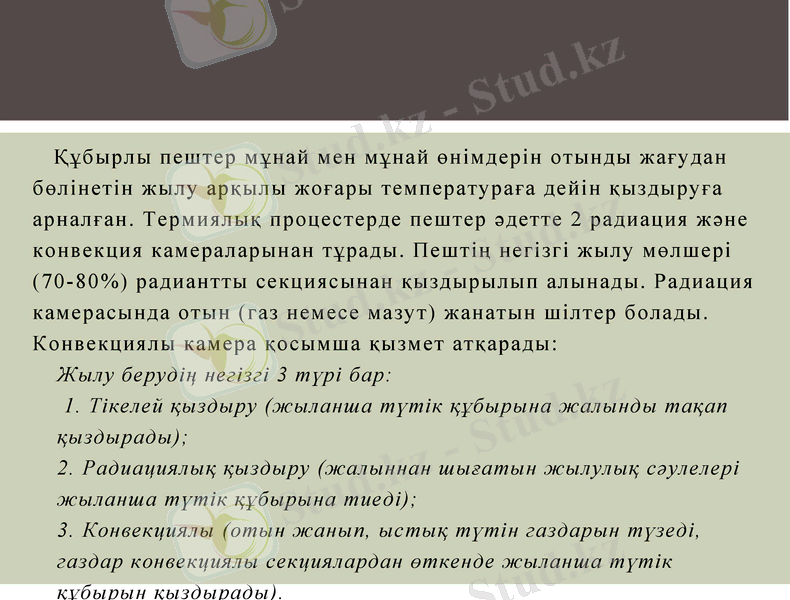

Құбырлы пештер мұнай мен мұнай өнімдерін отынды жағудан
бөлінетін жылу арқылы жоғары температураға дейін қыздыруға
арналған. Термиялық процестерде пештер әдетте 2 радиация және
конвекция камераларынан тұрады. Пештің негізгі жылу мөлшері
(70-80%) радиантты секциясынан қыздырылып алынады. Радиация
камерасында отын (газ немес е мазут) жанатын шілтер болады.
Конвекциялы камера қосымша қызмет атқарады:
Жылу берудің негізгі 3 түрі бар:
1. Тікелей қыздыру (жыланша түтік құбырына жалынды тақап
қыздырады);
2. Радиациялық қыздыру (жалыннан шығатын жылулық сəулелері
жыланша түтік құбырына тиеді);
3. Конвекциялы (отын жанып, ыстық түтін газдарын түзеді, газдар
конвекциялы секциялардан өткенде жыланша түтік құбырын
қыздырады).

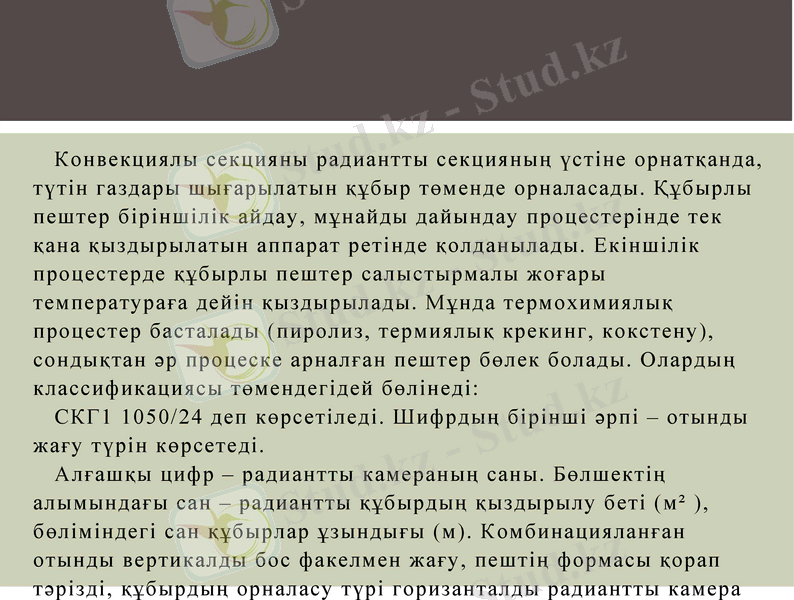

Конвекциялы с е кцияны радиантты с екцияның ү стіне орнатқанда, түтін
газдары шығарылатын құбыр төменде орналас а ды. Құ бырлы пештер
біріншілік айдау, мұнайды дайындау про це с терінде тек қана
қыздырылатын аппарат ретінде қолданылады. Екіншілік проце с терде
құбы рлы пештер с а лыстырмалы жоғары температур аға дейін
қыздырылады. Мұнда термохимиялық проце с тер баст алады (пиролиз,
термиялық к рекинг, кокстену), сондықта н әр проце с ке арналған пештер
бөлек болады . Олардың классификациясы төмендегідей бөлінеді:
СКГ1 1050/2 4 деп көрс е тіледі. Шифрдың бірінші әрпі – отынды жағу
түрін кө рс етеді.
Алғашқы цифр – р адиантты камераның с а ны. Бөлшектің алымындағы
с а н – радиантты құ бырдың қыздыр ылу беті (м² ), бө ліміндегі са н
құбы рлар ұзындығы (м). Комбинацияланған отынды вертикалды бо с
факелмен жағу, пештің формасы қорап тәр ізді, құбырдың орналасу түрі
горизант а лды радиантты камер а біреу, қыздырылу беті – 1050 м² ,
құбы рдың ұзындығы – 24 м.

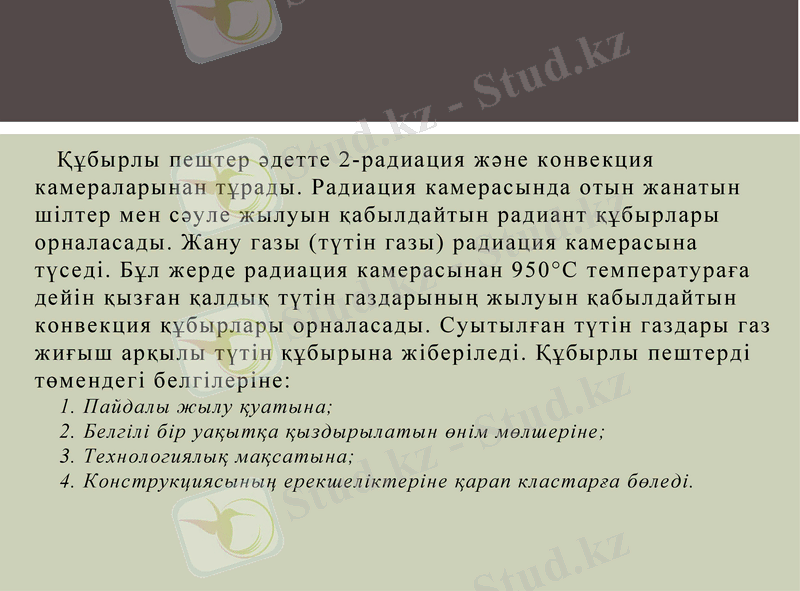

Құбырлы пештер әдетте 2-радиация және конвекция
камераларынан тұрады. Радиация камерасында отын жанатын
шілтер мен сәуле жылуын қабылдайтын радиант құбырлары
орналасады. Жану газы (түтін газы) радиация камерасына
түседі. Бұл жерде радиация камерасынан 950°С температураға
дейін қызған қалдық түтін газдарының жылуын қабылдайтын
конвекция құбырлары орналасады. Суытылған түтін газдары газ
жиғыш арқылы түтін құбырына жіберіледі. Құбырлы пештерді
төмендегі белгілеріне:
1. Пайдалы жылу қуатына;
2. Белгілі бір уақытқа қыздырылатын өнім мөлшеріне;
3. Технологиялық мақсатына;
4. Конструкциясының ерекшеліктеріне қарап кластарға бөледі.

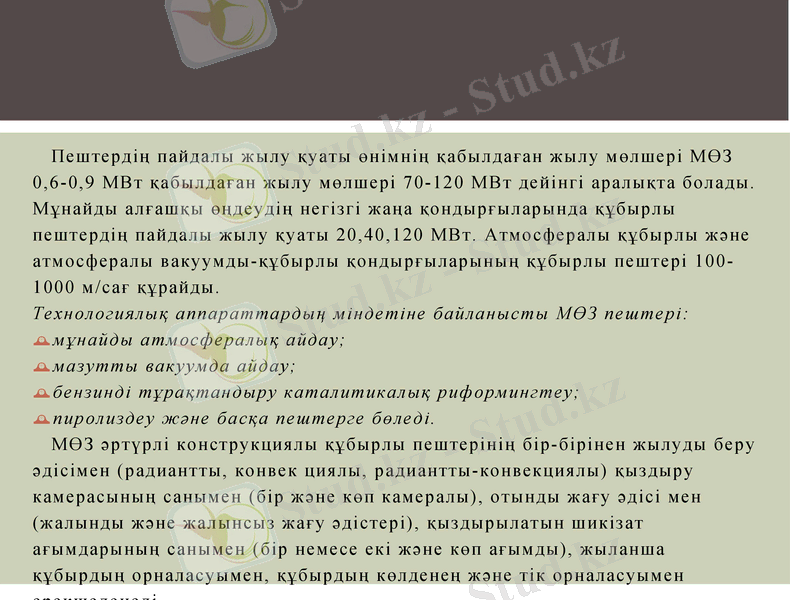

Пеш тердің пайдалы жы лу қуаты ө нім нің қ абы лдағ ан жы л у м өл ше рі МӨЗ 0 , 6-
0, 9 МВ т қ абы лдағ ан жы л у м ө лше рі 70 - 12 0 МВ т дейінг і ар ал ы қт а болады .
Мұ най д ы ал ғаш қы өңдеуді ң нег ізг і ж аңа қо нды р ғы л ар ы нда құ бы рлы пеш тердің
пай да лы жы л у қуаты 20 ,4 0 ,1 2 0 МВ т. Атм о с ф ер ал ы құ бы рлы және атм о с ф ер ал ы
вакуумды -құ бы рлы қо нды р ғы л ар ы ны ң құ бы рлы пе штер і 1 0 0- 10 00 м /с а ғ қ ұр айды .
Техноло гия лық ап па р атт а рдың мінд етін е бай л а н ысты М ӨЗ пе штер і:
мұн а йд ы ат мо сфе ра лық а й дау;
мазут ты вак уумд а ай д ау;
бензи нд і тұ ра қ т а нд ыру кат а ли ти калық р и форми нгт еу;
п ир олизд е у жəн е ба сқ а п ештер ге бө л еді.
МӨЗ әртүрлі конст р укция л ы құ бы рлы пе штер інің бір -бір інен ж ы луды беру
әдісім ен (р адиа нтты , конвек ция л ы , радиантты -конвекциял ы ) қы зды ру
кам ера сы ны ң с а ны м ен (бір жә не көп кам ера лы ) , оты нды жағу ә діс і м ен
(жа лы н ды жә не жал ы нсы з ж ағу әдісте рі) , қы зды р ы латы н шикіз ат ағы мдар ы ны ң
с а ны м ен (б ір нем е с е екі және к өп а ғы м ды ), жы ланша құ бы рды ң о р нал асуы м ен,
құб ы рды ң кө л де нең ж әне тік ор на ласуы м ен ер екш еле неді.

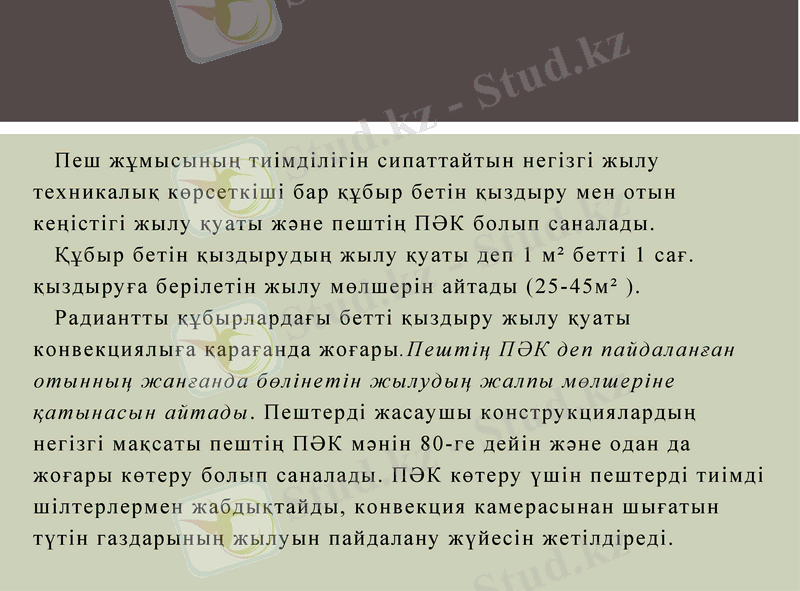

Пеш жұмысының тиімділігін сипаттайтын негізгі жылу
техникалық көрсеткіші бар құбыр бетін қыздыру мен отын
кеңістігі жылу қуаты және пештің ПӘК болып саналады.
Құбыр бетін қыздырудың жылу қуаты деп 1 м² бетті 1 сағ.
қыздыруға берілетін жылу мөлшерін айтады (25-45м² ).
Радиантты құбырлардағы бетті қыздыру жылу қуаты
конвекциялыға қарағанда жоғары .Пештің ПƏК деп пайдаланған
отынның жанғанда бөлінетін жылудың жалпы мөлшеріне
қатынасын айтады. Пештерді жасаушы конструкциялардың
негізгі мақсаты пештің ПӘК мәнін 80-ге дейін және одан да
жоғары көтеру болып саналады. ПӘК көтеру үшін пештерді тиімді
шілтерлермен жабдықтайды, конвекция камерасынан шығатын
түтін газдарының жылуын пайдалану жүйесін жетілдіреді.
Құбырлы пештер констркуциясының негізгі элементтеріне
құбырлардан түсетін салмақты ұстап тұратын металл каркасы;
төбесі; күмбезі; отқа төзімді арнайы қабат және жылу
изоляциясы; ұзындығы 24 м-ге дейін жететін және диаметрі 60;
219 мм бір-біріне ендіртіп немесе балқытып жалғанған, жіксіз
бүгіп созылған, иілген құбыр; радиация және конвекция
секцияларының құбырларын ұстап тұратын құбырлы торлар,
құбырлы алқа; отынды жағуға қажетті жабдық, түтін
өткізгіштер, баспалдақтар және т.б. саналады. Отынды жағуға
форсункаларды немесе шілтерлерді пайдаланады.
НАЗАРЛАРЫҢЫЗҒА
РАХМЕТ!
