МОНТАЖДАУ ЖҰМЫСЫНЫҢ СОҢҒЫ САТЫСЫНДА ӨНЕРКӘСІПТІК ЖАБДЫҚТАРҒА АРНАЛҒАН БЕТОН ҚОСПАСЫН ҚҰЮҒА АРНАЛҒАН ҚҰРЫЛҒЫНЫҢ ДІРІЛ ТЕХНОЛОГИЯСЫ


Slide 1

Монтаждау жұмысының соңғы сатысында өнеркәсіптік жабдықтарға арналған бетон қоспасын құюға арналған құрылғының діріл технологиясы

Slide 2

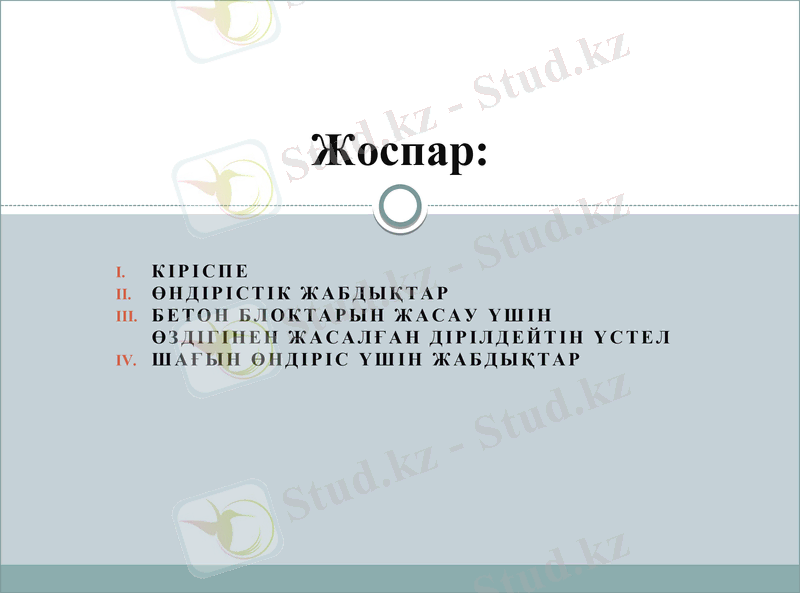

Жоспар:

Кіріспе

өндірістік жабдықтар

Бетон блоктарын жасау үшін өздігінен жасалған дірілдейтін үстел

Шағын өндіріс үшін жабдықтар

Slide 3

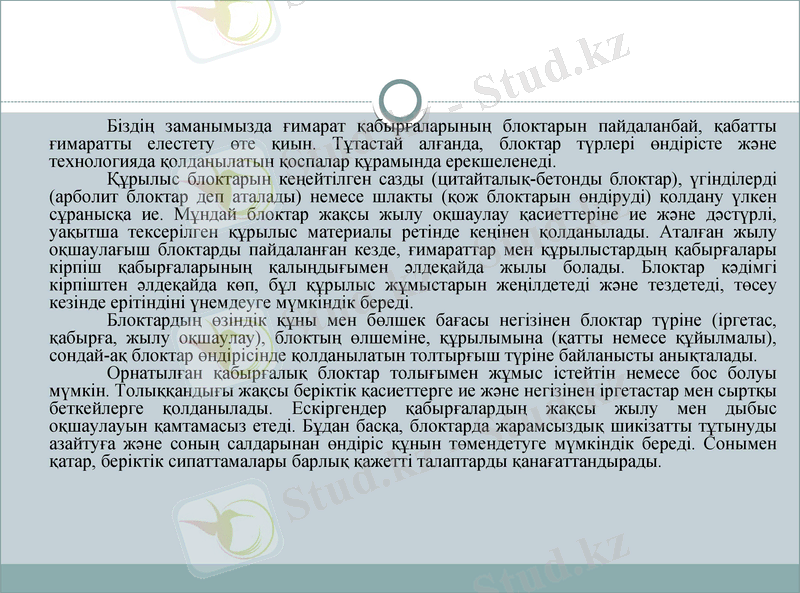

Біздің заманымызда ғимарат қабырғаларының блоктарын пайдаланбай, қабатты ғимаратты елестету өте қиын. Тұтастай алғанда, блоктар түрлері өндірісте және технологияда қолданылатын қоспалар құрамында ерекшеленеді.

Құрылыс блоктарын кеңейтілген сазды (цитайталық-бетонды блоктар), үгінділерді (арболит блоктар деп аталады) немесе шлакты (қож блоктарын өндіруді) қолдану үлкен сұранысқа ие. Мұндай блоктар жақсы жылу оқшаулау қасиеттеріне ие және дәстүрлі, уақытша тексерілген құрылыс материалы ретінде кеңінен қолданылады. Аталған жылу оқшаулағыш блоктарды пайдаланған кезде, ғимараттар мен құрылыстардың қабырғалары кірпіш қабырғаларының қалыңдығымен әлдеқайда жылы болады. Блоктар кәдімгі кірпіштен әлдеқайда көп, бұл құрылыс жұмыстарын жеңілдетеді және тездетеді, төсеу кезінде ерітіндіні үнемдеуге мүмкіндік береді.

Блоктардың өзіндік құны мен бөлшек бағасы негізінен блоктар түріне (іргетас, қабырға, жылу оқшаулау), блоктың өлшеміне, құрылымына (қатты немесе құйылмалы), сондай-ақ блоктар өндірісінде қолданылатын толтырғыш түріне байланысты анықталады.

Орнатылған қабырғалық блоктар толығымен жұмыс істейтін немесе бос болуы мүмкін. Толыққандығы жақсы беріктік қасиеттерге ие және негізінен іргетастар мен сыртқы беткейлерге қолданылады. Ескіргендер қабырғалардың жақсы жылу мен дыбыс оқшаулауын қамтамасыз етеді. Бұдан басқа, блоктарда жарамсыздық шикізатты тұтынуды азайтуға және соның салдарынан өндіріс құнын төмендетуге мүмкіндік береді. Сонымен қатар, беріктік сипаттамалары барлық қажетті талаптарды қанағаттандырады.

Slide 4

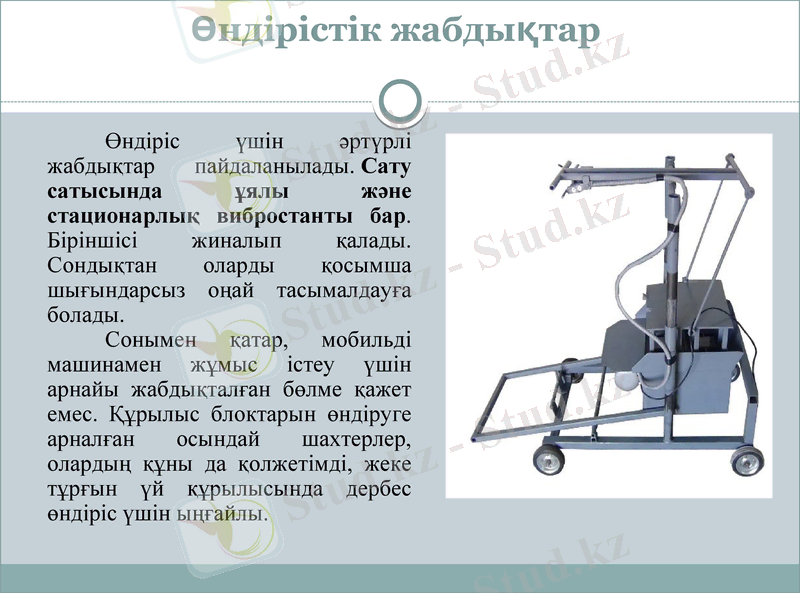

Өндірістік жабдықтар

Өндіріс үшін әртүрлі жабдықтар пайдаланылады. Сату сатысында ұялы және стационарлық вибростанты бар. Біріншісі жиналып қалады. Сондықтан оларды қосымша шығындарсыз оңай тасымалдауға болады. Сонымен қатар, мобильді машинамен жұмыс істеу үшін арнайы жабдықталған бөлме қажет емес. Құрылыс блоктарын өндіруге арналған осындай шахтерлер, олардың құны да қолжетімді, жеке тұрғын үй құрылысында дербес өндіріс үшін ыңғайлы.

Slide 5 Slide 6

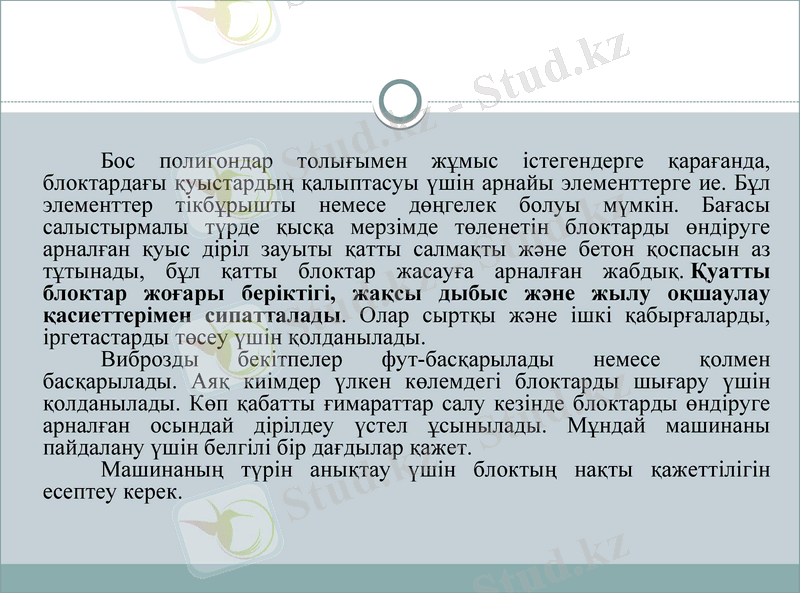

Бос полигондар толығымен жұмыс істегендерге қарағанда, блоктардағы қуыстардың қалыптасуы үшін арнайы элементтерге ие. Бұл элементтер тікбұрышты немесе дөңгелек болуы мүмкін. Бағасы салыстырмалы түрде қысқа мерзімде төленетін блоктарды өндіруге арналған қуыс діріл зауыты қатты салмақты және бетон қоспасын аз тұтынады, бұл қатты блоктар жасауға арналған жабдық. Қуатты блоктар жоғары беріктігі, жақсы дыбыс және жылу оқшаулау қасиеттерімен сипатталады. Олар сыртқы және ішкі қабырғаларды, іргетастарды төсеу үшін қолданылады.

Виброзды бекітпелер фут-басқарылады немесе қолмен басқарылады. Аяқ киімдер үлкен көлемдегі блоктарды шығару үшін қолданылады. Көп қабатты ғимараттар салу кезінде блоктарды өндіруге арналған осындай дірілдеу үстел ұсынылады. Мұндай машинаны пайдалану үшін белгілі бір дағдылар қажет.

Машинаның түрін анықтау үшін блоктың нақты қажеттілігін есептеу керек.

Slide 7 Slide 8

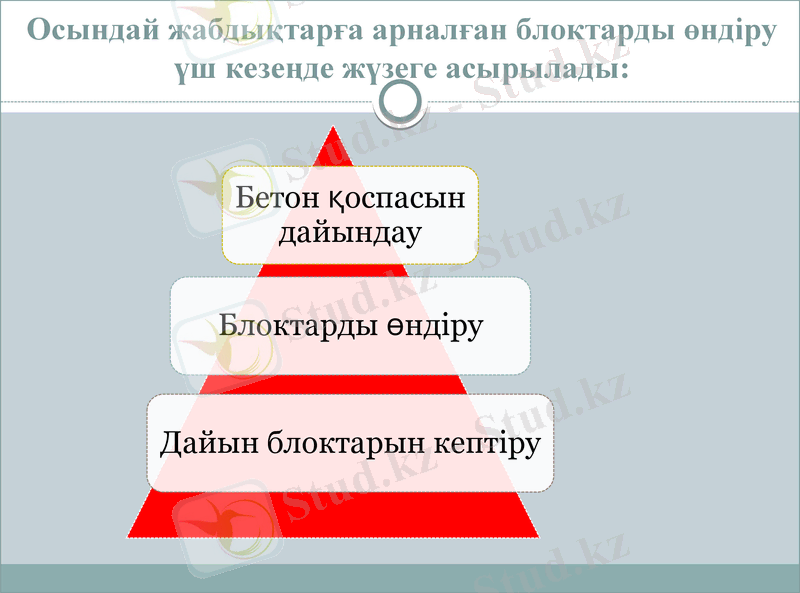

Осындай жабдықтарға арналған блоктарды өндіру үш кезеңде жүзеге асырылады:

Slide 9 Slide 10

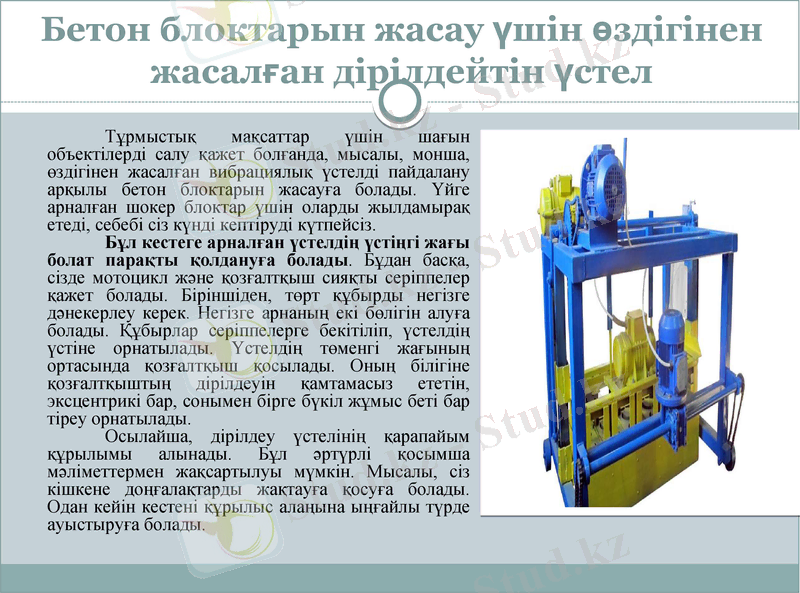

Бетон блоктарын жасау үшін өздігінен жасалған дірілдейтін үстел

Тұрмыстық мақсаттар үшін шағын объектілерді салу қажет болғанда, мысалы, монша, өздігінен жасалған вибрациялық үстелді пайдалану арқылы бетон блоктарын жасауға болады. Үйге арналған шокер блоктар үшін оларды жылдамырақ етеді, себебі сіз күнді кептіруді күтпейсіз. Бұл кестеге арналған үстелдің үстіңгі жағы болат парақты қолдануға болады. Бұдан басқа, сізде мотоцикл және қозғалтқыш сияқты серіппелер қажет болады. Біріншіден, төрт құбырды негізге дәнекерлеу керек. Негізге арнаның екі бөлігін алуға болады. Құбырлар серіппелерге бекітіліп, үстелдің үстіне орнатылады. Үстелдің төменгі жағының ортасында қозғалтқыш қосылады. Оның білігіне қозғалтқыштың дірілдеуін қамтамасыз ететін, эксцентрикі бар, сонымен бірге бүкіл жұмыс беті бар тіреу орнатылады.

Осылайша, дірілдеу үстелінің қарапайым құрылымы алынады. Бұл әртүрлі қосымша мәліметтермен жақсартылуы мүмкін. Мысалы, сіз кішкене доңғалақтарды жақтауға қосуға болады. Одан кейін кестені құрылыс алаңына ыңғайлы түрде ауыстыруға болады.

Slide 11

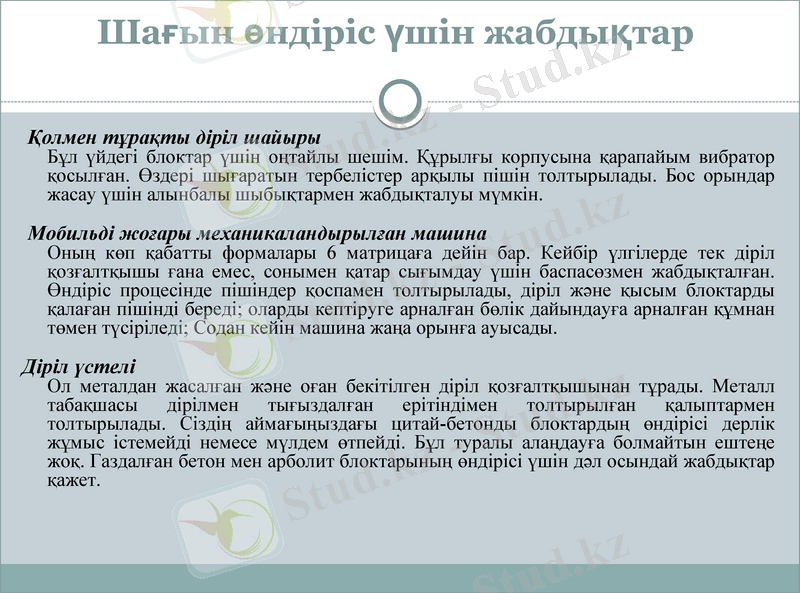

Шағын өндіріс үшін жабдықтар

Қолмен тұрақты діріл шайыры

Бұл үйдегі блоктар үшін оңтайлы шешім. Құрылғы корпусына қарапайым вибратор қосылған. Өздері шығаратын тербелістер арқылы пішін толтырылады. Бос орындар жасау үшін алынбалы шыбықтармен жабдықталуы мүмкін.

Мобильді жоғары механикаландырылған машина

Оның көп қабатты формалары 6 матрицаға дейін бар. Кейбір үлгілерде тек діріл қозғалтқышы ғана емес, сонымен қатар сығымдау үшін баспасөзмен жабдықталған. Өндіріс процесінде пішіндер қоспамен толтырылады, діріл және қысым блоктарды қалаған пішінді береді; оларды кептіруге арналған бөлік дайындауға арналған құмнан төмен түсіріледі; Содан кейін машина жаңа орынға ауысады.

Діріл үстелі

Ол металдан жасалған және оған бекітілген діріл қозғалтқышынан тұрады. Металл табақшасы дірілмен тығыздалған ерітіндімен толтырылған қалыптармен толтырылады. Сіздің аймағыңыздағы цитай-бетонды блоктардың өндірісі дерлік жұмыс істемейді немесе мүлдем өтпейді. Бұл туралы алаңдауға болмайтын ештеңе жоқ. Газдалған бетон мен арболит блоктарының өндірісі үшін дәл осындай жабдықтар қажет.

Slide 12

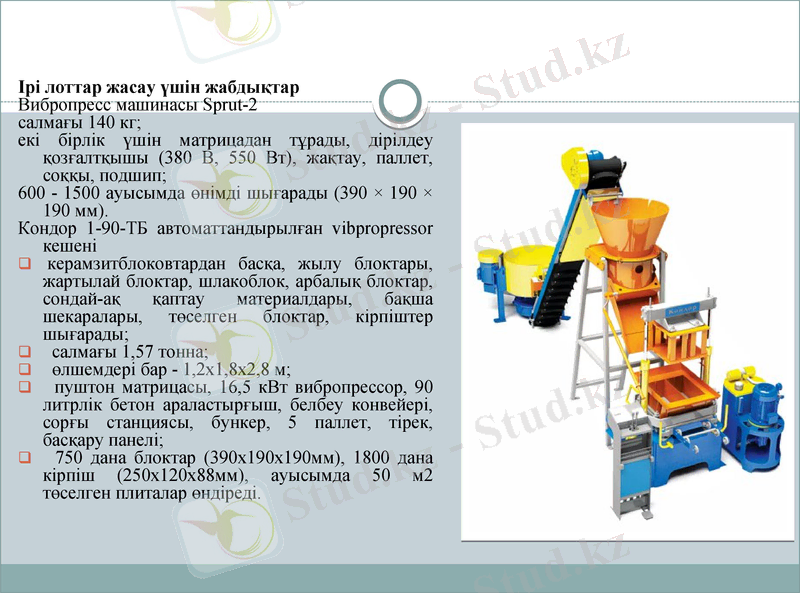

Ірі лоттар жасау үшін жабдықтар

Вибропресс машинасы Sprut-2

салмағы 140 кг;

екі бірлік үшін матрицадан тұрады, дірілдеу қозғалтқышы (380 В, 550 Вт), жақтау, паллет, соққы, подшип;

600 - 1500 ауысымда өнімді шығарады (390 × 190 × 190 мм) .

Кондор 1-90-ТБ автоматтандырылған vibpropressor кешені

керамзитблоковтардан басқа, жылу блоктары, жартылай блоктар, шлакоблок, арбалық блоктар, сондай-ақ қаптау материалдары, бақша шекаралары, төселген блоктар, кірпіштер шығарады;

салмағы 1, 57 тонна;

өлшемдері бар - 1, 2х1, 8х2, 8 м;

пуштон матрицасы, 16, 5 кВт вибропрессор, 90 литрлік бетон араластырғыш, белбеу конвейері, сорғы станциясы, бункер, 5 паллет, тірек, басқару панелі;

750 дана блоктар (390х190х190мм), 1800 дана кірпіш (250х120х88мм), ауысымда 50 м2 төселген плиталар өндіреді.

Slide 13

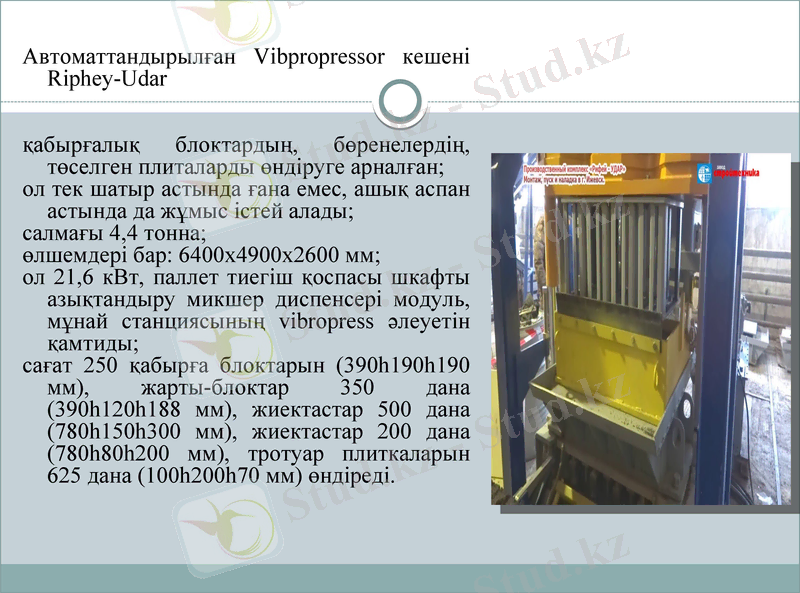

Автоматтандырылған Vibpropressor кешені Riphey-Udar
