Теңізде ұңғыларды бұрғылау

Презентация қосу

Теңізде
ұңғыларды
бұрғылау

Тексерген: Ратов Б.Т
Орындаған: Жолшибек Ж.

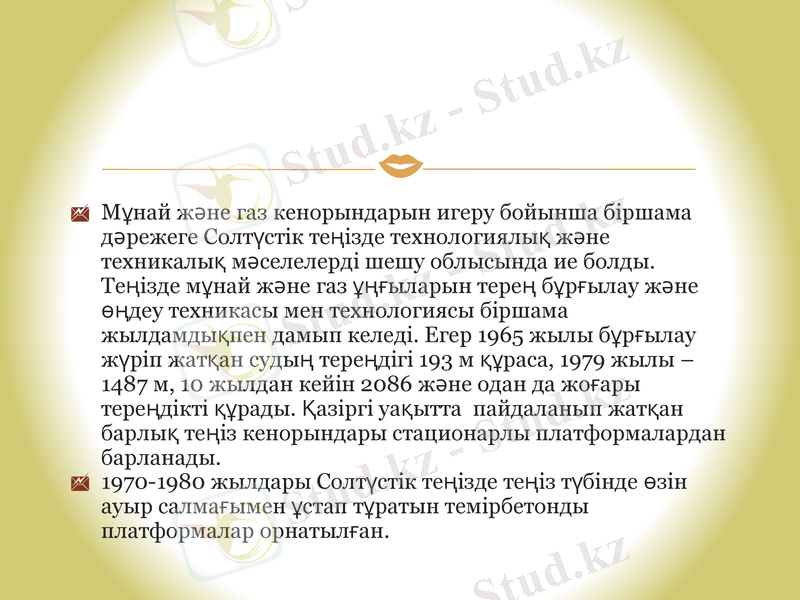

Мұнай және газ кенорындарын игеру бойынша біршама
дәрежеге Солтүстік теңізде технологиялық және
техникалық мәселелерді шешу облысында ие болды. Теңізде
мұнай және газ ұңғыларын терең бұрғылау және өңдеу
техникасы мен технологиясы біршама жылдамдықпен дамып
келеді. Егер 1965 жылы бұрғылау жүріп жатқан судың
тереңдігі 193 м құраса, 1979 жылы – 1487 м, 10 жылдан
кейін 2086 және одан да жоғары тереңдікті құрады. Қазіргі
уақытта пайдаланып жатқан барлық теңіз кенорындары
стационарлы платформалардан барланады.
1970-1980 жылдары Солтүстік теңізде теңіз түбінде өзін
ауыр салмағымен ұстап тұратын темірбетонды
платформалар орнатылған.

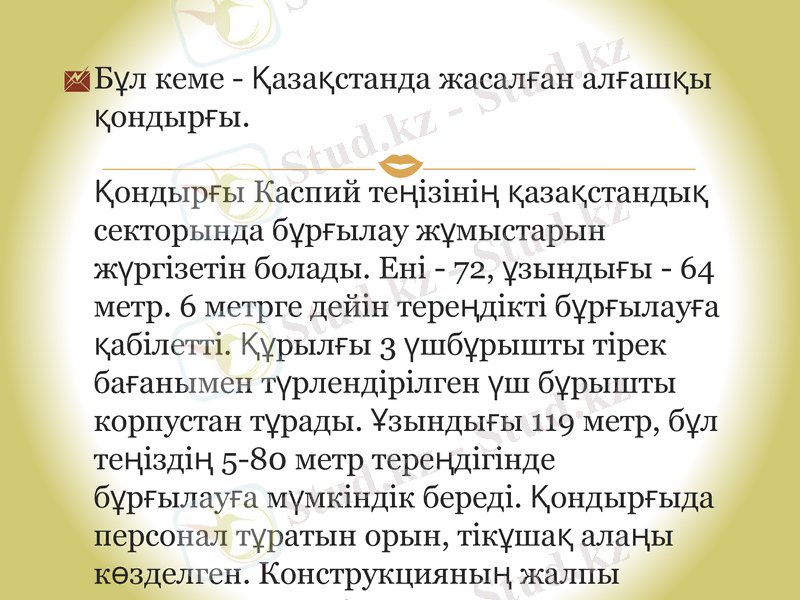

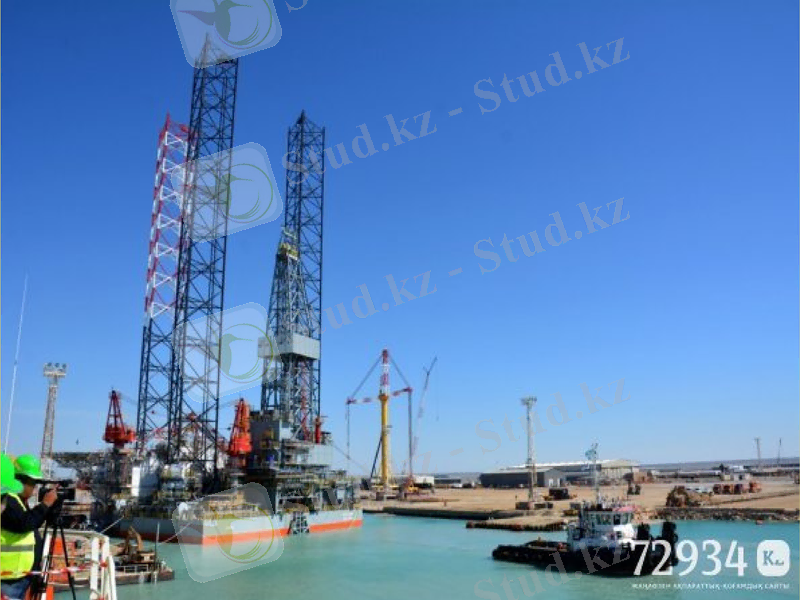

Бұл кеме - Қазақстанда жасалған
алғашқы қондырғы.

Қондырғы Каспий теңізінің
қазақстандық секторында бұрғылау
жұмыстарын жүргізетін болады. Ені -
72, ұзындығы - 64 метр. 6 метрге
дейін тереңдікті бұрғылауға
қабілетті. Құрылғы 3 үшбұрышты
тірек бағанымен түрлендірілген үш
бұрышты корпустан тұрады.
Ұзындығы 119 метр, бұл теңіздің 5-80
метр тереңдігінде бұрғылауға
мүмкіндік береді. Қондырғыда

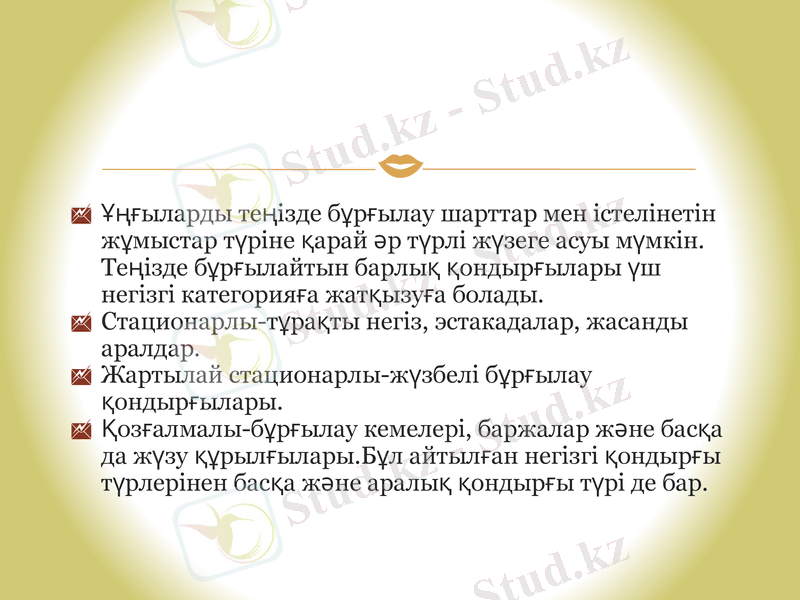

Ұңғыларды теңізде бұрғылау шарттар мен істелінетін
жұмыстар түріне қарай әр түрлі жүзеге асуы мүмкін.
Теңізде бұрғылайтын барлық қондырғылары үш
негізгі категорияға жатқызуға болады.
Стационарлы-тұрақты негіз, эстакадалар, жасанды
аралдар.
Жартылай стационарлы-жүзбелі бұрғылау
қондырғылары.
Қозғалмалы-бұрғылау кемелері, баржалар және
басқа да жүзу құрылғылары.Бұл айтылған негізгі
қондырғы түрлерінен басқа және аралық қондырғы
түрі де бар.

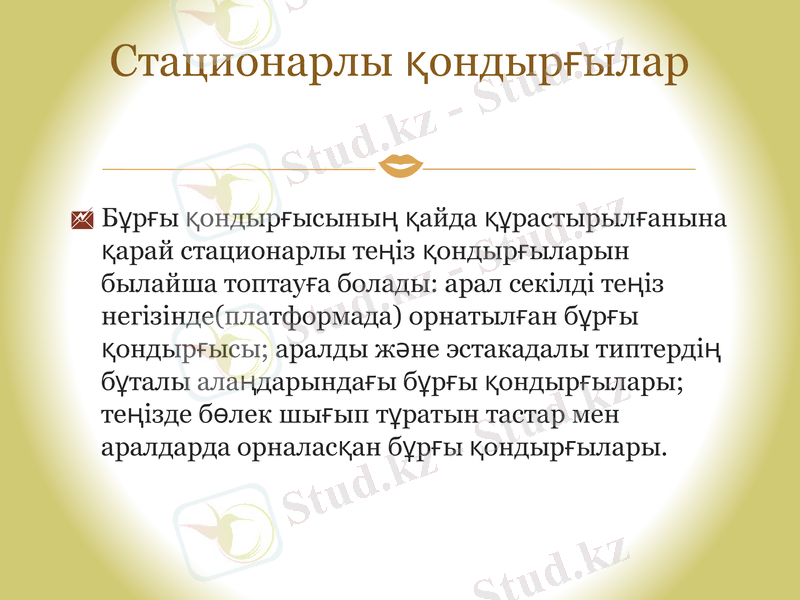

Стационарлы қондырғылар

Бұрғы қондырғысының қайда
құрастырылғанына қарай стационарлы
теңіз қондырғыларын былайша топтауға
болады: арал секілді теңіз
негізінде(платформада) орнатылған бұрғы
қондырғысы; аралды және эстакадалы
типтердің бұталы алаңдарындағы бұрғы
қондырғылары; теңізде бөлек шығып
тұратын тастар мен аралдарда орналасқан
бұрғы қондырғылары.

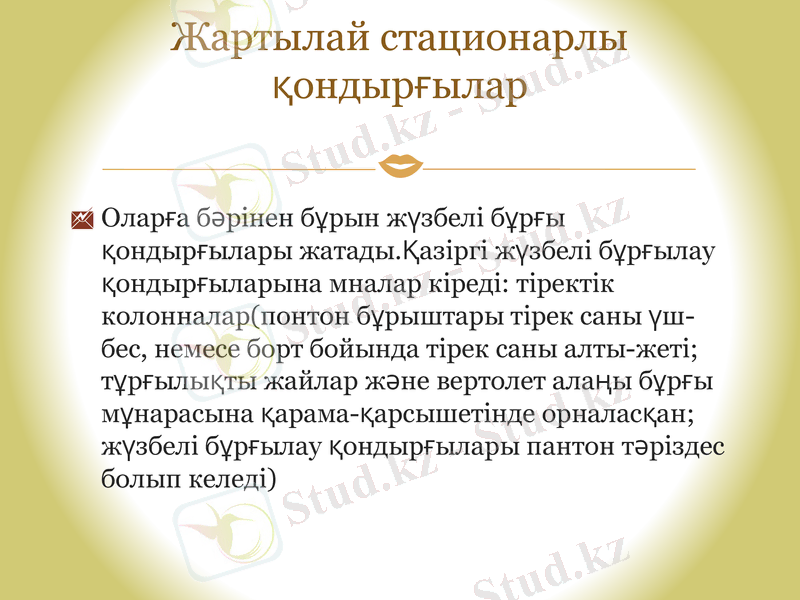

Жартылай стационарлы
қондырғылар

Оларға бәрінен бұрын жүзбелі бұрғы
қондырғылары жатады.Қазіргі жүзбелі
бұрғылау қондырғыларына мналар кіреді:
тіректік колонналар(понтон бұрыштары
тірек саны үш-бес, немесе борт бойында
тірек саны алты-жеті; тұрғылықты жайлар
және вертолет алаңы бұрғы мұнарасына
қарама-қарсышетінде орналасқан; жүзбелі
бұрғылау қондырғылары пантон тәріздес
болып келеді)

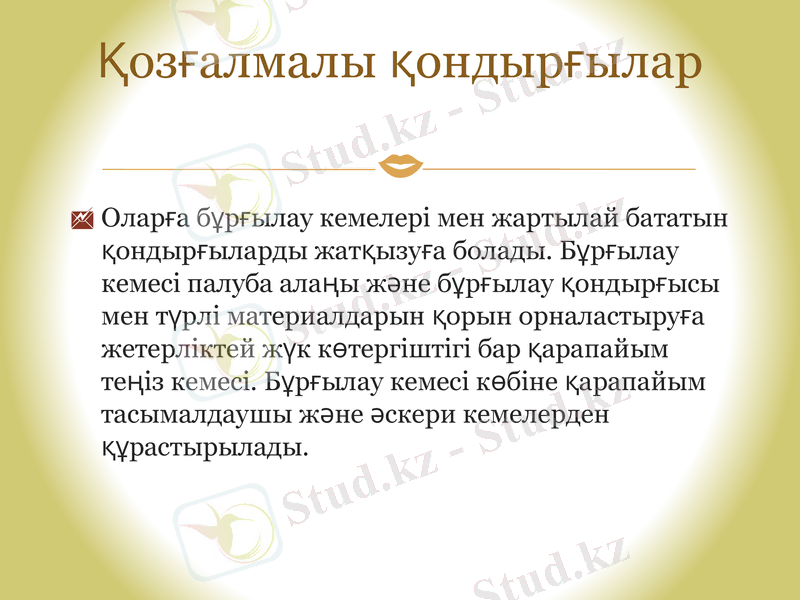

Қозғалмалы
қондырғылар

Оларға бұрғылау кемелері мен жартылай
бататын қондырғыларды жатқызуға
болады. Бұрғылау кемесі палуба алаңы
және бұрғылау қондырғысы мен түрлі
материалдарын қорын орналастыруға
жетерліктей жүк көтергіштігі бар
қарапайым теңіз кемесі. Бұрғылау кемесі
көбіне қарапайым тасымалдаушы және
әскери кемелерден құрастырылады.

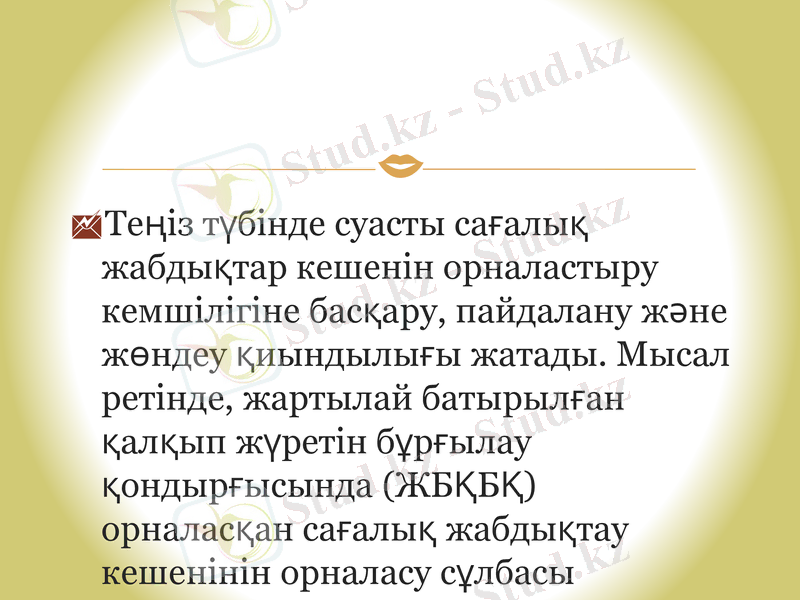

Теңіз түбінде суасты сағалық
жабдықтар кешенін
орналастыру кемшілігіне
басқару, пайдалану және
жөндеу қиындылығы жатады.

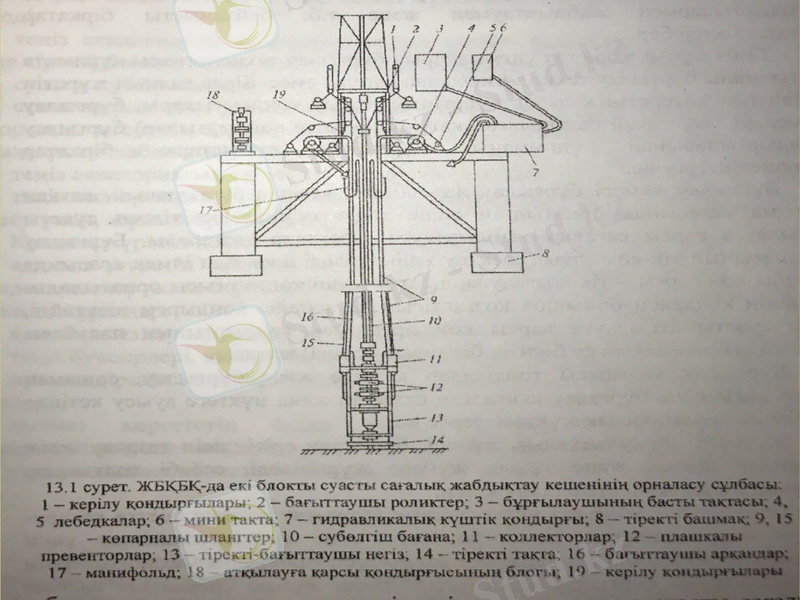

Мысал ретінде, жартылай
батырылған қалқып жүретін
бұрғылау қондырғысында
(ЖБҚБҚ) орналасқан сағалық

Назарларыңызға
рахмет!!!
