Жанармай құю бекеттері мен жер жұмыстарының көлемін есептеу

Презентация қосу

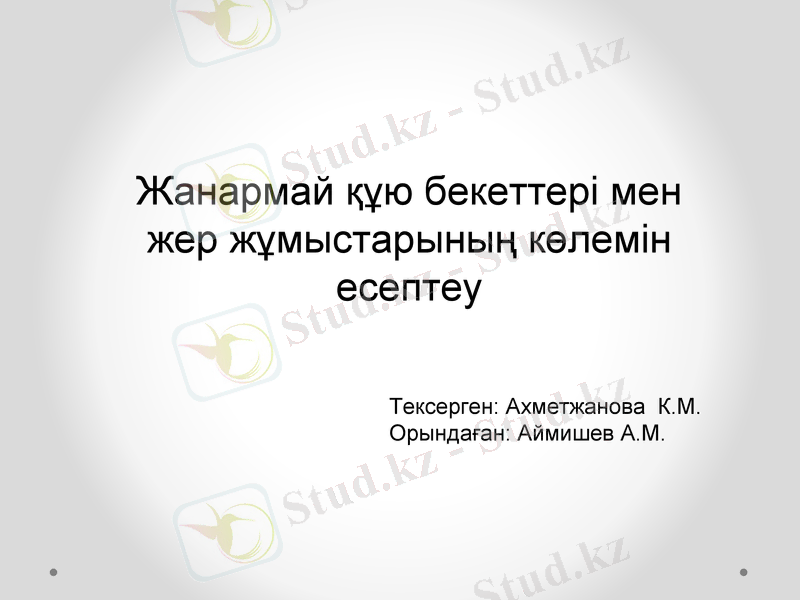

Жанармай құю бекеттері мен
жер жұмыстарының көлемін
есептеу

Тексерген: Ахметжанова К.М.
Орындаған: Аймишев А.М.

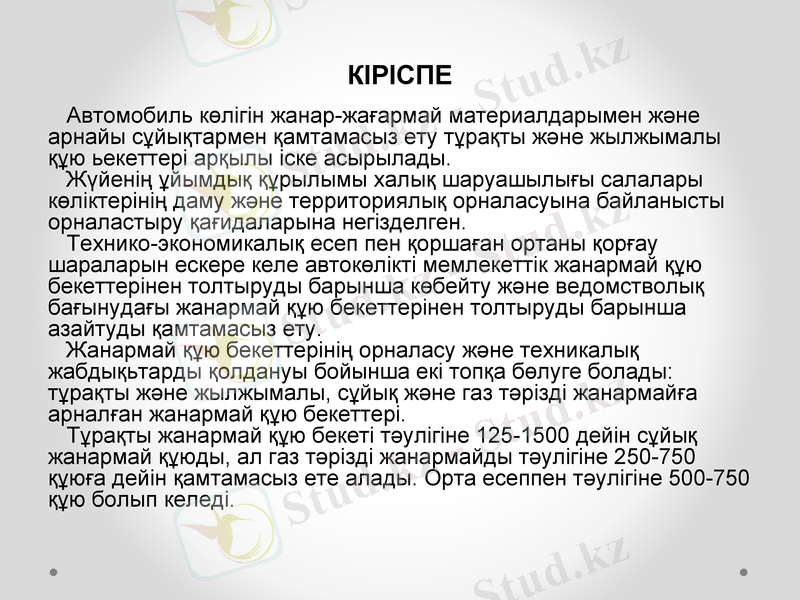

КІРІСПЕ

Автомобиль көлігін жанар-жағармай материалдарымен және арнайы
сұйықтармен қамтамасыз ету тұрақты және жылжымалы құю ьекеттері
арқылы іске асырылады.
Жүйенің ұйымдық құрылымы халық шаруашылығы салалары
көліктерінің даму және территориялық орналасуына байланысты
орналастыру қағидаларына негізделген.
Технико-экономикалық есеп пен қоршаған ортаны қорғау шараларын
ескере келе автокөлікті мемлекеттік жанармай құю бекеттерінен
толтыруды барынша көбейту және ведомстволық бағынудағы жанармай
құю бекеттерінен толтыруды барынша азайтуды қамтамасыз ету.
Жанармай құю бекеттерінің орналасу және техникалық жабдықьтарды
қолдануы бойынша екі топқа бөлуге болады: тұрақты және жылжымалы,
сұйық және газ тәрізді жанармайға арналған жанармай құю бекеттері.
Тұрақты жанармай құю бекеті тәулігіне 125-1500 дейін сұйық
жанармай құюды, ал газ тәрізді жанармайды тәулігіне 250-750 құюға
дейін қамтамасыз ете алады. Орта есеппен тәулігіне 500-750 құю болып
келеді.

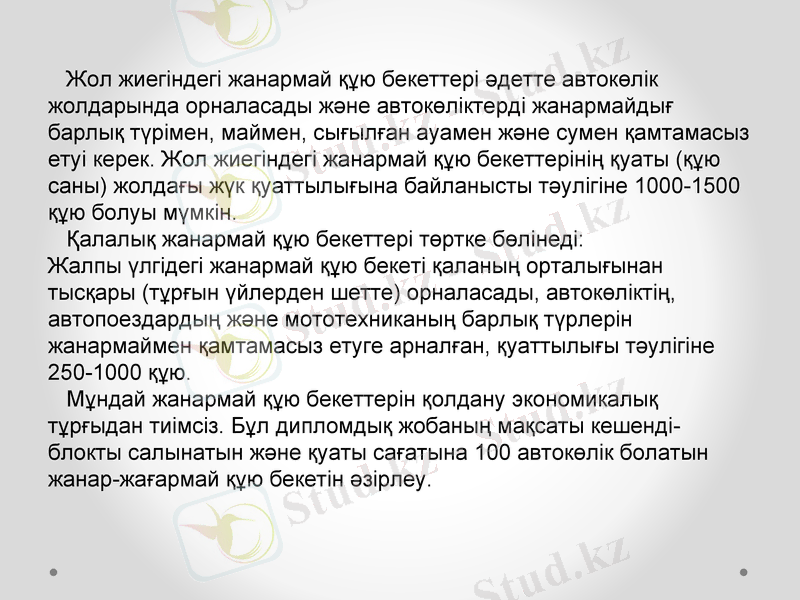

Жол жиегіндегі жанармай құю бекеттері әдетте автокөлік
жолдарында орналасады және автокөліктерді жанармайдығ
барлық түрімен, маймен, сығылған ауамен және сумен қамтамасыз
етуі керек. Жол жиегіндегі жанармай құю бекеттерінің қуаты (құю
саны) жолдағы жүк қуаттылығына байланысты тәулігіне 1000-1500
құю болуы мүмкін.
Қалалық жанармай құю бекеттері төртке бөлінеді:
Жалпы үлгідегі жанармай құю бекеті қаланың орталығынан
тысқары (тұрғын үйлерден шетте) орналасады, автокөліктің,
автопоездардың және мототехниканың барлық түрлерін
жанармаймен қамтамасыз етуге арналған, қуаттылығы тәулігіне
250-1000 құю.
Мұндай жанармай құю бекеттерін қолдану экономикалық
тұрғыдан тиімсіз. Бұл дипломдық жобаның мақсаты кешенді-
блокты салынатын және қуаты сағатына 100 автокөлік болатын
жанар-жағармай құю бекетін әзірлеу.

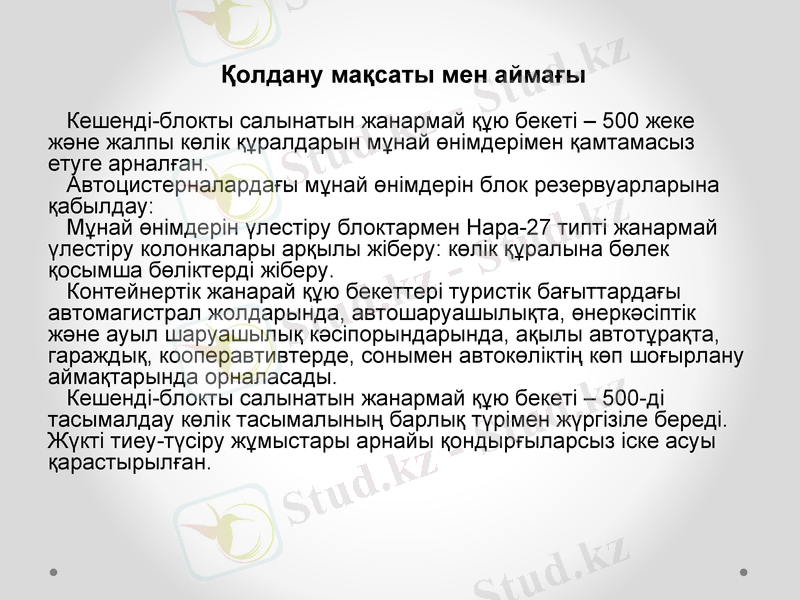

Қолдану мақсаты мен аймағы

Кешенді-блокты салынатын жанармай құю бекеті – 500 жеке және
жалпы көлік құралдарын мұнай өнімдерімен қамтамасыз етуге арналған.
Автоцистерналардағы мұнай өнімдерін блок резервуарларына
қабылдау:
Мұнай өнімдерін үлестіру блоктармен Нара-27 типті жанармай
үлестіру колонкалары арқылы жіберу: көлік құралына бөлек қосымша
бөліктерді жіберу.
Контейнертік жанарай құю бекеттері туристік бағыттардағы
автомагистрал жолдарында, автошаруашылықта, өнеркәсіптік және
ауыл шаруашылық кәсіпорындарында, ақылы автотұрақта, гараждық,
кооперавтивтерде, сонымен автокөліктің көп шоғырлану аймақтарында
орналасады.
Кешенді-блокты салынатын жанармай құю бекеті – 500-ді тасымалдау
көлік тасымалының барлық түрімен жүргізіле береді. Жүкті тиеу-түсіру
жұмыстары арнайы қондырғыларсыз іске асуы қарастырылған.

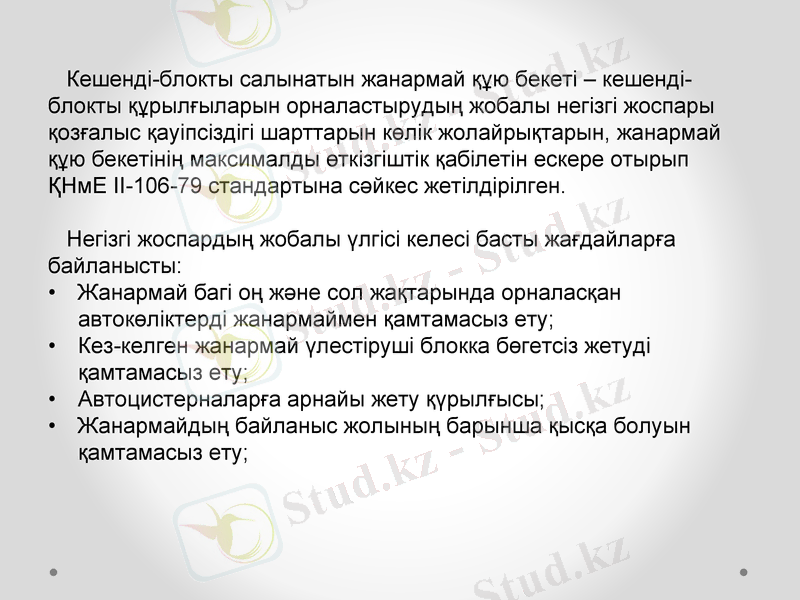

Кешенді-блокты салынатын жанармай құю бекеті – кешенді-
блокты құрылғыларын орналастырудың жобалы негізгі жоспары
қозғалыс қауіпсіздігі шарттарын көлік жолайрықтарын, жанармай
құю бекетінің максималды өткізгіштік қабілетін ескере отырып
ҚНмЕ ІІ-106-79 стандартына сәйкес жетілдірілген.

Негізгі жоспардың жобалы үлгісі келесі басты жағдайларға
байланысты:
• Жанармай багі оң және сол жақтарында орналасқан
автокөліктерді жанармаймен қамтамасыз ету;
• Кез-келген жанармай үлестіруші блокка бөгетсіз жетуді
қамтамасыз ету;
• Автоцистерналарға арнайы жету қүрылғысы;
• Жанармайдың байланыс жолының барынша қысқа болуын
қамтамасыз ету;

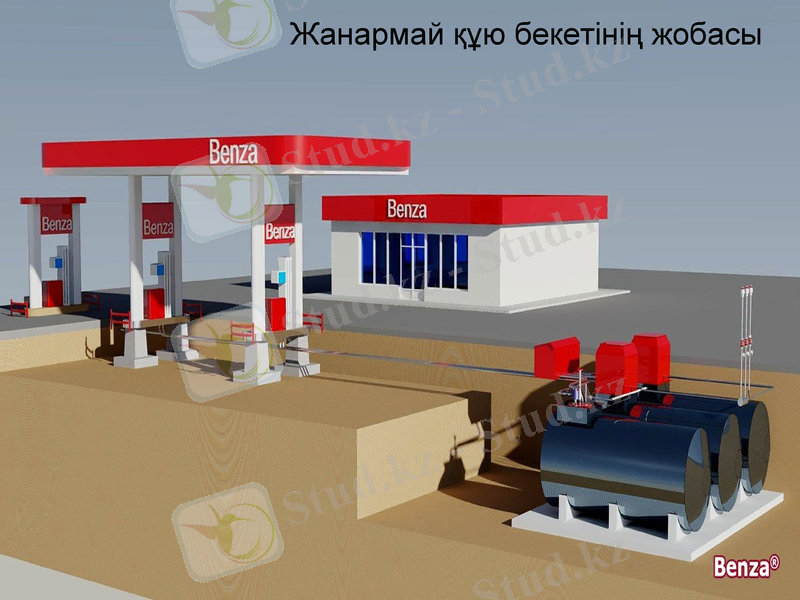

Жанармай құю бекетінің жобасы

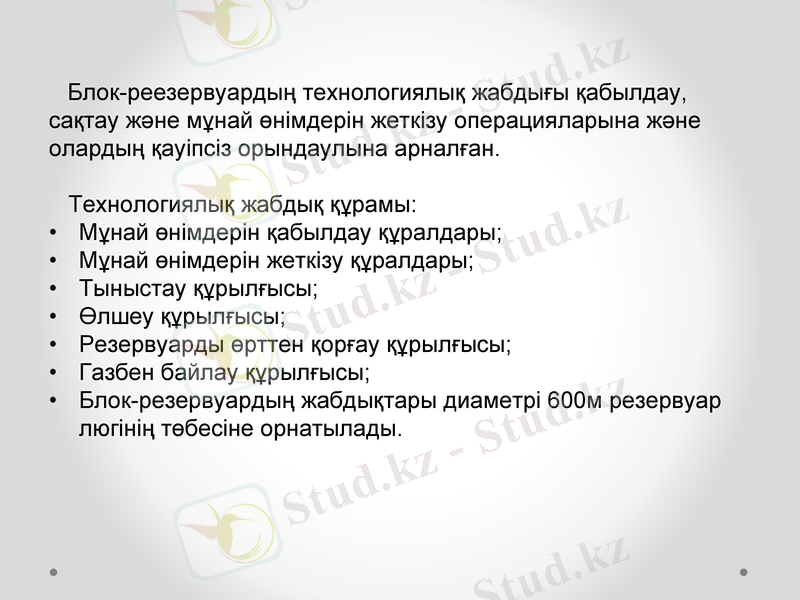

Блок-реезервуардың технологиялық жабдығы қабылдау,
сақтау және мұнай өнімдерін жеткізу операцияларына және
олардың қауіпсіз орындаулына арналған.

Технологиялық жабдық құрамы:
• Мұнай өнімдерін қабылдау құралдары;
• Мұнай өнімдерін жеткізу құралдары;
• Тыныстау құрылғысы;
• Өлшеу құрылғысы;
• Резервуарды өрттен қорғау құрылғысы;
• Газбен байлау құрылғысы;
• Блок-резервуардың жабдықтары диаметрі 600м резервуар
люгінің төбесіне орнатылады.

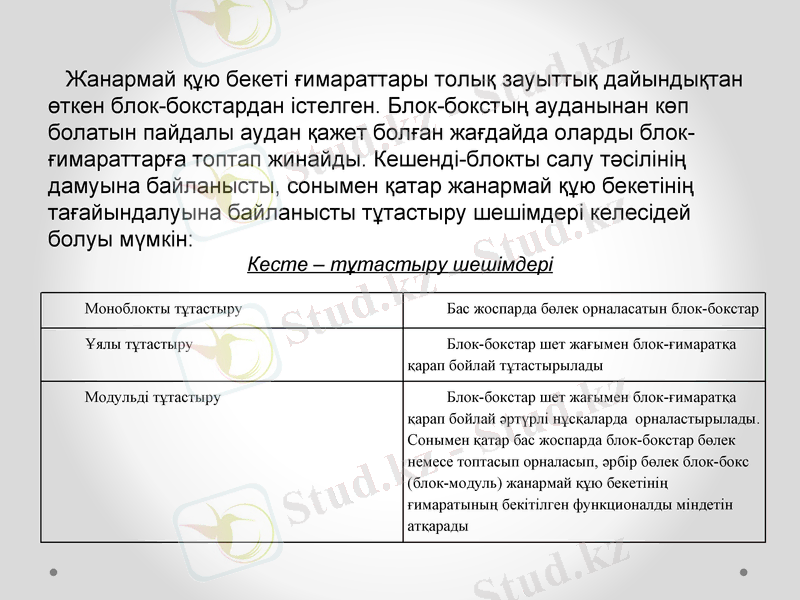

Жанармай құю бекеті ғимараттары толық зауыттық дайындықтан
өткен блок-бокстардан істелген. Блок-бокстың ауданынан көп
болатын пайдалы аудан қажет болған жағдайда оларды блок-
ғимараттарға топтап жинайды. Кешенді-блокты салу тәсілінің
дамуына байланысты, сонымен қатар жанармай құю бекетінің
тағайындалуына байланысты тұтастыру шешімдері келесідей
болуы мүмкін:
Кесте – тұтастыру шешімдері
Моноблокты тұтастыру Бас жоспарда бөлек орналасатын блок-бокстар

Ұялы тұтастыру Блок-бокстар шет жағымен блок-ғимаратқа
қарап бойлай тұтастырылады

Модульді тұтастыру Блок-бокстар шет жағымен блок-ғимаратқа
қарап бойлай әртүрлі нұсқаларда
орналастырылады. Сонымен қатар бас жоспарда
блок-бокстар бөлек немесе топтасып орналасып,
әрбір бөлек блок-бокс (блок-модуль) жанармай құю
бекетінің ғимаратының бекітілген функционалды
міндетін атқарады

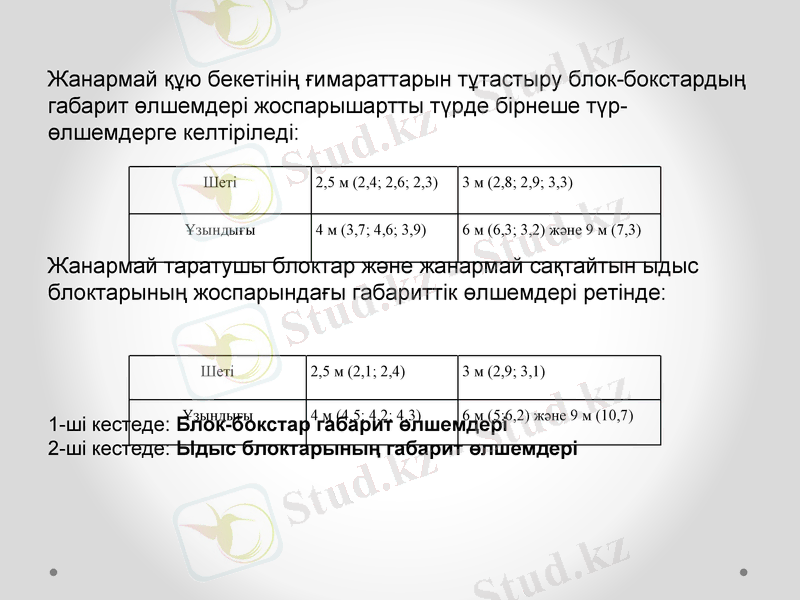

Жанармай құю бекетінің ғимараттарын тұтастыру блок-бокстардың
габарит өлшемдері жоспарышартты түрде бірнеше түр-
өлшемдерге келтіріледі:

Шеті 2,5 м (2,4; 2,6; 2,3) 3 м (2,8; 2,9; 3,3)

Ұзындығы 4 м (3,7; 4,6; 3,9) 6 м (6,3; 3,2) және 9 м (7,3)

Жанармай таратушы блоктар және жанармай сақтайтын ыдыс
блоктарының жоспарындағы габариттік өлшемдері ретінде:

Шеті 2,5 м (2,1; 2,4) 3 м (2,9; 3,1)

Ұзындығы 4 м (4,5; 4,2; 4,3) 6 м (5;6,2) және 9 м (10,7)

1-ші кестеде: Блок-бокстар габарит өлшемдері
2-ші кестеде: Ыдыс блоктарының габарит өлшемдері
Қазақстанда алдығы 5 жылдың ішінде 300 жанармай құю бекеті
біріктіріледі. Жобаның құны – 50 млн доллар.
Бұл жоспардың басты мақсаты: ұсақ жанармай бекеттерін біріктіру
арқылы ірі желі құру.

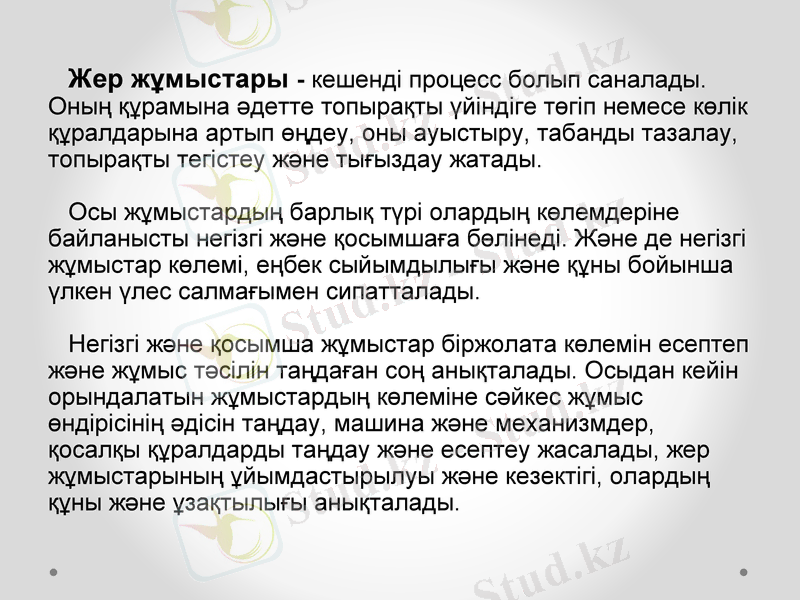

Жер жұмыстары - кешенді процесс болып саналады.
Оның құрамына әдетте топырақты үйіндіге төгіп немесе көлік
құралдарына артып өңдеу, оны ауыстыру, табанды тазалау,
топырақты тегістеу және тығыздау жатады.

Осы жұмыстардың барлық түрі олардың көлемдеріне
байланысты негізгі және қосымшаға бөлінеді. Және де негізгі
жұмыстар көлемі, еңбек сыйымдылығы және құны бойынша
үлкен үлес салмағымен сипатталады.

Негізгі және қосымша жұмыстар біржолата көлемін есептеп
және жұмыс тәсілін таңдаған соң анықталады. Осыдан кейін
орындалатын жұмыстардың көлеміне сәйкес жұмыс өндірісінің
әдісін таңдау, машина және механизмдер, қосалқы
құралдарды таңдау және есептеу жасалады, жер
жұмыстарының ұйымдастырылуы және кезектігі, олардың
құны және ұзақтылығы анықталады.

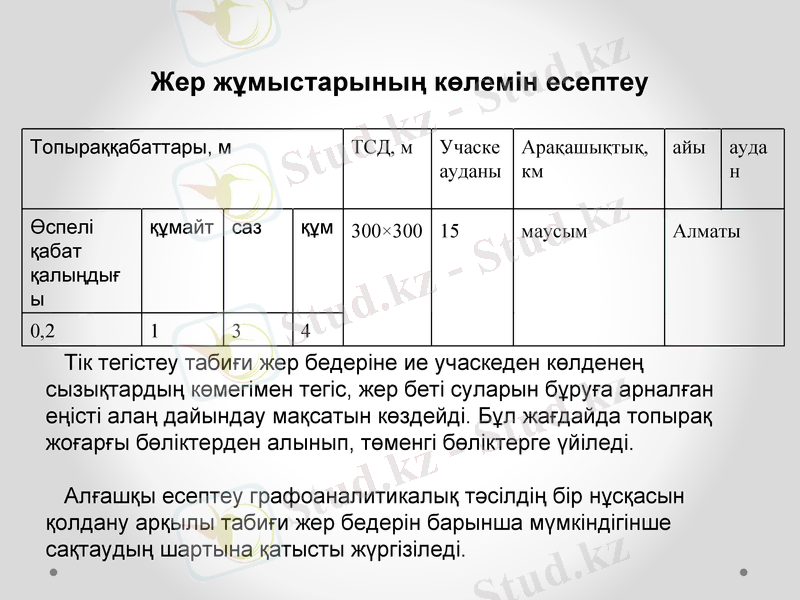

Жер жұмыстарының көлемін есептеу

Топыраққабаттары, м ТСД, м Учаске Арақашықтық, айы аудан
ауданы км
Өспелі құмайт саз құм 300×300 15 маусым Алматы
қабат
қалыңдығ
ы
0,2 1 3 4

Тік тегістеу табиғи жер бедеріне ие учаскеден көлденең
сызықтардың көмегімен тегіс, жер беті суларын бұруға арналған
еңісті алаң дайындау мақсатын көздейді. Бұл жағдайда топырақ
жоғарғы бөліктерден алынып, төменгі бөліктерге үйіледі.

Алғашқы есептеу графоаналитикалық тәсілдің бір нұсқасын
қолдану арқылы табиғи жер бедерін барынша мүмкіндігінше
сақтаудың шартына қатысты жүргізіледі.
1:2000 масштабта жобада аумақтың жер бедері және учаскенің берілген
аудан өлшемдері кескінделген жұмыстық сызбасы орындалады. Тірек
торларын қалыптастыру үшін алаң әрбір жағы 100м болатын шаршыларға
бөлінеді. Бұл орайда әрқайсысы үшін қара не табиғи, жобалық және
жұмыстық белгілері табылатын шаршы төбелері алаңның тірек нүктелері
ретінде қызмет атқарады.

Берілген бедердегі тірек нүктелерінің қара биіктік белгілері интерполяция
әдісімен есептеледі. Шаршылардың әр төбесі арқылы ұзындығы болатын
екі көршілес көлденең сызықты қосатын ең қысқа түзу жүргізіледі,
шаршылар төбелернен қиылысу нүктелеріне дейінгі сантиметрмен
алынғанжәнеара қашықтықтары өлшенеді. Қара белгілер келесідей
анықталады:

немесе

Мұнда , - шаршы төбелерінің екі жағындағы кіші және үлкен
көршілес көлденең сызықтардың биіктік белгілері; L - көршілес көлденең
сызықтар арсындағы қашықтық.
Жер жұмыстарының көлемдерін есептегенде
түзетулер есепке алынады:

1. Жол төсемесіне:
∆Vжт = hжт · Вжт · L (24)
мұндағы: hжт – жол төсемесінің қалыңдығы; Вжт – жүру бөлігінің
ені; L – жол бөлігінің ұзындығы, м.

2. Құнарлы қабатты аршып алуға:
∆Vққ = hққ · Вбж · L (25)
мұндағы: hққ – құнарлы қабаттың қалыңдығы; Вбж – жолға бөлінген
жолақтың немесе ойықтың ені, м.
Назарларыңызға рахмет!
