Аберрация


Slide 1

Тақырыбы: Аберрация

Тексерген:Исмаилова Г. А.

Орындағандар:Гайыпова Г.

Оспанова А.

Пирманова П.

201 топ

Алматы 2011

Slide 2

аберрация

Аберрациялар монохроматты және хроматты болып бөлінеді.

Хроматты аберрация - оптикалық жүйе сипаттамаларының жарықтың толқын ұзындығынан тәуелділігін сипаттайтын көрініс. Хроматты жүйелерде боялмаған заттар суреттерінің боялуы орын алады.

Орналасу хроматизмі -дененің бір нүктесінің түсті көрінісінің әр түрлі толқын ұзындықтары үшін оптикалық жүйеден әр түрлі қашықтықта орналасады. расположены на разном расстоянии от оптической системы для разных длин волн (цветов) .

Үлкейту хроматизмі - оптикалық жүйенің үлкейтуі толқын ұзындығынан тәуелді.

Aберрация- оптикалық жүйедегі сәулелердің түзусызықты бағыттан ауытқуынан туындайтын қателер мен қателіктер.

Slide 3 Slide 4 Slide 5 Slide 6

аберрация 2

Монохроматты аберрациялар: сфералық, кома, астигматизм, дисторсия.

Сфералық аберрация заттың осьтік нүктесінен шығатын сәулелердің (сонымен қатар шексіздікте орналасуы мүмкін) идеал көрініс жазықтығында сейілу шеңберін түзей отырып бір нүктеде қиылыспауына әкеледі.

Slide 7

Монохроматты аберрация: дисторсия.

Slide 8

аберрация 3

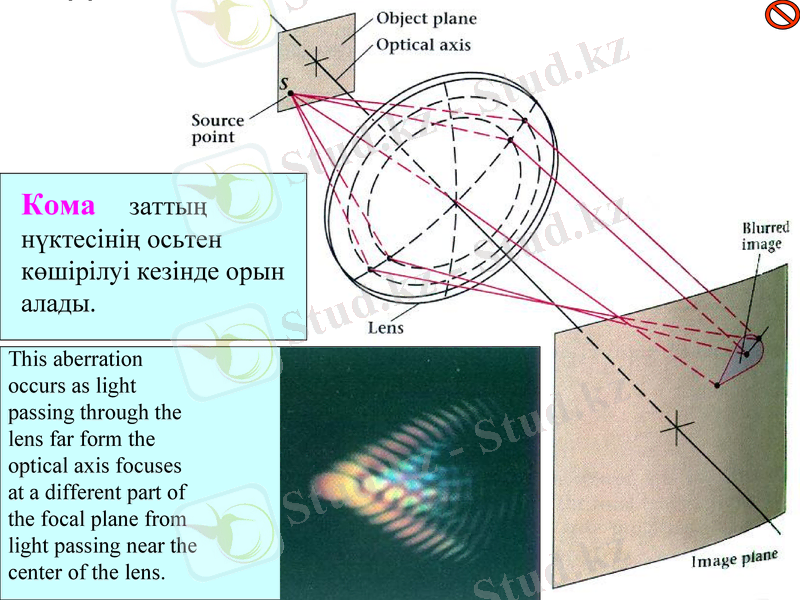

Кома заттың нүктесінің осьтен көшірілуі кезінде орын алады.

This aberration occurs as light passing through the lens far form the optical axis focuses at a different part of the focal plane from light passing near the center of the lens.

Slide 9

аберрация 4

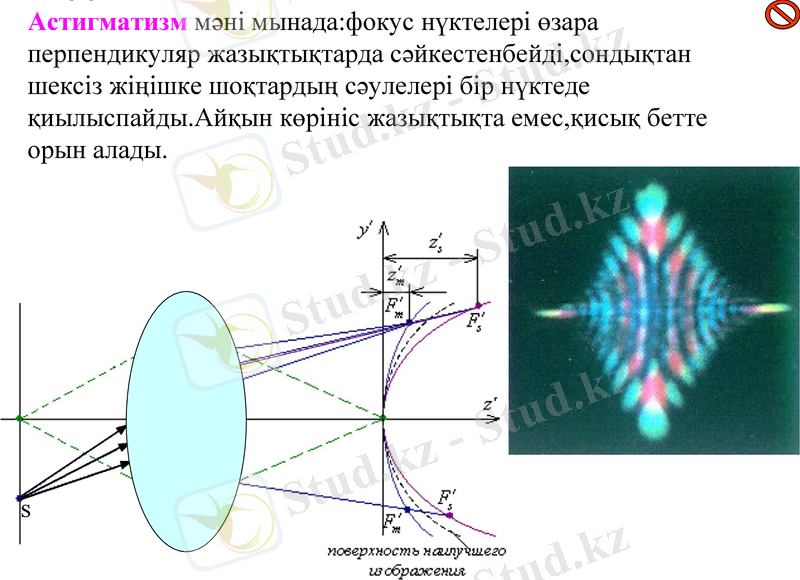

Астигматизм мәні мынада:фокус нүктелері өзара перпендикуляр жазықтықтарда сәйкестенбейді, сондықтан шексіз жіңішке шоқтардың сәулелері бір нүктеде қиылыспайды. Айқын көрініс жазықтықта емес, қисық бетте орын алады.

s

Slide 10

аберрации 5

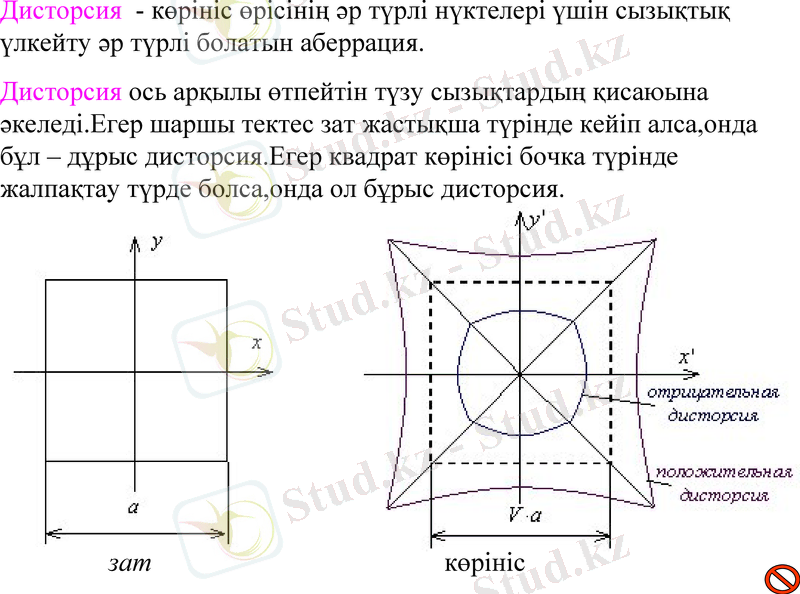

Дисторсия - көрініс өрісінің әр түрлі нүктелері үшін сызықтық үлкейту әр түрлі болатын аберрация.

Дисторсия ось арқылы өтпейтін түзу сызықтардың қисаюына әкеледі. Егер шаршы тектес зат жастықша түрінде кейіп алса, онда бұл - дұрыс дисторсия. Егер квадрат көрінісі бочка түрінде жалпақтау түрде болса, онда ол бұрыс дисторсия.

зат

көрініс

Slide 11

Дисторсия

Slide 12

Дифракциялық аберрация - фотообъектив оправасы немесе диафрагмадағы жарықтың дифракциясы нәтижесінде орын алады. Бұл аберрация түрі фотоаппараттың кеңейтілімдік қасиетін шектейді. Осы аберрация әсерінен екі нүкте арасындағы минимал бұрыштық қашықтық λ/D-ға дейін шектелген. λ - электромагниттік толқын ұзындығы.

Slide 13

Объектив қателігі
