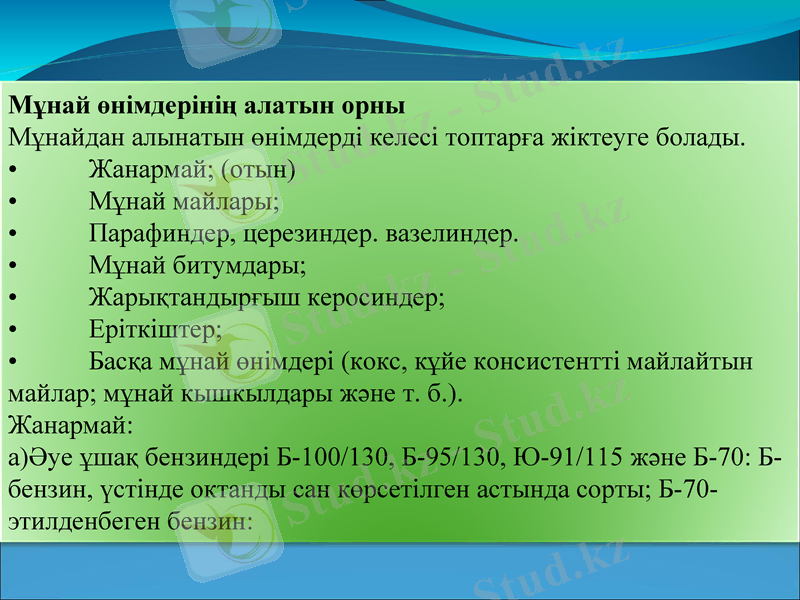

Мұнай өнімдерінің жіктелуі және тікелей айыру мен жылу айырбасы схемалары

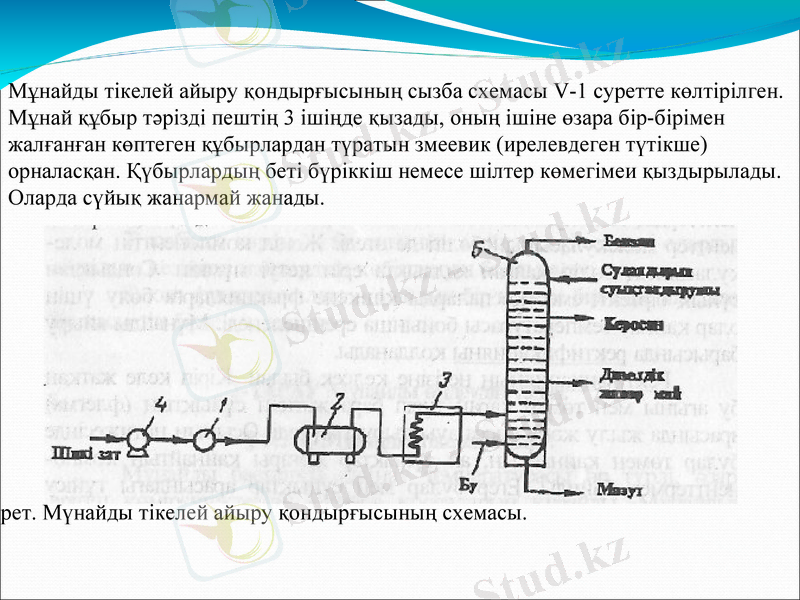

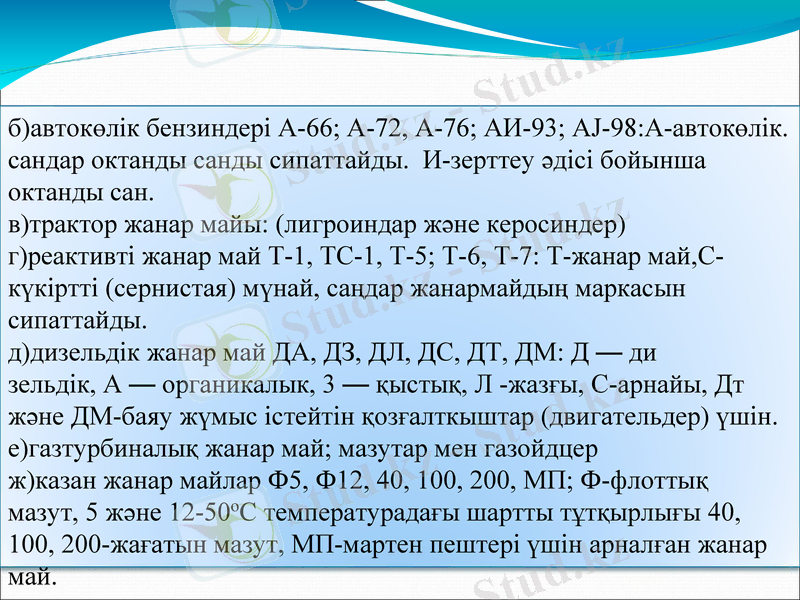

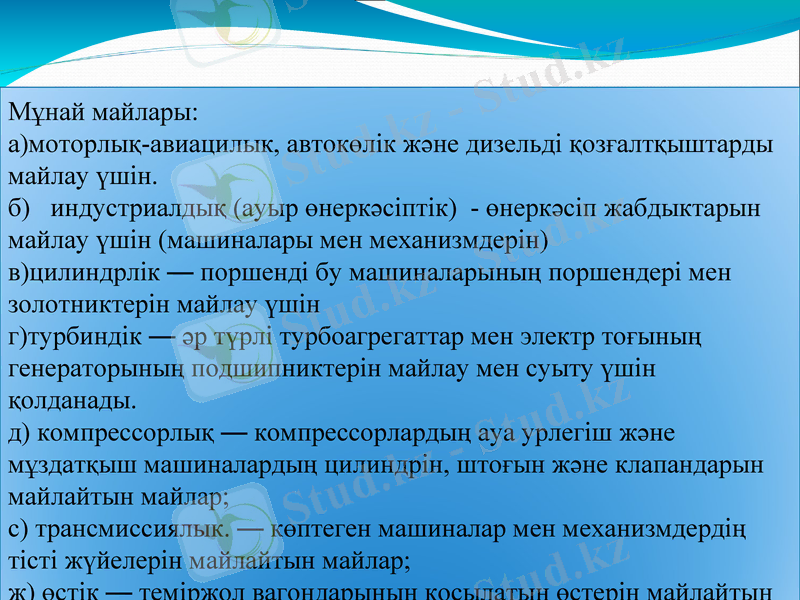

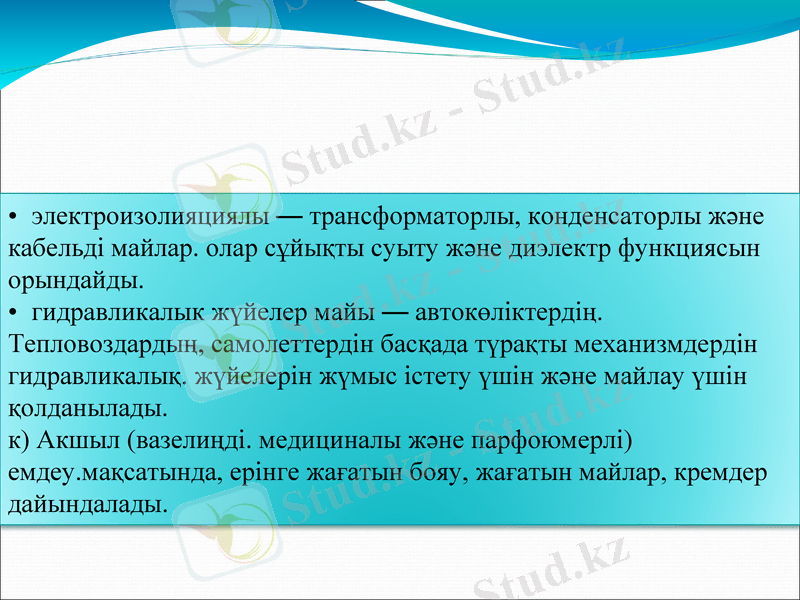

Мұнайды тікелей айыру қондырғысының сызба схемасы V-1 суретте көлтірілген. Мұнай құбыр тәрізді пештің 3 ішіңде қызады, оның ішіне өзара бір-бірімен жалғанған көптеген құбырлардан түратын змеевик (ирелевдеген түтікше) орналасқан. Қүбырлардың беті бүріккіш немесе шілтер көмегімеи қыздырылады. Оларда сүйық жанармай жанады.

V-1 сурет. Мүнайды тікелей айыру қондырғысының схемасы.

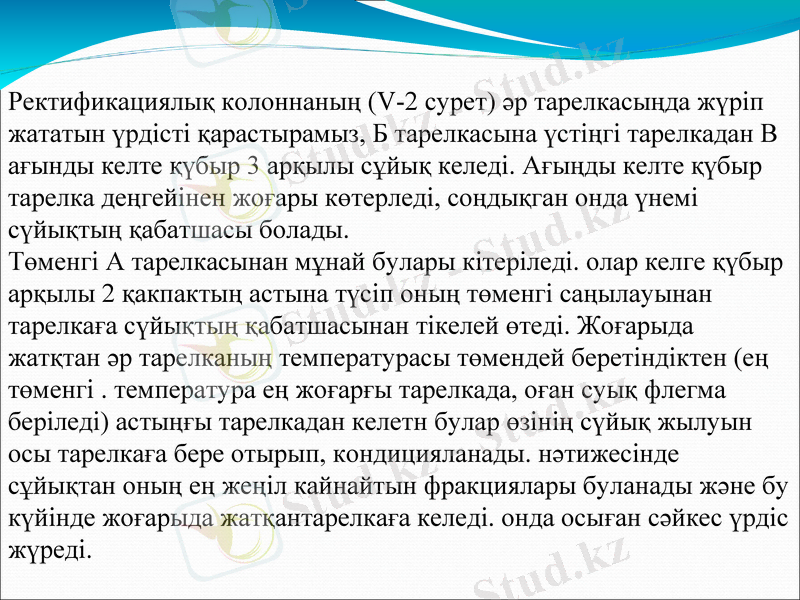

Ректификациялық колоннаның (V-2 сурет) әр тарелкасыңда жүріп жататын үрдісті қарастырамыз, Б тарелкасына үстіңгі тарелкадан В ағынды келте қүбыр 3 арқылы сұйық келеді. Ағыңды келте қүбыр тарелка деңгейінен жоғары көтерледі, соңдықган онда үнемі сүйықтың қабатшасы болады.

Төменгі А тарелкасынан мұнай булары кітеріледі. олар келге қүбыр арқылы 2 қакпактың астына түсіп оның төменгі саңылауынан тарелкаға сүйықтың қабатшасынан тікелей өтеді. Жоғарыда жатқтан әр тарелканың температурасы төмендей беретіндіктен (ең төменгі . температура ең жоғарғы тарелкада, оған суық флегма беріледі) астыңғы тарелкадан келетн булар өзінің сүйық жылуын осы тарелкаға бере отырып, кондицияланады. нәтижесінде сұйықтан оның ең жеңіл кайнайтын фракциялары буланады және бу күйінде жоғарыда жатқантарелкаға келеді. онда осыған сәйкес үрдіс жүреді.

Жылу айырбасының екі негізгі сызба схемасын ажыратады -тіке ағатын және қарсы ағатын. Тіке ағатын сызба схемасы кезінде қыздыратын және сұйытылатын сұйық бір бағытта қозғалып, жылу айырбасының бір жағынан беріледі (V-3 а-сурет) . Қарсы ағу сызба схсмасы кезінде қыздырылатын және сұйытылатын сұйықтың бір-біріне қарсы қозғалып, аппараттың қарама-қарсы шеттерінен беріледі (V-3 б. -сурет), көп жүрісті жылу айырбасына аппараттың бір бөлігіне тіке ағу, басқа жағынан қарсы ағу жүpeді.
