Жартылай кокстеу процесі
Орындаған: Хе-41 тобының студенті
Исина Н.
Тексерген: х.ғ.к., доцент Каримова.А.Б

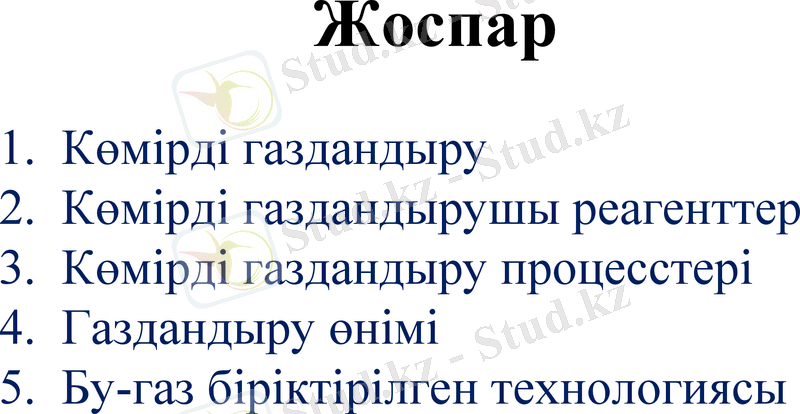

Жоспар
1. Көмірді газдандыру
2. Көмірді газдандырушы реагенттер
3. Көмірді газдандыру процесстері
4. Газдандыру өнімі
5. Бу-газ біріктірілген технологиясы

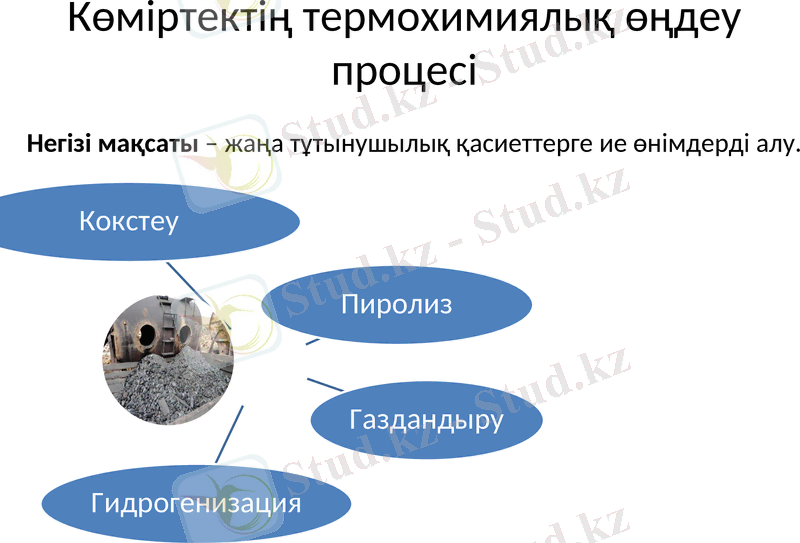

Көміртектің термохимиялық өңдеу процесі

Негізі мақсаты – жаңа тұтынушылық қасиеттерге ие өнімдерді алу.

Кокстеу

Пиролиз

Газдандыру

Гидрогенизация
Жартылай кокстеу
• Ауасыз ортада көмірді 500-600°С -та
қыздыру процесі жартылай кокстеу деп
аталады.
ер
мд
өні парафиндер
ын
ат майлар
ын
Жартылай кокс
Ал
Көмірді
жартылай кокстеу өндірісінің технологиялық процесі

Көмірді дайындау (ұсақтау, сұрыптау, жартылай кокстеу пешіне
жіберу)

Пешті 500-550°С – қа дейін ауа жібермей қыздырып, жартылай
кокстеу. Пештерден жартылай кокс және бу – газды қоспа
шығарылады.

Бу – газды қоспаны суыту. Нәтижесінде газ және шикі шайыр
алынады.

1. Шикі шайырды сусыздандыру, фракцияларға айдау.
Өнімдері: бензин, лигроин,керосин, мазут, пек.
Жартылай кокстеу

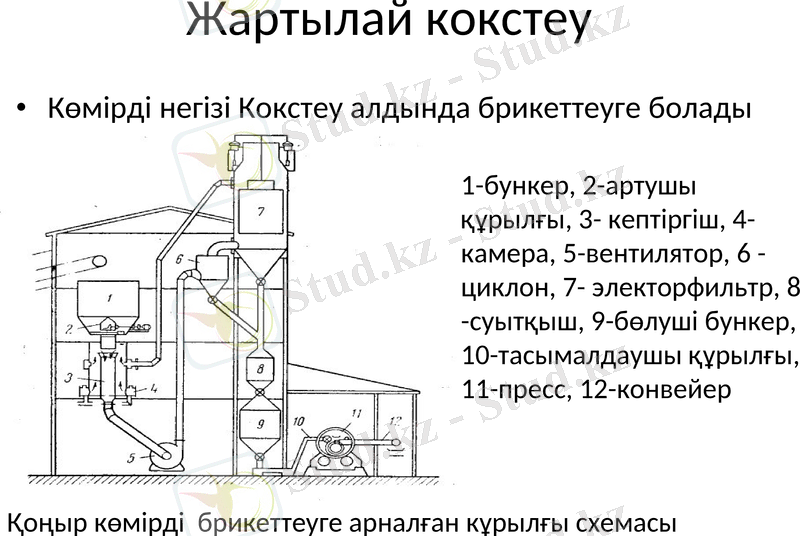

• Көмірді негізі Кокстеу алдында брикеттеуге болады

1-бункер, 2-артушы
құрылғы, 3- кептіргіш, 4-
камера, 5-вентилятор, 6
-циклон, 7- электорфильтр,
8 -суытқыш, 9-бөлуші
бункер, 10-тасымалдаушы
құрылғы, 11-пресс, 12-
конвейер

Қоңыр көмірді брикеттеуге арналған кұрылғы схемасы
Жартылау кокстеуге арналған пештер
• Жартылай кокстеуге арналған пештер шайырдың
жоғары шығымын және касиеті жағынан біркелкі
жартылай коск алынуын қамтамасыз етуге қажет.

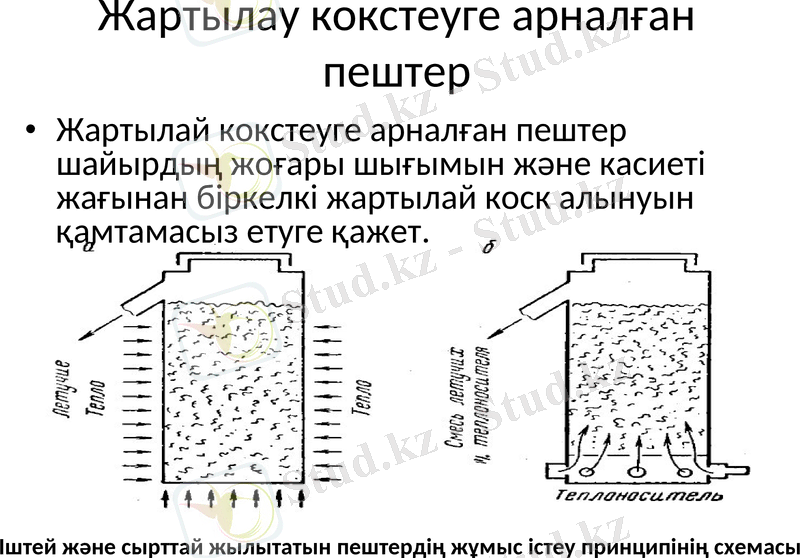

Іштей және сырттай жылытатын пештердің жұмыс істеу принципінің схемасы
Жартылау кокстеуге арналған пештер

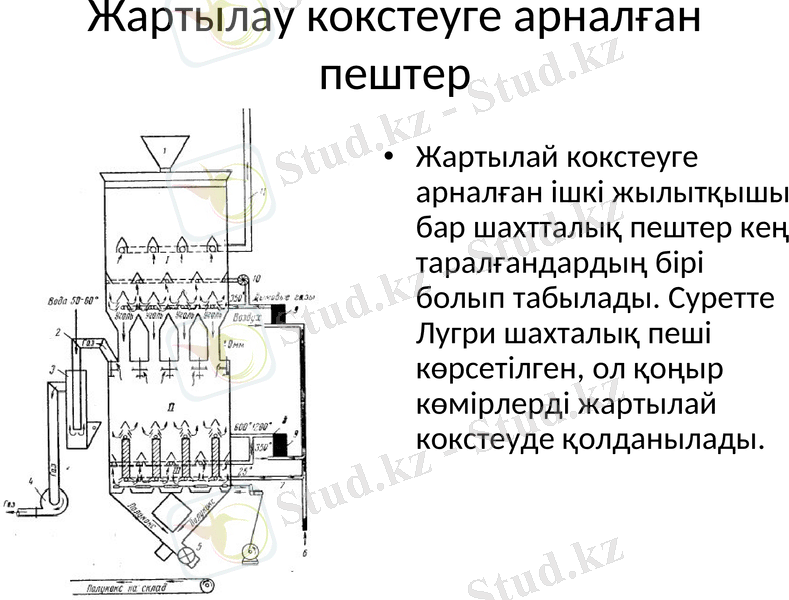

• Жартылай кокстеуге
арналған ішкі жылытқышы
бар шахтталық пештер кең
таралғандардың бірі
болып табылады. Суретте
Лугри шахталық пеші
көрсетілген, ол қоңыр
көмірлерді жартылай
кокстеуде қолданылады.
Жартылау кокстеуге арналған пештер

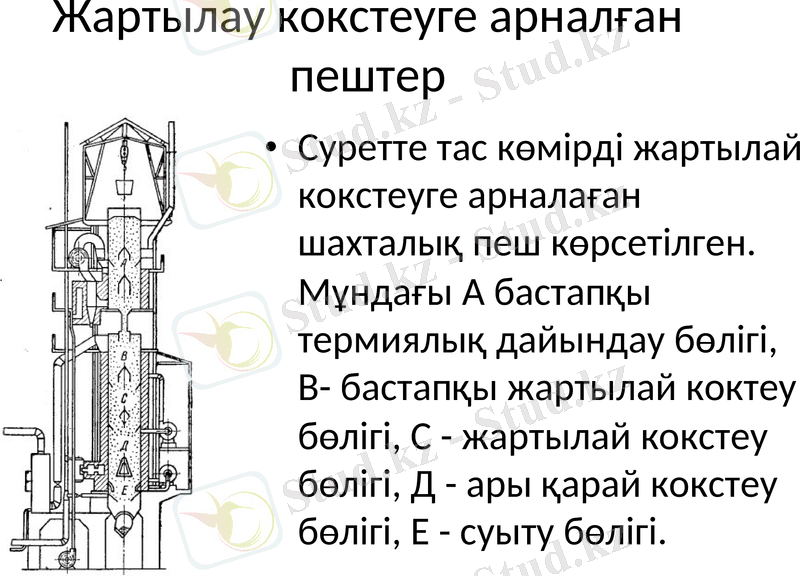

• Суретте тас көмірді жартылай
кокстеуге арналаған
шахталық пеш көрсетілген.
Мұндағы А бастапқы
термиялық дайындау бөлігі,
В- бастапқы жартылай коктеу
бөлігі, С - жартылай кокстеу
бөлігі, Д - ары қарай кокстеу
бөлігі, Е - суыту бөлігі.
Пеш режимінің технологиялық
көрсеткіштері.
Кептіру зонасы

Жылутасылмалдағыштың зонаға кіргендегі 250-300
температурасы, °С
Зонадан шыққандағы газдардың температурасы, °С 65-80

Кептіру зонасының астыңғы жанындағы қысым,мм 20-40
вод.ст
Жартылай кокстеу бөлімі

Жылутасылмалдағыштың зонаға кіргендегі 600-700
температурасы, °С
Зонадан шыққандағы газдардың температурасы, °С 200-250

Газүрлегішке кірердегі температура, °С 110-120

Көмірдің зонадан тыс температурасы, °С 550-650

Зонадан шыққандағы газдың қысымы, мм вод.ст. ±0
Жартылай кокстеу процесінің
принциптік сызбасы
• Суретте қатты
жылутасымалдығышы бар
жартылай кокстеуді процесінің
принциптік сызбасы келтірілген.
1-бастапқы шикізат бункері,2-
жартылай кокстеу камерасы,3-
бункер сепаратор,4-
пневмотранспорттық және
қыздыру трубалары,5-
қыздырғышқа
• жартылай коксты тасымалдайтын
труба ,6-пневмодиірмен,7-газ
және шайыр шығатарын
трубалар
• Құнды болып табылатын суда еритін шикізаттар алынады, Шайыр асты
суы
мысалы фенолдар.
• Жартылай кокстеу құрылғысының Біріншілік газ
пештерін қыздыруға қолданылады
Ж.к.
• Бензин, керосин, жағынды майлар Шайыры
ретінде қолданылады.
Жартылай
•Тұрмыста түтінсіз оты және газификазияда негізгі шикізат кокс
ретінде қолданылады. Тез тұтанып, тез жанады.
Жартылай кокстеу өнімдері

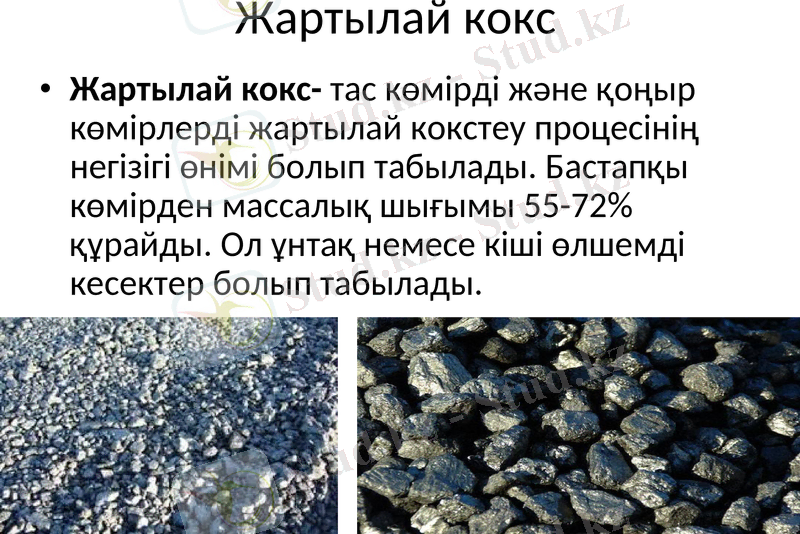

Жартылай кокс
• Жартылай кокс- тас көмірді және қоңыр
көмірлерді жартылай кокстеу процесінің
негізігі өнімі болып табылады. Бастапқы
көмірден массалық шығымы 55-72% құрайды.
Ол ұнтақ немесе кіші өлшемді кесектер болып
табылады.

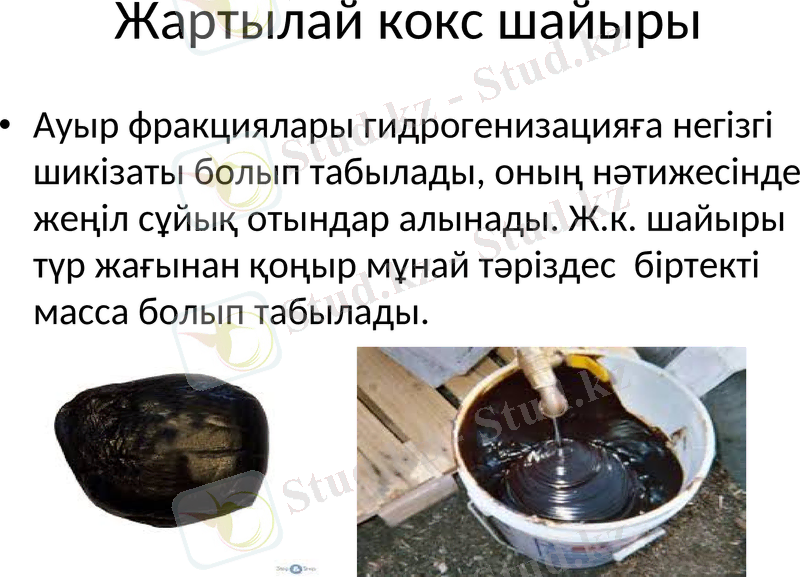

Жартылай кокс шайыры
• Ауыр фракциялары гидрогенизацияға негізгі
шикізаты болып табылады, оның нәтижесінде
жеңіл сұйық отындар алынады. Ж.к. шайыры
түр жағынан қоңыр мұнай тәріздес біртекті
масса болып табылады.

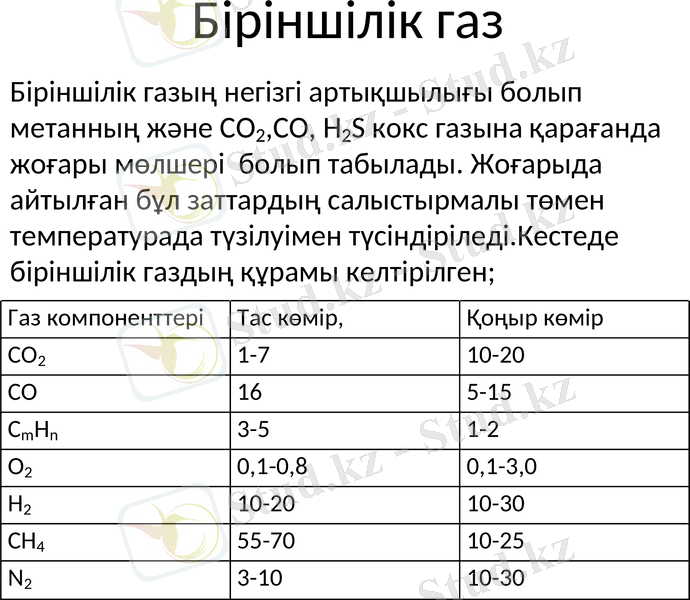

Біріншілік газ
Біріншілік газың негізгі артықшылығы болып
метанның және CO2,CO, H2S кокс газына қарағанда
жоғары мөлшері болып табылады. Жоғарыда
айтылған бұл заттардың салыстырмалы төмен
температурада түзілуімен түсіндіріледі.Кестеде
біріншілік газдың құрамы келтірілген;
Газ компоненттері Тас көмір, Қоңыр көмір
CO2 1-7 10-20
CO 16 5-15
CmHn 3-5 1-2
O2 0,1-0,8 0,1-3,0
H2 10-20 10-30
CH4 55-70 10-25
N2 3-10 10-30
Пайдаланылған әдебиеттер :
1. Каталымов А.Б., Кобяков А.И. Переработка твердого
топлива// учеб.пособие для вузов, -Калуга:Изд-во
Н.Бочкаревой, 2003,-240 с.
2. Агроскин А.А. Химия и технология угля// учеб.пособие
для вузов, - Изд-во: Недра, -1969 г, -240 с.
3. Гюльмалиев А.М., Головин Г.С., Гладун Т.Г. Теоретические
основы химии угля//- ISBN: 5-7418-0243-5, -2003, -550 с.
4. Гойхрах И.М. «Химия и технология искусственного
жидкого топлива и газа Издание 2»// Государственное
научно-техническое издательство нефтяной и горно-
топливной литературы,-1954,-487 с.
Назарларыңызға
рахмет!
