ЛАБОРАТОРИЯЛЫҚ
СЕПЕРАТОРЛАРДЫҢ ЖҰМЫС
АТҚАРУ ТИІМДІЛІГІ

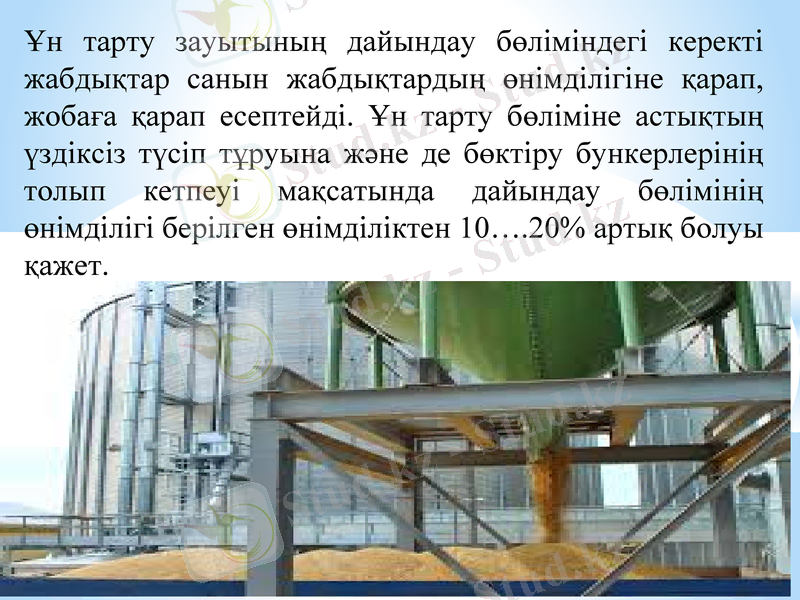

Ұн тарту зауытының дайындау бөліміндегі керекті
жабдықтар санын жабдықтардың өнімділігіне қарап,
жобаға қарап есептейді. Ұн тарту бөліміне астықтың
үздіксіз түсіп тұруына және де бөктіру бункерлерінің
толып кетпеуі мақсатында дайындау бөлімінің
өнімділігі берілген өнімділіктен 10….20% артық болуы
қажет.

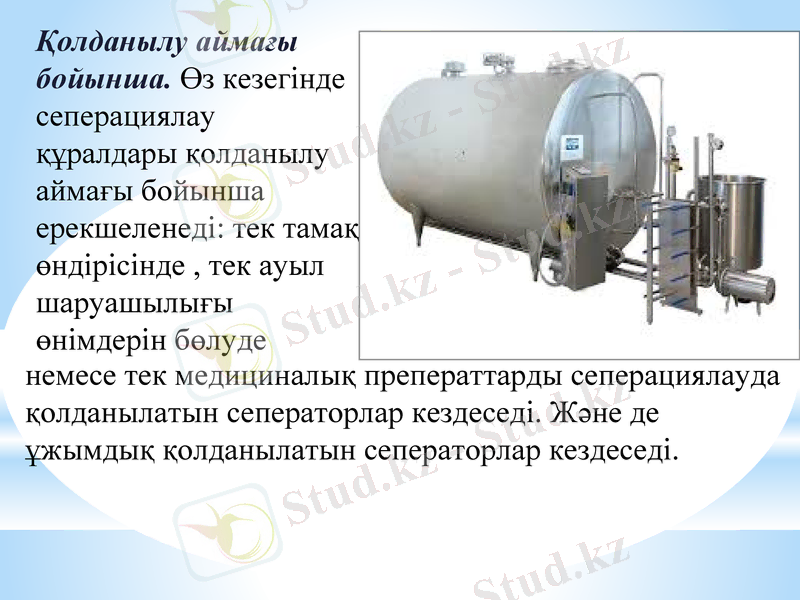

Қолданылу аймағы
бойынша. Өз кезегінде
сеперациялау
құралдары қолданылу
аймағы бойынша
ерекшеленеді: тек тамақ
өндірісінде , тек ауыл
шаруашылығы
өнімдерін бөлуде
немесе тек медициналық преператтарды сеперациялауда
қолданылатын сеператорлар кездеседі. Және де
ұжымдық қолданылатын сеператорлар кездеседі.

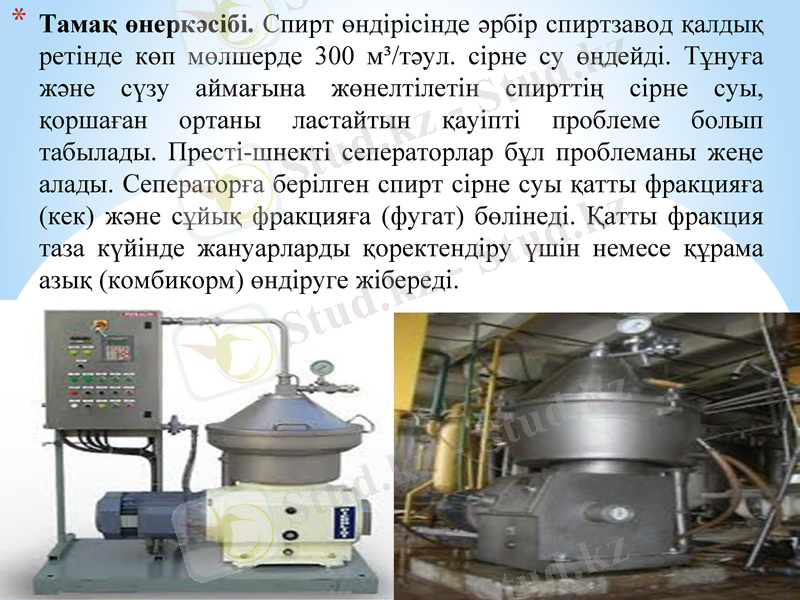

* Тамақ өнеркәсібі. Спирт өндірісінде әрбір спиртзавод қалдық
ретінде көп мөлшерде 300 м³/тәул. сірне су өңдейді. Тұнуға
және сүзу аймағына жөнелтілетін спирттің сірне суы,
қоршаған ортаны ластайтын қауіпті проблеме болып
табылады. Престі-шнекті сеператорлар бұл проблеманы жеңе
алады. Сеператорға берілген спирт сірне суы қатты фракцияға
(кек) және сұйық фракцияға (фугат) бөлінеді. Қатты фракция
таза күйінде жануарларды қоректендіру үшін немесе құрама
азық (комбикорм) өндіруге жібереді.

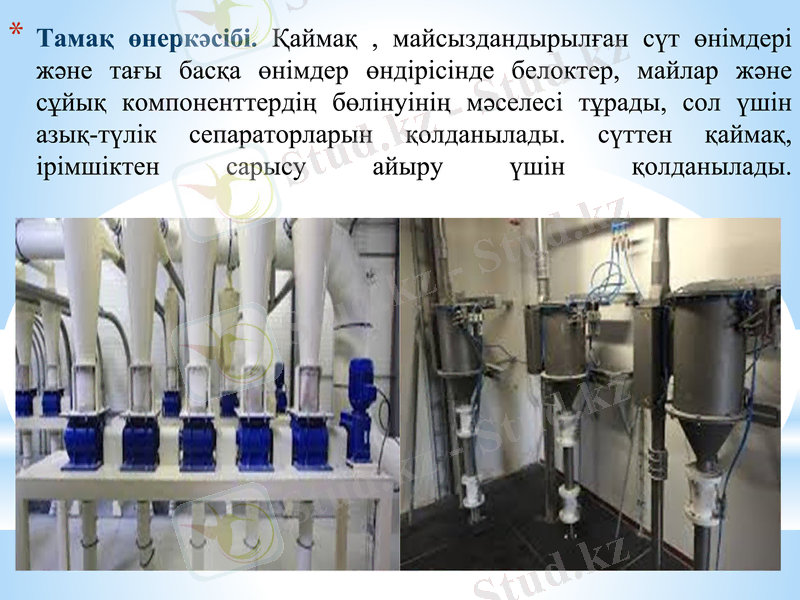

* Тамақ өнеркәсiбi. Қаймақ , майсыздандырылған сүт өнiмдерi
және тағы басқа өнімдер өндiрiсiнде белоктер, майлар және
сұйық компоненттердiң бөлiнуiнiң мәселесi тұрады, сол үшiн
азық-түлiк сепараторларын қолданылады. сүттен қаймақ,
ірімшіктен сарысу айыру үшін қолданылады.

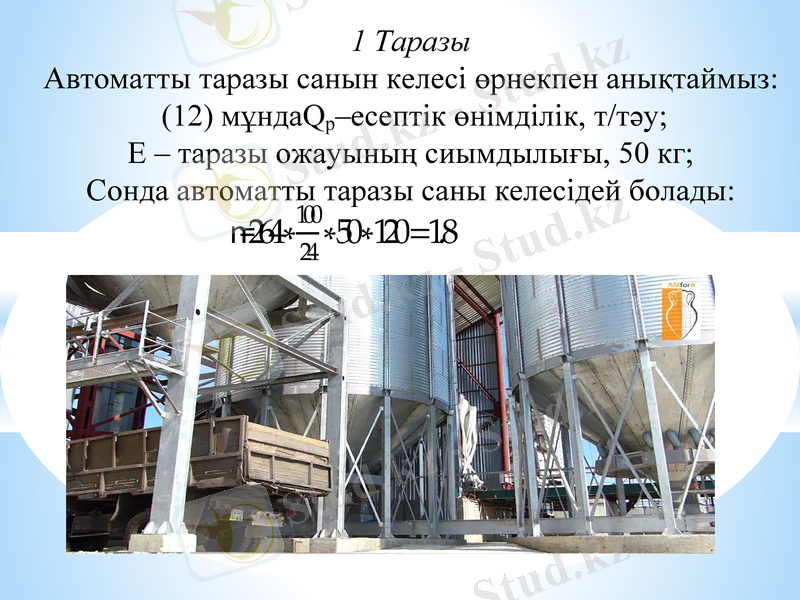

1 Таразы
Автоматты таразы санын келесі өрнекпен анықтаймыз:
(12) мұндаQр–есептік өнімділік, т/тәу;
Е – таразы ожауының сиымдылығы, 50 кг;
Сонда автоматты таразы саны келесідей болады:

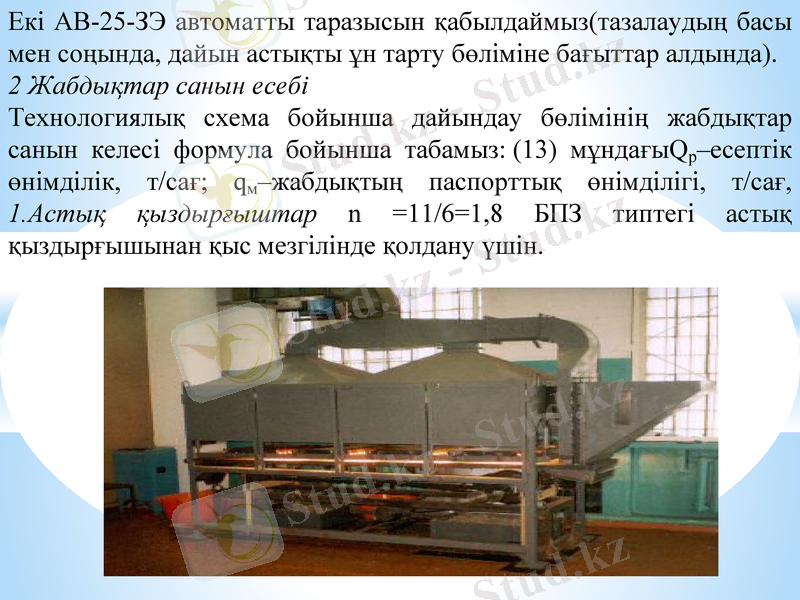

Екі АВ-25-ЗЭ автоматты таразысын қабылдаймыз(тазалаудың басы
мен соңында, дайын астықты ұн тарту бөліміне бағыттар алдында).
2 Жабдықтар санын есебі
Технологиялық схема бойынша дайындау бөлімінің жабдықтар
санын келесі формула бойынша табамыз: (13) мұндағыQр–есептік
өнімділік, т/сағ; qм–жабдықтың паспорттық өнімділігі, т/сағ,
1.Астық қыздырғыштар n =11/6=1,8 БПЗ типтегі астық
қыздырғышынан қыс мезгілінде қолдану үшін.

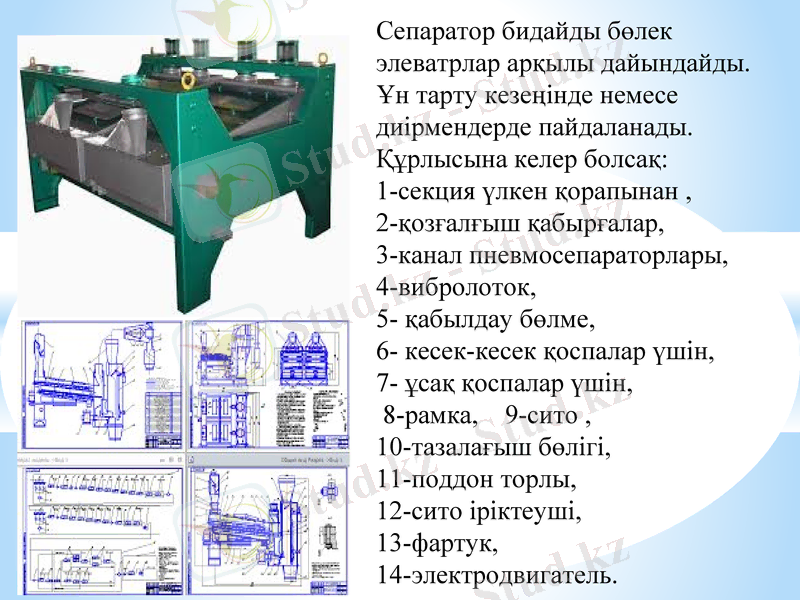

Сепаратор бидайды бөлек
элеватрлар арқылы дайындайды.
Ұн тарту кезеңінде немесе
диірмендерде пайдаланады.
Құрлысына келер болсақ:
1-секция үлкен қорапынан ,
2-қозғалғыш қабырғалар,
3-канал пневмосепараторлары,
4-вибролоток,
5- қабылдау бөлме,
6- кесек-кесек қоспалар үшін,
7- ұсақ қоспалар үшін,
8-рамка, 9-сито ,
10-тазалағыш бөлігі,
11-поддон торлы,
12-сито іріктеуші,
13-фартук,
14-электродвигатель.

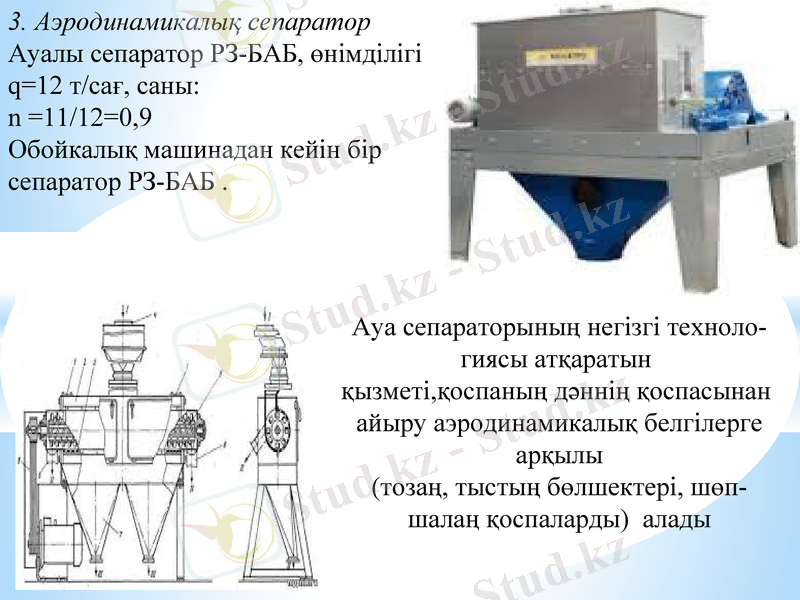

3. Аэродинамикалық сепаратор
Ауалы сепаратор РЗ-БАБ, өнімділігі
q=12 т/сағ, саны:
n =11/12=0,9
Обойкалық машинадан кейін бір
сепаратор РЗ-БАБ .

Ауа сепараторының негізгі техноло-
гиясы атқаратын
қызметі,қоспаның дәннің қоспасынан
айыру аэродинамикалық белгілерге
арқылы
(тозаң, тыстың бөлшектері, шөп-
шалаң қоспаларды) алады

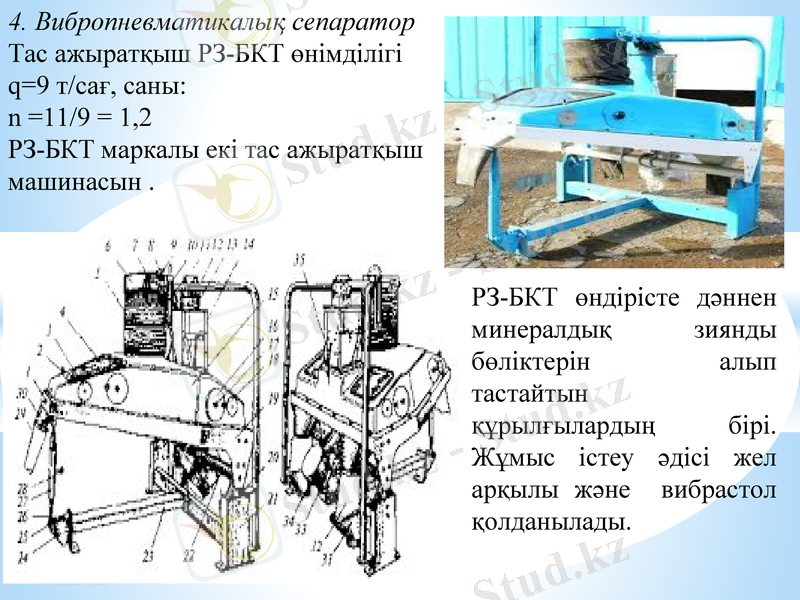

4. Вибропневматикалық сепаратор
Тас ажыратқыш РЗ-БКТ өнімділігі
q=9 т/сағ, саны:
n =11/9 = 1,2
РЗ-БКТ маркалы екі тас ажыратқыш
машинасын .

РЗ-БКТ өндірісте дәннен
минералдық зиянды
бөліктерін алып
тастайтын
құрылғылардың бірі.
Жұмыс істеу әдісі жел
арқылы және вибрастол
қолданылады.

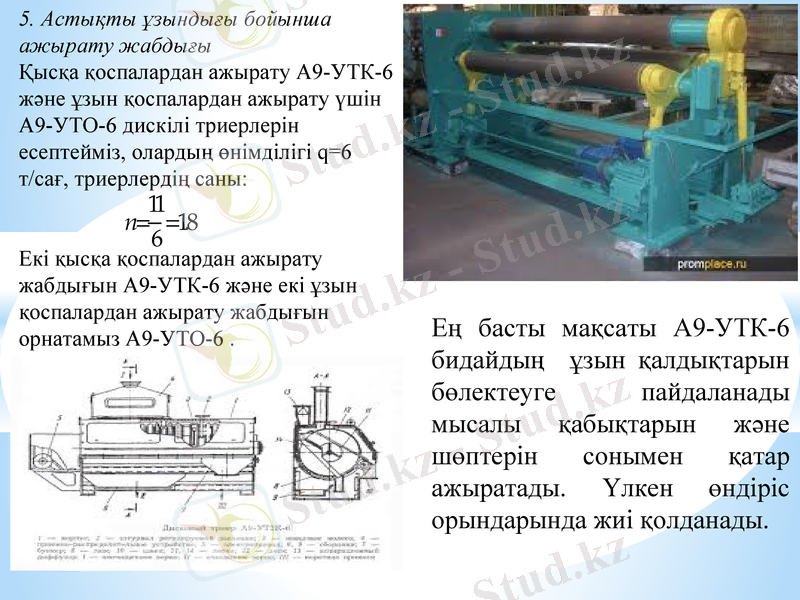

5. Астықты ұзындығы бойынша
ажырату жабдығы
Қысқа қоспалардан ажырату А9-УТК-6
және ұзын қоспалардан ажырату үшін
А9-УТО-6 дискілі триерлерін
есептейміз, олардың өнімділігі q=6
т/сағ, триерлердің саны:

Екі қысқа қоспалардан ажырату
жабдығын А9-УТК-6 және екі ұзын
қоспалардан ажырату жабдығын
орнатамыз А9-УТО-6 . Ең басты мақсаты А9-УТК-6
бидайдың ұзын қалдықтарын
бөлектеуге пайдаланады
мысалы қабықтарын және
шөптерін сонымен қатар
ажыратады. Үлкен өндіріс
орындарында жиі қолданады.

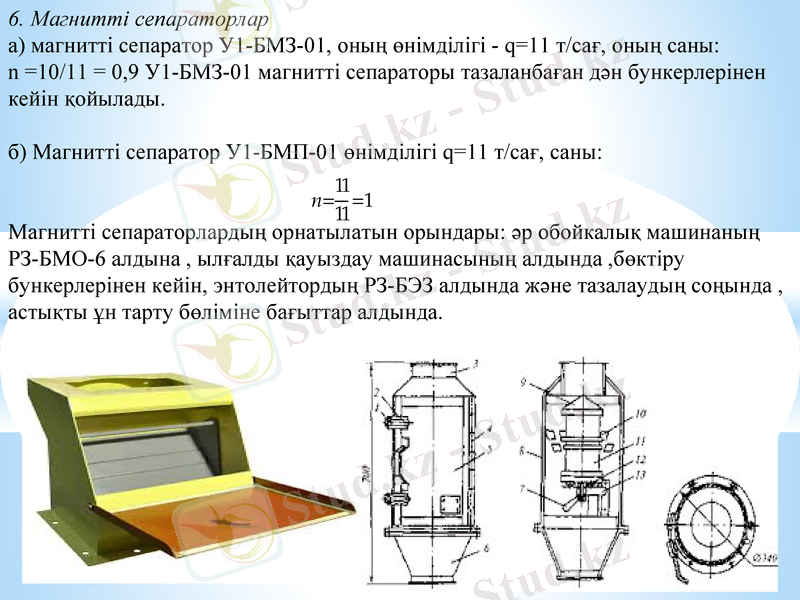

6. Магнитті сепараторлар
а) магнитті сепаратор У1-БМЗ-01, оның өнімділігі - q=11 т/сағ, оның саны:
n =10/11 = 0,9 У1-БМЗ-01 магнитті сепараторы тазаланбаған дән бункерлерінен
кейін қойылады.

б) Магнитті сепаратор У1-БМП-01 өнімділігі q=11 т/сағ, саны:

Магнитті сепараторлардың орнатылатын орындары: әр обойкалық машинаның
РЗ-БМО-6 алдына , ылғалды қауыздау машинасының алдында ,бөктіру
бункерлерінен кейін, энтолейтордың РЗ-БЭЗ алдында және тазалаудың соңында ,
астықты ұн тарту бөліміне бағыттар алдында.

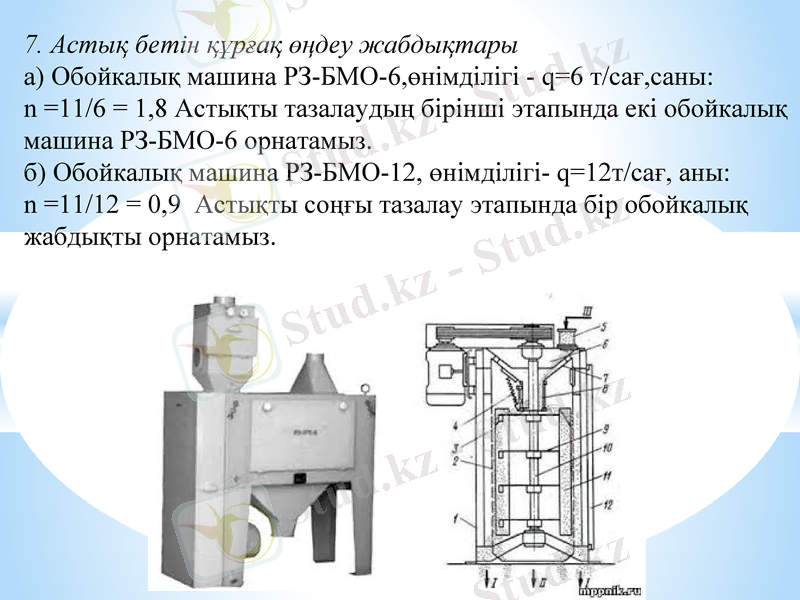

7. Астық бетін құрғақ өңдеу жабдықтары
а) Обойкалық машина РЗ-БМО-6,өнімділігі - q=6 т/сағ,саны:
n =11/6 = 1,8 Астықты тазалаудың бірінші этапында екі обойкалық
машина РЗ-БМО-6 орнатамыз.
б) Обойкалық машина РЗ-БМО-12, өнімділігі- q=12т/сағ, аны:
n =11/12 = 0,9 Астықты соңғы тазалау этапында бір обойкалық
жабдықты орнатамыз.

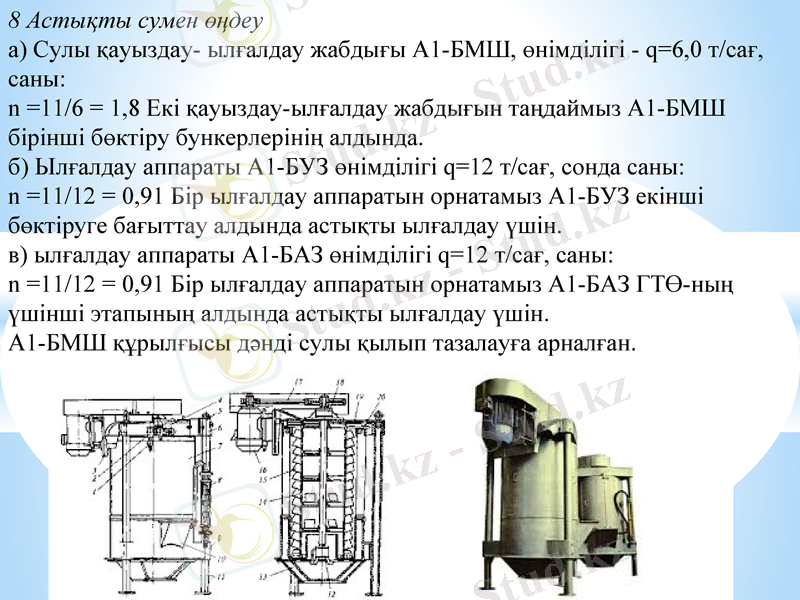

8 Астықты сумен өңдеу
а) Сулы қауыздау- ылғалдау жабдығы А1-БМШ, өнімділігі - q=6,0 т/сағ,
саны:
n =11/6 = 1,8 Екі қауыздау-ылғалдау жабдығын таңдаймыз А1-БМШ
бірінші бөктіру бункерлерінің алдында.
б) Ылғалдау аппараты А1-БУЗ өнімділігі q=12 т/сағ, сонда саны:
n =11/12 = 0,91 Бір ылғалдау аппаратын орнатамыз А1-БУЗ екінші
бөктіруге бағыттау алдында астықты ылғалдау үшін.
в) ылғалдау аппараты А1-БАЗ өнімділігі q=12 т/сағ, саны:
n =11/12 = 0,91 Бір ылғалдау аппаратын орнатамыз А1-БАЗ ГТӨ-ның
үшінші этапының алдында астықты ылғалдау үшін.
А1-БМШ құрылғысы дәнді сулы қылып тазалауға арналған.
9 Астықты
залалсыздандыру
жабдықтары
Энтолейтор РЗ-БЭЗ
өнімділігі q=12/сағ, сонда
керекті жабдық саны:
n =11/12 = 0,91
Бір энтолейтор-
стерилизатор РЗ-БЭЗ .

Р3-БЭ3 энтолейтер дәннен және
ұннан зиянды қалдықтарды жоюға
арналған жабдықтардың бірі.
Ұнды сонымен қоса
залаласыздандырады.
10 Жабдықтарды қолдану коэффицентін есептейміз
Дайындау бөлімінің технологиялық жабдықтарын таңдау
дұрыстығын келесі өрнекпен тексереміз: мұндағы q–
жабдық өнімділігі, т/сағ; Q-есептік өнімділік, т/сағ; n–есеп
бойынша қабылданған жабдықтар саны. Дайындау
бөлімінің жабдықтарын таңдау және есептеу
қортындысын 2 кестеге енгіземіз.
Жабдықтар Жабдық Өнімділігі,q, Саны,n
атауы маркасы т/сағ

1 2 3 4
Автоматты мөлшерлегіш АВ-50-ЗЭ 6 2
таразы
қыздырғыш БПЗ 6 2
Сепаратор А1-БИС 12 12 1
Аспиратор РЗ-БАБ 11 2
Тас ажыратқышмашина РЗ-БКТ 9 2

Триер А9-УТК-6 6 2
Триер А9-УТО-6 6 2
Магниттісепаратор У1-БМЗ-01 11 11

Магниттісепаратор У1-БМП-01 11 11
НАЗАРЛАРЫҢЫЗҒА
РАХМЕТ
