Реглан жеңнің алдыңғы бөлігінің конструкциясы

Презентация қосу

Дене бітімі қалыптан тыс
адамдардың киім
конструкциясының ерекшеліктері

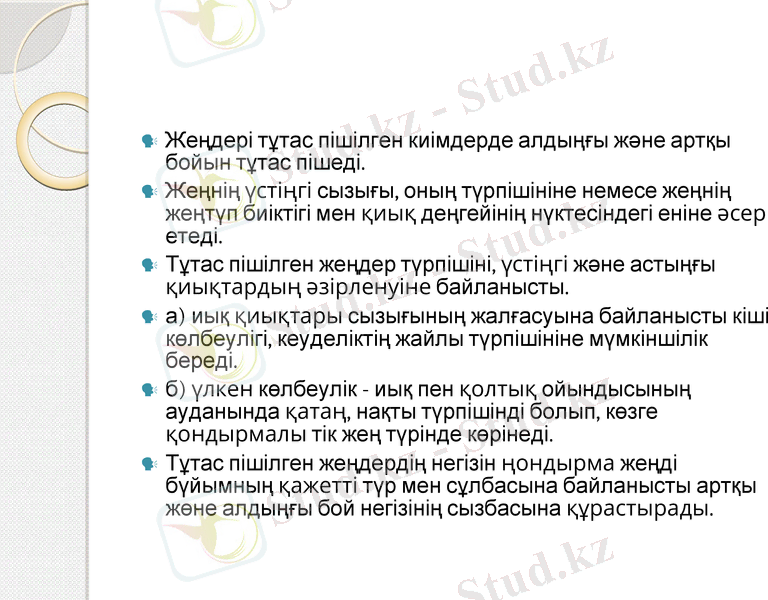

Жеңдері тұтас пішілген киімдерде алдыңғы және артқы
бойын тұтас пішеді.
Жеңнің үстіңгі сызығы, оның түрпішініне немесе жеңнің
жеңтүп биіктігі мен қиық деңгейінің нүктесіндегі еніне
әсер етеді.
Тұтас пішілген жеңдер түрпішіні , үстіңгі және астыңғы
қиықтардың әзірленуіне байланысты.
а) иық қиықтары сызығының жалғасуына байланысты
кіші көлбеулігі, кеуделіктің жайлы түрпішініне
мүмкіншілік береді.
б) үлкен көлбеулік - иық пен қолтық ойындысының
ауданында қатаң, нақты түрпішінді болып, көзге
қондырмалы тік жең түрінде көрінеді.

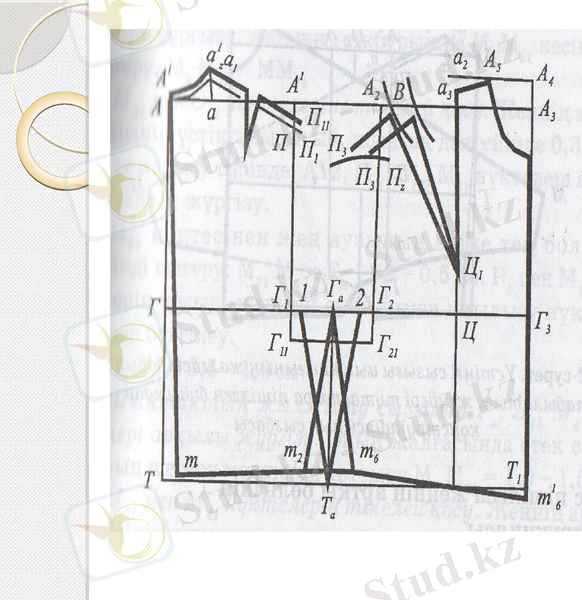

Тұтас пішілген жеңдердің негізін ңондырма жеңді
бүйымның қажетті түр мен сұлбасына байланысты артқы
жөне алдыңғы бой негізінің сызбасына құрастырады .

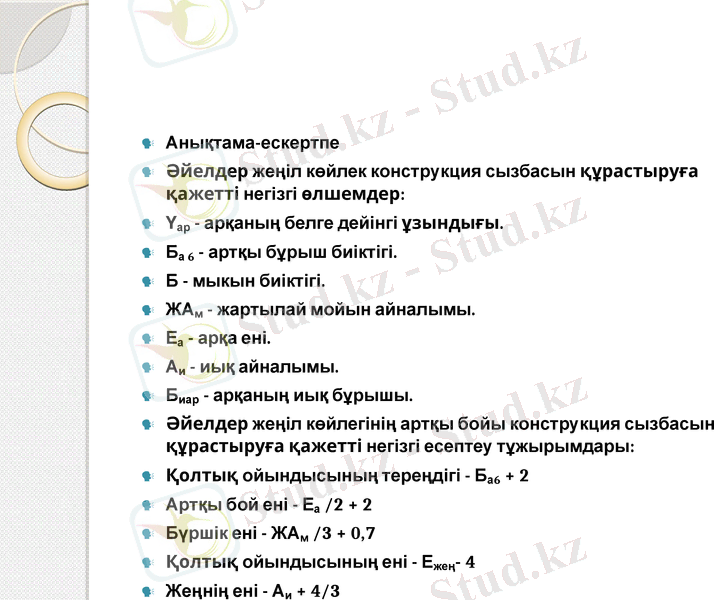

Анықтама-ескертпе
Әйелдер жеңіл көйлек конструкция сызбасын
құрастыруға қажетті негізгі өлшемдер:
Үар - арқаның белге дейінгі ұзындығы.
Ба 6 - артқы бұрыш биіктігі.
Б - мыкын биіктігі.
ЖАм - жартылай мойын айналымы.
Еа - арқа ені.
Аи - иық айналымы.
Биар - арқаның иық бұрышы.
Әйелдер жеңіл көйлегінің артқы бойы конструкция
сызбасын құрастыруға қажетті негізгі есептеу
тұжырымдары:
Қолтық ойындысының тереңдігі - Ба6 + 2
Артқы бой ені - Еа /2 + 2
Бүршік ені - ЖАм /3 + 0,7

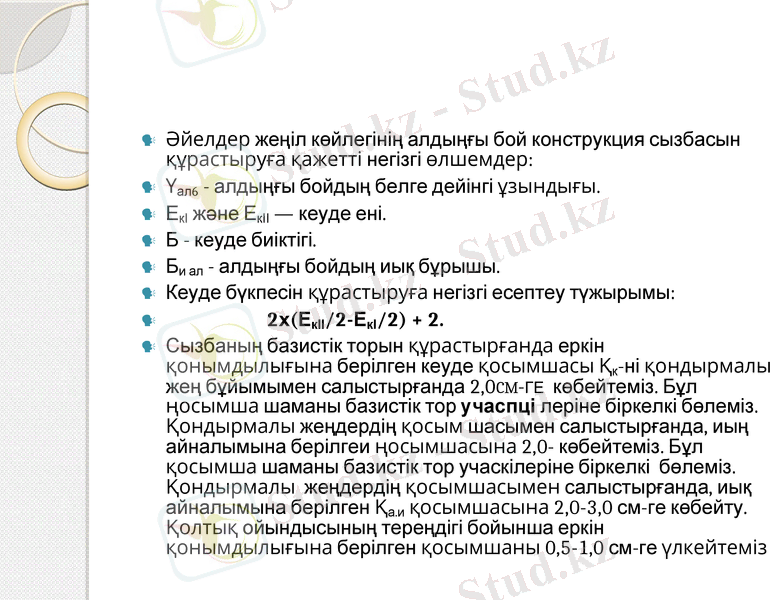

Әйелдер жеңіл көйлегінің алдыңғы бой конструкция сызбасын
құрастыруға қажетті негізгі өлшемдер :
Үал6 - алдыңғы бойдың белге дейінгі ұзындығы .
ЕкІ және ЕкІІ — кеуде ені.
Б - кеуде биіктігі.
Би ал - алдыңғы бойдың иық бұрышы.
Кеуде бүкпесін құрастыруға негізгі есептеу түжырымы :
2х(ЕкІІ/2-ЕкІ/2) + 2.

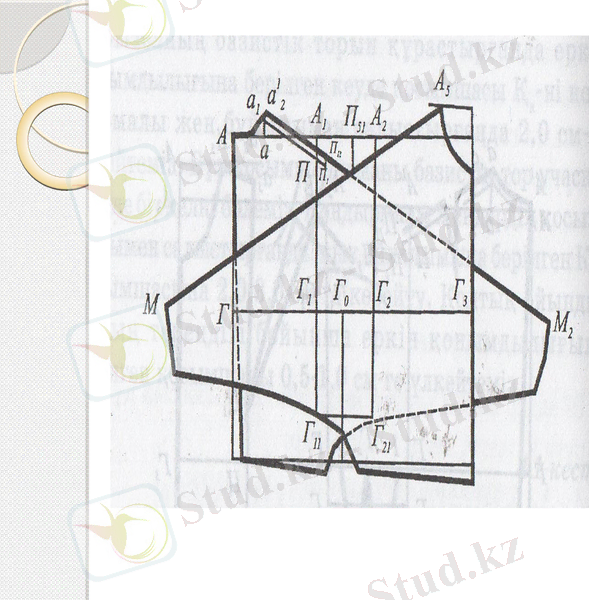

Сызбаның базистік торын құрастырғанда еркін қонымдылығына
берілген кеуде қосымшасы Қк-ні қондырмалы жең бұйымымен
салыстырғанда 2,0CM-ГЕ көбейтеміз. Бұл ңосымша шаманы базистік
тор учаспці леріне біркелкі бөлеміз. Қондырмалы жеңдердің қосым
шасымен салыстырғанда, иың айналымына берілгеи ңосымшасына
2,0- көбейтеміз. Бұл қосымша шаманы базистік тор учаскілеріне
біркелкі бөлеміз. Қондырмалы жеңдердің қосымшасымен
салыстырғанда, иық айналымына берілген Қ а.и қосымшасына 2,0-3,0
см-ге көбейту. Қолтық ойындысының тереңдігі бойынша еркін
қонымдылығына берілген қосымшаны 0,5-1,0 см-ге үлкейтеміз

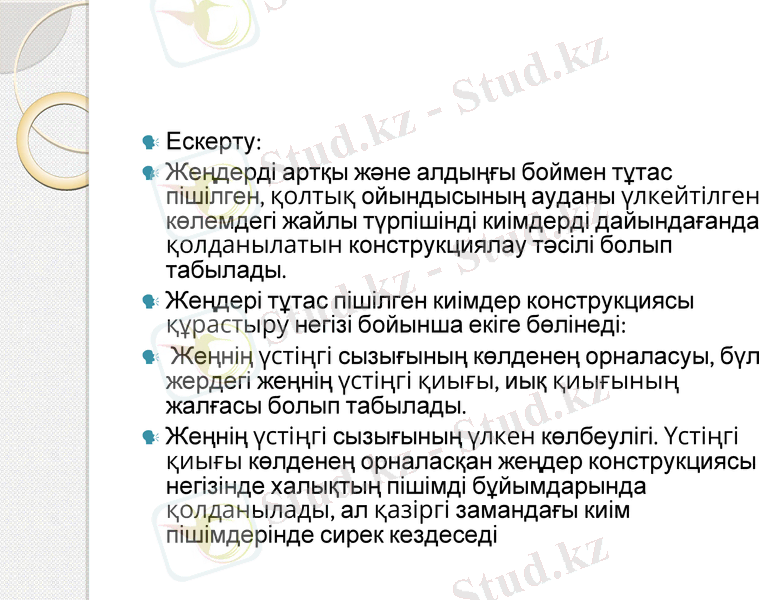

Ескерту:
Жеңдерді артқы және алдыңғы боймен тұтас пішілген,
қолтық ойындысының ауданы үлкейтілген көлемдегі
жайлы түрпішінді киімдерді дайындағанда
қолданылатын конструкциялау тәсілі болып табылады .
Жеңдері тұтас пішілген киімдер конструкциясы
құрастыру негізі бойынша екіге бөлінеді:
Жеңнің үстіңгі сызығының көлденең орналасуы , бүл
жердегі жеңнің үстіңгі қиығы, иық қиығының жалғасы
болып табылады.
Жеңнің үстіңгі сызығының үлкен көлбеулігі. Үстіңгі
қиығы көлденең орналасқан жеңдер конструкциясы
негізінде халықтың пішімді бұйымдарында
қолданылады, ал қазіргі замандағы киім пішімдерінде
сирек кездеседі

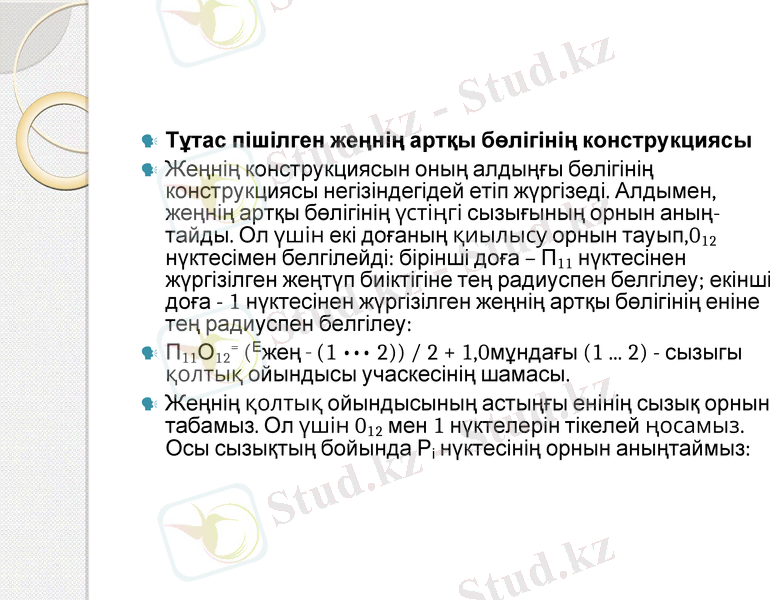

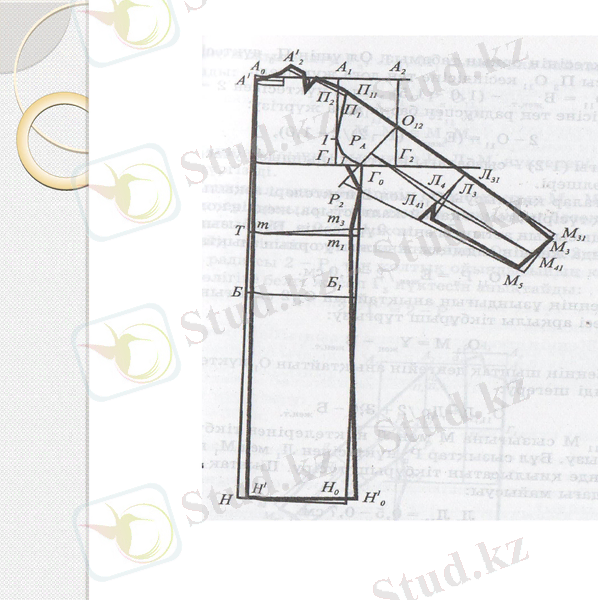

Тұтас пішілген жеңнің артқы бөлігінің
конструкциясы
Жеңнің конструкциясын оның алдыңғы бөлігінің
конструкциясы негізіндегідей етіп жүргізеді. Алдымен ,
жеңнің артқы бөлігінің үстіңгі сызығының орнын аның-
тайды. Ол үшін екі доғаның қиылысу орнын тауып,012
нүктесімен белгілейді: бірінші доға – П11 нүктесінен
жүргізілген жеңтүп биіктігіне тең радиуспен белгілеу ;
екінші доға - 1 нүктесінен жүргізілген жеңнің артқы
бөлігінің еніне тең радиуспен белгілеу :
П11О12= (Ежең _ (1 ••• 2)) / 2 + 1,0мұндағы (1 ... 2) - сызыгы
қолтық ойындысы учаскесінің шамасы.
Жеңнің қолтық ойындысының астыңғы енінің сызық
орнын табамыз. Ол үшін 012 мен 1 нүктелерін тікелей
ңосамыз. Осы сызықтың бойында Рі нүктесінің орнын
аныңтаймыз:

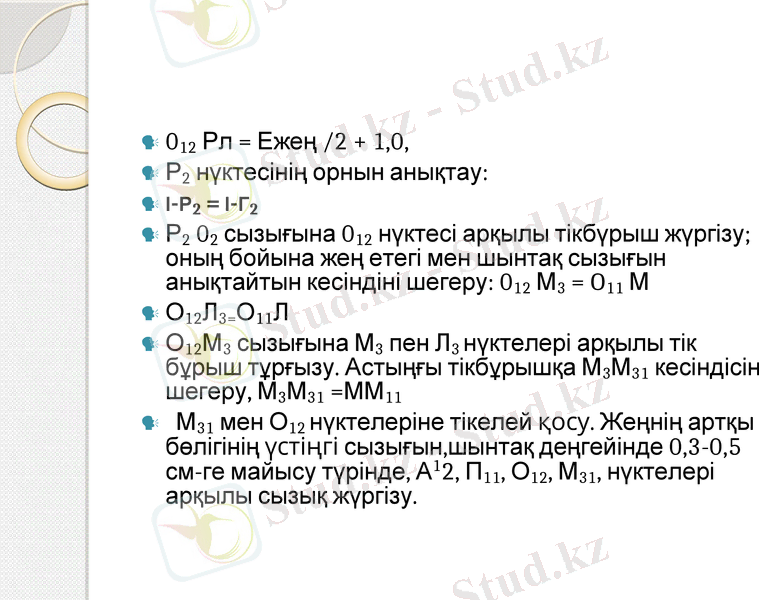

012 Рл = Ежең /2 + 1,0,
Р2 нүктесінің орнын анықтау:
І-Р2 = І-Г2
Р2 02 сызығына 012 нүктесі арқылы тікбүрыш жүргізу;
оның бойына жең етегі мен шынтақ сызығын
анықтайтын кесіндіні шегеру: 012 М3 = O11 М
О12Л3=О11Л
О12М3 сызығына М3 пен Л3 нүктелері арқылы тік бұрыш
тұрғызу. Астыңғы тікбұрышқа М3М31 кесіндісін шегеру,
М3М31 =ММ11
М31 мен О12 нүктелеріне тікелей қосу. Жеңнің артқы
бөлігінің үстіңгі сызығын,шынтақ деңгейінде 0,3-0,5
см-ге майысу түрінде, А12, П11, О12, М31, нүктелері
арқылы сызық жүргізу.

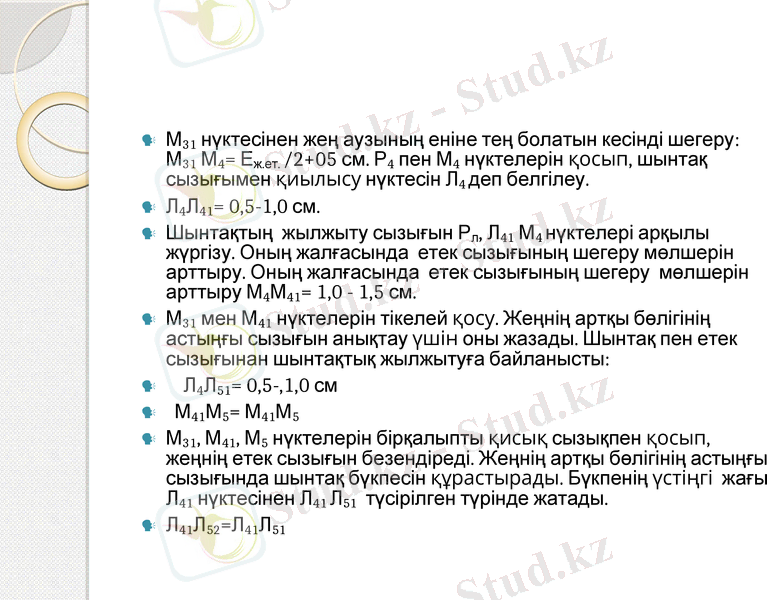

М31 нүктесінен жең аузының еніне тең болатын кесінді шегеру : М 31
М4= Еж.ет. /2+05 см. Р4 пен М4 нүктелерін қосып, шынтақ сызығымен
қиылысу нүктесін Л4 деп белгілеу.
Л4Л41= 0,5-1,0 см.
Шынтақтың жылжыту сызығын Р л, Л41 М4 нүктелері арқылы жүргізу.
Оның жалғасында етек сызығының шегеру мөлшерін арттыру .
Оның жалғасында етек сызығының шегеру мөлшерін арттыру
М4М41= 1,0 - 1,5 см.
М31 мен М41 нүктелерін тікелей қосу. Жеңнің артқы бөлігінің астыңғы
сызығын анықтау үшін оны жазады. Шынтақ пен етек сызығынан
шынтақтық жылжытуға байланысты:
Л4Л51= 0,5-,1,0 см
М41М5= М41М5
М31, М41, М5 нүктелерін бірқалыпты қисық сызықпен қосып , жеңнің
етек сызығын безендіреді. Жеңнің артқы бөлігінің астыңғы
сызығында шынтақ бүкпесін құрастырады . Бүкпенің үстіңгі жағы Л 41
нүктесінен Л41 Л51 түсірілген түрінде жатады.
Л41Л52=Л41Л51

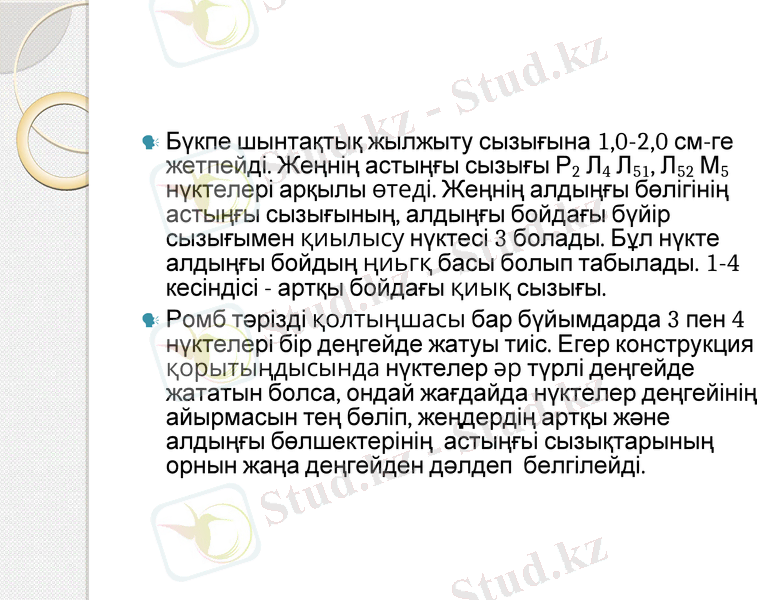

Бүкпе шынтақтық жылжыту сызығына 1,0-2,0 см-ге
жетпейді. Жеңнің астыңғы сызығы Р2 Л4 Л51, Л52 М5
нүктелері арқылы өтеді. Жеңнің алдыңғы бөлігінің
астыңғы сызығының, алдыңғы бойдағы бүйір
сызығымен қиылысу нүктесі 3 болады. Бұл нүкте
алдыңғы бойдың ңиьгқ басы болып табылады. 1-4
кесіндісі - артқы бойдағы қиық сызығы.
Ромб тәрізді қолтыңшасы бар бүйымдарда 3 пен 4
нүктелері бір деңгейде жатуы тиіс. Егер
конструкция қорытыңдысында нүктелер әр түрлі
деңгейде жататын болса, ондай жағдайда
нүктелер деңгейінің айырмасын тең бөліп,
жеңдердің артқы және алдыңғы бөлшектерінің
астыңғьі сызықтарының орнын жаңа деңгейден
дәлдеп белгілейді.

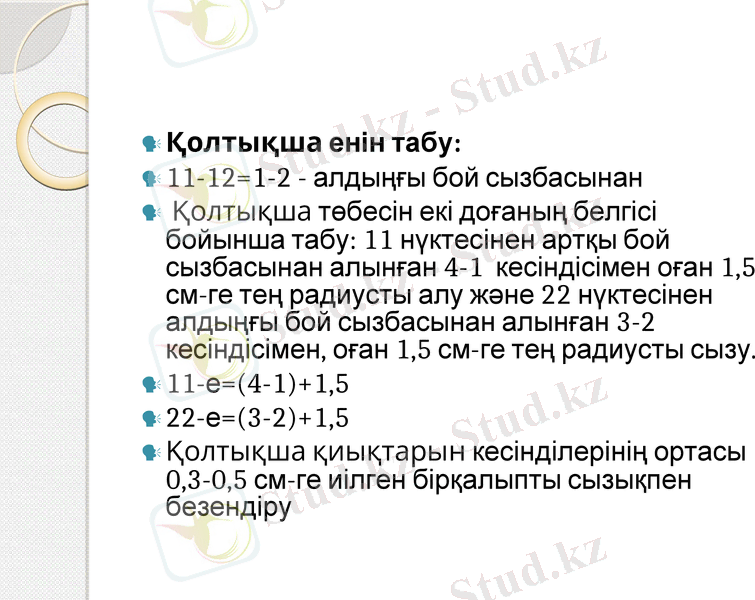

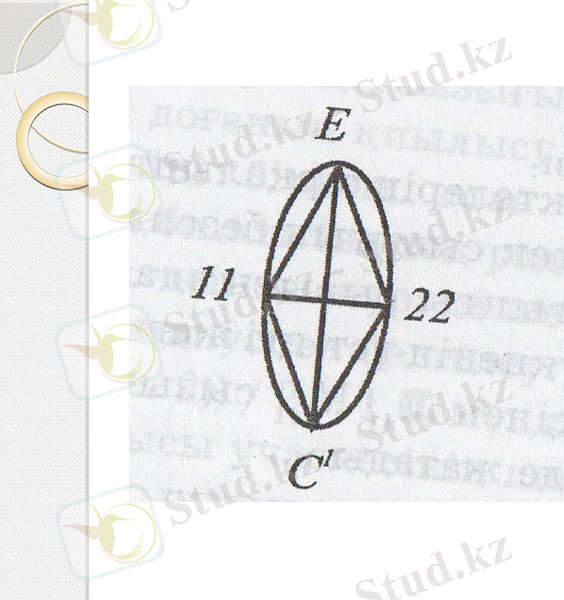

Қолтықша енін табу:
11-12=1-2 - алдыңғы бой сызбасынан
Қолтықша төбесін екі доғаның белгісі
бойынша табу: 11 нүктесінен артқы бой
сызбасынан алынған 4-1 кесіндісімен оған 1,5
см-ге тең радиусты алу және 22 нүктесінен
алдыңғы бой сызбасынан алынған 3-2
кесіндісімен, оған 1,5 см-ге тең радиусты сызу.
11-е=(4-1)+1,5
22-е=(3-2)+1,5
Қолтықша қиықтарын кесінділерінің ортасы
0,3-0,5 см-ге иілген бірқалыпты сызықпен
безендіру

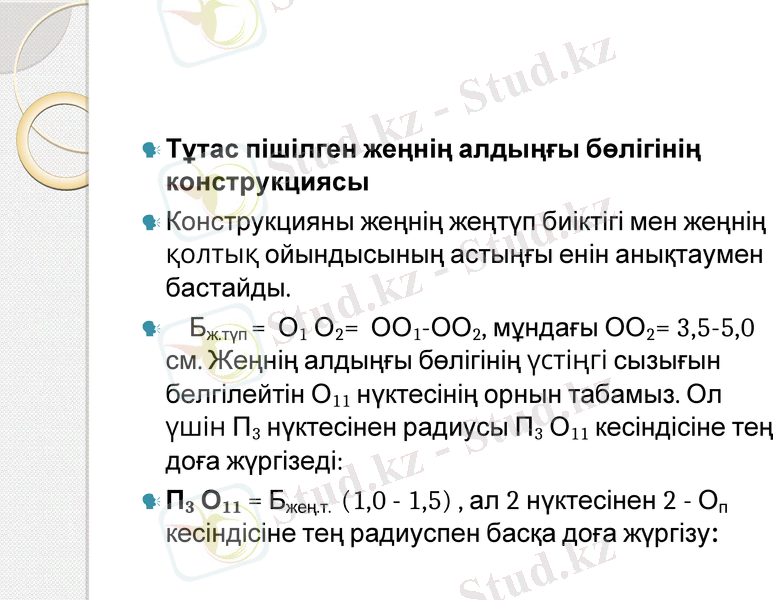

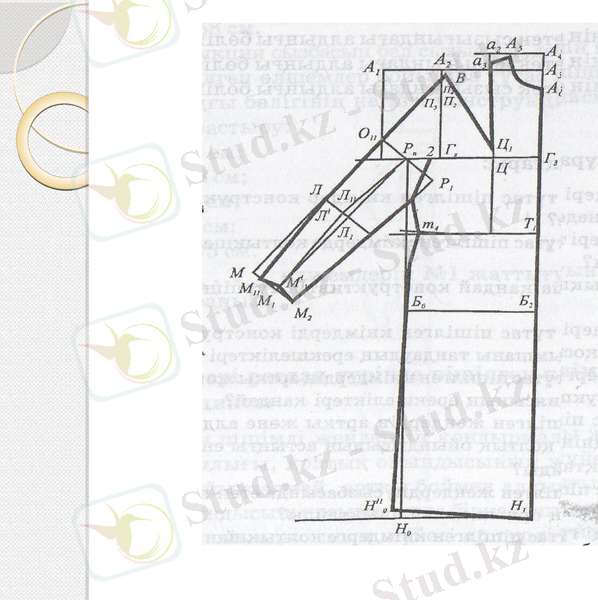

Тұтас пішілген жеңнің алдыңғы бөлігінің
конструкциясы
Конструкцияны жеңнің жеңтүп биіктігі мен
жеңнің қолтық ойындысының астыңғы енін
анықтаумен бастайды.
Бж.түп = О1 О2= ОО1-ОО2, мұндағы ОО2= 3,5-5,0
см. Жеңнің алдыңғы бөлігінің үстіңгі сызығын
белгілейтін О11 нүктесінің орнын табамыз. Ол
үшін П3 нүктесінен радиусы П3 О11 кесіндісіне
тең доға жүргізеді:
П3 О11 = Бжең.т. (1,0 - 1,5) , ал 2 нүктесінен 2 - Оп
кесіндісіне тең радиуспен басқа доға жүргізу:

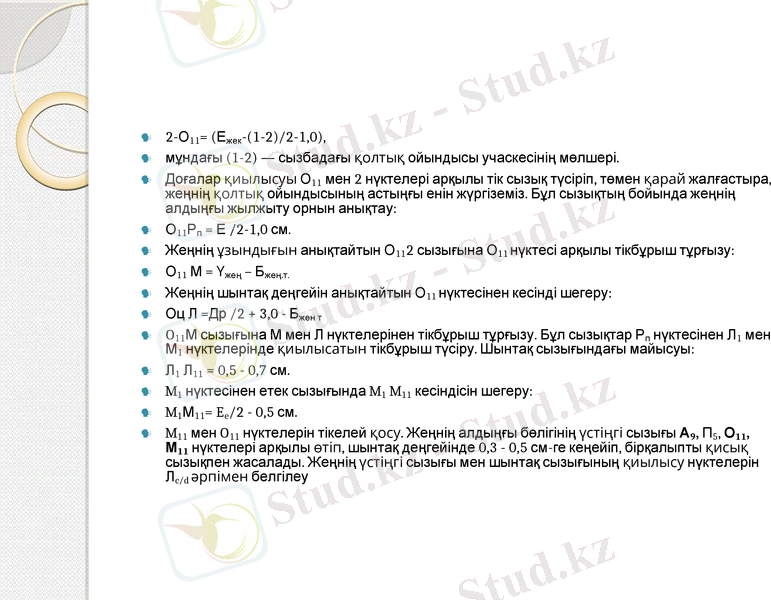

2-О11= (Ежек-(1-2)/2-1,0),
мұндағы (1-2) — сызбадағы қолтық ойындысы учаскесінің мөлшері.
Доғалар қиылысуы О11 мен 2 нүктелері арқылы тік сызық түсіріп , төмен қарай
жалғастыра, жеңнің қолтық ойындысының астыңғы енін жүргіземіз. Бұл сызықтың
бойында жеңнің алдыңғы жылжыту орнын анықтау:
О11Рп = Е /2-1,0 см.
Жеңнің ұзындығын анықтайтын О112 сызығына О11 нүктесі арқылы тікбұрыш
тұрғызу:
О11 М = Үжең – Бжең.т.
Жеңнің шынтақ деңгейін анықтайтын О 11 нүктесінен кесінді шегеру:
Оц Л =Др /2 + 3,0 - Бжен т
O11М сызығына М мен Л нүктелерінен тікбұрыш тұрғызу. Бұл сызықтар Р п
нүктесінен Л1 мен М1 нүктелерінде қиылысатын тікбұрыш түсіру. Шынтақ
сызығындағы майысуы:
Л1 Л11 = 0,5 - 0,7 см.
M1 нүктесінен етек сызығында M1 M11 кесіндісін шегеру:
M1М11= Ee/2 - 0,5 см.
M11 мен O11 нүктелерін тікелей қосу. Жеңнің алдыңғы бөлігінің үстіңгі сызығы А9, П5,
О11, М11 нүктелері арқылы өтіп, шынтақ деңгейінде 0,3 - 0,5 см-ге кеңейіп ,
бірқалыпты қисық сызықпен жасалады. Жеңнің үстіңгі сызығы мен шынтақ
сызығының қиылысу нүктелерін Лc/d әрпімен белгілеу

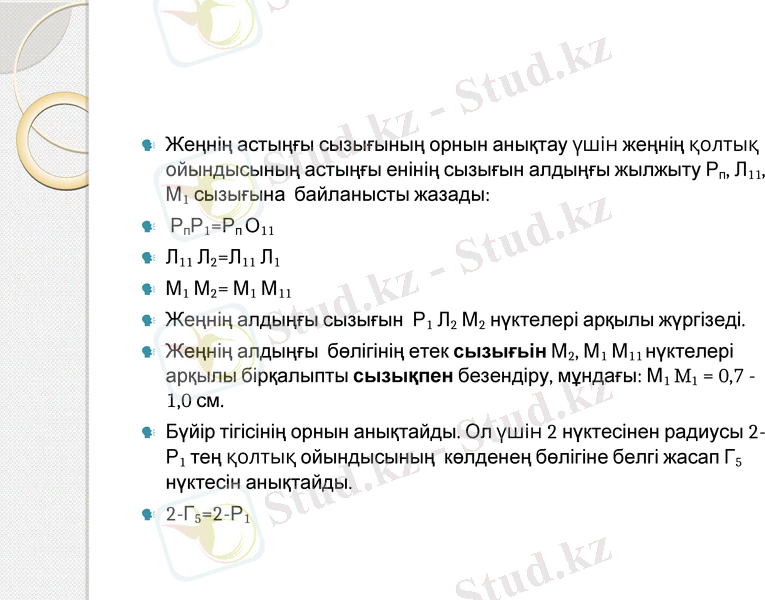

Жеңнің астыңғы сызығының орнын анықтау үшін жеңнің
қолтық ойындысының астыңғы енінің сызығын алдыңғы
жылжыту Рп, Л11, М1 сызығына байланысты жазады:
РпР1=Рп О11
Л11 Л2=Л11 Л1
М1 М2= М1 М11
Жеңнің алдыңғы сызығын Р1 Л2 М2 нүктелері арқылы
жүргізеді.
Жеңнің алдыңғы бөлігінің етек сызығьін М2, М1 М11
нүктелері арқылы бірқалыпты сызықпен безендіру,
мұндағы: М1 M1 = 0,7 - 1,0 см.
Бүйір тігісінің орнын анықтайды. Ол үшін 2 нүктесінен
радиусы 2-Р1 тең қолтық ойындысының көлденең бөлігіне
белгі жасап Г5 нүктесін анықтайды.
2-Г5=2-Р1

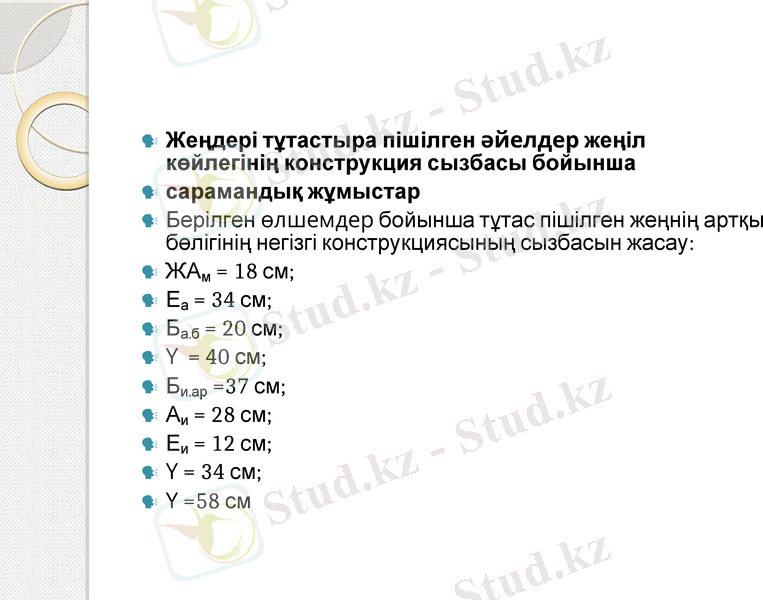

Жеңдері тұтастыра пішілген әйелдер жеңіл
көйлегінің конструкция сызбасы бойынша
сарамандық жұмыстар
Берілген өлшемдер бойынша тұтас пішілген жеңнің артқы
бөлігінің негізгі конструкциясының сызбасын жасау :
ЖАм = 18 см;
Еа = 34 см;
Ба.б = 20 см;
Ү = 40 см;
Би.ар =37 см;
Аи = 28 см;
Еи = 12 см;
Ү = 34 см;
Ү =58 см

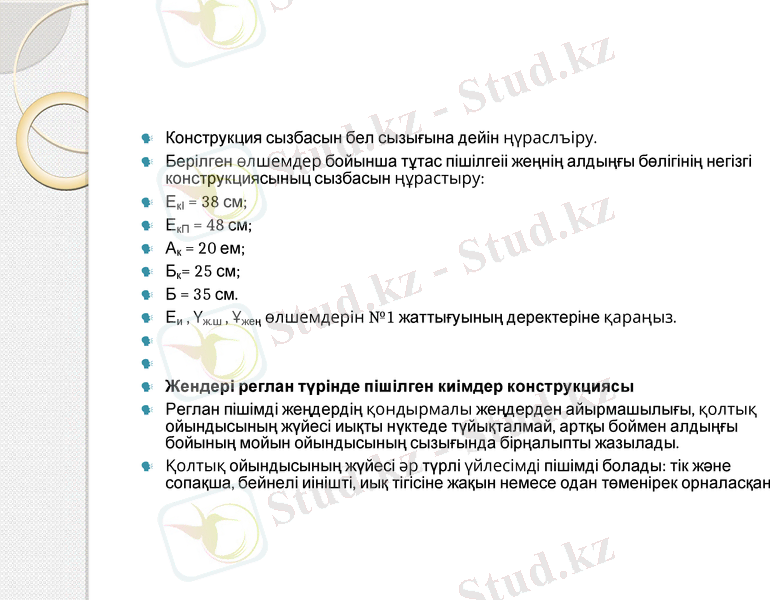

Конструкция сызбасын бел сызығына дейін ңүраслъіру.
Берілген өлшемдер бойынша тұтас пішілгеіі жеңнің алдыңғы бөлігінің
негізгі конструкциясыныц сызбасын ңұрастыру:
ЕкІ = 38 см;
ЕкП = 48 см;
Ак = 20 ем;
Бк= 25 см;
Б = 35 см.
Еи , Үж.ш , Ұжең өлшемдерін №1 жаттығуының деректеріне қараңыз.

Жендері реглан түрінде пішілген киімдер конструкциясы
Реглан пішімді жеңдердің қондырмалы жеңдерден айырмашылығы,
қолтық ойындысының жүйесі иықты нүктеде түйықталмай, артқы боймен
алдыңғы бойының мойын ойындысының сызығында бірңалыпты
жазылады.
Қолтық ойындысының жүйесі әр түрлі үйлесімді пішімді болады: тік және
сопақша, бейнелі иінішті, иық тігісіне жақын немесе одан төменірек
орналасқан

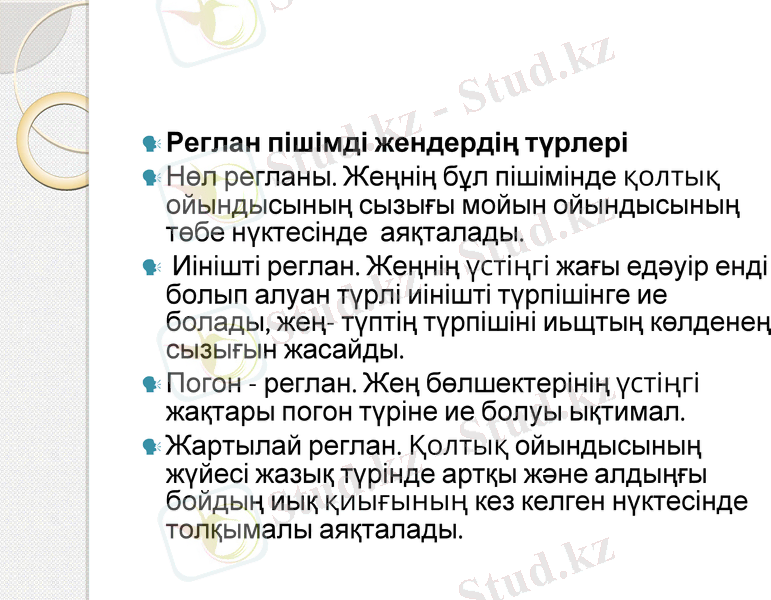

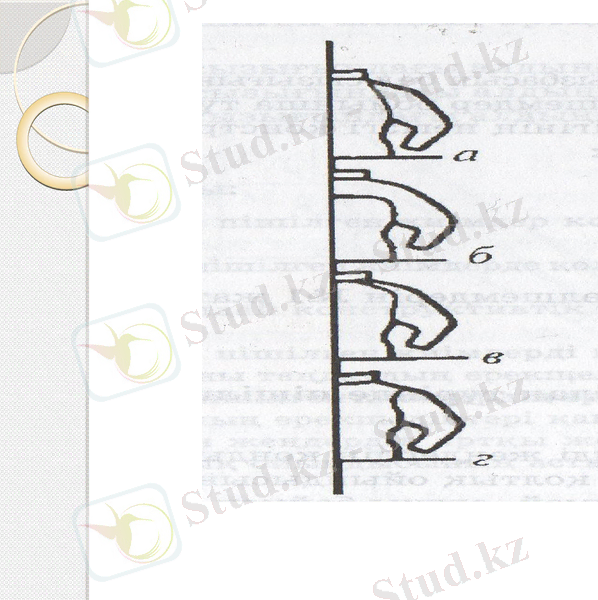

Реглан пішімді жендердің түрлері
Нөл регланы. Жеңнің бұл пішімінде қолтық
ойындысының сызығы мойын ойындысының төбе
нүктесінде аяқталады.
Иінішті реглан. Жеңнің үстіңгі жағы едәуір енді
болып алуан түрлі иінішті түрпішінге ие болады,
жең- түптің түрпішіні иьщтың көлденең сызығын
жасайды.
Погон - реглан. Жең бөлшектерінің үстіңгі
жақтары погон түріне ие болуы ықтимал.
Жартылай реглан. Қолтық ойындысының жүйесі
жазық түрінде артқы және алдыңғы бойдың иық
қиығының кез келген нүктесінде толқымалы
аяқталады.

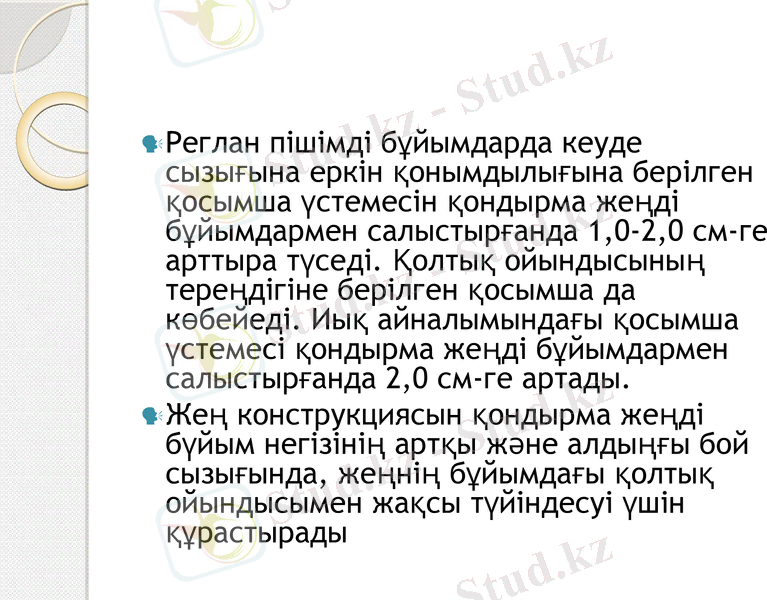

Реглан пішімді бұйымдарда кеуде сызығына
еркін қонымдылығына берілген қосымша
үстемесін қондырма жеңді бұйымдармен
салыстырғанда 1,0-2,0 см-ге арттыра түседі.
Қолтық ойындысының тереңдігіне берілген
қосымша да көбейеді. Иық айналымындағы
қосымша үстемесі қондырма жеңді
бұйымдармен салыстырғанда 2,0 см-ге
артады.
Жең конструкциясын қондырма жеңді бүйым
негізінің артқы және алдыңғы бой сызығында,
жеңнің бұйымдағы қолтық ойындысымен
жақсы түйіндесуі үшін құрастырады

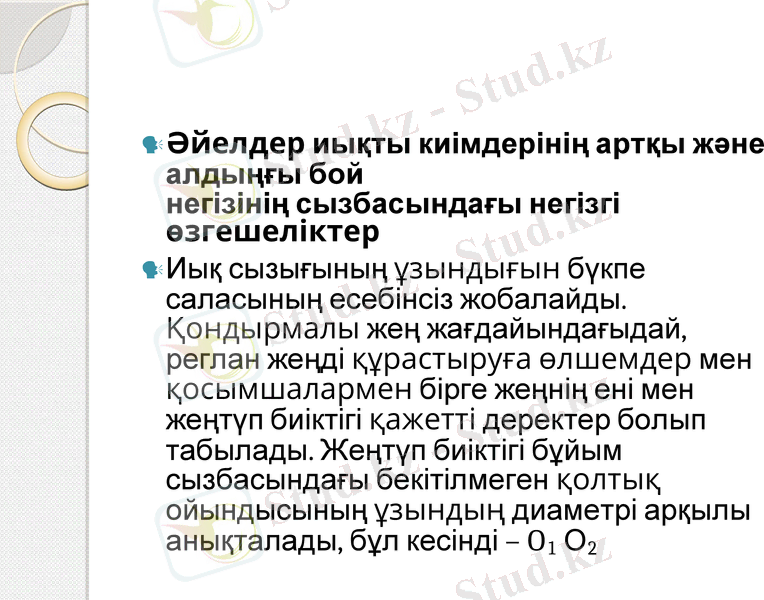

Әйелдер иықты киімдерінің артқы және
алдыңғы бой
негізінің сызбасындағы негізгі
өзгешеліктер
Иық сызығының ұзындығын бүкпе саласының
есебінсіз жобалайды. Қондырмалы жең
жағдайындағыдай, реглан жеңді
құрастыруға өлшемдер мен қосымшалармен
бірге жеңнің ені мен жеңтүп биіктігі қажетті
деректер болып табылады. Жеңтүп биіктігі
бұйым сызбасындағы бекітілмеген қолтық
ойындысының ұзындың диаметрі арқылы
анықталады, бұл кесінді – O1 О2

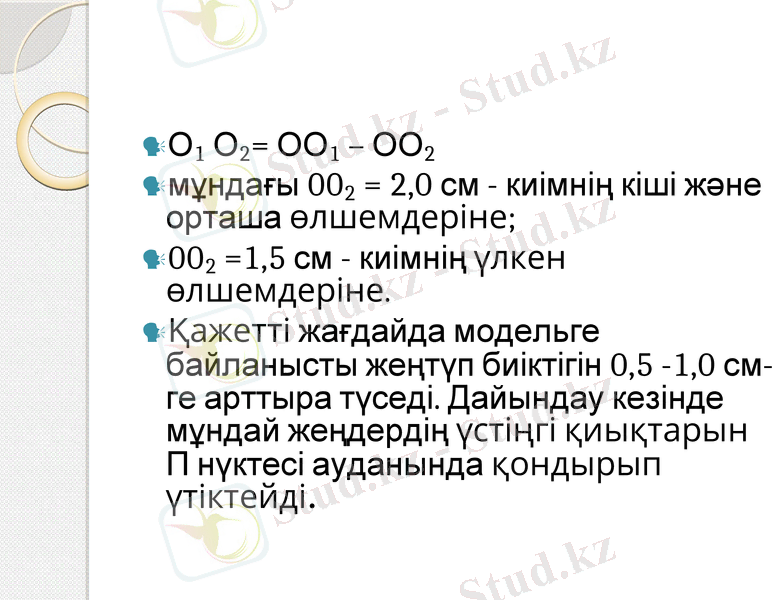

О1 О2= ОО1 – ОО2
мұндағы 002 = 2,0 см - киімнің кіші және
орташа өлшемдеріне;
002 =1,5 см - киімнің үлкен өлшемдеріне.
Қажетті жағдайда модельге
байланысты жеңтүп биіктігін 0,5 -1,0
см-ге арттыра түседі. Дайындау
кезінде мұндай жеңдердің үстіңгі
қиықтарын П нүктесі ауданында
қондырып үтіктейді.

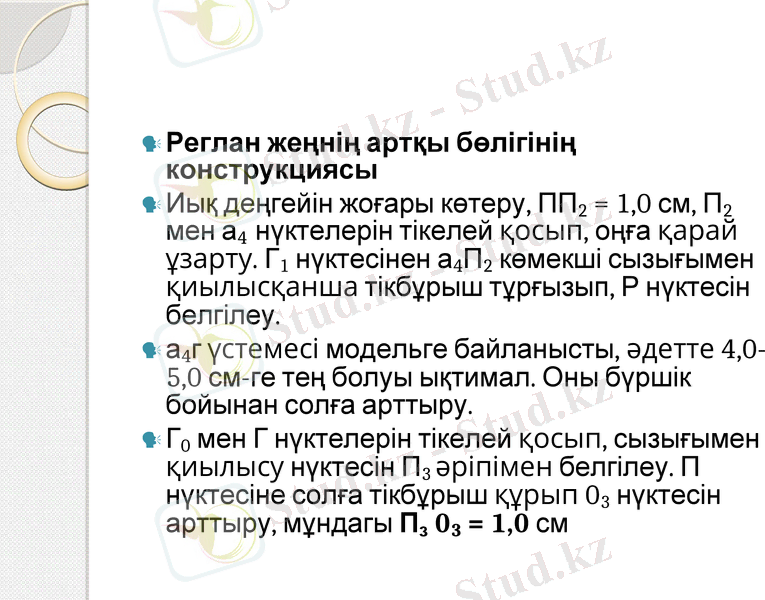

Реглан жеңнің артқы бөлігінің
конструкциясы
Иық деңгейін жоғары көтеру, ПП2 = 1,0 см, П2 мен а4
нүктелерін тікелей қосып, оңға қарай ұзарту. Г1
нүктесінен а4П2 көмекші сызығымен қиылысқанша
тікбұрыш тұрғызып, Р нүктесін белгілеу.
а4г үстемесі модельге байланысты, әдетте 4,0- 5,0
см-ге тең болуы ықтимал. Оны бүршік бойынан
солға арттыру.
Г0 мен Г нүктелерін тікелей қосып, сызығымен
қиылысу нүктесін П3 әріпімен белгілеу. П нүктесіне
солға тікбұрыш құрып 03 нүктесін арттыру,
мұндагы Пз 03 = 1,0 см

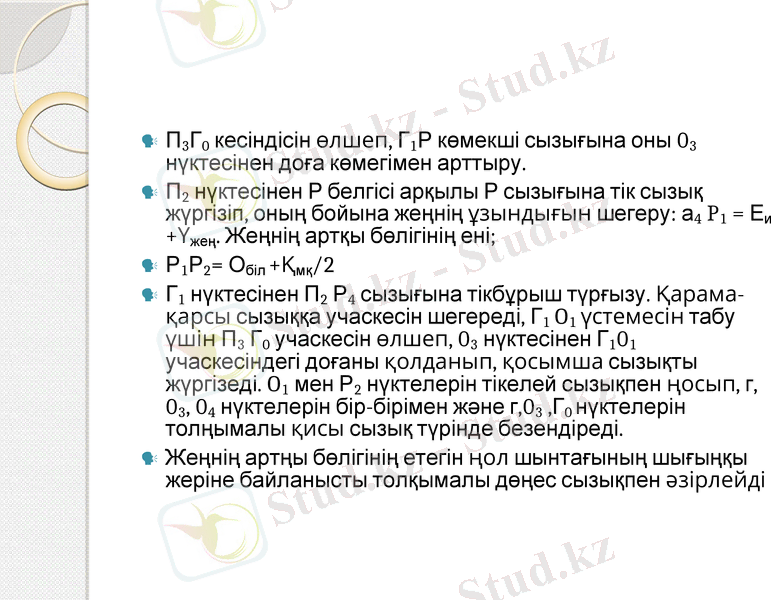

П3Г0 кесіндісін өлшеп, Г1Р көмекші сызығына оны 03
нүктесінен доға көмегімен арттыру.
П2 нүктесінен Р белгісі арқылы Р сызығына тік сызық
жүргізіп, оның бойына жеңнің ұзындығын шегеру : а 4 P1 = Еи
+Үжең. Жеңнің артқы бөлігінің ені;
Р1Р2= Обіл +Қмқ/2
Г1 нүктесінен П2 Р4 сызығына тікбұрыш түрғызу. Қарама-
қарсы сызыққа учаскесін шегереді, Г1 O1 үстемесін табу
үшін П3 Г0 учаскесін өлшеп, 03 нүктесінен Г101 учаскесіндегі
доғаны қолданып, қосымша сызықты жүргізеді. O1 мен Р2
нүктелерін тікелей сызықпен ңосып, г, 03, 04 нүктелерін бір-
бірімен және г,03 ,Г0 нүктелерін толңымалы қисы сызық
түрінде безендіреді.
Жеңнің артңы бөлігінің етегін ңол шынтағының шығыңқы
жеріне байланысты толқымалы дөңес сызықпен әзірлейді
Реглан жеңнің алдыңғы бөлігінің конструкциясы
Кеуденің орталық нүктесі Ц1-ден Т3 А4 сызығына дейін
қиылысу сызық жүргізіп Ц2 нүктесін белгілейді. Ц4
нүктесінен тік бұрыштап оңға көмекші сызық жүргізіп,
Ц, Ц2, кесіндісіне тең қашықтықты арттырып, Ц2
нүктесімен белгілейді. Ц2 нүктесінен жоғары тік
бұрыштап көмекші сызық жүргізеді, оның басында Ц2 А4
учаскесінің мөлшерін шегеру, сондықтан
Ц'2А'4=Ц2А4
А'4 нүктесінен солға тік бұрыштап жүргізген сызыққа
мойын ойындысының енін шегереді, А'4А'5 = А4 А5; иық
ұзындығын артқы бойының иық ұзындығымен
салыстырады, А5П7 = а4П2 (артқы бой) және А'5Р3
қашықтьқ артқы бой сөзбасындағы а4 Р кесіндісіне тең
болады: А' Р, = А Р
А4 П2 Р4 - жеңнің артқы бөлігінің ұзындығы.
Жеңнің аР3 нүктесінен төмен көмекші сызық жүргізеді, оның
қолтық ойығы тереңдігінің сызығымен қиылысқан жерін У
нүктесімен белгілейді. У нүктесінен жоғары, сызық бойымен
У1 нүктесіне дейін 1,0-1,2 см шегереді.
Г4 мен У4 нүктелерін көмекші сызықпен қосқан кез де ол П7
нүктесіне тікбұрыш сызығын тұрғызуға көмектеседі.
П7 мен yt нүктелерін сызықпен қосып, жеңнің етек сызығына
дейін төмен қарай жалғастыру:
А’5П7 Р3= Еи+Ұжең = А4П2Р1
мұндағы лдыңғы бөлігінің етек ені жеңнің артқы бөлігінен
тарлау болуы керек, сондықтан
Р3Р4=Абіл +2,0/2-2,0 см
жеңнің етек сызығын толқымалы ойық сызықпен әзірлейді.

Алдыңғы бой негізінде 5 нүктесінде белгі жасалған .
Бүйымның қолтық ойындысымен жеңтүбінің үйлесімді
сызықтарын безендіру үшін 5 нүктесін қолданады. Бір
жағынан 5 нүктесін Г0 нүктесімен қосады, басқа жағынан 5
нүктесін тікбұрыш арқылы 0,5 - 1,0 см үстемесіне тең сызықты
жүргізіп, С нүктесін белгілейді. Одан қолтық ойындысының
тереңдік сызығына 5 Г0 мөл- шеріне тең тік сызық жүргізеді:
СС1 = 5 Г0
Мойын ойындысының үстемді пішімінің сызығы бойымен
төмен А521 учаскесімен салыстырады, А521= А42; 2,С,С1 және Г1, 5,
Г0
Мойын ойындысының үстемді пішімінің сызығы бойымен
төмен А5 21 негізгі сызықты жүргізеді.
А521 учаскесімен салыстырады. А5 21= А4 2; 2, С, С1 және Г1, 5, Г0
нүктелерін толқымалы бірқалыпты қисық сызықпен қосады.
Кеуде бүкпесінің ұзындығын түзетеді, Г2Ц1= Ц1Г3 А5Г4= А5Г1; Г4
пен Г3 нүктелерін тікелей сызықпен қосу.

Ұқсас жұмыстар

ӘЙЕЛДЕР СЫРТ КИІМДЕРІ КОНСТРУКЦИЯСЫНЫҢ ЕРЕКШЕЛІКТЕРІ

Киімдердің жаңа үлгілерінің конструкциясы

Сырт киімінің жасалу технологиясы

Шалбар балағын өңдеу

Көпірлі крандар және трассаның геометриялық траекториясын анықтау

Ғимарат деформациясы

Тірек-қимыл жүйесі, жас ерекшілігі, баланың аяқ-киіміне, жеке басына қойылатын талаптар

Самай сүйектің дабыл бөлімі

Бақылау ұңғымасы

Құрылыстағы бульдозер

Пәндер
