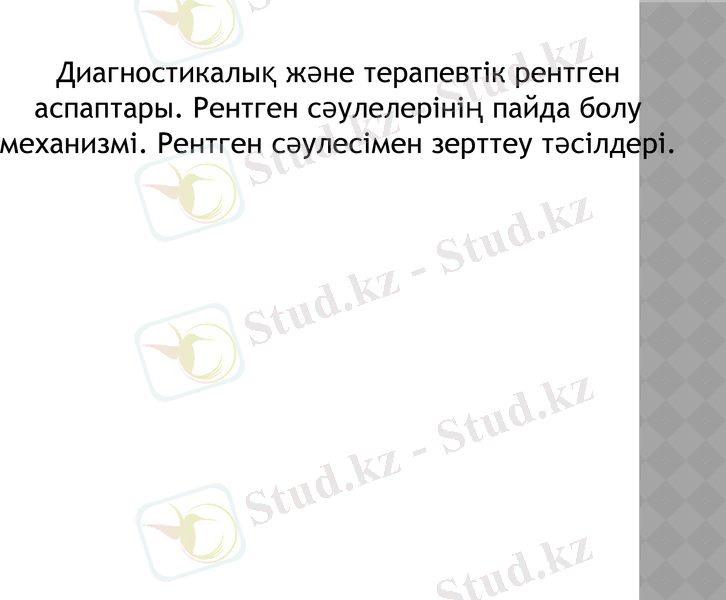

Диагностикалық және терапевтік рентген
аспаптары. Рентген сәулелерінің пайда
болу механизмі. Рентген сәулесімен
зерттеу тәсілдері.

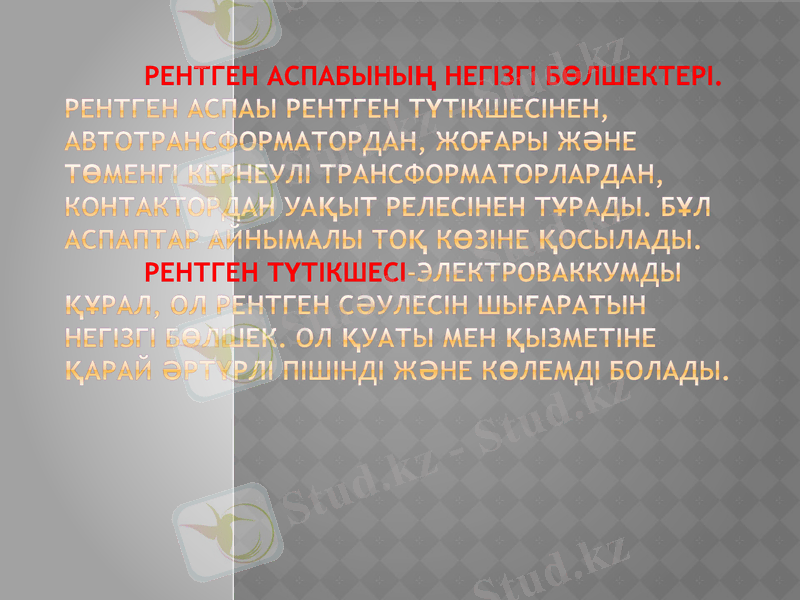

РЕНТГЕН АСПАБЫНЫҢ НЕГІЗГІ БӨЛШЕКТЕРІ.
РЕНТГЕН АСПАЫ РЕНТГЕН ТҮТІКШЕСІНЕН,
АВТОТРАНСФОРМАТОРДАН, ЖОҒАРЫ ЖӘНЕ
ТӨМЕНГІ КЕРНЕУЛІ ТРАНСФОРМАТОРЛАРДАН,
КОНТАКТОРДАН УАҚЫТ РЕЛЕСІНЕН ТҰРАДЫ.
БҰЛ АСПАПТАР АЙНЫМАЛЫ ТОҚ КӨЗІНЕ
ҚОСЫЛАДЫ.
РЕНТГЕН ТҮТІКШЕСІ-ЭЛЕКТРОВАККУМДЫ
ҚҰРАЛ, ОЛ РЕНТГЕН СӘУЛЕСІН ШЫҒАРАТЫН
НЕГІЗГІ БӨЛШЕК. ОЛ ҚУАТЫ МЕН ҚЫЗМЕТІНЕ
ҚАРАЙ ӘРТҮРЛІ ПІШІНДІ ЖӘНЕ КӨЛЕМДІ
БОЛАДЫ.

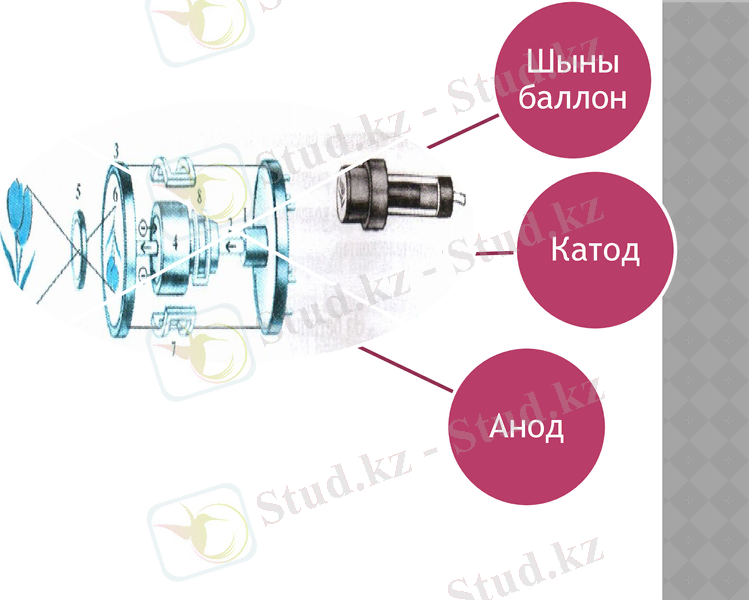

Шын
ы
балло
н

Катод

Анод

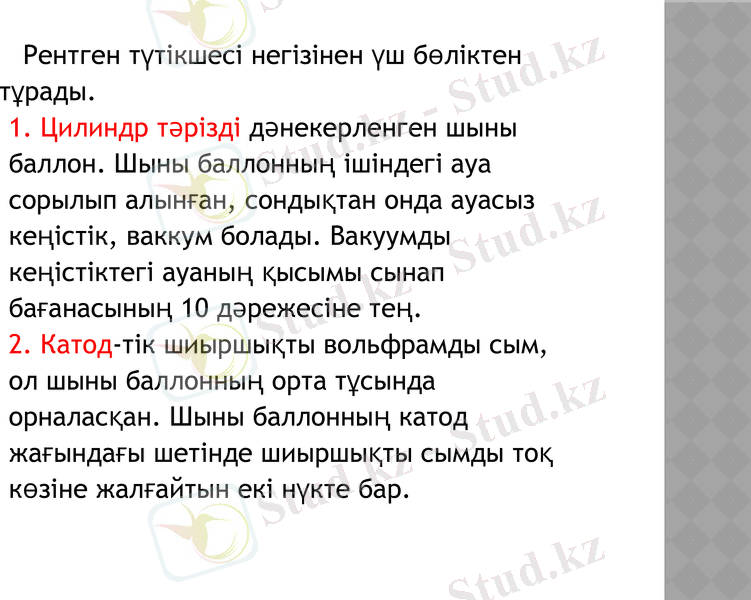

Рентген түтікшесі негізінен үш бөліктен
тұрады.
1. Цилиндр тәрізді дәнекерленген шыны
баллон. Шыны баллонның ішіндегі ауа
сорылып алынған, сондықтан онда ауасыз
кеңістік, ваккум болады. Вакуумды
кеңістіктегі ауаның қысымы сынап
бағанасының 10 дәрежесіне тең.
2. Катод-тік шиыршықты вольфрамды сым,
ол шыны баллонның орта тұсында
орналасқан. Шыны баллонның катод
жағындағы шетінде шиыршықты сымды тоқ
көзіне жалғайтын екі нүкте бар.

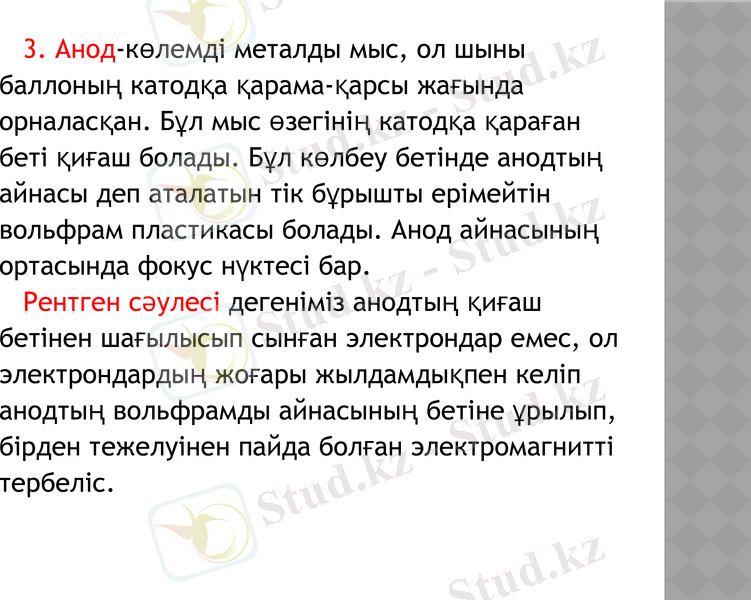

3. Анод-көлемді металды мыс, ол шыны
баллоның катодқа қарама-қарсы жағында
орналасқан. Бұл мыс өзегінің катодқа қараған
беті қиғаш болады. Бұл көлбеу бетінде анодтың
айнасы деп аталатын тік бұрышты ерімейтін
вольфрам пластикасы болады. Анод айнасының
ортасында фокус нүктесі бар.
Рентген сәулесі дегеніміз анодтың қиғаш
бетінен шағылысып сынған электрондар емес, ол
электрондардың жоғары жылдамдықпен келіп
анодтың вольфрамды айнасының бетіне ұрылып,
бірден тежелуінен пайда болған электромагнитті
тербеліс.

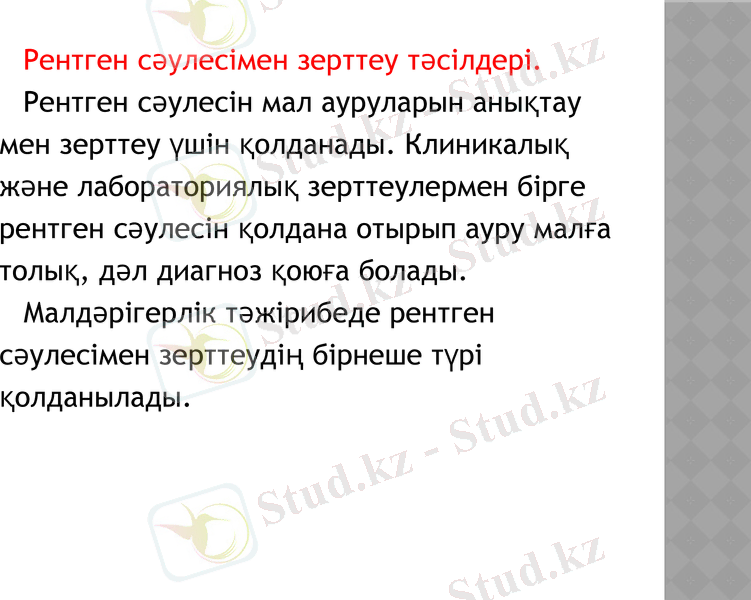

Рентген сәулесімен зерттеу тәсілдері.
Рентген сәулесін мал ауруларын анықтау
мен зерттеу үшін қолданады. Клиникалық
және лабораториялық зерттеулермен бірге
рентген сәулесін қолдана отырып ауру малға
толық, дәл диагноз қоюға болады.
Малдәрігерлік тәжірибеде рентген
сәулесімен зерттеудің бірнеше түрі
қолданылады.

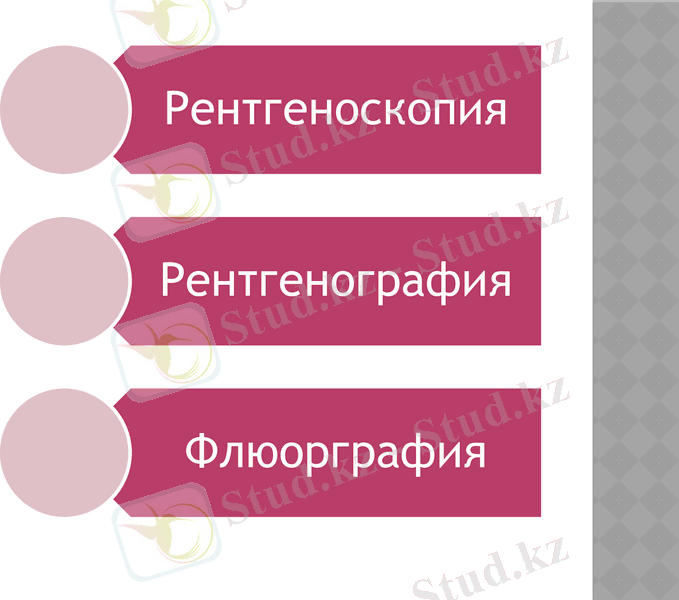

Рентгеноскопия

Рентгенография

Флюорграфия

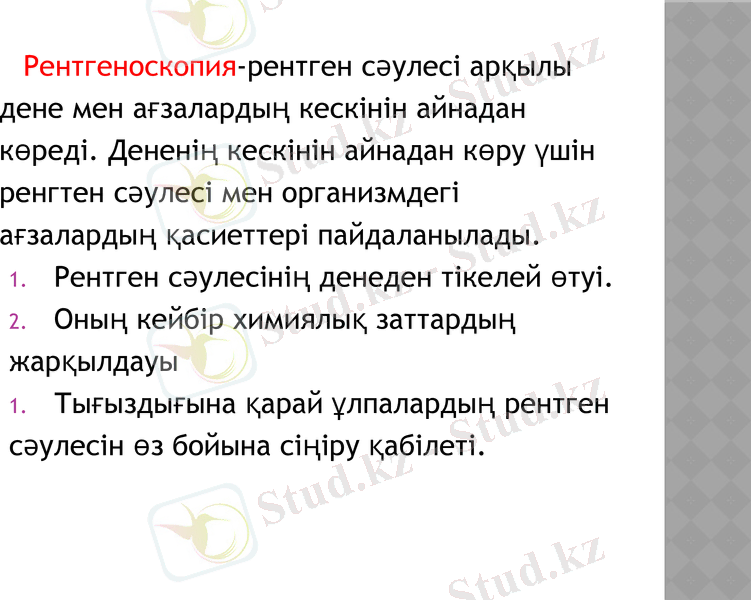

Рентгеноскопия-рентген сәулесі арқылы
дене мен ағзалардың кескінін айнадан
көреді. Дененің кескінін айнадан көру үшін
ренгтен сәулесі мен организмдегі
ағзалардың қасиеттері пайдаланылады.
1. Рентген сәулесінің денеден тікелей өтуі.
2. Оның кейбір химиялық заттардың
жарқылдауы
3. Тығыздығына қарай ұлпалардың рентген
сәулесін өз бойына сіңіру қабілеті.

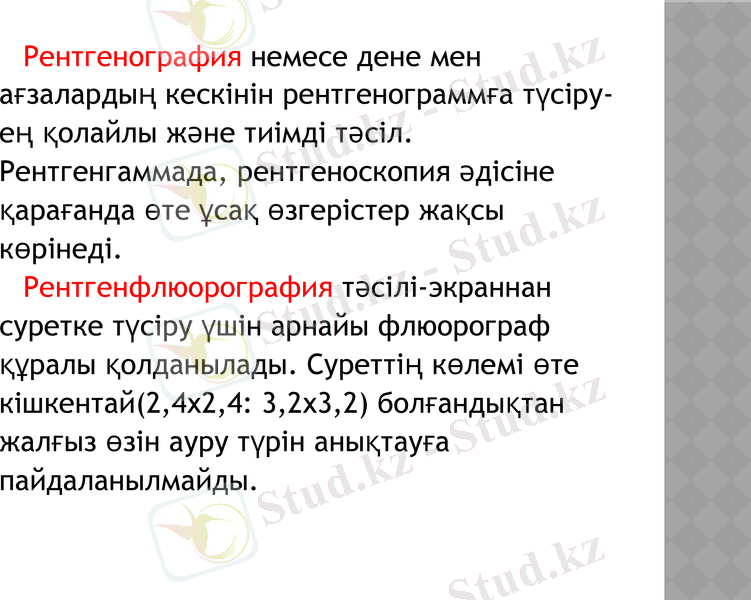

Рентгенография немесе дене мен
ағзалардың кескінін рентгенограммға түсіру-
ең қолайлы және тиімді тәсіл.
Рентгенгаммада, рентгеноскопия әдісіне
қарағанда өте ұсақ өзгерістер жақсы
көрінеді.
Рентгенфлюорография тәсілі-экраннан
суретке түсіру үшін арнайы флюорограф
құралы қолданылады. Суреттің көлемі өте
кішкентай(2,4х2,4: 3,2х3,2) болғандықтан
жалғыз өзін ауру түрін анықтауға
пайдаланылмайды.
