Тікелей әрекет ететін қысым реттегіштер (РДК, РДГК): құрылысы, жұмыс принципі мен қолданылуы

Ақтөбе колледжі

Тақырыбы:Тіке әрекет ететін қысым реттеуіш (РДК, РДГК)

Орындаған: Тексерген:

Ақтөбе, 2017

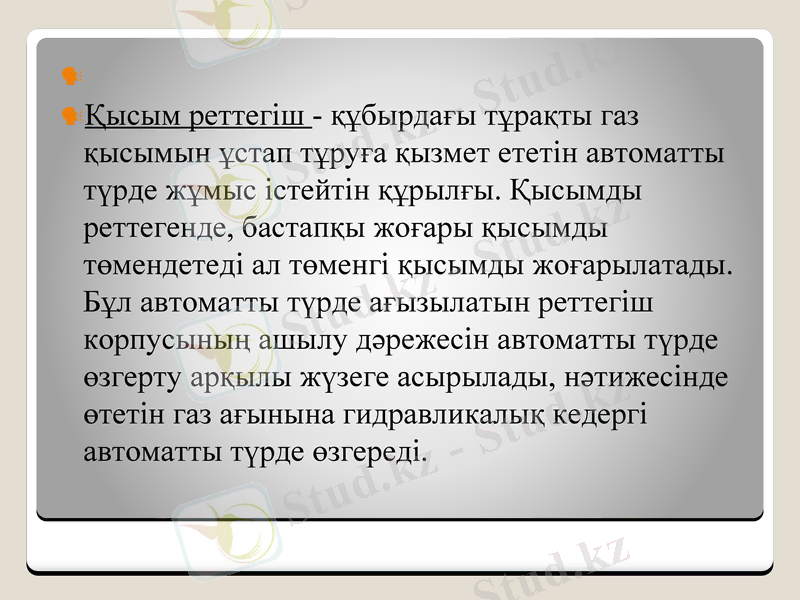

Қысым реттегіш - құбырдағы тұрақты газ қысымын ұстап тұруға қызмет ететін автоматты түрде жұмыс істейтін құрылғы. Қысымды реттегенде, бастапқы жоғары қысымды төмендетеді ал төменгі қысымды жоғарылатады. Бұл автоматты түрде ағызылатын реттегіш корпусының ашылу дәрежесін автоматты түрде өзгерту арқылы жүзеге асырылады, нәтижесінде өтетін газ ағынына гидравликалық кедергі автоматты түрде өзгереді.

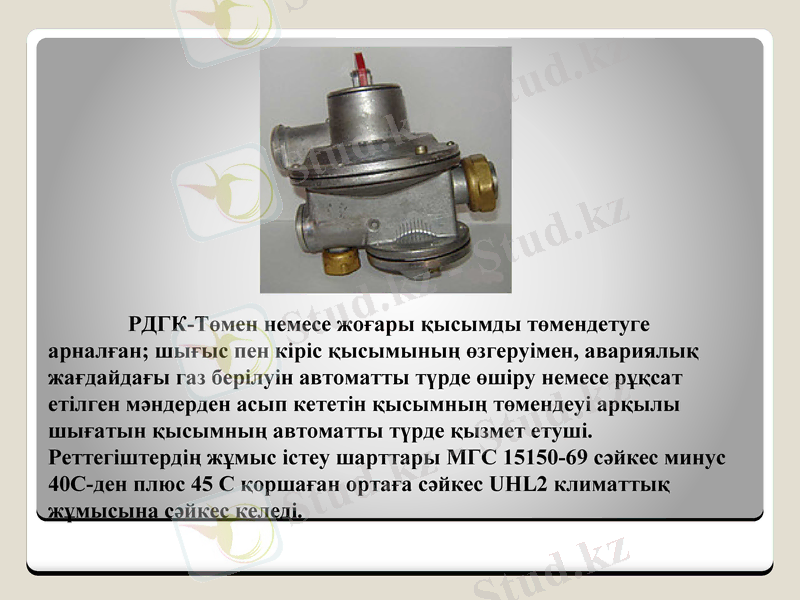

РДГК-Төмен немесе жоғары қысымды төмендетуге арналған; шығыс пен кіріс қысымының өзгеруімен, авариялық жағдайдағы газ берілуін автоматты түрде өшіру немесе рұқсат етілген мәндерден асып кететін қысымның төмендеуі арқылы шығатын қысымның автоматты түрде қызмет етуші. Реттегіштердің жұмыс істеу шарттары МГС 15150-69 сәйкес минус 40С-ден плюс 45 С қоршаған ортаға сәйкес UHL2 климаттық жұмысына сәйкес келеді.

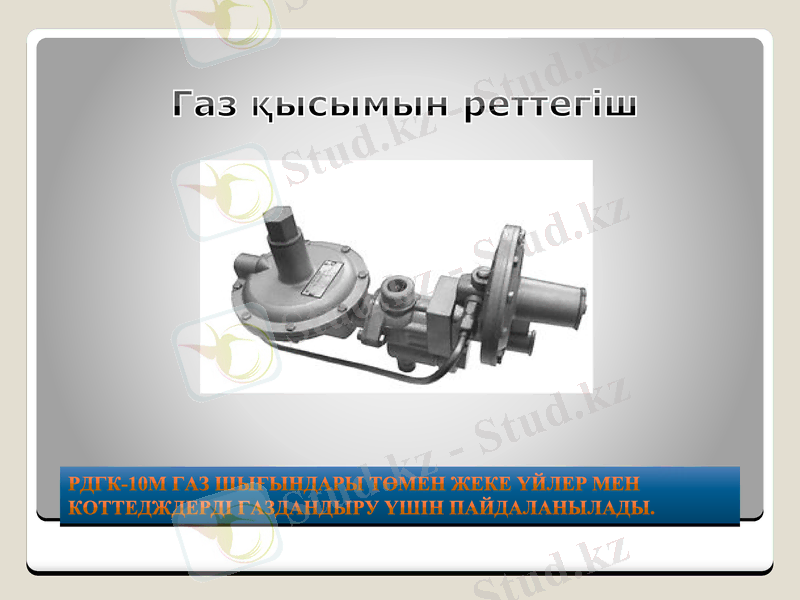

Газ қысымын реттегіш

РДГК-10М газ шығындары төмен жеке үйлер мен коттедждерді газдандыру үшін пайдаланылады.

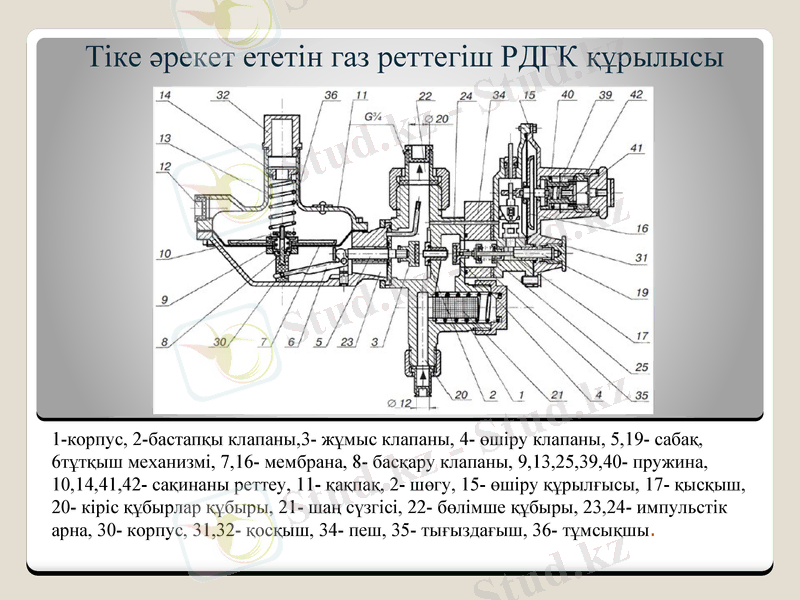

Тіке әрекет ететін газ реттегіш РДГК құрылысы

1-корпус, 2-бастапқы клапаны, 3- жұмыс клапаны, 4- өшіру клапаны, 5, 19- сабақ, 6тұтқыш механизмі, 7, 16- мембрана, 8- басқару клапаны, 9, 13, 25, 39, 40- пружина, 10, 14, 41, 42- сақинаны реттеу, 11- қақпақ, 2- шөгу, 15- өшіру құрылғысы, 17- қысқыш, 20- кіріс құбырлар құбыры, 21- шаң сүзгісі, 22- бөлімше құбыры, 23, 24- импульстік арна, 30- корпус, 31, 32- қосқыш, 34- пеш, 35- тығыздағыш, 36- тұмсықшы.

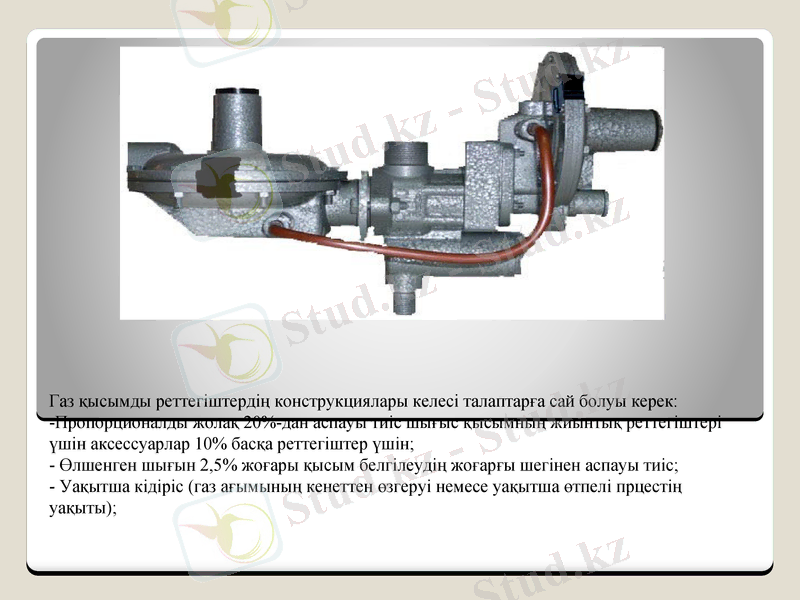

Газ қысымды реттегіштердің конструкциялары келесі талаптарға сай болуы керек: -Пропорционалды жолақ 20%-дан аспауы тиіс шығыс қысымның жиынтық реттегіштері үшін аксессуарлар 10% басқа реттегіштер үшін; - Өлшенген шығын 2, 5% жоғары қысым белгілеудің жоғарғы шегінен аспауы тиіс; - Уақытша кідіріс (газ ағымының кенеттен өзгеруі немесе уақытша өтпелі прцестің уақыты) ;

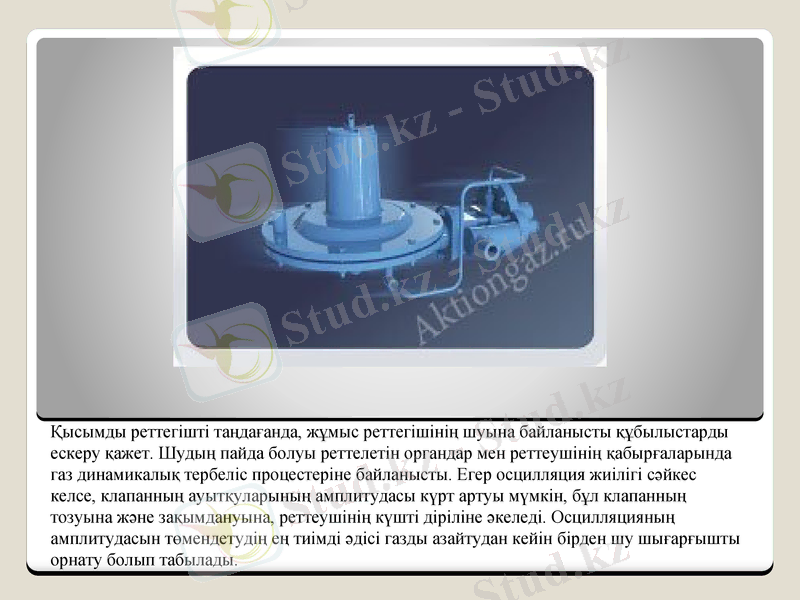

Қысымды реттегішті таңдағанда, жұмыс реттегішінің шуына байланысты құбылыстарды ескеру қажет. Шудың пайда болуы реттелетін органдар мен реттеушінің қабырғаларында газ динамикалық тербеліс процестеріне байланысты. Егер осцилляция жиілігі сәйкес келсе, клапанның ауытқуларының амплитудасы күрт артуы мүмкін, бұл клапанның тозуына және зақымдануына, реттеушінің күшті діріліне әкеледі. Осцилляцияның амплитудасын төмендетудің ең тиімді әдісі газды азайтудан кейін бірден шу шығарғышты орнату болып табылады.

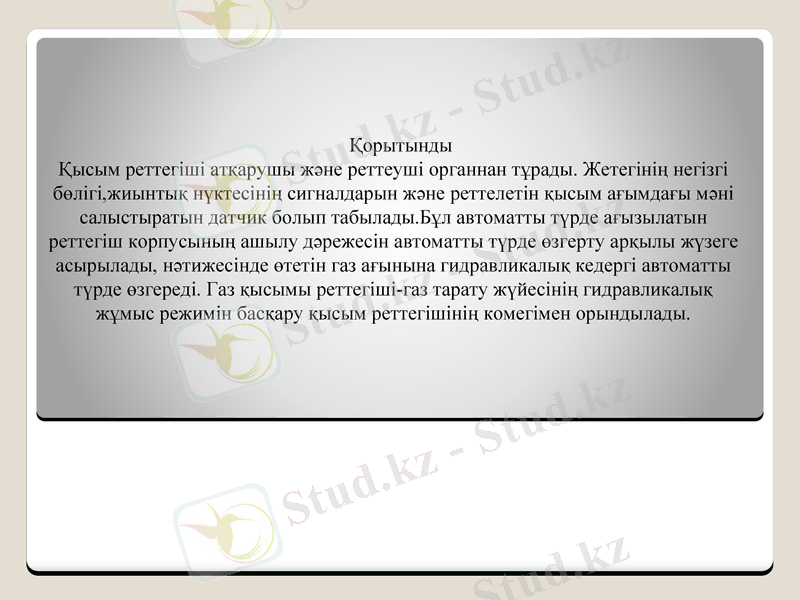

Қорытынды Қысым реттегіші атқарушы және реттеуші органнан тұрады. Жетегінің негізгі бөлігі, жиынтық нүктесінің сигналдарын және реттелетін қысым ағымдағы мәні салыстыратын датчик болып табылады. Бұл автоматты түрде ағызылатын реттегіш корпусының ашылу дәрежесін автоматты түрде өзгерту арқылы жүзеге асырылады, нәтижесінде өтетін газ ағынына гидравликалық кедергі автоматты түрде өзгереді. Газ қысымы реттегіші-газ тарату жүйесінің гидравликалық жұмыс режимін басқару қысым реттегішінің комегімен орындылады.
